UCCNC Control Software

106/STA 106/UPG 106/UC4 Zvolte variantu

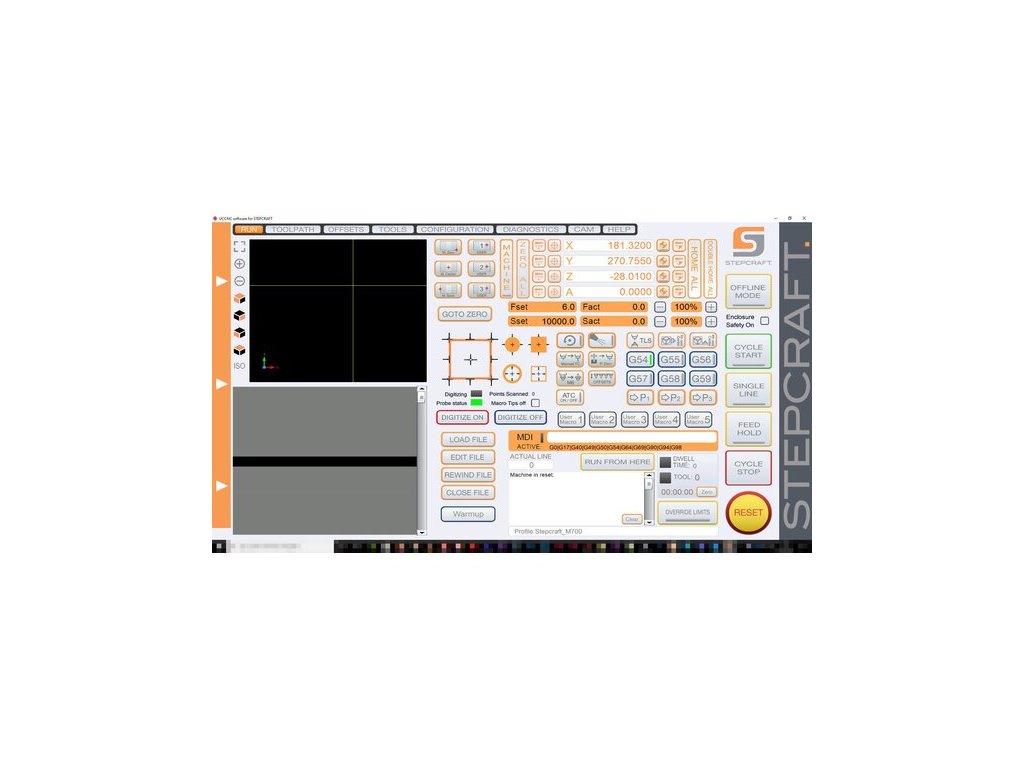

UCCNC je software pro řízení stroje, vycházející z průmyslového programu který byl upraven a optimalizován pro systémy a pracovní jednotky STEPCRAFT. Umožňuje rozšířit stroj o dálkové ovládání UCR201 speciálně navržené pro použití s UCCNC a Mach3. Umožňuje flexibilní řízení a rychlé provádění korekcí během obrábění.

  • 4 699 Kč 6 549 Kč od 419 Kč 400 Kč –8 % 250 Kč –3 % 400 Kč –8 %
    5 201,79 Kč 506,99 Kč 7 621,79 Kč od 506,99 Kč včetně DPH
  • Zvolte variantu3-6 pracovních dnůSkladem3-6 pracovních dnů
    Můžeme doručit do: 8.4.2024 2.4.2024 8.4.2024
4 299 Kč 419 Kč 6 299 Kč od 419 Kč
  • Varianta
Kategorie: Software


UCCNC je software pro řízení stroje, který byl upraven a optimalizován pro použití s CNC systémy a pracovními jednotkami STEPCRAFT. Software obsahuje veškeré nástroje potřebné pro řízení polohování krokových motorů ve 3-4 osách, ovládání pracovních jednotek a finální jemné nastavení celého CNC systému. Software umožňuje jednoduché připojení senzoru délky upnutého nástroje, lineárního zásobníku nástrojů s automatickou výměnou, připojení bezdrátové ovládací konzole a další..





NOVINKY:



- samoinstalační soubor (zjednodušení instalačního procesu - stačí spustit a postupovat dle pokynů)

- veškeré potřebné profily (profil pro automatickou výměnu nástroje, 3D dotykovou sondu, laserovou gravírovací jednotku, oscilačně tangenciální nůž, 4. rotační osu, 3D tiskovou jednotku)



- nové funkce zjednodušující obsluhu a údržbu

- příkaz Warming (rozcvička)

- příkaz Double home all (dvourychlostní Home)

- posuv o (posuv o vámi definovanou vzdálenost pomocí tlačítka)

- přesuv do (přesuv portálu do nejčastěji používaných a uživatelem definovaných míst)

- odměřování nástrojů v zásobníku

- kalibrace a určení počátku pomocí senzoru délky upnutého nástroje pro 4.rotační osu

- vizualizace orientace břitu OTK-3

- měření úhlu a další propracované nástroje pro 3D dotykovou sondu

- makro pro výměnu 3D dotykové sondy za čelní frézu bez nutnosti rekalibrace nastavení

- makro pro manuální výměnu nástroje (a jeho odměření) bez nutnosti přenastavování počátku

- příprava obrázků pro laserové gravírování přímo v UCCNC

- Cura pro přípravu 3D tisku

- manuály a zkušební projekty





KLÍČOVÉ VLASTNOSTI:



Spouštění RS274 (G kódů a M kódů)

Nastavitelná odezva jádra až 100 kHz

Přesné zastavení a kontrola rychlostní interpolace s podrobně konfigurovatelnými pokročilými funkcemi náhledu

G54 / G 59 offset nástroje a dočasný offset G52 / G92

3D náhled nástrojových drah

Neomezený počet textových maker

Parametrické programování využívající interních proměnných

Uživatelské rozhraní přizpůsobitelné – možnost skriptování např. dalších tlačítek

Rychlý přenos s optimalizovanou vyrovnávací pamětí

Extrémně nízký jitter na krok a směrový signál pro plynulý, vysokorychlostní bezchybné a přesné polohování krokových motorů

Rozhraní pro připojení k počítači je USB, rozhraní pro připojení k CNC mikrousb-UC100-LPT

- v případě řízení po LAN pak RJ45-UC400ETH-LPT





POŽADAVKY NA SYSTÉM:



procesor min. 1,6 GHz

1 GB RAM

16 GB pevný disk

Windows XP, 7, 8, 10 (32 a 64 bitové verze)

Open GL 1.3



- v případě že používáte Windows XP či Windows 7, doporučujeme důsledně ověřit kompatibilitu nové verze UCCNC!!! (je vyžadován NET Framework verze 4.0 příp. novější )





ROZSAH DODÁVKY:

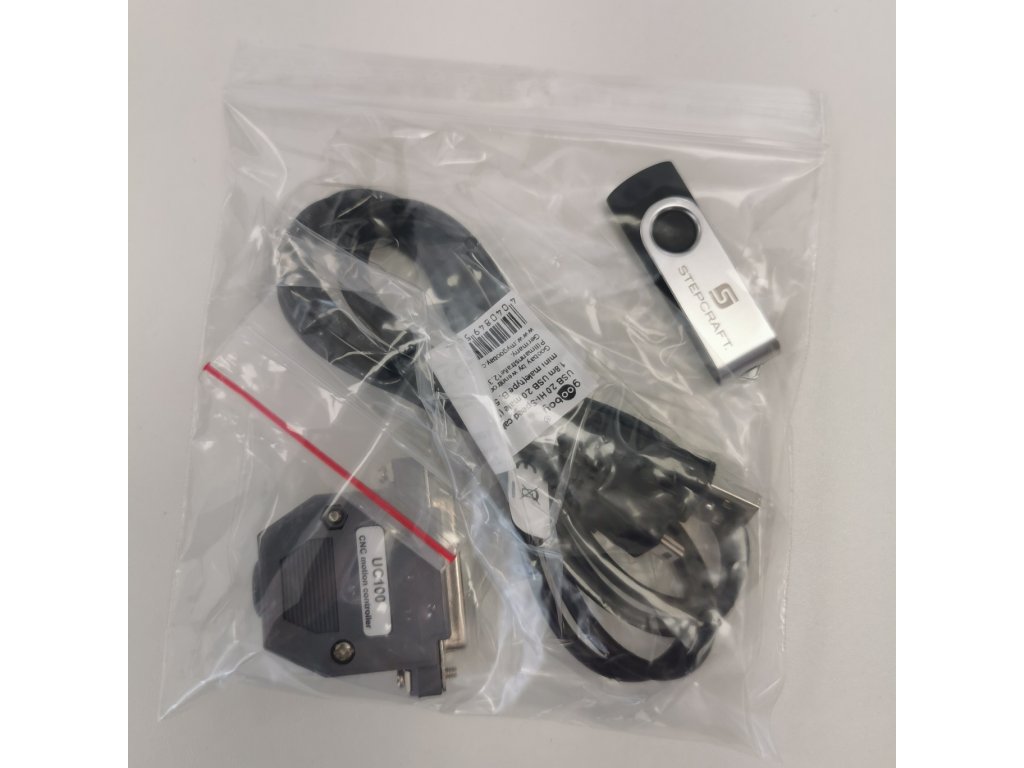

verze standard
1x USB se softwarem a manuály

1x multiinstalátor Stepcraft

1x HW interpolátor UC 100

1x licence softwaru UCCNC

1x kabel USB

1x paralelní modul STEPCRAFT

1x kryt základní desky pro paralelní modul

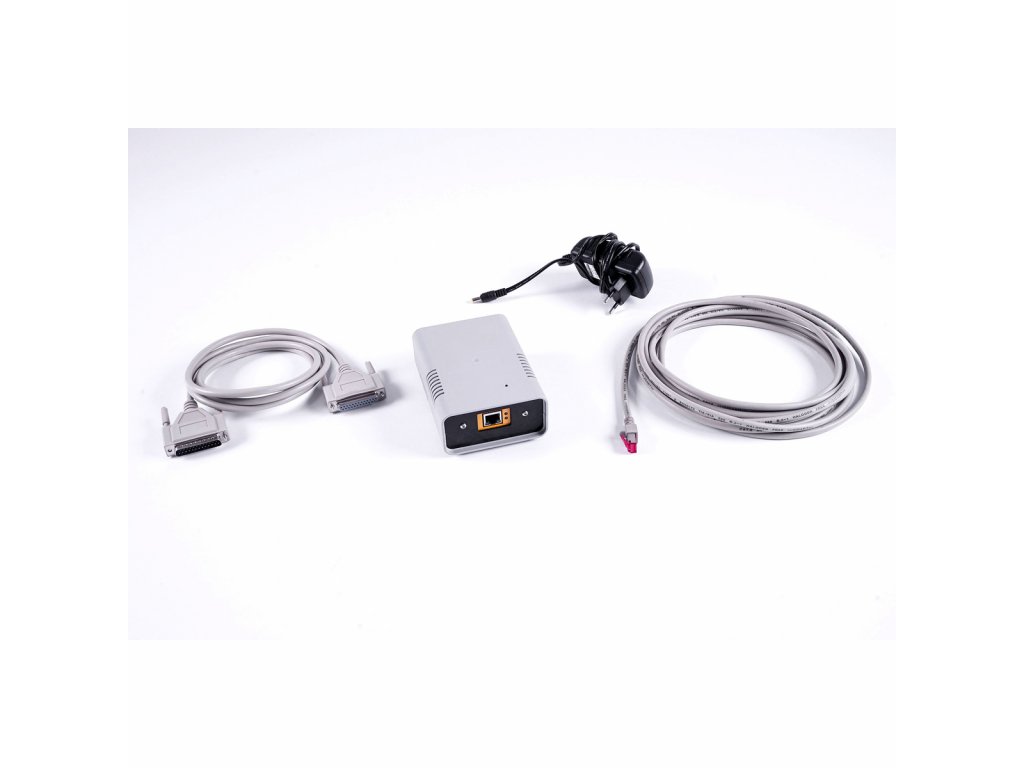

verze UC400ETH

1x externí box s integrovaným UC-400ETH

1x ethernetový kabel, délka 1 m

1x paralelní kabel (LPT 21pin), délka 1 m

1x Napájecí adaptér AC 120-240 V, DC 12 V, 1000 mA

1x licence softwaru UCCNC

1x multiinstalátor Stepcraft



verze Upgrade

1x multiinstalátor Stepcraft





MANUÁLY NÁVODY:



Stepcraft instalace + první kroky s UCCNC

UCCNC rutinní postup bez ATC

Rutinní postup vč ATC

Stepcraft profily
