Automatická výměna nástroje pro frézovací jednotky MM/AMB/HF

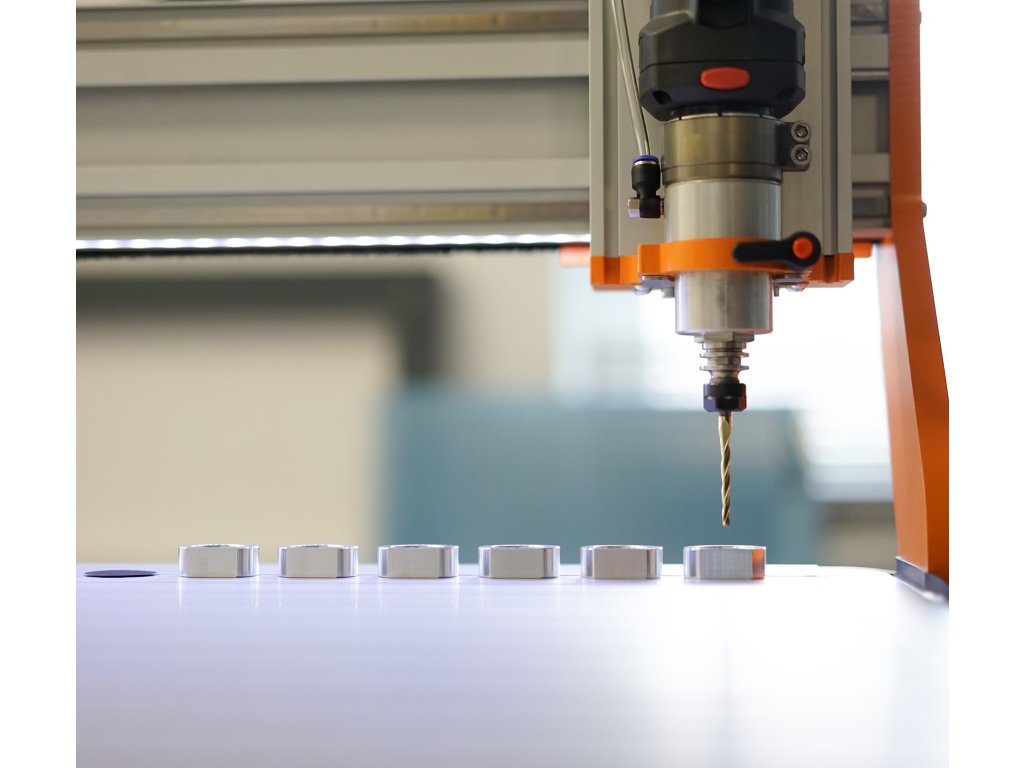

Jednotka automatické výměny nástrojů pro frézovací jednotky Stepcraft MM, AMB, Stepcraft HF, umožňuje zjednodušit, zefektivnit a zautomatizovat obsluhu stroje. Díky lineárnímu zásobníku s kapacitou 6-ti nástrojů (volitelně rozšiřitelných o dalších šest nástrojových pozic) umožňuje pohodlné a komplexní opracovávání i velmi složitých obrobků.

Montáž systému na frézovací jednotku je jednoduchá: stačí nástavec pracovní jednotky nasadit na pracovní jednotku utáhnout a připojit tlakový vzduch.

Nástroj je pomocí kleštiny (1-8mm) a převlečné matice uchycen v kleštinovém upínači SK15. O jeho automatické uvolnění se v případě výměny stará pneumatika.

Pro provozování této jednotky je potřeba stlačený vzduch s pracovním tlakem 8-10 bar.

TECHNICKÁ SPECIFIKACE:

Pro pracovní jednotky Stepcarft MM a AMB

• Pro kleštinové upínače SK15
• Dvojité zapouzdřené kuličkové ložisko
• Použitelné pro otáčky do 30.000 ot/min
• Pracovní tlak 9 bar
• Upínací průměr 43 mm
• Max. vnější průměr 56 mm
• Délka adaptéru bez kleštinového upínače 100 mm
• Hmotnost nástavce pracovní jednotky 500 g
• kompatibilní s MM-800; MM-1000, MM-1000SC, AMB1400 FME-P SC

Pro pracovní jednotky Stepcarft HF

• Pro kleštinové upínače SK10
• Dvojité zapouzdřené kuličkové ložisko
• Použitelné pro otáčky do 25.000 ot/min
• Pracovní tlak 9 bar
• Upínací průměr 43 mm
• Max. vnější průměr 56 mm
• Délka adaptéru bez kleštinového upínače 100 mm
• Hmotnost nástavce pracovní jednotky 360 g

ROZSAH DODÁVKY:

Varianty: jen adaptér (verze pro CNC systémy se zásobníkem SMART)

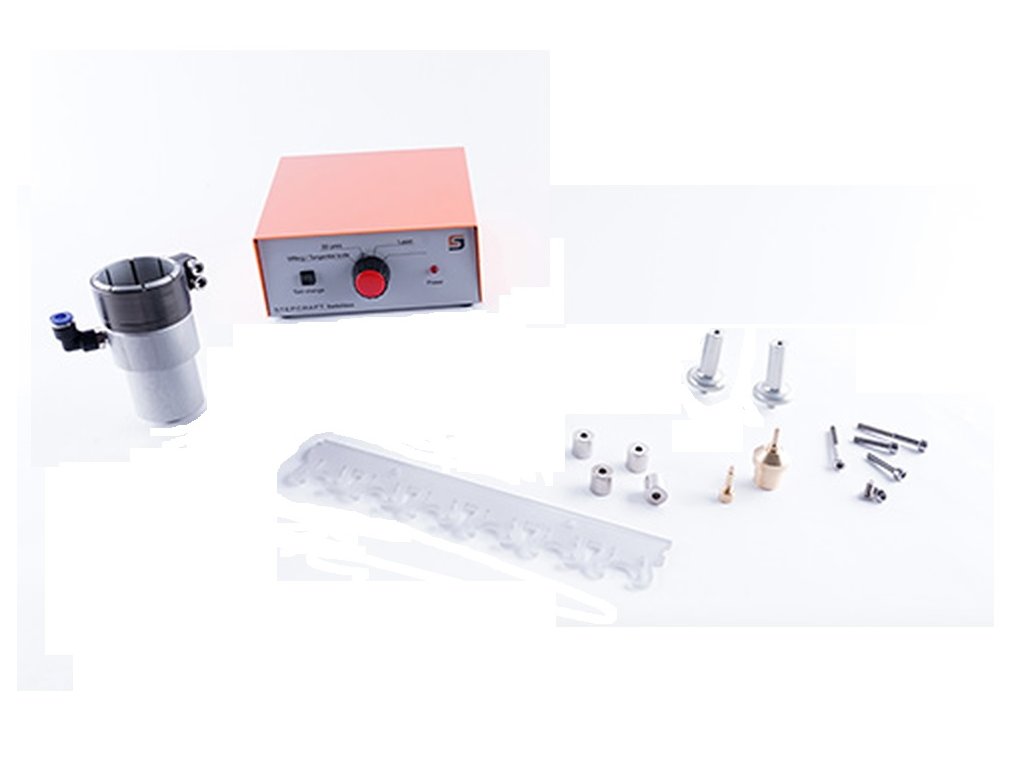

1x adaptér automatické výměny nástroje

2x redukce SK15/SK10 pro lože kleštinového upínače (platí jen v případě jednotky STEPCARFT HF500)

Varianty: Adaptér ATC + switchbox + lineární zásobník (verze pro CNC systémy bez zásobníku SMART)

1x adaptér automatické výměny nástroje
1x lineární zásobník pro 6 nástrojů

1x switchbox s integrovaným pneu-ventilem a řídící elektronikou

Pozn. Neobsahuje kleštinové upínače ani kleštiny

Pozn. V případě provozu s frézovací jednotkou bez řízené regulace otáček (MM-800; MM-1000), je nutno pro automatické spuštění/zastavení vřetene před samotnou výměnou CNC systém rozšířit o řídící rozběhovou jednotku.
