Vysokofrekvenční elektrovřeteno STEPCRAFT HF-500 V2

HF FRÉZOVACÍ ELEKTROVŘETENO STEPCRAFT HF-500 - NOVÁ VERZE

vysokofrekvenční frézovací jednotka s asynchronním elektrovřetenem se softwarově regulovatelnými otáčkami a řídící jednotkou umožňující též manuální regulaci otáček s procentuálním zobrazením. Nástroj je upnut v kleštině typu ER11 a zajištěn převlečnou maticí.

  • 13 490 Kč 1 100 Kč –8 %
    14 991,90 Kč včetně DPH
  • 6-10 pracovních dnů
    Můžeme doručit do: 19.12.2024
12 390 Kč
Kategorie: Aktivní
Hmotnost: 2.7 kg

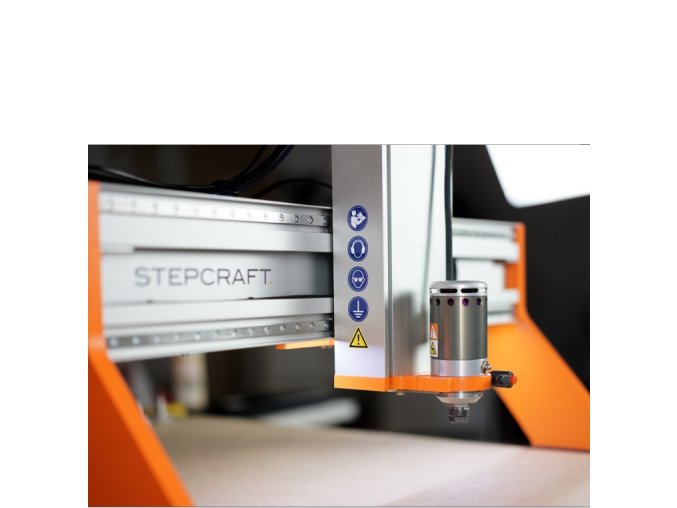

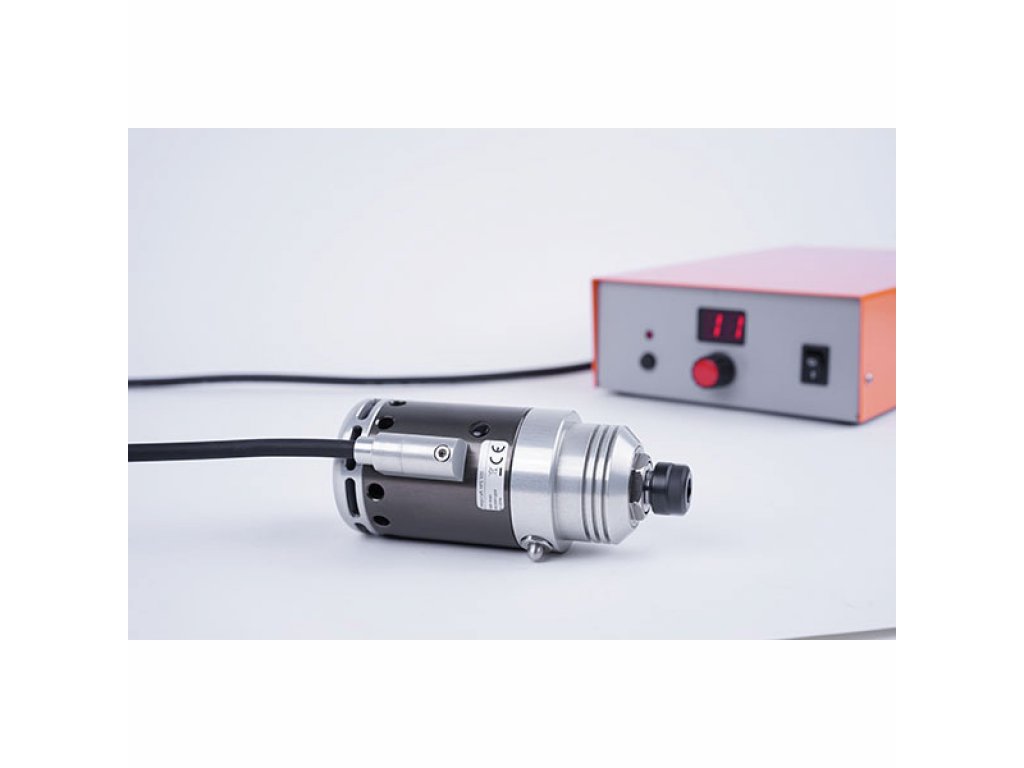

Stepcraft HF elektrovřeteno s vysokou přesností a stabilním tichým chodem. Cylindrické pracovní AC elektrovřeteno kompaktního tvaru zajišťuje vysokou úroveň točivého momentu. Pro maximální přesnost a dlouhodobou spolehlivost je uložení vřetene řešeno trojicí vysokokapacitních kuličkových ložisek. Mezi další výhody této pracovní jednotky patří její vysoká tuhost, hladký chod téměř bez vibrací, softwarové řízení otáček a možnost procentuální manuální regulace otáček pomocí displaye a otočného ovladače umístěného na řídící jednotce SGT106.



Nástroj je upnut v kleštině ER11 a ta zajištěna převlečnou maticí (je součástí dodávky!)





TECHNICKÁ SPECIFIKACE:



Typ upnutí nástroje: kleština ER11

Tělo: hliník 7075, eloxovaný

Průměr těla vřetene: 52 mm

Výška frézovacího vřetene: 130 mm

Upínací průměr vřetene: 43 mm

Typ motoru: 3f AC motor

Počet pólů motoru: 14

Směr otáčení: ve směru hodinových ručiček (RH)

Regulovatelné otáčky: 1.000 - 20.000 ot / min

Napětí (max.): 24 V

Proud (max.): 20,8 A

Moment (max.): 0,17 Nm / 0,25 Nm

Upínací průměr pracovní jednotky: 43 mm

Výkon (max.): 500 W

Typ ložiska a množství: kuličkové ložisko, ocel, mazání po dobu životnosti, 3 ks.

Házivost-koncentricita v pouzdře: <0,01 mm

Upínací mechanismus: manuální (převlečná matice a kleština ER11)

Chlazení elektrovřetene: vzduchem

Hmotnost: 650 g

Hlučnost 70 dB



Tlačítko aretace hřídele pro výměnu nástroje
Typ řízení: analog/digital
PWM řízení 0-5V/0-10V

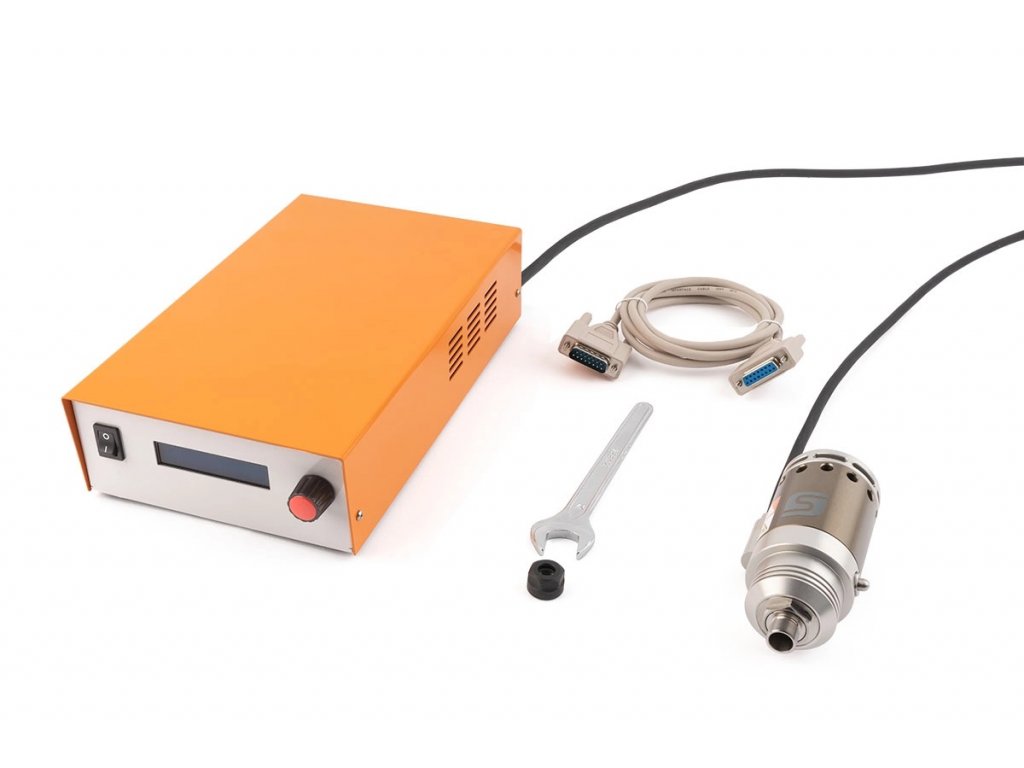

ROZSAH DODÁVKY:


1x Pracovní jednotka

1x Řídící jednotka STG106

1x Návod k obsluze

1x Převlečná matice

2 m propojovací kabel (elektrovřeteno-řídící jednotka)



DOKUMENTACE:



HF500_v2_DE_EN manual



praktické použití


Stepcraft HF500 - kompletace řídící jednotky


ukázka z praxe
