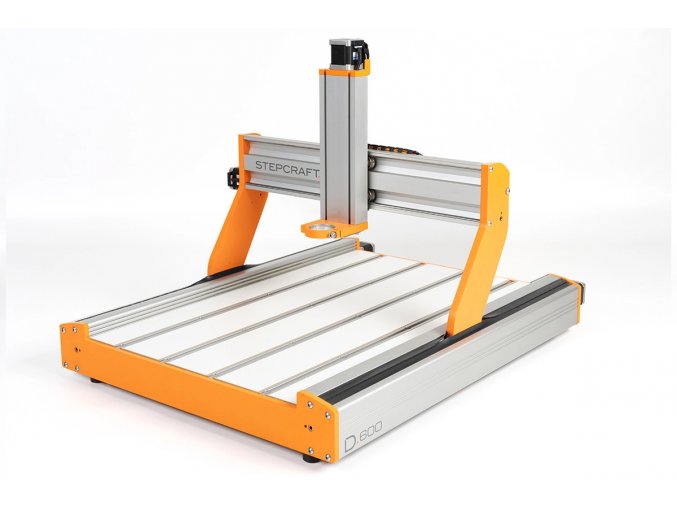

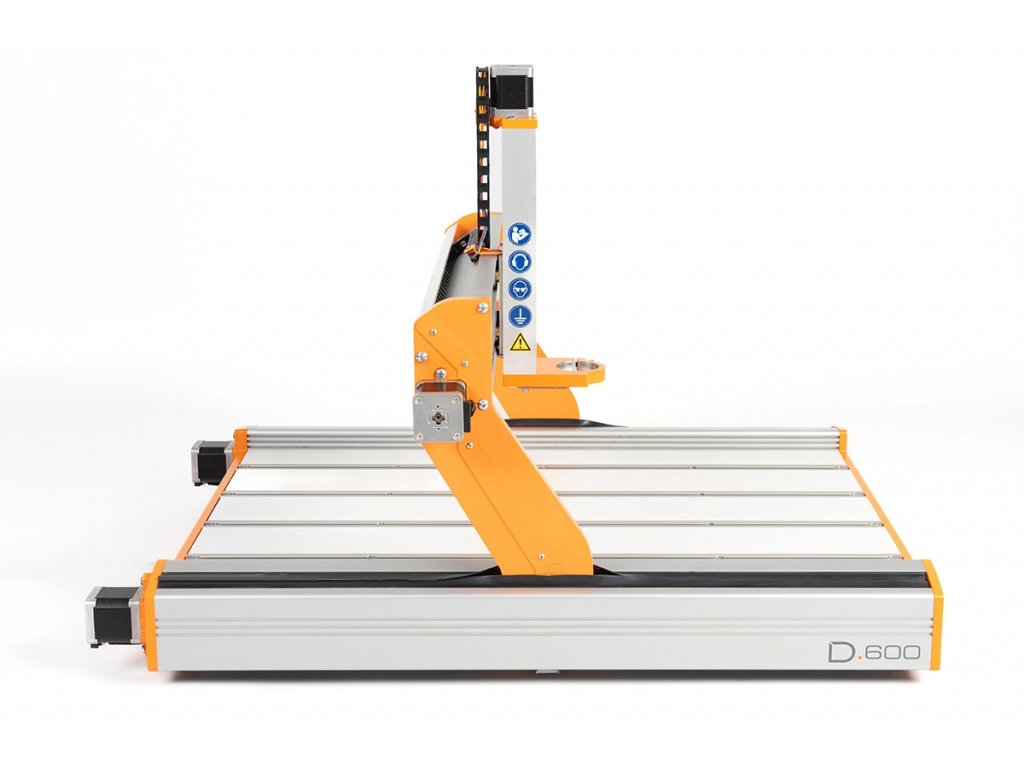

CNC STEPCRAFT-3/D.600

624/KIT 624/-SE Zvolte variantu

Všestranný stolní CNC systém STEPCRAFT-3 D-Serie vyvinutý zejména pro použití v privátním, školním a hobby sektoru. Ve všech těchto oblastech představuje díky možnosti osazení  různými aktivními, pasivními a pomocnými pracovními jednotkami, ideál pro Váš vstup do světa CNC obrábění.

  • Pracovní prostor (X, Y, Z): 417 x 596 x 132 mm
  • Upínací plocha (X, Y): 436 x 679 mm
  • 36 490 Kč od 36 490 Kč 500 Kč –1 % 500 Kč –1 %
    43 547,90 Kč 61 576,90 Kč od 43 547,90 Kč včetně DPH
  • Zvolte variantu6-10 pracovních dnů5-6 týdnů
    Můžeme doručit do: 29.7.2024 28.8.2024
35 990 Kč 50 890 Kč od 35 990 Kč
  • Varianta
Kategorie: Ready2run


Třetí generace oblíbené řady Stepcraft D.Serie vychází z našeho dřívějšího modelu Stepcraft-2/D.Serie, avšak od svého předchůdce se liší celou řadou konstrukčních zdokonalení. Mezi ty nejzásadnější patří:

  • pracovní trámec pro osu Z (trámec vychází z osvědčené konstrukce Z-osy používané na našich průmyslových a profesionálních řadách Q.Serie a M.Serie a je osazen dvojicí M6 upínacích drážek)
  • dvojice motorů pro pohon v ose Y (vzhledem k enormnímu zájmu o toto vylepšení u předchozí verze jsme jej u nejnovější generace zahrnuli přímo do základní výbavy CNC systému)
  • All-Steel motion system (vedení na principu ocelových rolen odvalujících se po vetknutých ocelových tyčích používané pro svou dlouhodobou spolehlivost a netečnost vůči prachu v naší průmyslové Q.Serii)
  • Zesílené konstrukční alu profily (robustnost profilů použitých pro trámec v ose X a pro podélné boční profily umožňují efektivní využití CNC i pro obrábění tvrdších materiálů při vyšších rychlostech posuvu a větších hloubkách zanoření)
  • Příčníky pro zvýšení celkové torzní tuhosti a homogenní pevnosti v celé ploše pracovního stolu (příčníky rozmístěné v pravidelném rastru obdobně jako u Q.Serie, podpírají stůl a rovnoměrně rozkládají jeho namáhání do celého nosného rámu stroje.

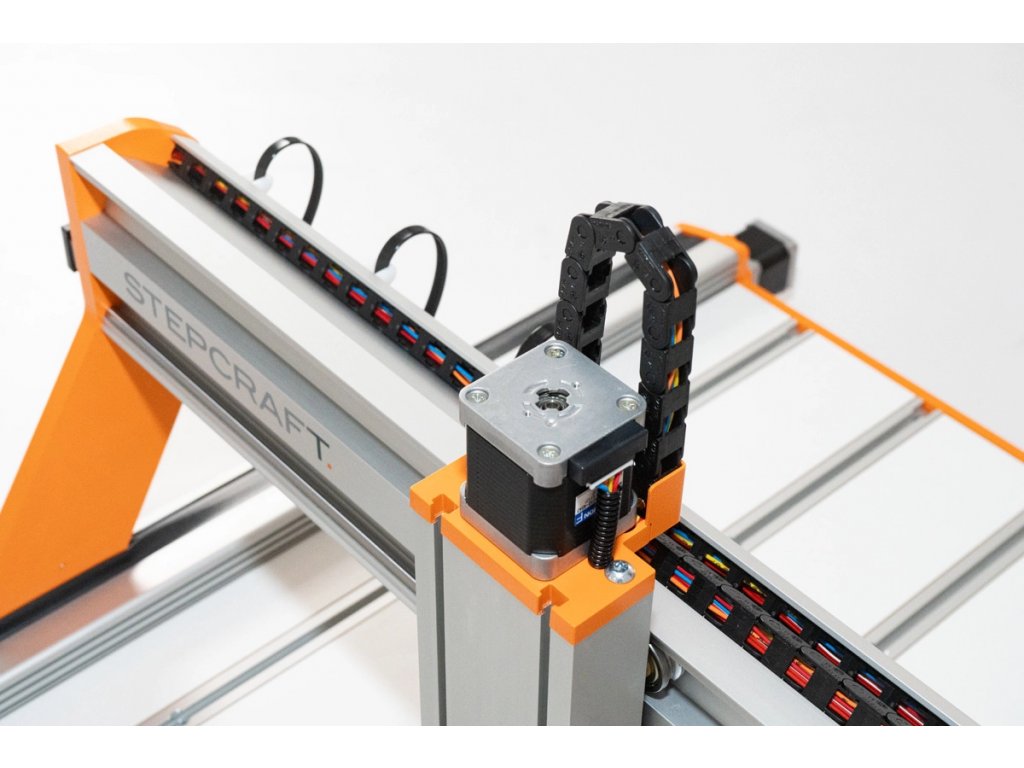

  • Kabelový řetěz namísto kabelových chrániček (použití kabelového řetězu podstatně zjednodušuje proces sestavování a dodatečného rozšiřování CNC systému)
  • Kompatibilita s PE500 vakuovým pracovním stolem (možnost doplnění CNC podtlakovým pracovním stolem umožňujícím obrábění materiálů vyžadujících aplikaci frézovacího roztoku)



ROZMĚROVÁ SPECIFIKACE:



Celková velikost (X,Y,Z): 443 mm x 600 mm x 546 mm

Pracovní prostor (X,Y,Z): 417 mm x 596 x 132 mm

Upínací plocha (X,Y): 436 x 679 mm



TECHNICKÁ SPECIFIKACE:



  • Dodáváno se všemi součástmi nezbytnými pro provoz (neobsahuje software, pracovní jednotky, doplňky a rozšiřující příslušenství)
  • Zcela přepracovaná koncepce pracovního trámce v ose Z
  • Integrovaná modulární řídicí elektronika pro snadné připojení k počítači přes USB port
  • Krokové motory Sanyo Denki 2A
  • All-Steel Motion System™ ocelové rolny odvalující se po ocelových tyčích
  • 4-dráhové válečkové vedení
  • Vysokopevnostní profily na všech osách pro optimální rozkládání sil a maximalizaci torzní tuhosti
  • Kabelové řetězy igus® na všech osách
  • Standardní držák nástroje Ø 43 mm umožňuje použití zařízení třetích stran
  • Integrovaný upínací systém (rozpěrné lišty) pro deskové materiály do tloušťky 15 mm
  • Pohbové šrouby igus®
  • Nastavitelné bronzové pohybové matice
  • Osa Y se silikonovým těsněním pro ochranu před nečistotami
  • Dvojice upínacích T-drážek na pracovním trámci pro osu Z
  • Pracovní stůl MDF T-slot M6 (standard), příp. v ALU_T či Vacu_PE / Vacu_MDF verzi
  • Příčné výztuže pod pracovním stolem pro homogenní tuhost v celé ploše pracovního stolu
  • Odolné, snadno udržovatelné povrchy (prášková povrchová úprava, eloxace)
  • 5 let záruka na veškeré komponenty
  • Vyrobeno v Německu





VERZE:



  • nesestavená stavebnice - spomocí názorného bohatě ilustrovaného manuálu si svůj vlastní CNC systém STEPCRAFT D3-Serie dokážete sestavit sami během několika hodin a díky čemuž vedle nižší pořizovací ceny získáte též benefit ve formě detailní znalosti konstrukce a přehledu o fungování celého stroje.



  • sestavený systém - začněte ihned se svými CNC projekty! Pokud se rozhodnete pro sestavený CNC systém, bude  Vám stačit absolvovat základní zaškolení při předání, nainstalovat řídící software UCCNC do Vašeho počítače, upnout pracovní jednotku a můžete začít obrábět. Tímto způsobem ušetříte čas potřebný pro sestavení a seřízení celého CNC systému a zároveň se díky zaškolení vyvarujete nejčastějším začátečnickým chybám.



OBSAH DODÁVKY:



varianta nesestavená stavebnice:



  • kompletní rozložená stavebnice CNC systému včetně všech nezbytných mechanických a elektronických součástí
  • LPT port pro připojení počítače
  • napájecí adaptér 230V
  • podrobný ilustrovaný montážní návod
  • návod k obsluze systému



varianta sestavený systém:



  • sestavený CNC systém
  • řídící software UCCNC
  • napájecí adaptér 230V
  • návod k obsluze systému
  • zaškolení obsluhy při osobním předání
