AMB-ELEKTRIK Frézovací jednotka s integrovaný systémem automatické výměny nástroje a řízenou regulací otáček AMB1050 FME-W ATC

Pracovní jednotka AMB 1050 FME-W ATC byla vyvinuta speciálně pro použití s portálovými CNC systémy. Její zásadní předností je integrovaný systém výměny nástroje upnutého v kleštinovém upínači SK20 umožňující automatickou pneumatickou výměnu nástroje. Další předností je možnost řízení pracovních otáček externě mimo tělo pracovní jednotky. Jednotka 1050 FME-W obsahuje integrovanou přírubu z nerezové oceli s dvojitým ložiskem pro vyšší frézovací výkon a zajišťuje přesné vedení a vysokou soustřednost.

HLAVNÍ VÝHODY:

• Integrovaný systém automatické pneumatické výměny nástroje
• Plynulá elektronická regulace otáček 3.500 - 22.000 ot/min

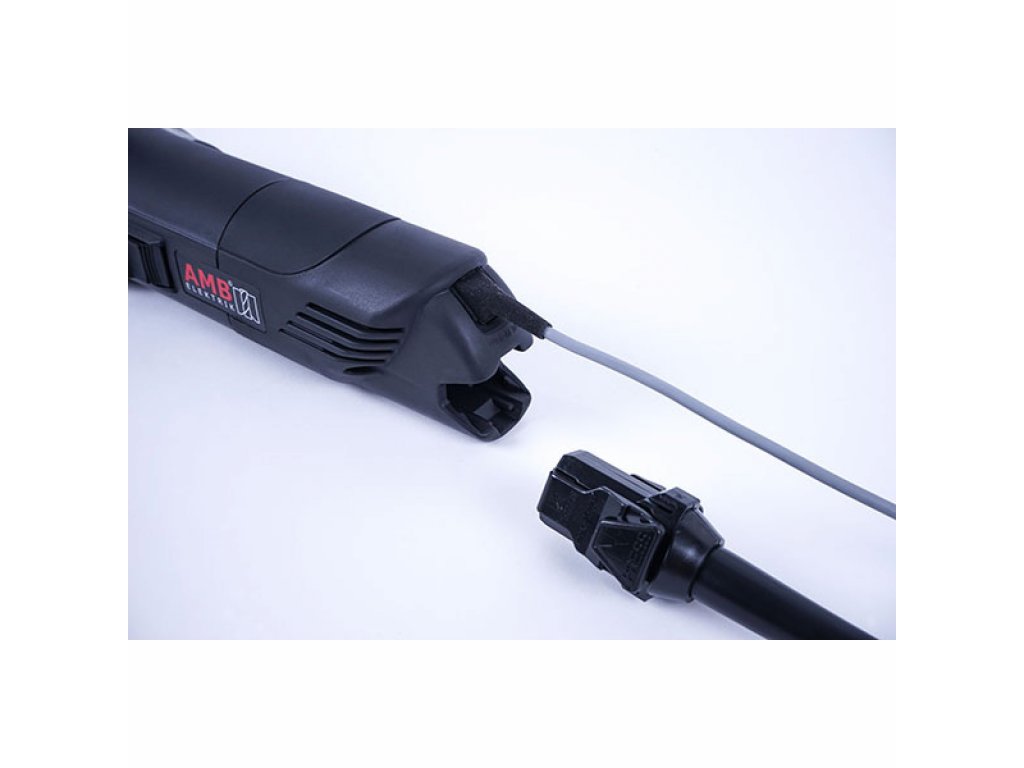

• Patentovaný systém rychlospojky pro připojení k elektrické síti
• Určeno pro kleštinové upínače SK-20 s kleštinou ER16 příp. ER20
• Integrovaná příruba z nerezové oceli s dvojitým ložiskem
• Kompaktní design s nízkou hmotností pouhých 3,2 kg
• Elektronika plně chráněná proti prachu a vnějším vlivům
• Dvouokruhový pneumatický systém výměny nástroje
• Integrovaný ofuk kleštinového upínače
• Externí řízení otáček mimo tělo jednotky

TECHNICKÁ SPECIFIKACE

Výkon (230V): 1050 W
Rychlost bez zatížení: 3.500 - 22 000 ot/min
Kleštinový upínač: SK20
Upínací průměr jednotky: 43 mm
Hmotnost: 3,2 kg
Řídící napětí: 0 - 10 V
Připojení k elektrické síti pomocí patentovaného systému rychlospojky umístěné na těle pracovní jednotky

Délka přívodního elektrického kabelu 4 m

Minimální pracovní tlak na vstupu 6 - 8 bar

Spotřeba tlakového vzduchu na jeden cyklus výměny cca 2-3l

Doporučená délka přívodní tlakové hadice max. 3 - 4 m

ROZSAH DODÁVKY

Frézovací jednotka:

1x jednotka AMB 1050 FME-W ATC

1x kleštinový upínač SK20

1x kleština ER16 (pro nástroje se stopkou 8 mm)

1x elektrický napájecí kabel délky 4m

1x kabel pro řízení otáček

Frézovací jednotka - uni KIT:

1x jednotka AMB 1050 FME-W ATC

1x kleštinový upínač SK20

1x kleština ER16 (pro nástroje se stopkou 8 mm)

1x elektrický napájecí kabel délky 4m

1x kabel pro řízení otáček

1x modul řízení pneumatické výměny nástroje (univerzální)

1x zásobník pro 5 pozic (univerzální)

Frézovací jednotka - Stepcraft KIT:

1x jednotka AMB 1050 FME-W ATC

1x kleštinový upínač SK20

1x elektrický napájecí kabel délky 4m

1x kabel pro řízení otáček

1x PWM Converter set

1x upínací adaptér pro M.Sérii

1x připojovací příslušenství

1x modifikace UCCNC

2x 3 m tlakové hadice D6 mm

Pozn.:  Jednotka vyžaduje zásobník nástrojů SMART

Pozn.: Jednotka je kompatibilní s CNC systémy STEPCRAFT M.Série

DOKUMENTACE:

AMB 1050 FMI-W DI frezovaci jednotka s automatickou vymenou nastroje_CZ

AMB1050 zapojení sw regulace otáček
