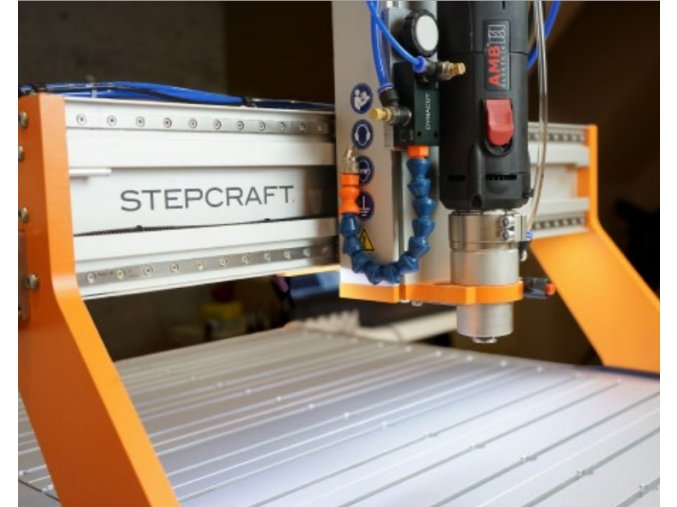

Frézovací jednotka AMB1400 s automatickou výměnou nástroje

Kombinace výkonné frézovací jednotky AMB1400 s ATC adaptérem Stepcraft, umožňuje zcela automatizovat výměnu frézovacího nástroje. Díky tomu lze zefektivnit obzvláště složitější frézovací operace a podstatně zjednodušit samotnou obsluhu CNC systému.

Frézovací jednotka AMB 1400FME-P SC + ATC adaptér STEPCRAFT je kompatibilní s kuželovými kleštinovými upínači typu SK-15

Výměna nástroje (uchopení a uvolnění kuželového kleštinového upínače) je realizována za pomoci stlačeného vzduchu.

Jednotka je kompatibilní s CNC systémy STEPCRAFT D-Serie, STEPCRAFT M-Serie

Pozn.: frézovací jednotka AMB1400 FME-P SC vyžaduje pro provoz napájení 230V

Pozn.: adaptér automatické výměny nástroje STEPCRAFT vyžaduje pro provoz stlačený vzduch 8-10 bar (116 - 145 psi)

Pozn.: v případě provozu v kombinaci s celo-zakrytovaným provedením CNC systému nás kontaktujte

Pozn.: varianta jen adaptér ATC - pro zásobník SMART (M.Serie) neobsahuje zásobník SMART

Pozn.: ani jedna z variant neobsahuje kleštinové upínače SK-15

TECHNICKÁ SPECIFIKACE:

Frézovací jednotka:

• Výkon (230V): 1400 W
• Rychlost bez zatížení: 3 500 - 25 000 ot/min
• Upínací průměr jednotky: 43 mm
• Hmotnost: 1,83 kg
• Řídící napětí: 0 - 10 V
• Připojení k elektrické síti pomocí patentovaného systému rychlospojky na těle jednotky
• Pro externí zapínání/vypínání a regulaci otáček konektor Sub-D15
• Délka přívodního elektrického kabelu 4 m

ATC adaptér:

• pro kleštinové upínače SK15
• Dvojité zapouzdřené kuličkové ložisko
• Použitelné pro otáčky do 30.000 ot/min
• Pracovní tlak 9 bar
• Upínací průměr 43 mm
• Max. vnější průměr 56 mm
• Délka adaptéru bez kleštinového upínače 100 mm
• Hmotnost nástavce pracovní jednotky 500 g

ROZSAH DODÁVKY:

Varianta: jen adaptér ATC - pro zásobník SMART (M-Serie)

1x jednotka AMB 1400 FME-P SC

1x adaptér automatické výměny nástroje (SK-15)

Varianta: adaptér ATC + switchbox + lineární zásobník (D-Serie; M-Serie)

1x jednotka AMB 1400 FME-P SC

1x adaptér automatické výměny nástroje (SK-15)

1x lineární zásobník nástrojů SK-15 (6 nástrojových pozic)

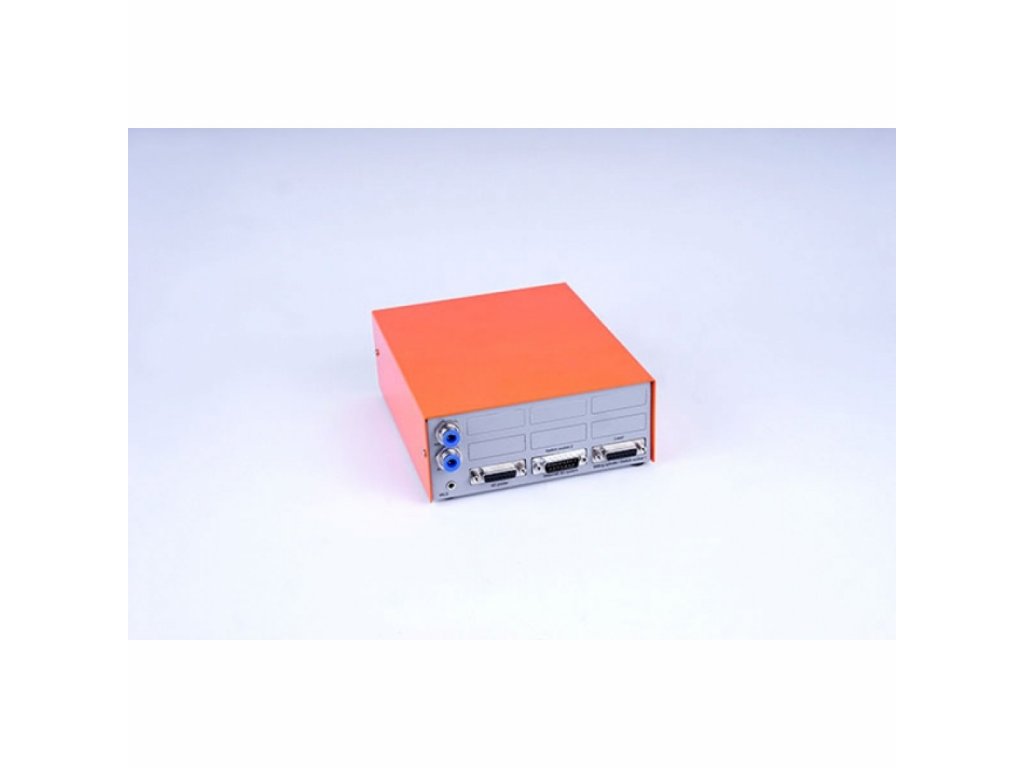

1x přepínač pracovních jednotek s integrovaným systémem řízení ATC
