Frézovací jednotka AMB1400 FME-W ATC s integrovanou automatickou výměnou nástroje
Popis

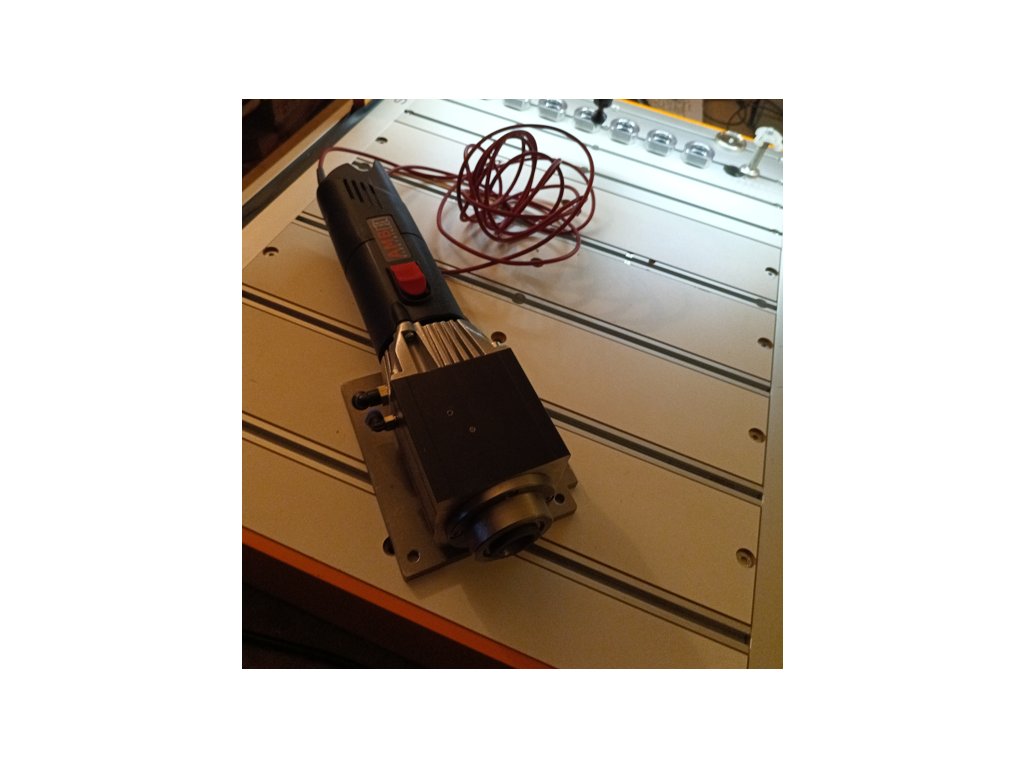

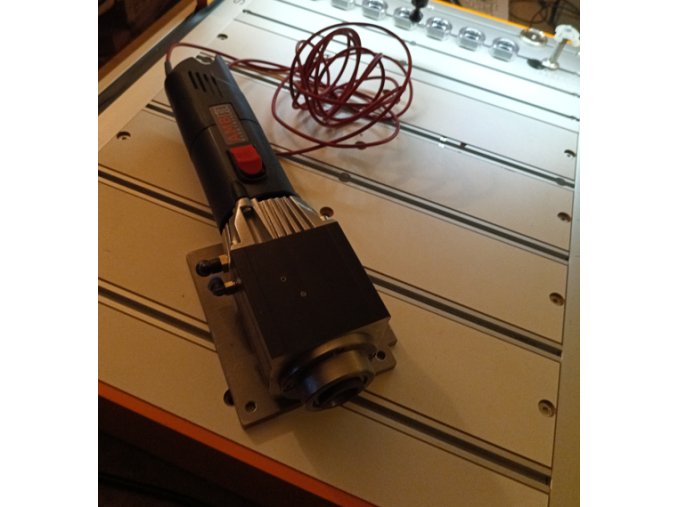

Pracovní jednotka AMB 1400 FME-W ATC byla vyvinuta speciálně pro použití s portálovými CNC systémy. Její zásadní předností je integrovaný systém výměny nástroje upnutého v kleštinovém upínači SK20 umožňující automatickou pneumatickou výměnu nástroje. Další předností je možnost řízení pracovních otáček externě mimo tělo pracovní jednotky. Jednotka 1400 FME-P obsahuje integrovanou přírubu z nerezové oceli s dvojitým ložiskem pro vyšší frézovací výkon a zajišťuje přesné vedení a vysokou soustřednost. Díky plynulé regulaci otáček v rozsahu 3.500 - 22.000 ot/min je možné optimálně přizpůsobit řezné podmínky různým materiálům a nástrojům. Systém automatické výměny nástroje pracuje na dvouokruhovém pneumatickém principu (uvolňovač, vyražeč a ofuk), který zajišťuje rychlou a spolehlivou výměnu nástrojů. Spotřeba tlakového vzduchu na jeden cyklus výměny je přibližně 2-3 litry při minimálním pracovním tlaku 6 bar. Připojení k elektrické síti je realizováno pomocí patentovaného systému rychlospojky umístěné přímo na těle pracovní jednotky, což umožňuje snadnou výměnu a flexibilitu při používání. Elektronika je dokonale chráněna proti prachu a vnějším vlivům díky kompletnímu zalití. S hmotností pouhých 3,2 kg je tato jednotka mimořádně lehká, což usnadňuje manipulaci a snižuje zatížení portálu CNC stroje. Štíhlá konstrukce zajišťuje minimální prostorové nároky při instalaci.
HLAVNÍ VÝHODY:
- Integrovaný systém automatické pneumatické výměny nástroje
- Vysoký výkon 1400W pro náročné frézovací operace
- Plynulá elektronická regulace otáček 3.500 - 22.000 ot/min
- Patentovaný systém rychlospojky pro připojení k elektrické síti
- Určeno pro kleštinové upínače SK-20 s kleštinou ER16 příp. ER20
- Integrovaná příruba z nerezové oceli s dvojitým ložiskem
- Kompaktní design s nízkou hmotností pouhých 3,2 kg
- Elektronika plně chráněná proti prachu a vnějším vlivům
- Dvouokruhový pneumatický systém výměny nástroje
- Integrovaný ofuk kleštinového upínače
- Možnost externího řízení otáček mimo tělo jednotky
TECHNICKÁ SPECIFIKACE
- Výkon (230V): 1400 W
- Rychlost bez zatížení: 3.500 - 22 000 ot/min
- Kleštinový upínač:
- SK20Hmotnost: 3,2 kg
- Řídící napětí: 0 - 10 V

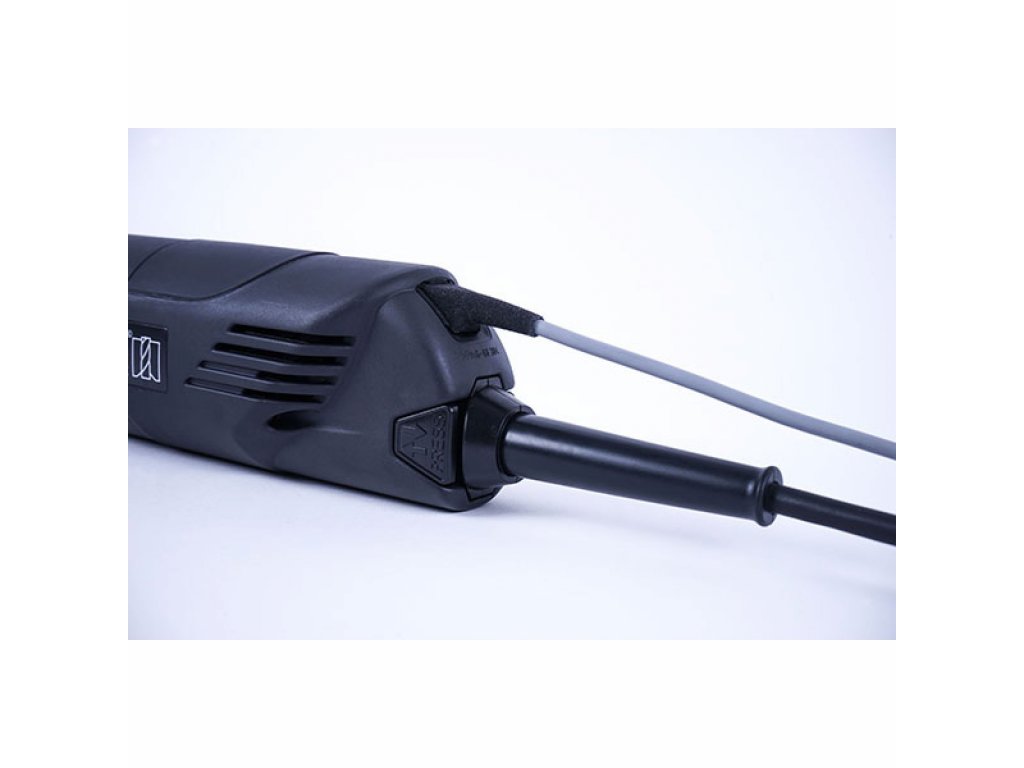

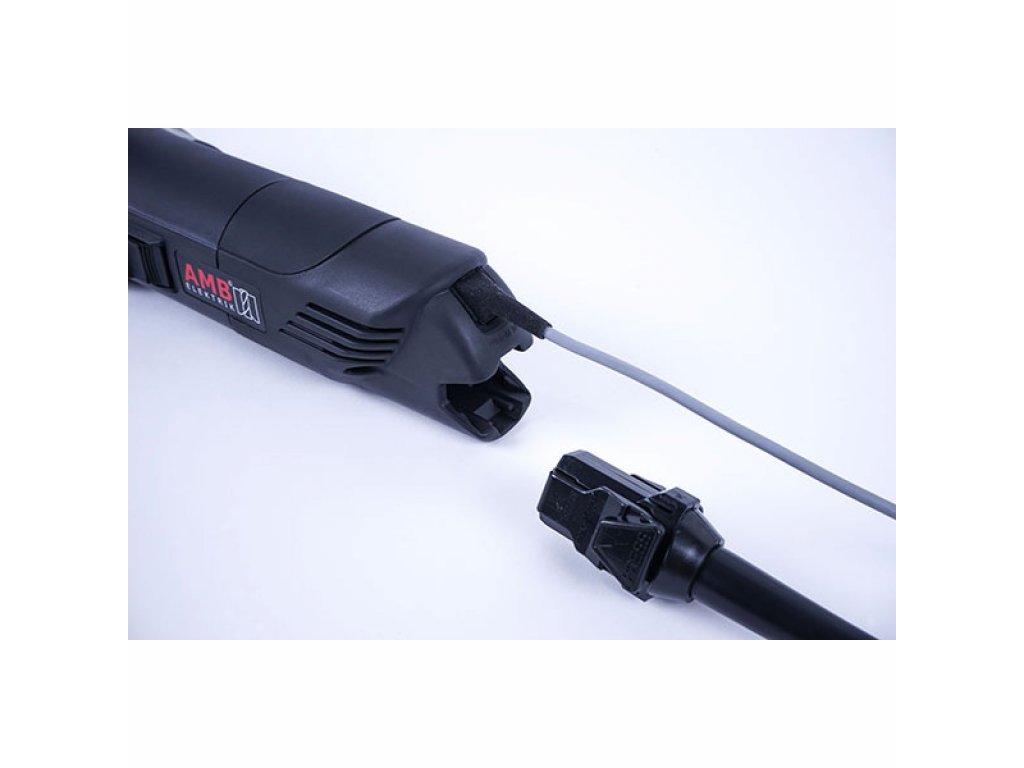

- Připojení k elektrické síti pomocí patentovaného systému rychlospojky umístěné na těle pracovní jednotky
- Délka přívodního elektrického kabelu 4 m
- Minimální pracovní tlak na vstupu 6-8 bar (při délce přívodní hadice 3 m)
- Spotřeba tlakového vzduchu na jeden cyklus výměny cca 2-3 l
- Doporučená délka přívodní tlakové hadice hadice max. 3-4 m
- Dvouokruhová pneumatická výměna nástroje (tzn. pro provoz je potřeba 2x solenoidový ventil)
ROZSAH DODÁVKY
Frézovací jednotka:

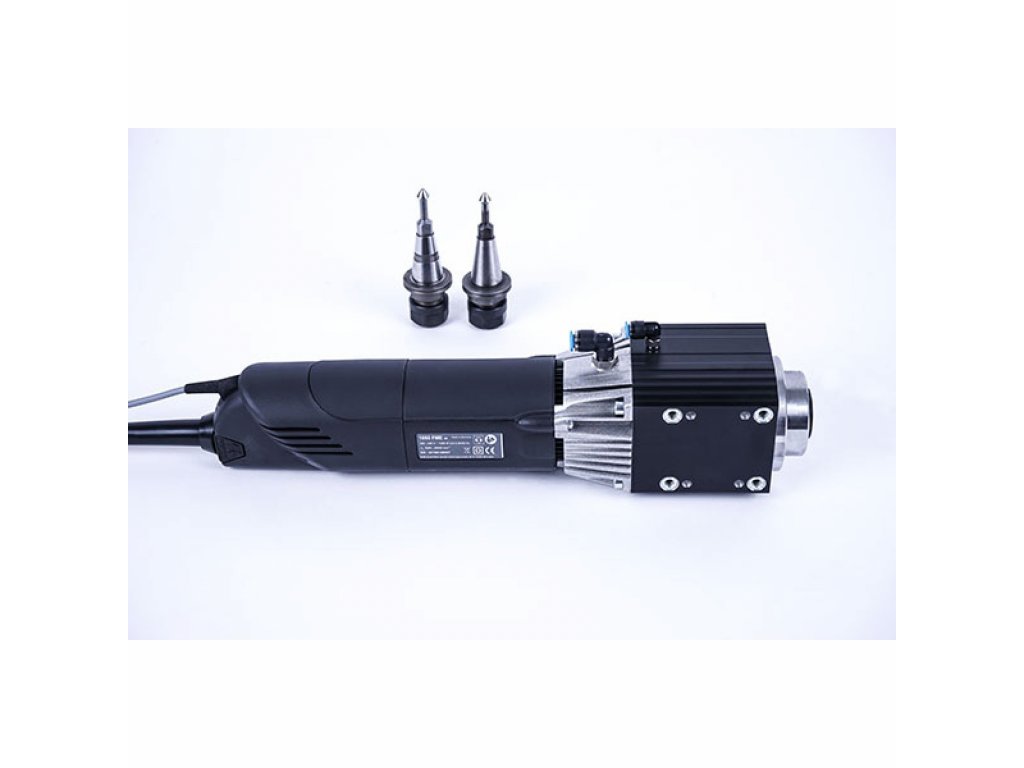

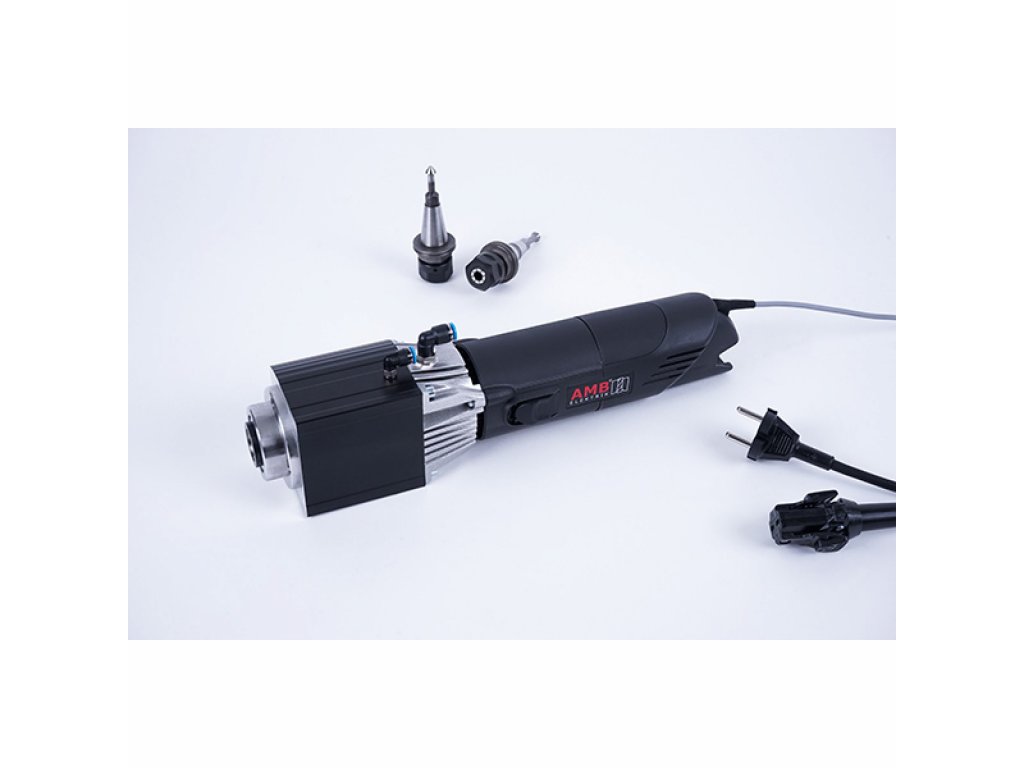

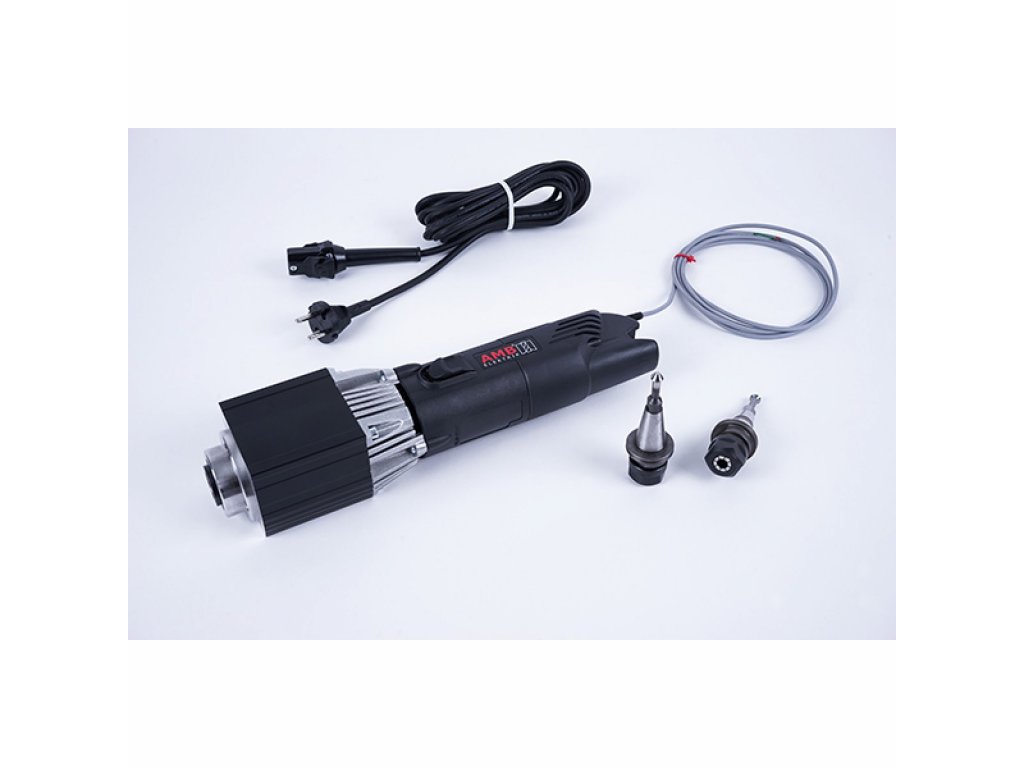

1x jednotka AMB 1400 FME-W ATC
1x kleštinový upínač SK20
1x kleština ER16 (pro nástroje se stopkou 8 mm)
1x elektrický napájecí kabel délky 4m
1x kabel pro řízení otáček
Frézovací jednotka -komplet:
1x jednotka AMB 1400 FME-W ATC
1x kleštinový upínač SK20
1x kleština ER16 (pro nástroje se stopkou 8 mm)
1x elektrický napájecí kabel délky 4m
1x kabel pro řízení otáček
1x modul manuálního řízení pneumatické výměny nástroje (univerzální)

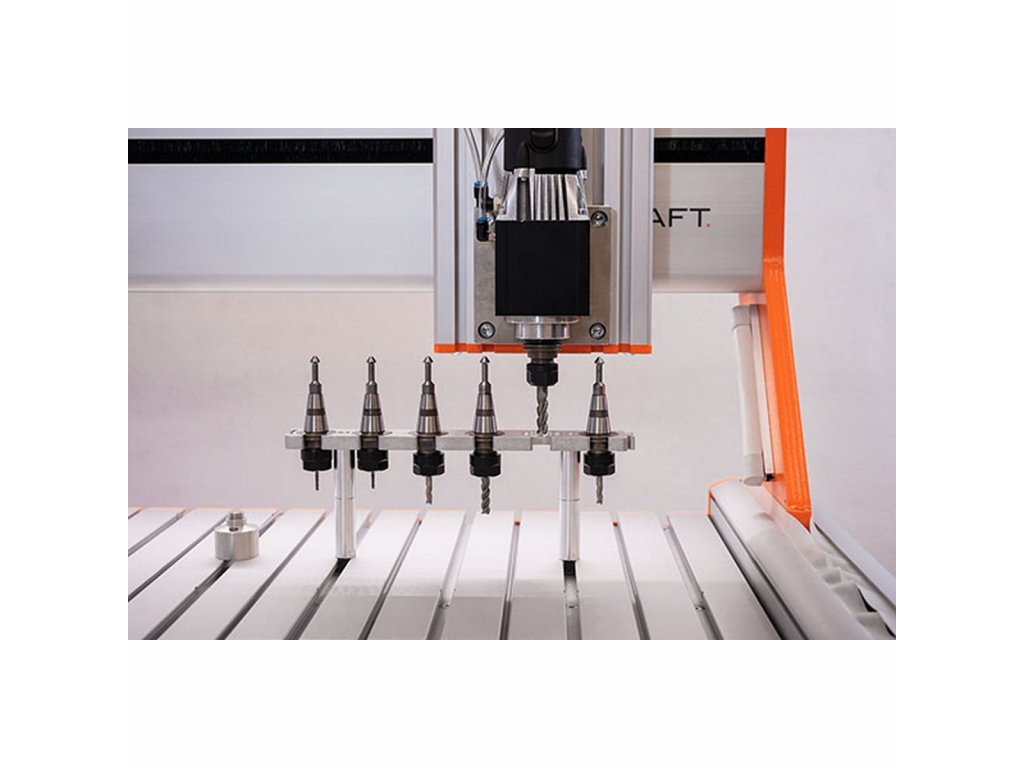

1x zásobník pro 5 pozic (univerzální)
Frézovací jednotka - Stepcraft KIT:
1x jednotka AMB 1400 FME-W ATC
1x kleštinový upínač SK20
1x elektrický napájecí kabel délky 4m
1x kabel pro řízení otáček
1x PWM Converter set
1x upínací adaptér pro M.Sérii
1x připojovací pneu příslušenství
1x modifikace UCCNC
2x 3 m tlakové hadice D6 mm
Pozn.: Jednotka vyžaduje zásobník nástrojů SMART

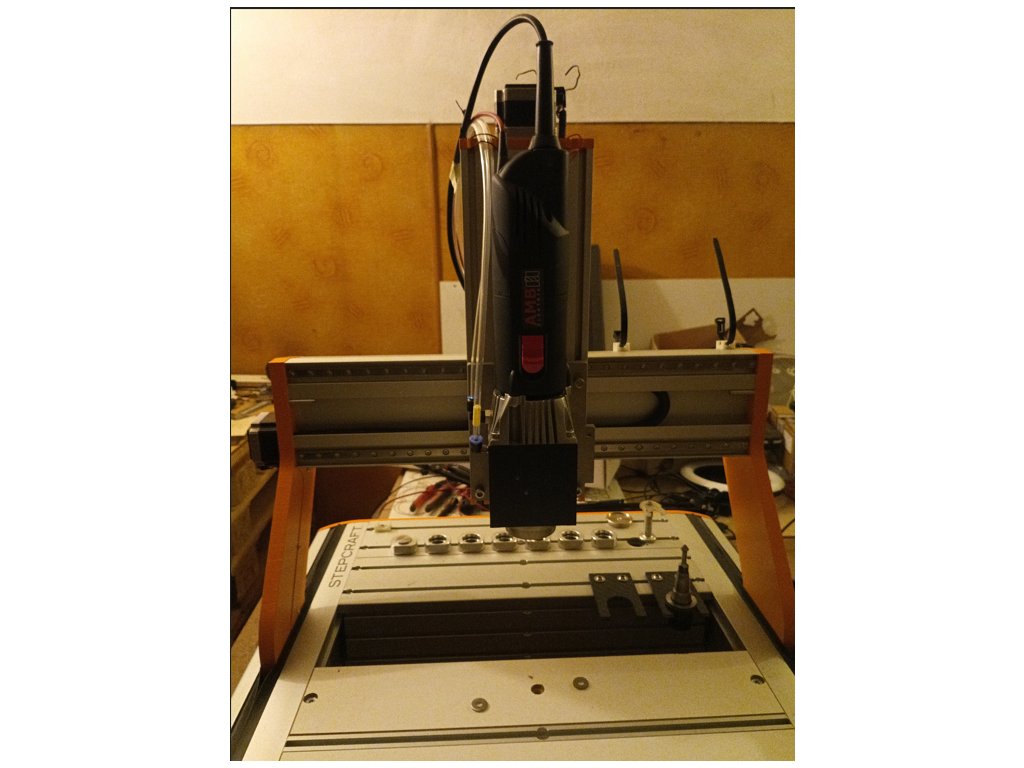

Pozn.: Jednotka je kompatibilní s CNC systémy STEPCRAFT M.Série
DOKUMENTACE:
AMB 1050 FMI-W DI frezovaci jednotka s automatickou vymenou nastroje_CZ
AMB1050 zapojení sw regulace otáček
