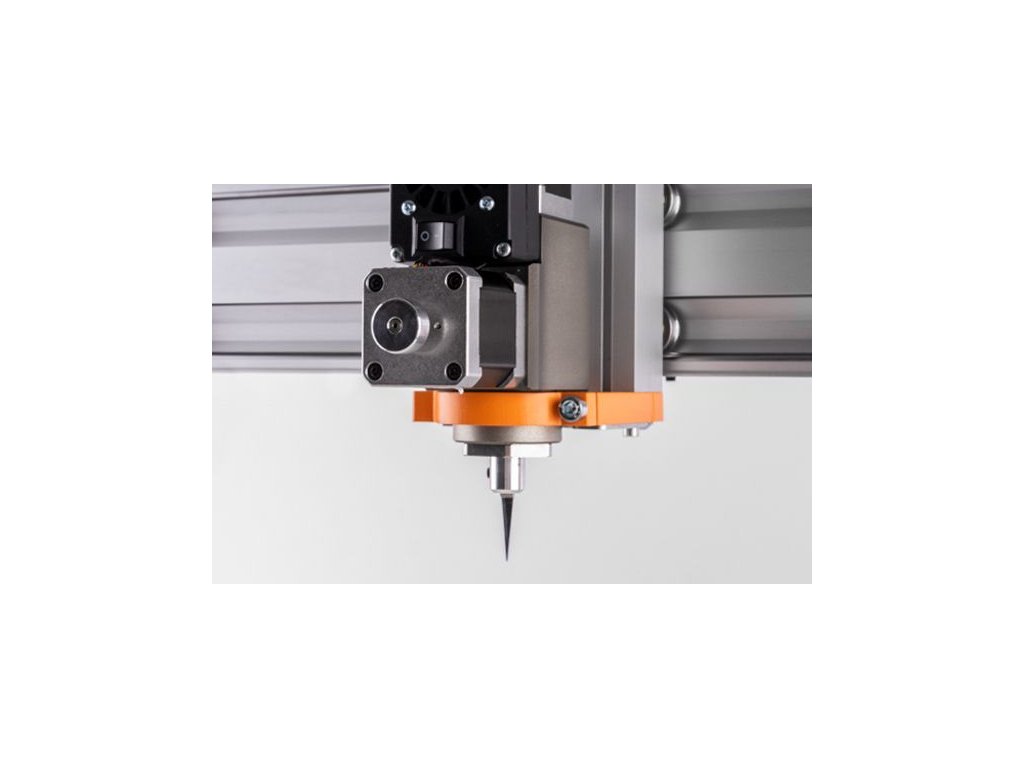

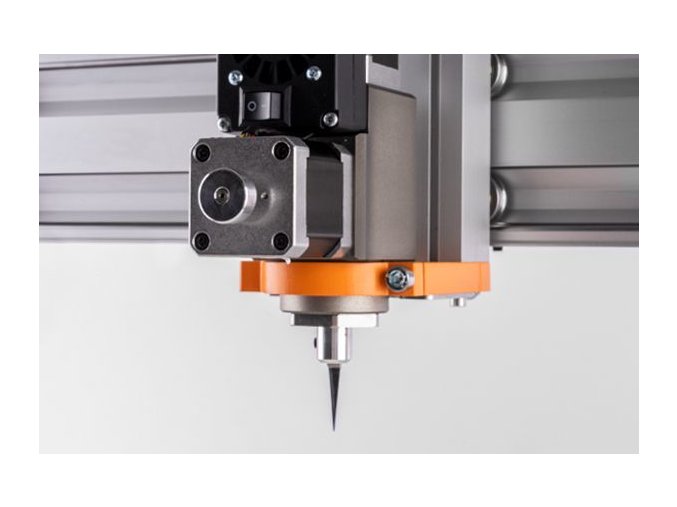

Jednotka oscilačně-tangenciálního nože OTK-3

Představujeme Oscilační tangenciální nožovou jednotku OTK-3 - pokročilou řezací jednotku pro CNC stroje STEPCRAFT, která kombinuje dva klíčové principy profesionálního řezání: oscilační pohyb nože (vertikální vibrace se zdvihem 3 mm) a tangenciální natáčení (automatické otáčení nože ve směru řezu). Tato kombinace zajišťuje čisté, přesné řezy v širokém spektru materiálů, které nelze efektivně frézovat.

"OTK-3 úplně změnila možnosti mého CNC stroje. Teď můžu řezat textil, karton, vinylové fólie - materiály, o kterých jsem s frézkou ani nesnil. Kvalita řezů je úžasná a tangenciální natáčení zajišťuje, že i složité křivky jsou perfektní!" — Lukáš T., prototypování a modelářství

PRINCIP FUNGOVÁNÍ:

OTK-3 využívá oscilační pohyb - nůž vibruje vertikálně s vysokou frekvencí se zdvihem 3 mm (osciluje nahoru a dolů), což umožňuje čistý řez bez trhání materiálu. Současně se nůž tangenciálně natáčí - automaticky se otáčí tak, aby byl vždy orientován ve směru řezu. Tato kombinace zajišťuje, že nůž řeže materiál optimálním způsobem v každém bodě dráhy, což vede k čistým hranám i u složitých tvarů a ostrých rohů.

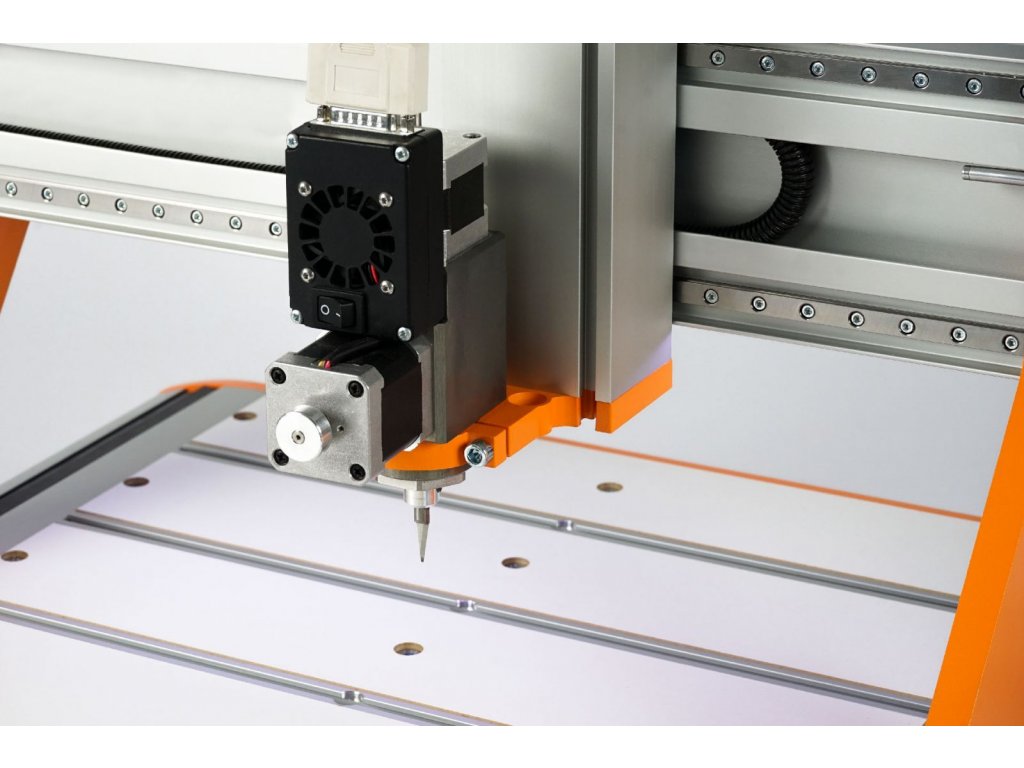

Jednotka je řízena CNC systémem, který koordinuje pohyb stroje, oscilaci nože a jeho tangenciální natáčení. Maximální hloubka řezu je určena délkou použitého nože - standardně jsou k dispozici nože s délkou až 25 mm, což pokrývá většinu běžných materiálů. OTK-3 se upíná do standardní upínací příruby Ø 43 mm a je kompatibilní s CNC stroji STEPCRAFT D-Series, M-Series a Q-Series.

HLAVNÍ VÝHODY:

• Oscilační + tangenciální řezání: Kombinace dvou profesionálních technologií
• Široké spektrum materiálů: Od papíru po kůži a tenké plasty
• Maximální hloubka řezu až 25 mm: Dle délky použitého nože
• Oscilační zdvih 3 mm: Efektivní řezání různých materiálů
• Čisté hrany: Bez roztřepení a deformace
• Přesné rohy: Tangenciální natáčení zajišťuje ostré hrany
• Univerzální kompatibilita: D-Series, M-Series, Q-Series
• Standardní upnutí Ø 43 mm: Snadná instalace do příruby
• Profesionální výsledky: Kvalita srovnatelná s průmyslovými plottery
• Snadná výměna nožů: Rychlá změna pro různé materiály
• Nastavitelná hloubka: Přesné nastavení podle materiálu
• Tichý provoz: Výrazně tišší než frézování
• Bez prachu: Čisté řezání bez třísek
• Originální STEPCRAFT: Kvalita a kompatibilita zaručena

Ideální pro:

• Řezání textilií a látek
• Karton a papír (až 25 mm dle nože)
• Vinylové fólie a samolepky
• Kůže a umělá kůže
• Pěnové materiály (EVA, craft foam)
• Tenké plasty a fólie
• Gumové materiály
• Balicí materiály a prototypy obalů
• Scrapbooking a papírové řemeslo
• Textilní aplikace a nášivky
• Výrobu modelů a maket
• Signmaking a reklamní výrobu
• Prototypování produktů
• Hobby a kreativní projekty

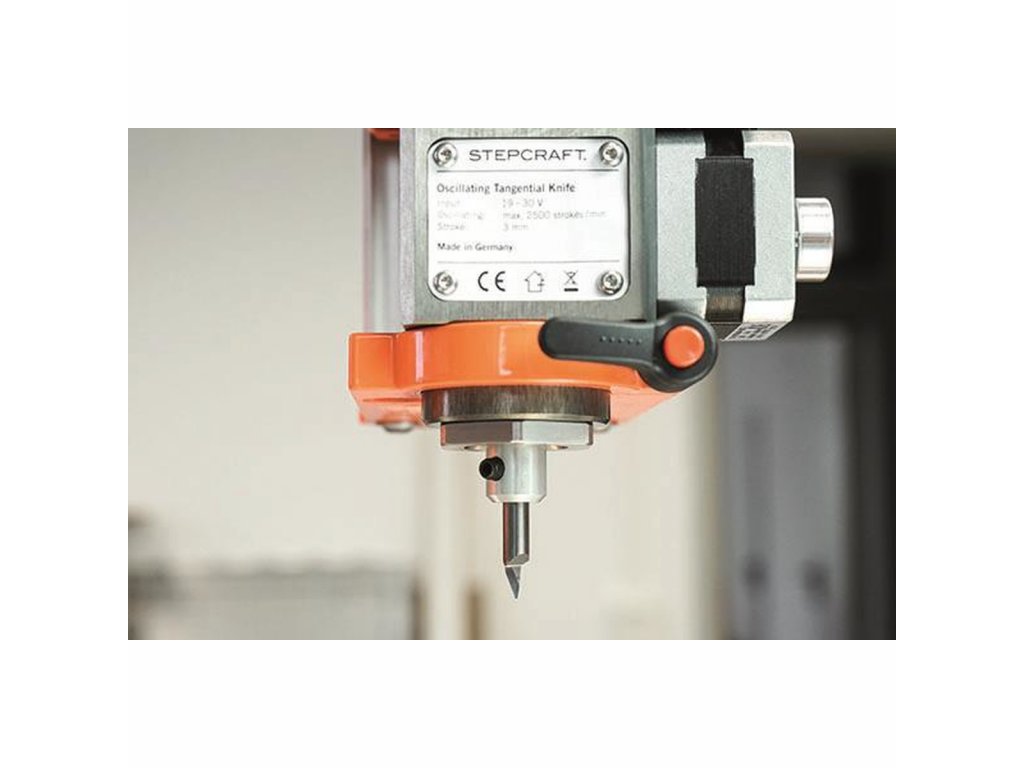

TECHNICKÁ SPECIFIKACE:

Výkonové parametry:

• Zdvihová síla nože: 90 N
• Maximální rychlost zdvihu: 2600 zdvihů/min
• Použitelné režimy kmitání: Drážkování, 1300 zdvihů/min, 2600 zdvihů/min
• Oscilační zdvih: 3 mm
• Maximální hloubka řezu: dle délky nože
  • Typ řezání: Oscilační + tangenciální / Jen tangenciální

Konstrukce:

• Typ jednotky: Aktivní pracovní jednotka
• Oscilace: Vysokofrekvenční vertikální pohyb (zdvih 3 mm)
• Tangenciální natáčení: Automatické otáčení nože ve směru řezu
• Upínací stopka pro čepele: 6 mm
• Výměna nožů: Rychloupínací systém
• Upínací průměr jednotky: Ø 43 mm

Rozměry a hmotnost:

• Rozměry (š × h × v): 98 × 52 × 160 mm
• Hmotnost jednotky: 1,08 kg

Elektrické parametry:

• Pracovní napětí: 30 V
• Řídící napětí: 5 V
• Řízení: Elektronické (CNC řízené)

Kompatibilita:

• Řídící software: UCCNC, Estlcam a další kompatibilní CAM software
• Upnutí: Standardní upínací příruba Ø 43 mm STEPCRAFT

Připojení:

• Konektor: Sub-D 15
• Standardní délka kabelu: vhodná pro D-Series, M.500, M.700
• Doporučení pro M.1000, M.1400, Q.408: Použijte delší připojovací kabel

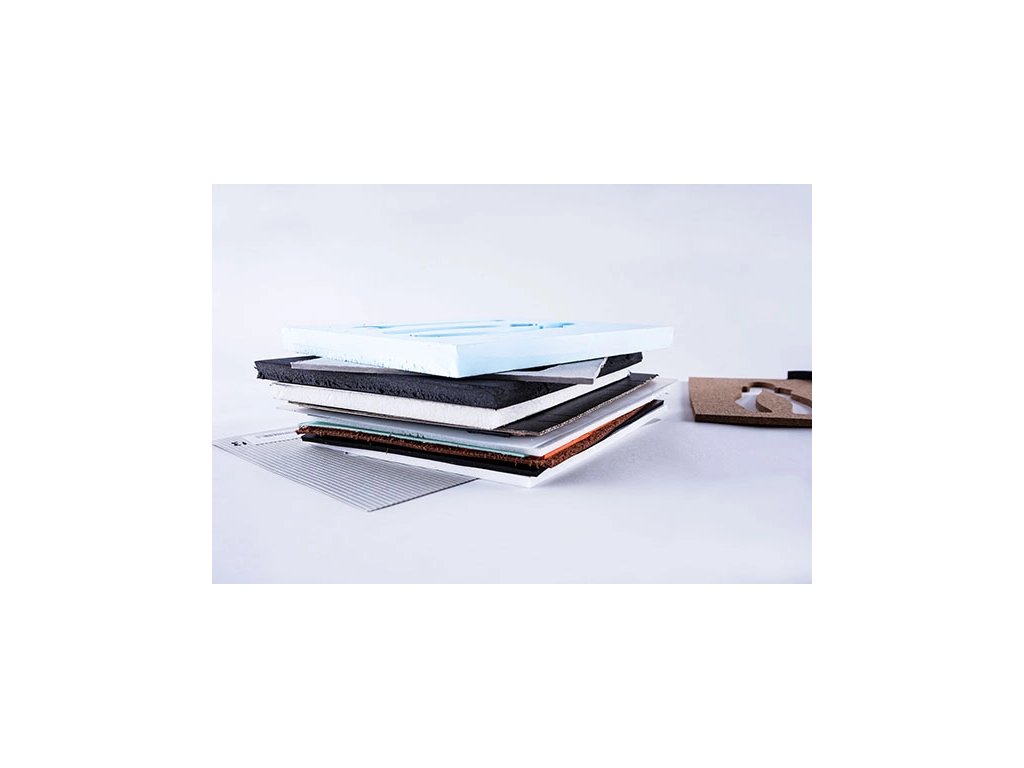

Materiály:

• Papír, lepenka a karton
• Textilie a látky
• Vinylové fólie
• Kůže a usně
• Pěnové materiály
• Tenké plasty
• Guma a podobné materiály

OBSAH DODÁVKY:

• 1× Oscilační tangenciální nožová jednotka OTK-3
• Základní nůž 6mm
• Připojovací kabel Sub-D 15 (standardní délka)
• 1 g speciálního maziva pro údržbu
• Dokumentace a návod k instalaci

APLIKAČNÍ PŘÍKLADY:

Textilní design a móda: Řezání vzorů pro šití oděvů, aplikací, nášivek nebo textilních dekorací. Ideální pro malé série nebo prototypy.

Prototypování obalů: Vytváření prototypů papírových a kartonových obalů s přesnými skládacími hranami a výseky. Možnost řezání i tlustších kartonů díky delším nožům.

Signmaking a reklama: Řezání vinylových samolepek, nápisů a reklamních grafik pro výlohy, vozidla nebo interiéry.

Scrapbooking a papírové řemeslo: Přesné řezání složitých tvarů z papíru a kartonu pro alba, přání, dekorace a umělecké projekty.

Modelářství a makety: Řezání dílů pro architektonické makety, modely produktů nebo hobby modelářství z kartonu a pěnových materiálů.

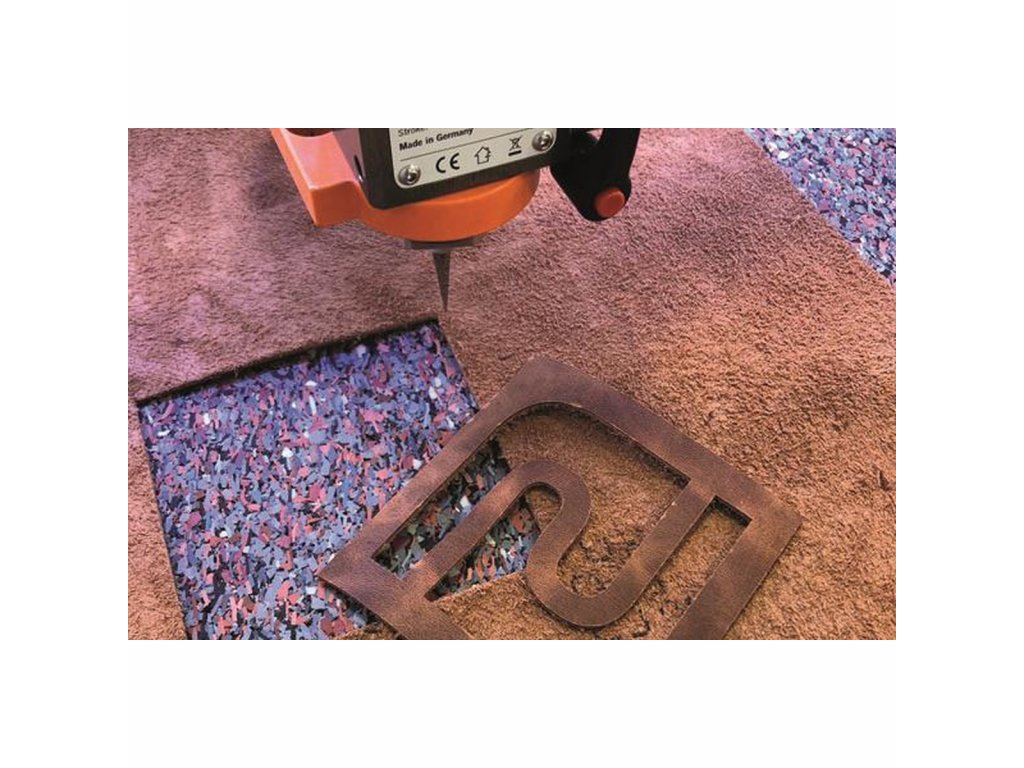

Kožedělné výrobky: Řezání dílů pro peněženky, tašky, pásky nebo jiné kožené výrobky s přesností a opakovatelností.

PROČ ZVOLIT OTK-3:

Oscilační tangenciální nožová jednotka OTK-3 otevírá zcela nové možnosti vašeho CNC stroje STEPCRAFT. Zatímco frézování je ideální pro tvrdé materiály jako dřevo, plasty nebo kovy, OTK-3 vám umožní pracovat s měkkými, tenkými a flexibilními materiály, které by frézováním nebylo možné efektivně zpracovat.

Kombinace oscilačního pohybu (zdvih 3 mm) a tangenciálního natáčení zajišťuje profesionální kvalitu řezů srovnatelnou s průmyslovými plottery, a to za zlomek ceny. Možnost použití nožů s délkou až 25 mm znamená, že můžete řezat i tlustší materiály jako karton nebo kůži. Tichý provoz bez prachu a třísek znamená, že můžete pracovat i v interiéru bez obtěžování okolí.

Univerzální kompatibilita s D-Series, M-Series i Q-Series a standardní upnutí do příruby Ø 43 mm zajišťuje snadnou instalaci na váš STEPCRAFT stroj. Pro větší stroje (M.1000, M.1400, Q.408) je k dispozici delší připojovací kabel pro maximální pohodlí.

Pro textilní designéry, prototypáře obalů, signmakery, scrapbookery nebo modeláře je OTK-3 nástroj, který transformuje CNC stroj v univerzální řezací centrum. Možnost rychle přepínat mezi frézováním (tvrdé materiály) a nožovým řezáním (měkké materiály) na jednom stroji znamená maximální flexibilitu a produktivitu.

Originální STEPCRAFT kvalita zajišťuje dlouhou životnost, spolehlivost a perfektní kompatibilitu s vašim CNC strojem. Investice do OTK-3 je investicí do rozšíření možností, profesionality výsledků a otevření nových kreativních a obchodních příležitostí.
