Jednotka oscilačně-tangenciálního nože OTK-3 FULL SET

Představujeme Oscilační tangenciální nožovou jednotku OTK-3 s rozšířeným příslušenstvím - kompletní profesionální řezací set pro CNC stroje STEPCRAFT, který obsahuje vše potřebné pro okamžité zahájení práce. Tento balíček kombinuje výkonnou jednotku OTK-3 s nezbytným příslušenstvím: přítlačnou patkou pro stabilizaci materiálu, sadou nožů různých délek pro různé tloušťky materiálů a řezací podložkou pro ochranu pracovní desky.

"Koupil jsem si OTK-3 s kompletním příslušenstvím a bylo to nejlepší rozhodnutí. Nemusel jsem nic dokupovat, všechno bylo v balení a mohl jsem hned začít řezat. Přítlačná patka je naprostá nutnost a různé délky nožů oceníte hned při prvních projektech!" — David K., signmaking a reklama

PRINCIP FUNGOVÁNÍ:

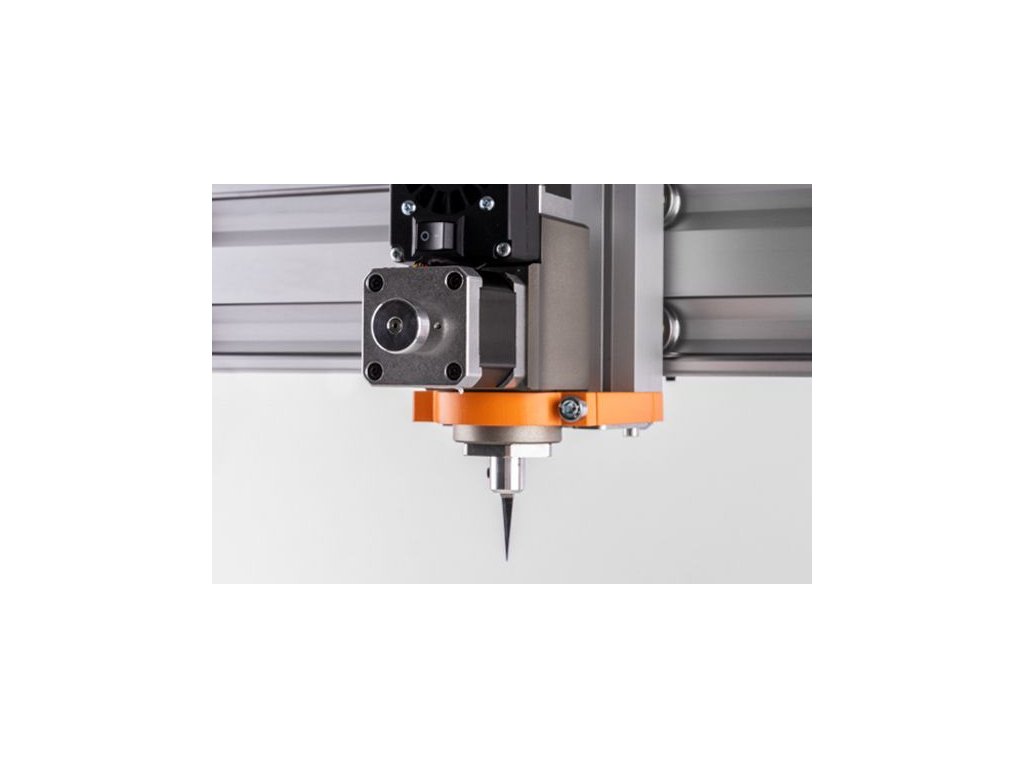

OTK-3 využívá oscilační pohyb - nůž vibruje vertikálně s vysokou frekvencí se zdvihem 3 mm (osciluje nahoru a dolů), což umožňuje čistý řez bez trhání materiálu. Současně se nůž tangenciálně natáčí - automaticky se otáčí tak, aby byl vždy orientován ve směru řezu. Tato kombinace zajišťuje, že nůž řeže materiál optimálním způsobem v každém bodě dráhy, což vede k čistým hranám i u složitých tvarů a ostrých rohů.

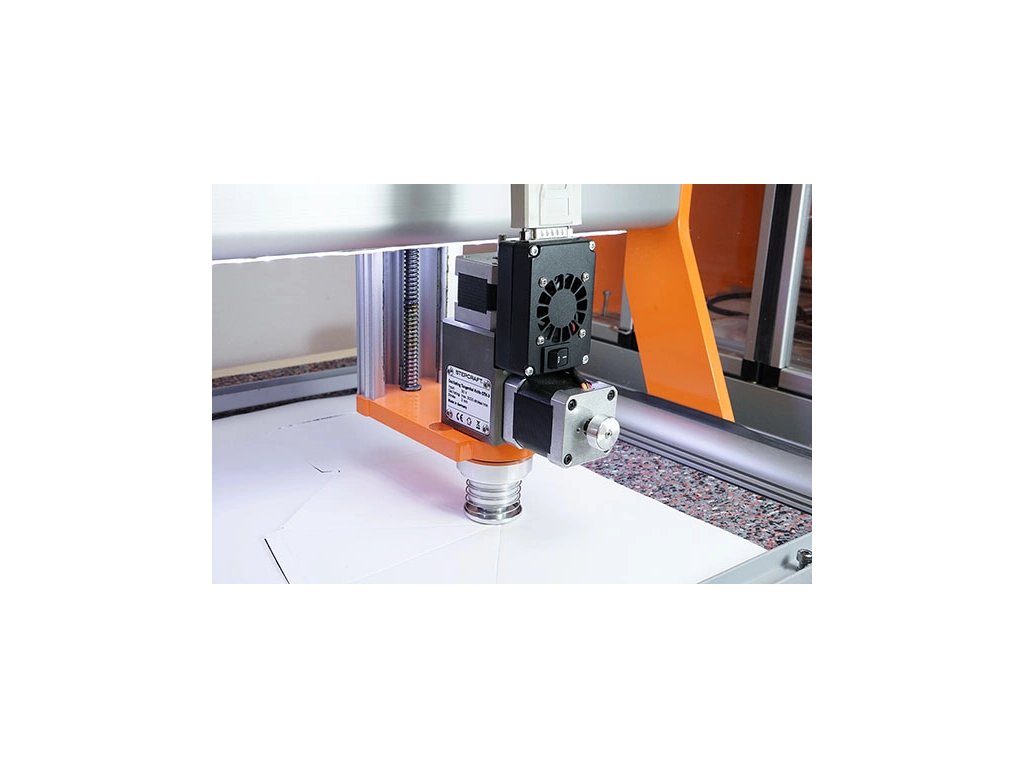

Přítlačná patka mechanicky přidržuje materiál v místě řezu a zabraňuje jeho zdvihání během oscilačního pohybu - nezbytná pro tenké a flexibilní materiály. Sada nožů různých délek umožňuje řezat materiály různých tloušťek od tenkých fólií po tlustý karton. Řezací podložka chrání pracovní desku před poškozením nožem.

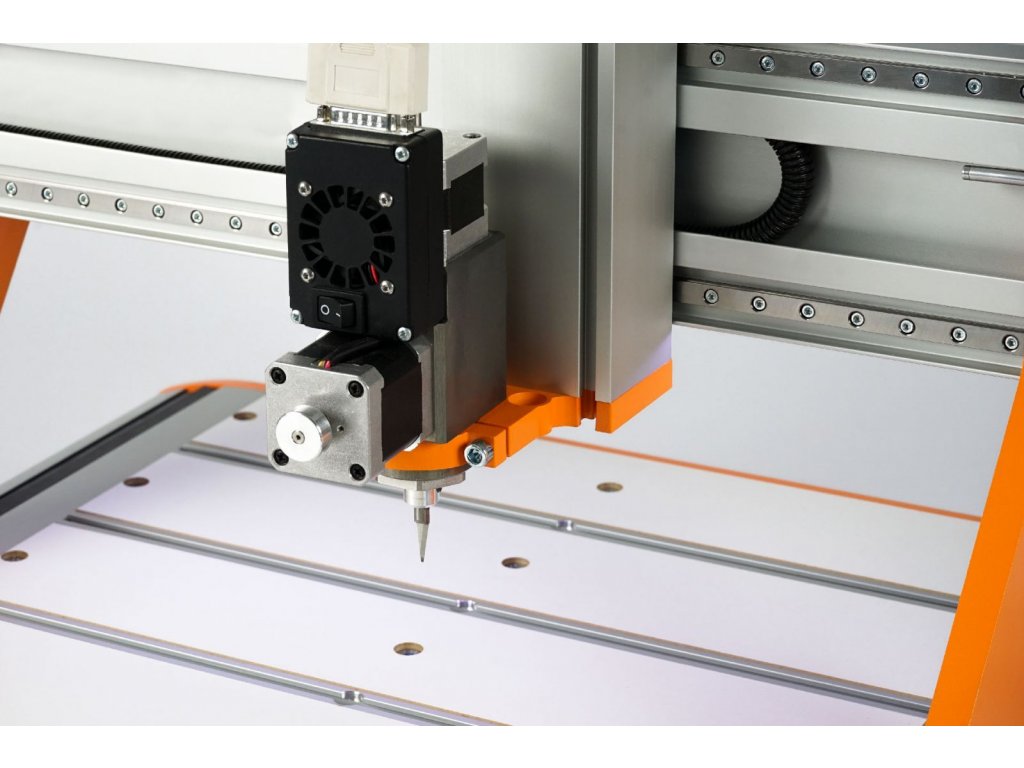

Jednotka je řízena CNC systémem, který koordinuje pohyb stroje, oscilaci nože a jeho tangenciální natáčení. OTK-3 se upíná do standardní upínací příruby Ø 43 mm a je kompatibilní s CNC stroji STEPCRAFT D-Series, M-Series a Q-Series.

HLAVNÍ VÝHODY:

• Kompletní set: Vše potřebné v jednom balení
• Okamžitý start: Můžete začít pracovat ihned po rozbalení
• Oscilační tangenciální řezání a bigování: Kombinace dvou profesionálních technologií
• Přítlačná patka v balení: Nezbytná pro kvalitní řezy
• Sada nožů: Různé délky pro různé materiály
• Rylovací sada: Ideální pro výrobu obalů
• Široké spektrum materiálů: Od papíru po kůži a tenké plasty
• Maximální hloubka řezu až 25 mm: Dle délky použitého nože
• Oscilační zdvih 3 mm: Efektivní řezání různých materiálů
• Čisté hrany: Bez roztřepení a deformace
• Přesné rohy: Tangenciální natáčení zajišťuje ostré hrany
• Univerzální kompatibilita: D-Series, M-Series, Q-Series
• Standardní upnutí Ø 43 mm: Snadná instalace do příruby
• Profesionální výsledky: Kvalita srovnatelná s průmyslovými plottery
• Tichý provoz: Výrazně tišší než frézování
• Bez prachu: Čisté řezání bez třísek
• Originální STEPCRAFT: Kvalita a kompatibilita zaručena

Ideální pro:

• Začátečníky s nožovým řezáním (kompletní set)
• Profesionály hledající kompletní řešení
• Obaláře
• Řezání textilií a látek
• Karton a papír (až 25 mm dle nože)
• Vinylové fólie a samolepky
• Kůže a umělá kůže
• Pěnové materiály (EVA, craft foam)
• Tenké plasty a fólie
• Gumové materiály
• Balicí materiály a prototypy obalů
• Scrapbooking a papírové řemeslo
• Textilní aplikace a nášivky
• Výrobu modelů a maket
• Signmaking a reklamní výrobu
• Prototypování produktů
• Hobby a kreativní projekty

TECHNICKÁ SPECIFIKACE:

Výkonové parametry:

• Zdvihová síla nože: 90 N
• Maximální rychlost zdvihu: 2600 zdvihů/min
• Použitelné režimy kmitání: Drážkování, 1300 zdvihů/min, 2600 zdvihů/min
• Oscilační zdvih: 3 mm
• Maximální hloubka řezu: až 25 mm (dle délky nože)
• Typ řezání: Oscilační + tangenciální

Konstrukce:

• Typ jednotky: Aktivní pracovní jednotka
• Oscilace: Vysokofrekvenční vertikální pohyb (zdvih 3 mm)
• Tangenciální natáčení: Automatické otáčení nože ve směru řezu
• Upínací stopka pro čepele: 6 mm
• Výměna nožů: Rychloupínací systém
• Upínací průměr jednotky: Ø 43 mm

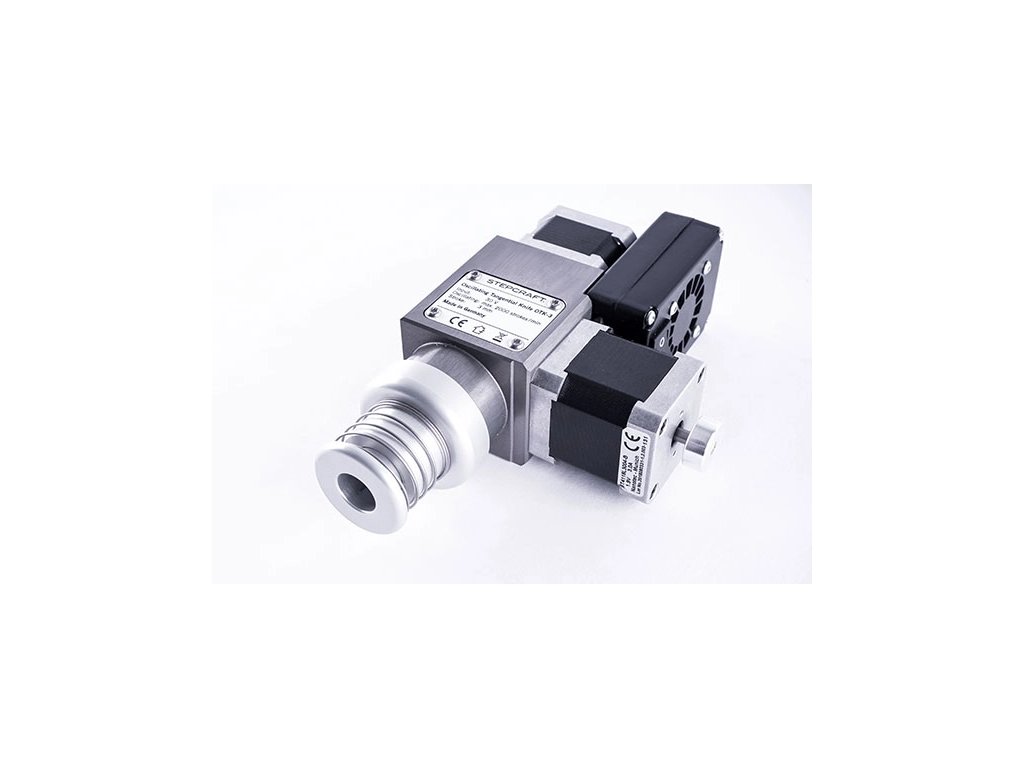

Rozměry a hmotnost:

• Rozměry jednotky (š × h × v): 98 × 52 × 160 mm
• Hmotnost jednotky: 1,08 kg

Elektrické parametry:

• Pracovní napětí: 30 V
• Řídící napětí: 5 V
• Řízení: Elektronické (CNC řízené)

Kompatibilita:

• CNC systémy: STEPCRAFT D-Series (D.420, D.600, D.1000)
• CNC systémy: STEPCRAFT M-Series (M.500, M.700, M.1000, M.1400)
• CNC systémy: STEPCRAFT Q-Series (Q.204, Q.408)
• Řídící software: UCCNC, Estlcam a další kompatibilní CAM software
• Upnutí: Standardní upínací příruba Ø 43 mm STEPCRAFT

Připojení:

• Konektor: Sub-D 15
• Standardní délka kabelu: vhodná pro D-Series, M.500, M.700, Q.204
• Doporučení pro M.1000, M.1400, Q.408: Použijte delší připojovací kabel

OBSAH DODÁVKY:

• 1× Oscilační tangenciální nožová jednotka OTK-3
• 1× Přítlačná patka pro OTK-3
• Sada dvou nožů různých délek (pro různé tloušťky materiálů nůž 6 mm a 10 mm)
• 1× Rylovací sada (různé typy drážek pro ohyby)
• 1 g speciálního maziva pro údržbu
• 1x Připojovací kabel Sub-D 15 (standardní délka)
• Dokumentace a návod k instalaci

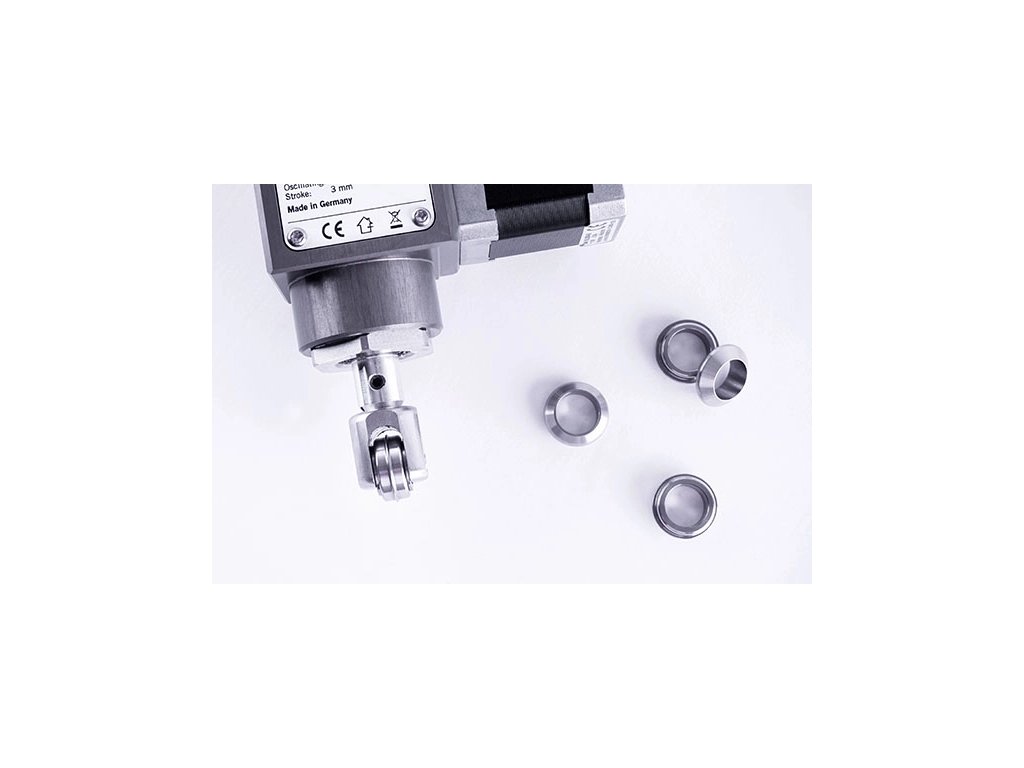

RYLOVACÍ / DRÁŽKOVACÍ SADA (BIGOVÁNÍ):

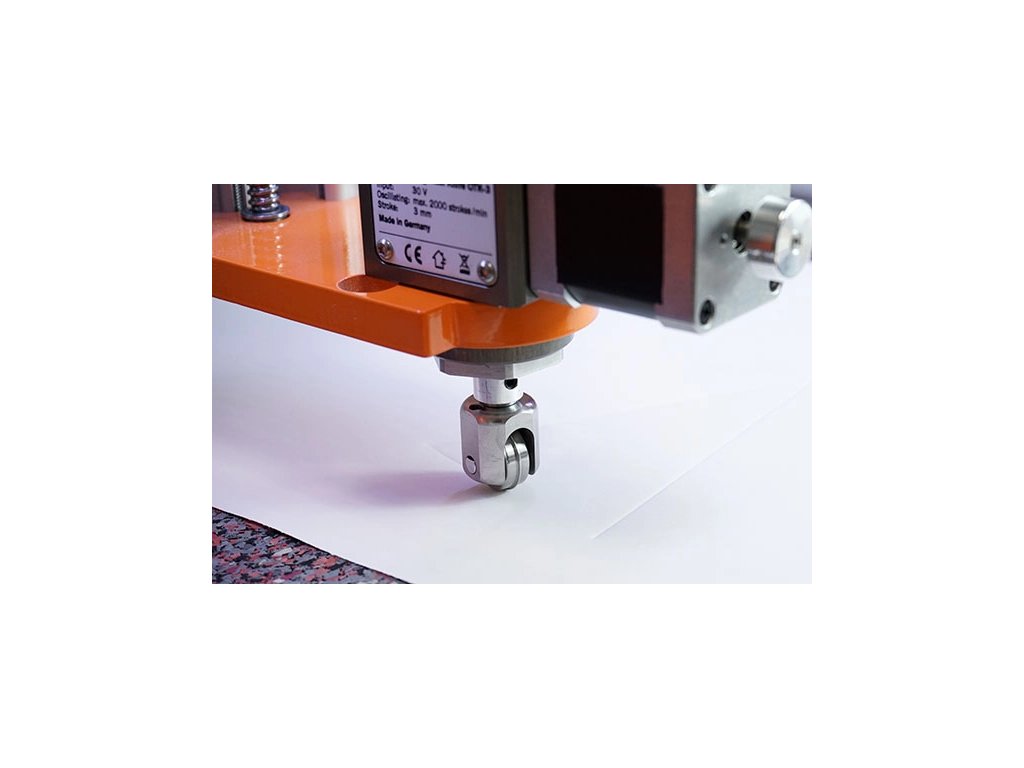

Součástí tohoto setu je rylovací sada, která umožňuje drážkování (bigování) kartonu a papírových materiálů bez jejich proříznutí. Drážkování je klíčové při výrobě krabiček, obalů a skládaných konstrukcí, kde je potřeba materiál pouze oslabit pro přesné ohyby.

Výhody rylování pomocí OTK‑3:

• čisté a rovné ohybové linie
• žádné praskání kartonu
• přesné skládání obalů
• ideální pro prototypování obalů
• kartonové krabičky
• obalové prototypy
• skládané konstrukce
• obalový design (packaging)

DŮLEŽITÉ UPOZORNĚNÍ PRO VĚTŠÍ STROJE:

Pro CNC stroje M.1000, M.1400 a Q.408 doporučujeme použít delší připojovací kabel Sub-D 15 pro pohodlnější instalaci a provoz. Kabel je k dispozici v délkách 1m, 2m nebo 5m.

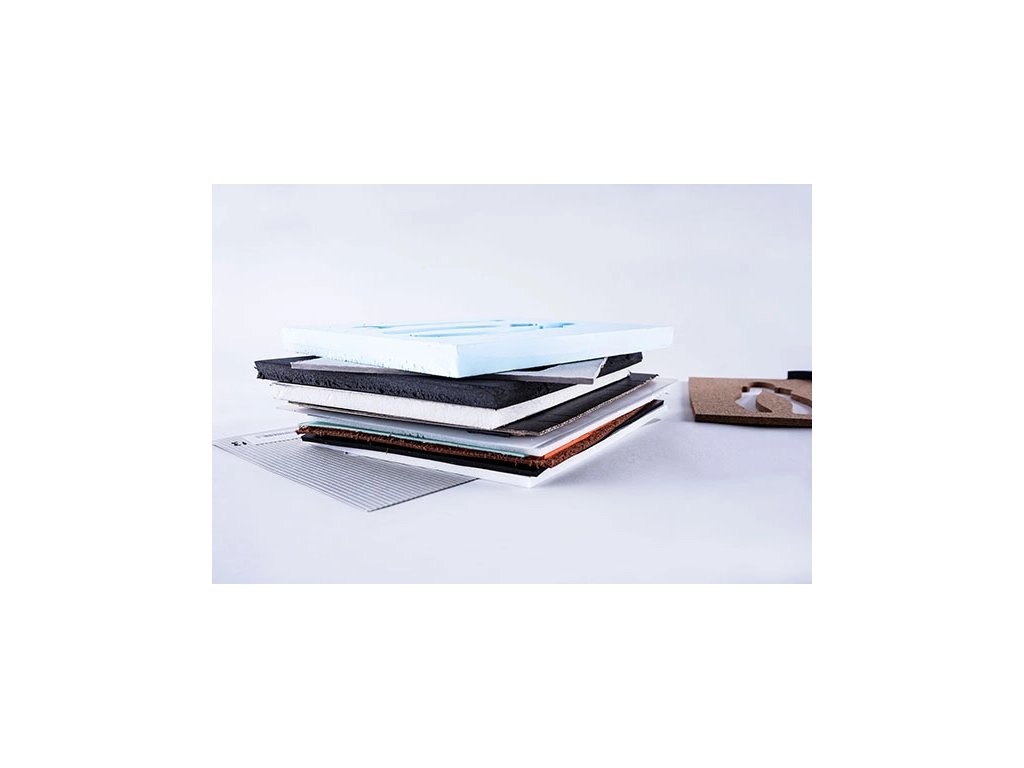

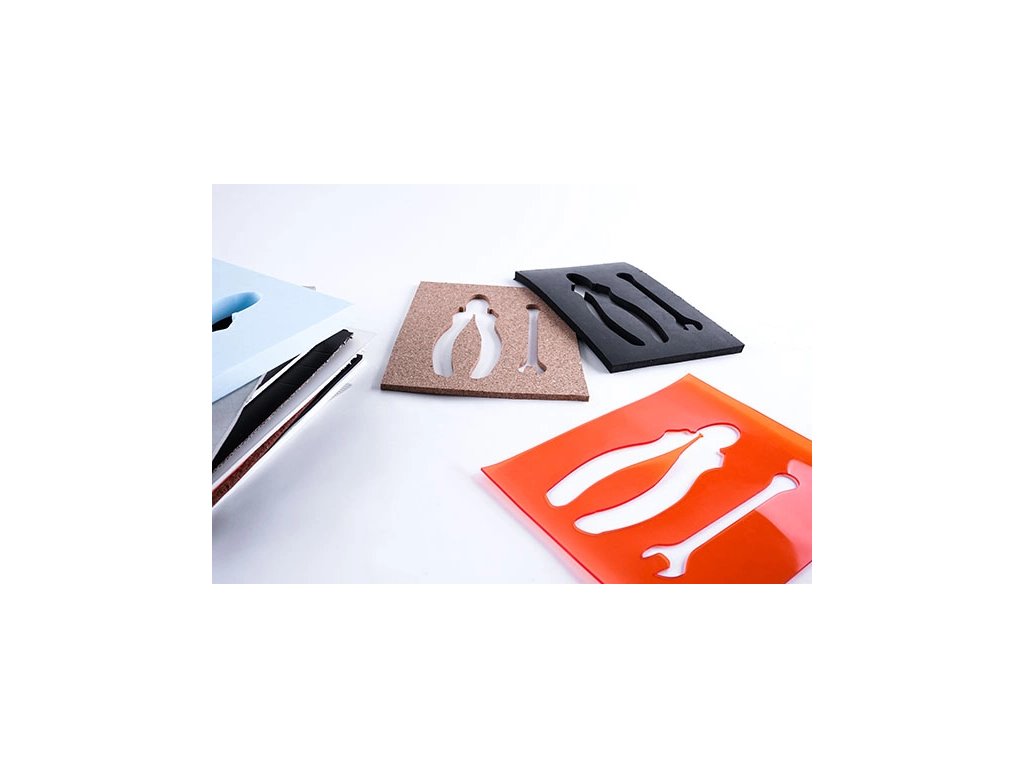

MATERIÁLY A APLIKACE:

Textilie a látky:

• Bavlna, len, hedvábí
• Syntetické tkaniny
• Technické textilie
• Filc a plsť
• Textilní aplikace a nášivky

Papír a karton:

• Papír všech gramáží
• Karton (až 25 mm dle nože)
• Vlnitá lepenka
• Fotografický papír
• Scrapbooking materiály

Pěnové materiály:

• EVA pěna (až 25 mm dle nože)
• Craft foam
• Pěnový karton
• Modelářské pěny

Fólie a plasty:

• Vinylové fólie
• Samolepicí fólie
• Tenké plastové desky
• PVC fólie
• Magnetické fólie

Kůže a podobné:

• Přírodní kůže (až 25 mm dle nože)
• Umělá kůže
• Semiš
• Nubuk

Ostatní:

• Gumové materiály
• Balicí materiály
• Sendvičové materiály
• Textilní kompozity

APLIKAČNÍ PŘÍKLADY:

Textilní design a móda: Řezání vzorů pro šití oděvů, aplikací, nášivek nebo textilních dekorací. Ideální pro malé série nebo prototypy.

Prototypování obalů: Vytváření prototypů papírových a kartonových obalů s přesnými skládacími hranami a výseky. Možnost řezání i drážkování - rylování (bigování) tlustších kartonů díky rylovacím rolnám různých typů.

Signmaking a reklama: Řezání vinylových samolepek, nápisů a reklamních grafik pro výlohy, vozidla nebo interiéry.

Scrapbooking a papírové řemeslo: Přesné řezání složitých tvarů z papíru a kartonu pro alba, přání, dekorace a umělecké projekty.

Modelářství a makety: Řezání dílů pro architektonické makety, modely produktů nebo hobby modelářství z kartonu a pěnových materiálů.

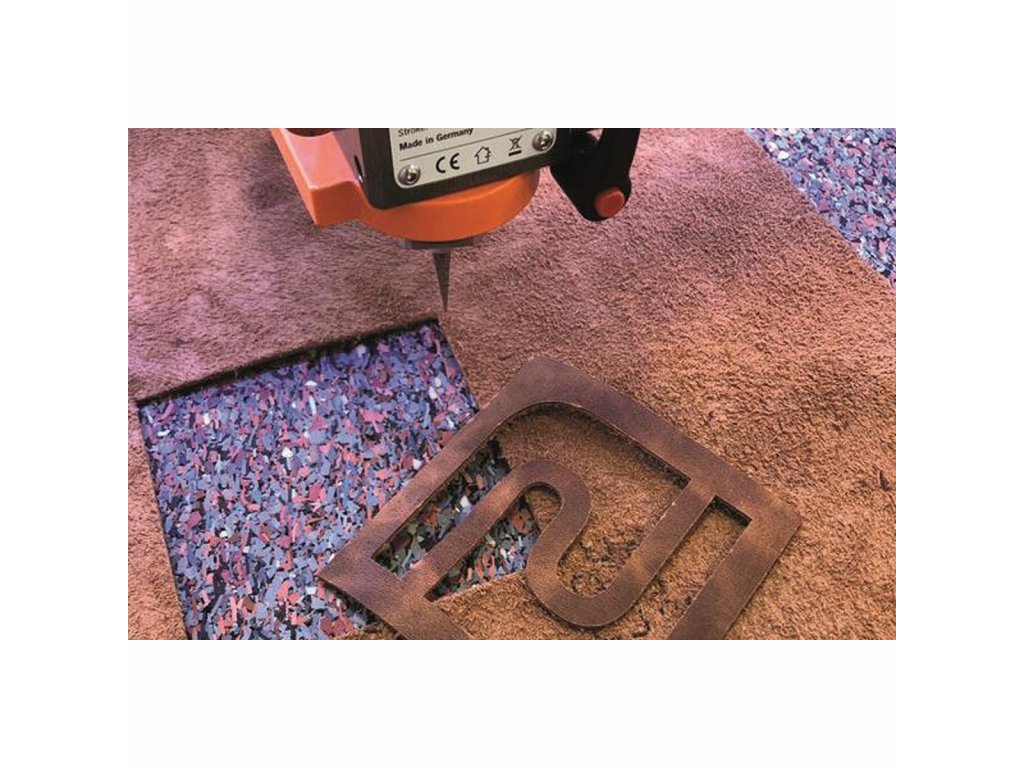

Kožedělné výrobky: Řezání dílů pro peněženky, tašky, pásky nebo jiné kožené výrobky s přesností a opakovatelností.

PROČ ZVOLIT OTK-3 S ROZŠÍŘENÝM PŘÍSLUŠENSTVÍM:

OTK-3 s rozšířeným příslušenstvím je kompletní řešení pro okamžité zahájení práce s nožovým řezáním. Nemusíte nic dokupovat - vše potřebné je v balení. Přítlačná patka, která je nezbytná pro kvalitní řezy tenkých materiálů, by jinak musela být zakoupena samostatně. Sada nožů různých délek vám umožní pracovat s různými tloušťkami materiálů od prvního dne. Řezací podložka chrání vaši pracovní desku před poškozením.

Tento kompletní set je ideální pro začátečníky, kteří chtějí mít jistotu, že mají vše potřebné, i pro profesionály, kteří oceňují pohodlí kompletního řešení. Ušetříte čas i peníze oproti postupnému dokupování jednotlivých komponent.

Kombinace oscilačního pohybu (zdvih 3 mm) a tangenciálního natáčení zajišťuje profesionální kvalitu řezů srovnatelnou s průmyslovými plottery. Univerzální kompatibilita s D-Series, M-Series i Q-Series a standardní upnutí do příruby Ø 43 mm zajišťuje snadnou instalaci na váš STEPCRAFT stroj.

Originální STEPCRAFT kvalita zajišťuje dlouhou životnost, spolehlivost a perfektní kompatibilitu všech komponent. Investice do OTK-3 s rozšířeným příslušenstvím je investicí do kompletního profesionálního řešení, které vám otevře nové kreativní a obchodní příležitosti.
