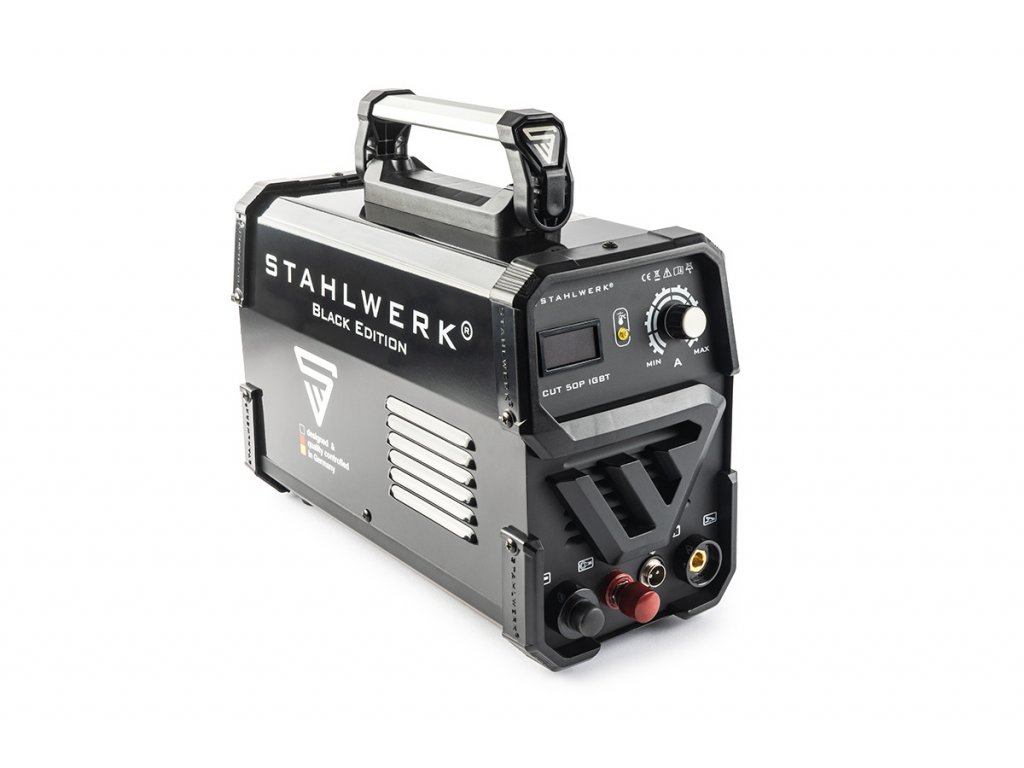

Plazmová řezací jednotka CUT 50 UC400ETH

S plazmovou řezačkou CUT 50 můžete bez námahy řezat vodivé kovy. Princip této pracovní jednotky spočívá v roztavení obráběného kovu v místě obrábění pomocí zažehnutého elektrického oblouku a následném odstranění taveniny z řezné spáry proudem stlačeného vzduchu. Díky tomuto procesu dokážete jednoduše vytvořit kontury či výřezy z elektro-vodivých kovů a to až do tloušťky 14 mm (měkká ocel ST37 do 14 mm, V2A nebo V4A do 8 mm, hliník do 5 mm). Zároveň lze tuto jednotku využít i pro dělení lakovaných plechů a bleskové rzi. Elektrický oblouk resp. elektrický proud oblouk vytvářející lze plynule regulovat a to v rozsahu 15 - 50 ampér.

Pozor: Plazmová řezačka CUT 50 je kompatibilní pouze s řídicím softwarem UCCNC a interpolátorem UC400ETH (je součástí dodávky)

Pozor: Plazmová řezačka CUT 50 je kompatibilní pouze s CNC systémy Stepcraft M.Serie

Pozor: S ohledem na vyzařování rušení podle normy EN 60974-10 je Plasma Cutter Cut 50 vhodný pouze pro provoz mimo obytný interiér!

Tip: Pro řízení CNC systému v kombinaci s plazmovou řezací jednotkou doporučujeme vzhledem k nižší náchylnosti na el.mag. rušení používat spíše notebook než klasické stolní PC.

Tip: Vzhledem k teplotě taveniny vyfoukávané z řezné spáry, doporučujeme použít naši vodní lázeň, která zajistí jednak její bezpečné zachycení a zchlazení, zároveň díky zemnícímu kolíku umožní jednoduché uzemnění obráběného materiálu a v neposlední řadě též minimalizuje nežádoucí rozměrové změny, zapříčiněné zahřátím obráběného materiálu. (není součástí dodávky)

TECHNICKÁ SPECIFIKACE:

• Hmotnost: 8 kg
• Upínací příruba: 43 mm
• Práce s proudem do: 50 A
• Spotřeba napětí: 230 ~ 50 Hz
• Požadavek na pojistku: 16 A typ C
• Plazmový plyn: vzduch
• Doporučený objem kompresoru: > 50 l
• Doporučený průtok vzduchu: > 100 l / min
• Řezná kapacita v závislosti na materiálu do 14 mm (měkká ocel ST37 do 14 mm, V2A nebo V4A do 8 mm, hliník do 5 mm)

OBSAH DODÁVKY:

• Plazmová řezačka
• Řídící jednotka
• Připojovací příslušenství
• Zemnící kontakt-kleště
• Odlučovač vody s příslušenstvím
• Hadice pro připojení tlakového vzduchu
• Elektrická spínací jednotka
• Plazmový CNC držák
• Pružinový zapalovací(iniciační) kontakt
• Řídící software UCCNC ve verzi ETH400
