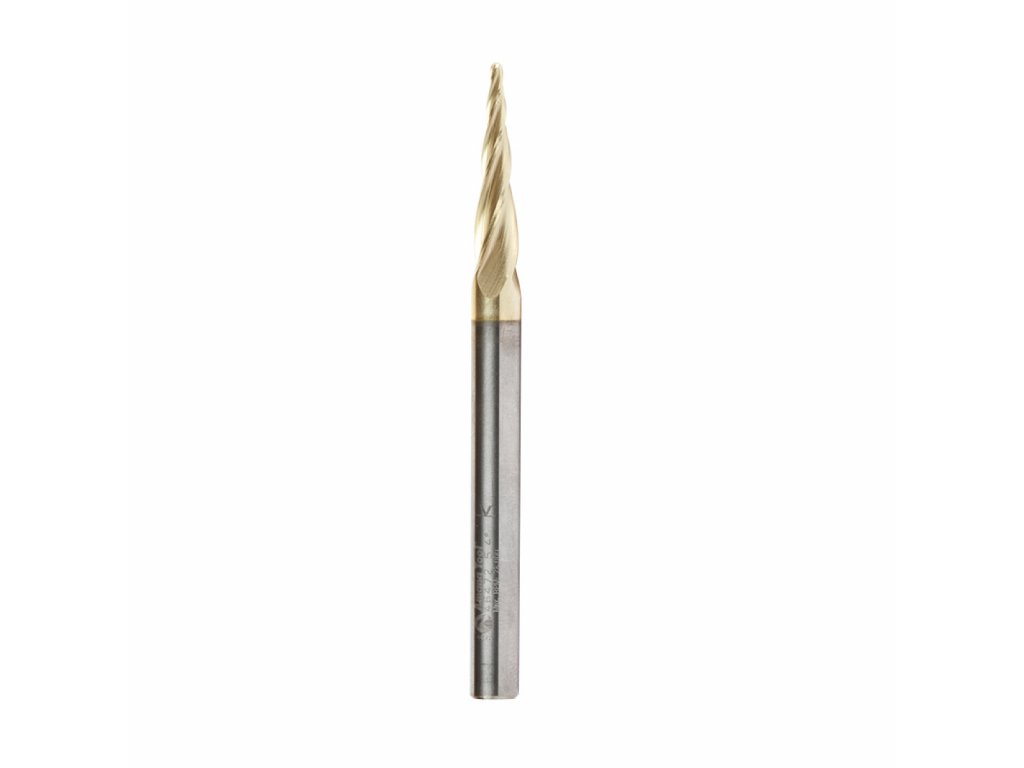

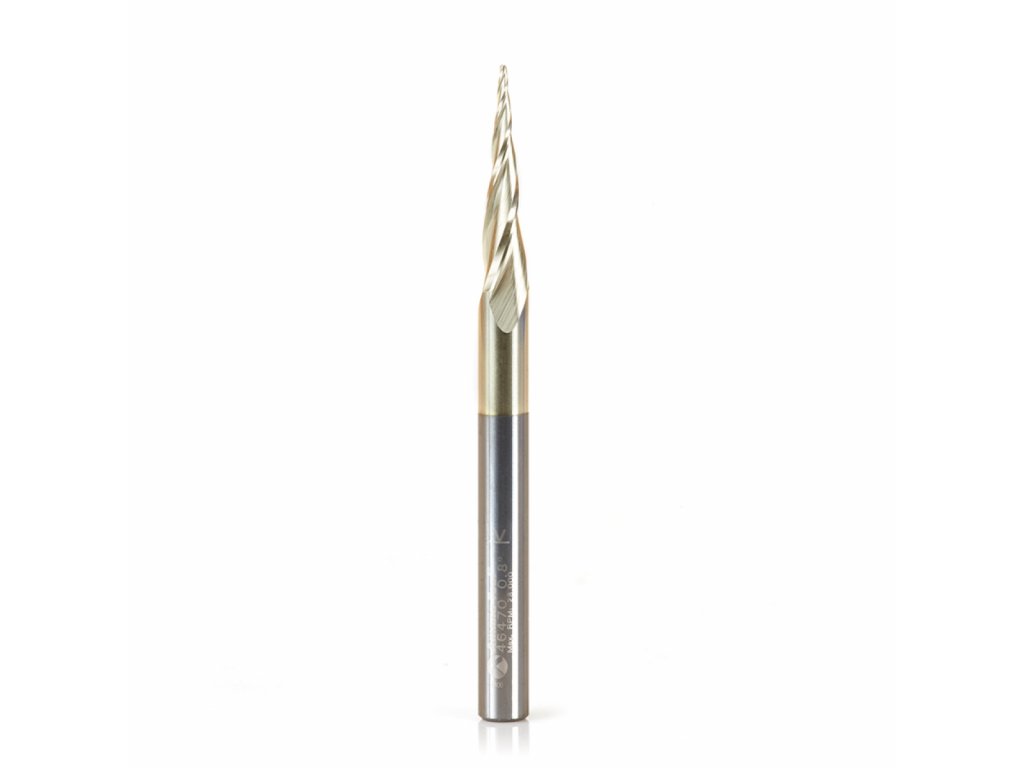

AMANA - kónické frézy pro 3D reliéfní frézování

1340/6 M 1340/6 M2 1340/6 M4 1340/6 M3 Zvolte variantu
AMANA tools

čelní fréza zaoblená pro 2D - 3D dokončovací frézování CNC řezeb, reliéfů, kontur, objektů a členitých povrchů

  • 1 699 Kč 1 699 Kč 1 799 Kč 1 999 Kč od 1 699 Kč 100 Kč –5 % 100 Kč –5 % 150 Kč –8 % 100 Kč –5 % až 150 Kč –8 %
    1 934,79 Kč 1 934,79 Kč 1 995,29 Kč 2 297,79 Kč od 1 934,79 Kč včetně DPH
  • Zvolte variantu3-6 pracovních dnů3-6 pracovních dnů3-6 pracovních dnů3-6 pracovních dnů
    Můžeme doručit do: – 28.11.2024 28.11.2024 28.11.2024 28.11.2024
1 599 Kč 1 599 Kč 1 649 Kč 1 899 Kč od 1 599 Kč
  • Varianta

Parametry

Kategorie: Amana tool
Tisk


Popis

zaoblená čelní fréza, určená pro náročné využití při 2D a 3D frézování na CNC systémech

patentovaný ZrN povlak poskytuje vysokou odolnost proti opotřebení, ostřejší břity, delší životnost nástroje a díky menší tření též nižší zahřívání během zatížení.



VYUŽITÍ



- frézování 3D objektů
- dokončovací operace
- hluboké profilování
- značení
- 2,5D, 3D,4D,5D frézování
- 2D a 3D konturování, profilování, frézování modelů a prototypů, frézování dekorativních motivů, grafiky, umělecké frézování, výroba šperků



TECHNICKÁ SPECIFIKACE



stopka řezná kružnice/rádius zaoblení pracovní výška počet zubů úhel celková délka
6 mm 0,8 / 0,4 mm 25 mm 3 6,2° 75 mm
6 mm 1,5 / 0,75 mm 25 mm 4 5,4° 75 mm
6 mm 3,2 / 1,6 mm 32 mm 3 1° 75 mm
6 mm 6,0 / 3,0 mm 38 mm 2 0,1° 75 mm





řezná kružnice posuv na zub (báze dřevo) posuv na zub (báze plast) posuv na zub (báze hliník,měď neželezné kovy)
0,8 mm 0,019-0,051 mm 0,013-0,038 mm 0,013-0,038 mm
1,5 mm 0,013-0,017 mm 0,010-0,015 mm 0,009-0,011 mm
3,2 mm 0,038-0,064 mm 0,023-0,046 mm 0,023-0,046 mm
6 mm 0,175-0,229 mm 0,102-0,152 mm 0,102-0,152 mm





řezná kružnice posuv na zub (báze dřevo) posuv na zub (báze plast) posuv na zub (báze hliník,měď neželezné kovy)
0,8 mm 1016-2 743 mm/min 685-2057 mm/min 685-2057 mm/min
1,5 mm 889-1143 mm/min 762-1143 mm/min 635-762 mm/min
3,2 mm 2 032-2 540 mm/min 1 270-2 540 mm/min 635-762 mm/min
6 mm 6 350-8 128 mm/min 3 556-5 334 mm/min 3 556-5 334 mm/min



POZN:

- Platné při 18.000 ot/min

- platné pokud hloubka na průchod = pracovní průměr nástroje.

- pokud hloubka na průchod = 2xD, je potřeba hodnotu posuvu na zub zredukovat o 25%

- pokud hloubka na průchod = 3xD, je potřeba hodnotu posuvu na zub zredukova o 50%



URČENÍ

Akrylonitril-butadien-styren (ABS)
Akryl
Akrylový kámen
Hliník
Mosaz
Bronz
Měď
Corian
Coroplast®
Dibond®
Ethafoam
Ethylenvinylacetátová pěna (EVA)
Expandovaný polypropylen (EPP)
Pěnový polystyren (EPS)
Extrudované polystyrenové pěny (XPS)
Lamináty
Desky plošných spojů ze skleněných vláken
Pěnové sandwich desky
Grafit
Vysokohustotní polyethyleny (HDPE)
Vysokohustotní polyuretany (HDU)
LexanTM
MDF / HDF / DVD / PDP
Neželezné kovy
PALFOAMTM
Fenolika
Fenolické kompozity
Plasty
Poly (methylmethakrylát) (PMMA)
Polyetylénová pěna
Polylam
PUR pěny
PVC
Desky z PVC
Titan
Dřevo
XPE pěny (zesíťovaný polyethylen)



POVLAK ZrN

- vytváří tvrdší odolnější břit

- prodlužuje životnost břitu

- předchází hromadění materiálu ve vyklizovacích drážkách při frézování

- umožňuje dosažení vyšších otáček

- umožňuje dosažení vyšších rychlostí posuvu díky optimalizaci geometrie vyklízecích drážek

- eliminuje chvění při větším zatížení-úběru třísky
