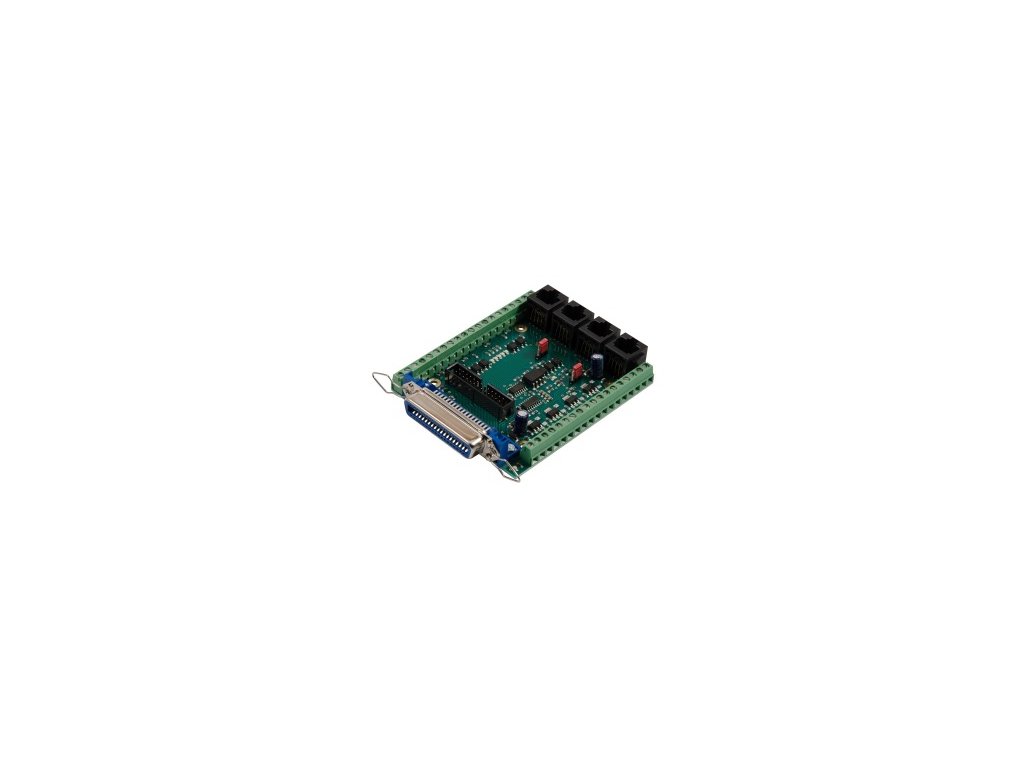

HDBB2 Rozvodná deska CNC

Představujeme HDBB2 - profesionální breakout board od maďarské společnosti CNCdrive, který je specializovaný na přímé připojení servo a krokových motorů pomocí RJ45 konektorů. Tato deska je navržena pro jednoduché a přehledné zapojení 4osých CNC systémů s přímým připojením k servo/stepper driverům.

"HDBB2 - Breakout Board se Specializovanými RJ45 Konektory pro Servo/Stepper Drivery"

HLAVNÍ VÝHODY:

• 4x RJ45 konektory: Přímé připojení servo/stepper driverů pomocí patch kabelů
• 5 izolovaných vstupů: Opticky izolované pro bezpečnost
• 4 open-drain Mosfet výstupy: Pro řízení relé, solenoidů až do 50V
• Analogový výstup 0-5V: Pro softwarové řízení otáček vřetena (VFD)
• Charge pump: Bezpečnostní funkce s možností vypnutí jumperem
• LED indikace: Na všech vstupech a výstupech pro snadnou diagnostiku
• Dual připojení: Centronix-36 (standardní LPT kabel) + IDC-26 (DSUB-25 ribbon)
• Jednoduché zapojení: Přímé propojení s CNCdrive servo drivery

IDEÁLNÍ PRO:

• ✅ 4osé CNC systémy s přímým připojením motorů
• ✅ Systémy používající CNCdrive servo/stepper drivery
• ✅ Aplikace vyžadující jednoduché a přehledné zapojení
• ✅ Projekty s řízením VFD měniče
• ✅ Stroje s vysokonapěťovými výstupy (až 50V)
• ✅ Hobby i profesionální CNC frézky a soustruhy

TECHNICKÁ SPECIFIKACE:

Připojení:

• Centronix-36 konektor: Pro standardní LPT kabel
• IDC-26 konektor: Pro DSUB-25 ribbon připojení
• 4x RJ45 konektory: Pro přímé připojení os (servo/stepper driverů)

Izolované vstupy:

• Počet: 5 opticky izolovaných vstupů
• Typ: Optoisolátory
• Napěťový rozsah: 12-24V DC
• LED indikace: Každý vstup má vlastní LED
• Použití: E-stop, limit switches, home switches, probe

Open-drain Mosfet výstupy:

• Počet: 4 výstupy
• Typ: High-power open-drain Mosfet tranzistory
• Maximální napětí: Až 50V
• Použití: Přímé řízení relé cívek, solenoidů, kontaktorů
• LED indikace: Každý výstup má vlastní LED
• Výhoda: Vysoké napětí bez nutnosti externích driverů

Analogový výstup:

• Počet: 1 analogový výstup
• Rozsah: 0-5V
• Použití: Softwarové řízení otáček vřetena přes VFD měnič
• Řízení: Z UCCNC, Mach3 nebo Mach4 softwaru

Charge pump:

• Funkce: Bezpečnostní signál pro aktivaci driverů
• Ovládání: Jumper pro enable/disable
• Účel: Automatické vypnutí při ztrátě komunikace

RJ45 konektory pro osy:

• Počet: 4 konektory (pro 4 osy)
• Připojení: Přímé propojení s CNCdrive servo/stepper drivery
• Kabely: Standardní "patch cables" (rovné zapojení)
• Výhoda: Čisté a profesionální zapojení bez spousty drátů

APLIKACE 5 VSTUPŮ:

1. Emergency stop (E-stop) - bezpečnostní tlačítko
2. Limit switch 1 - koncový spínač
3. Limit switch 2 - koncový spínač
4. Home switch - referenční bod
5. Probe input - dotykové měření

APLIKACE 4 VÝSTUPŮ (až 50V):

1. Spindle relay - zapnutí vřetena
2. Coolant relay - chladicí kapalina
3. Vacuum relay - odsávání
4. Auxiliary relay - pomocná funkce

BEZPEČNOSTNÍ FUNKCE:

Charge pump:

• Automatická kontrola komunikace
• Při ztrátě komunikace se charge pump zastaví
• Drivery se automaticky deaktivují
• Možnost vypnutí/zapnutí jumperem

Optická izolace vstupů:

• Galvanická izolace všech 5 vstupů
• Ochrana PC a motion controlleru
• Ochrana proti elektromagnetickému rušení
• Maximální bezpečnost

LED INDIKACE:

• 5 LED pro vstupy: Vizuální kontrola stavu vstupů
• 4 LED pro výstupy: Vizuální kontrola stavu výstupů
• Power LED: Indikace napájení
• Snadná diagnostika: Rychlé odhalení problémů

ROZSAH DODÁVKY:

• HDBB2 breakout board
• Dokumentace
• (Kabely se dodávají samostatně)

INSTALACE A NASTAVENÍ:

HDBB2 se připojí k LPT portu PC nebo k motion controlleru (UC300ETH, AXBB-E) pomocí Centronix-36 nebo IDC-26 kabelu. Servo/stepper drivery se připojí přes RJ45 patch kabely. Napájení pro vstupy/výstupy se připojí podle potřeby. Díky LED indikaci je diagnostika velmi jednoduchá. Konfigurace se provádí v softwaru UCCNC, Mach3 nebo Mach4.

KOMPATIBILITA:

Motion controllery:

• UC300ETH
• AXBB-E
• Přímé LPT připojení k PC
• Další controllery s LPT rozhraním

Drivery:

• CNCdrive servo drivery (přímé RJ45 připojení)
• CNCdrive stepper drivery (přímé RJ45 připojení)
• Jiné drivery (přes standardní zapojení)

Software:

• UCCNC (doporučeno)
• Mach3
• Mach4

SROVNÁNÍ S OSTATNÍMI BREAKOUT BOARDY:

KLÍČOVÉ VÝHODY HDBB2:

1. 🔌 RJ45 konektory - Nejčistší a nejprofesionálnější zapojení motorů
2. ⚡ 50V výstupy - Nejvyšší napětí pro přímé řízení relé
3. 🎯 Specializace - Navrženo přímo pro CNCdrive drivery
4. 🛡️ Charge pump - Profesionální bezpečnostní funkce
5. 💡 LED diagnostika - Snadné ladění a kontrola

POZNÁMKA:

HDBB2 je breakout board a vyžaduje motion controller (UC300ETH, AXBB-E) nebo přímé LPT připojení k PC. Není to samostatný motion controller.

ZÁVĚR:

HDBB2 je specializovaný breakout board pro 4osé CNC systémy s důrazem na jednoduché a přehledné zapojení pomocí RJ45 konektorů. Není to deska s nejvyšším počtem I/O (to je UCBB), ale její síla spočívá v přímém připojení servo/stepper driverů a vysokonapěťových výstupech až 50V. Ideální pro projekty používající CNCdrive drivery, kde chcete čisté a profesionální zapojení bez spousty drátů.
