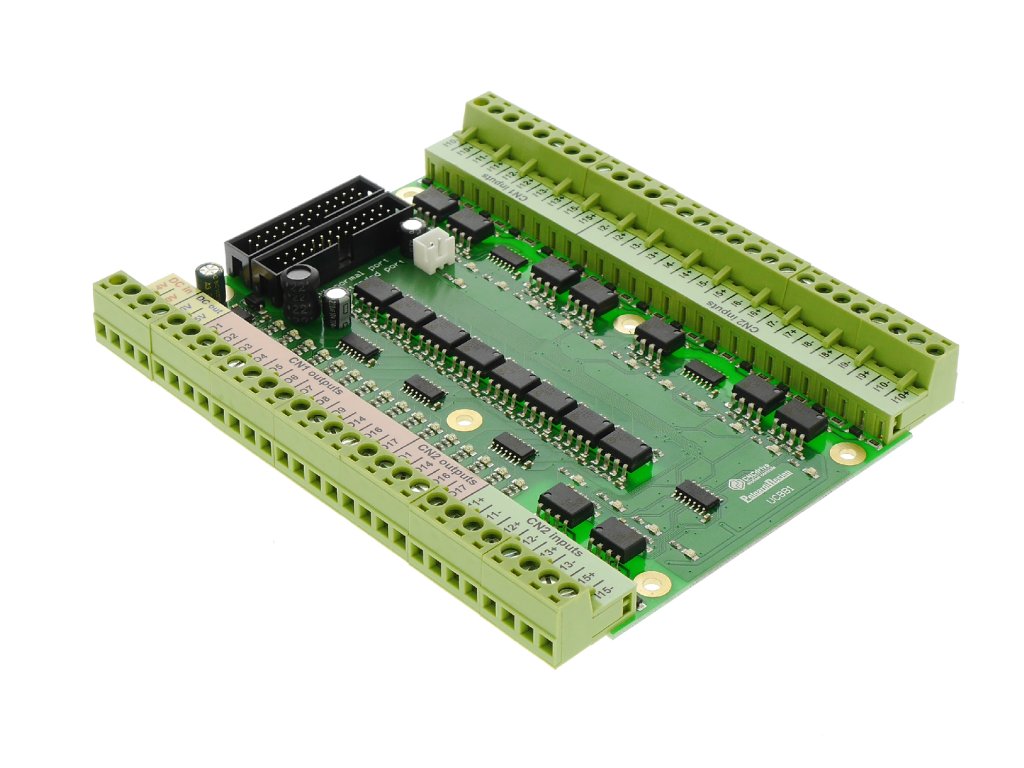

UCBB rozvodná deska CNC

Představujeme UCBB (Universal CNC Breakout Board) - dual-port breakout board od maďarské společnosti CNCdrive s nejvyšším počtem vstupů a výstupů v portfoliu. Tato profesionální deska poskytuje 18 izolovaných vstupů a 16 izolovaných výstupů pro komplexní CNC systémy vyžadující maximální flexibilitu.

HLAVNÍ VÝHODY:

• 2x IDC26 porty: Dual-port konfigurace s LPT pinoutem
• 18 izolovaných vstupů: Nejvyšší počet vstupů v portfoliu CNCdrive
• 16 izolovaných výstupů: Open-drain Mosfet výstupy (24V, 1A)
• Rychlé optoisolátory: 10Mbit/s pro vysokorychlostní aplikace
• 24V I/O: Průmyslový standard napětí
• Šroubovací svorky: Odnímatelné pro snadnou instalaci
• LED indikátory: Na všech vstupech a výstupech
• Univerzální kompatibilita: NPN, PNP, push-pull, line driver výstupy senzorů

IDEÁLNÍ PRO:

• ✅ Komplexní CNC systémy vyžadující maximální počet I/O
• ✅ Víceosé stroje (5, 6 a více os)
• ✅ Stroje s automatickým výměníkem nástrojů (ATC)
• ✅ Průmyslové aplikace s požadavkem na izolaci
• ✅ Systémy s mnoha senzory a spínači
• ✅ Dual-port konfigurace pro rozšířené možnosti
• ✅ Profesionální a poloprofesionální použití

TECHNICKÁ SPECIFIKACE:

Základní parametry:

• Napájení I/O: 24V DC (pro vstupy a výstupy)
• Připojení: 2x IDC26 konektor (dual-port)
• Port 1: Standardní LPT pinout
• Port 2: Input type LPT pinout (piny 2-9 jsou vstupy místo výstupů)
• Terminály: Šroubovací svorky (odnímatelné/pluggable)
• Výrobce: CNCdrive, Maďarsko

Izolované vstupy:

• Počet: 18 opticky izolovaných vstupů
• Typ: Rychlé optoisolátory 10Mbit/s
• Napěťový rozsah: 24V DC
• Kompatibilita: NPN, PNP, push-pull, line driver výstupy
• LED indikace: Každý vstup má vlastní LED
• Použití: Limit switches, home switches, probe, E-stop, senzory

Izolované výstupy:

• Počet: 16 opticky izolovaných výstupů
• Typ: Open-drain N-channel power Mosfet
• Napětí: 24V DC
• Proud: Až 1A na výstup
• LED indikace: Každý výstup má vlastní LED
• Použití: Relé, SSR, solenoid ventily, indikace

Dual-port konfigurace:

• Port 1 (IDC26): Standardní LPT pinout

  • Piny 2-9: Výstupy
  • Piny 10-13, 15: Vstupy

• Port 2 (IDC26): Input type LPT pinout

  • Piny 2-9: Vstupy (místo výstupů!)
  • Piny 10-13, 15: Vstupy

APLIKACE 18 VSTUPŮ:

Poziční vstupy pro 6 os (18 vstupů):

1. X axis: Limit++, Limit--, Home (3 vstupy)
2. Y axis: Limit++, Limit--, Home (3 vstupy)
3. Z axis: Limit++, Limit--, Home (3 vstupy)
4. A axis: Limit++, Limit--, Home (3 vstupy)
5. B axis: Limit++, Limit--, Home (3 vstupy)
6. C axis: Limit++, Limit--, Home (3 vstupy)

Nebo alternativní konfigurace:

• Poziční vstupy 3 os: 9 vstupů (limit++, limit--, home)
• Bezpečnostní vstupy: E-stop, door switch, thermal (3 vstupy)
• Měřicí vstupy: Probe, tool sensor, tool break (3 vstupy)
• ATC vstupy: Tool changer sensors (3 vstupy)

APLIKACE 16 VÝSTUPŮ:

Řízení vřetena:

1. Spindle on/off
2. Spindle direction (CW/CCW)
3. Spindle enable

Chlazení:

4. Coolant pump
5. Mist coolant
6. Flood coolant

Další funkce:

7. Vacuum/dust collector
8. Work light
9. Lubrication pump
10. Air blast
11. Tool changer motor
12. Brake release
13. Pneumatic valve 1
14. Pneumatic valve 2
15. Auxiliary output 1
16. Auxiliary output 2

BEZPEČNOSTNÍ FUNKCE:

Optická izolace:

• Všechny vstupy izolované: Galvanická izolace všech 18 vstupů
• Všechny výstupy izolované: Galvanická izolace všech 16 výstupů
• Rychlé optoisolátory: 10Mbit/s pro vysokorychlostní aplikace
• Ochrana PC: Galvanická izolace chrání motion controller a PC
• Ochrana proti rušení: Maximální odolnost proti EMI

LED INDIKACE:

• 18 LED pro vstupy: Vizuální kontrola stavu všech vstupů
• 16 LED pro výstupy: Vizuální kontrola stavu všech výstupů
• Power LED: Indikace napájení
• Snadná diagnostika: Okamžité odhalení problémů

ŠROUBOVACÍ SVORKY:

• Odnímatelné (pluggable): Snadná instalace a výměna
• Profesionální řešení: Pevné a spolehlivé připojení
• Jasné označení: Každá svorka je popsána
• Snadná údržba: Rychlá výměna při servisu

ROZSAH DODÁVKY:

• UCBB breakout board
• Dokumentace
• (Kabely a napájecí zdroj se dodávají samostatně)

INSTALACE A NASTAVENÍ:

UCBB se připojí k motion controlleru pomocí 2x IDC26 kabelů (dual-port). Napájení 24V DC se připojí k napájecím svorkám. Vstupy a výstupy se připojují přes šroubovací svorky. Díky LED indikaci je diagnostika velmi jednoduchá. Konfigurace se provádí v softwaru UCCNC, Mach3 nebo Mach4.

KOMPATIBILITA:

Motion controllery:

• UC300ETH-5LPT: Ethernet motion controller (připojení k 2 z 5 LPT portů)
• UC400ETH: Ethernet motion controller
• Další controllery s dual-port LPT rozhraním

Kompatibilita senzorů:

• NPN výstupy: Ano
• PNP výstupy: Ano
• Push-pull výstupy: Ano
• Line driver výstupy: Ano
• Mechanické spínače: Ano

Software:

• UCCNC (doporučeno)
• Mach3
• Mach4

📊 SROVNÁNÍ S OSTATNÍMI BREAKOUT BOARDY:

💡 KLÍČOVÉ VÝHODY UCBB:

1. 📊 Nejvyšší počet I/O - 34 celkem (18 in + 16 out)
2. 🔒 Plná izolace - Všechny vstupy i výstupy opticky izolované
3. ⚡ Rychlé optoisolátory - 10Mbit/s pro vysokorychlostní aplikace
4. 🔌 Dual-port - 2x IDC26 pro maximální flexibilitu
5. 🔧 Šroubovací svorky - Profesionální a spolehlivé připojení
6. 💪 24V I/O - Průmyslový standard
7. 💡 LED diagnostika - Snadné ladění a kontrola

POZNÁMKA:

UCBB je breakout board a vyžaduje motion controller (UC300ETH-5LPT, UC400ETH) pro funkci. Není to samostatný motion controller.

KDY ZVOLIT UCBB:

UCBB potřebujete, pokud:

• ✅ Potřebujete maximální počet vstupů a výstupů
• ✅ Máte víceosý stroj (5, 6 a více os)
• ✅ Používáte automatický výměník nástrojů (ATC)
• ✅ Vyžadujete galvanickou izolaci všech I/O
• ✅ Chcete profesionální řešení se šroubovacími svorkami
• ✅ Potřebujete dual-port konfiguraci

UCBB nepotřebujete, pokud:

• ❌ Máte jednoduchý 3osý stroj (stačí UCSB)
• ❌ Chcete přímé připojení motorů přes RJ45 (zvolte HDBB2)
• ❌ Chcete kompletní motion controller (zvolte AXBB-E)

ZÁVĚR:

UCBB je absolutní špička v oblasti breakout boardů z hlediska počtu vstupů a výstupů. S 18 izolovanými vstupy a 16 izolovanými výstupy poskytuje nejvyšší kapacitu I/O v portfoliu CNCdrive. Dual-port konfigurace, rychlé optoisolátory 10Mbit/s, 24V průmyslové napětí a šroubovací svorky z něj činí ideální řešení pro komplexní víceosé CNC systémy a profesionální aplikace.
