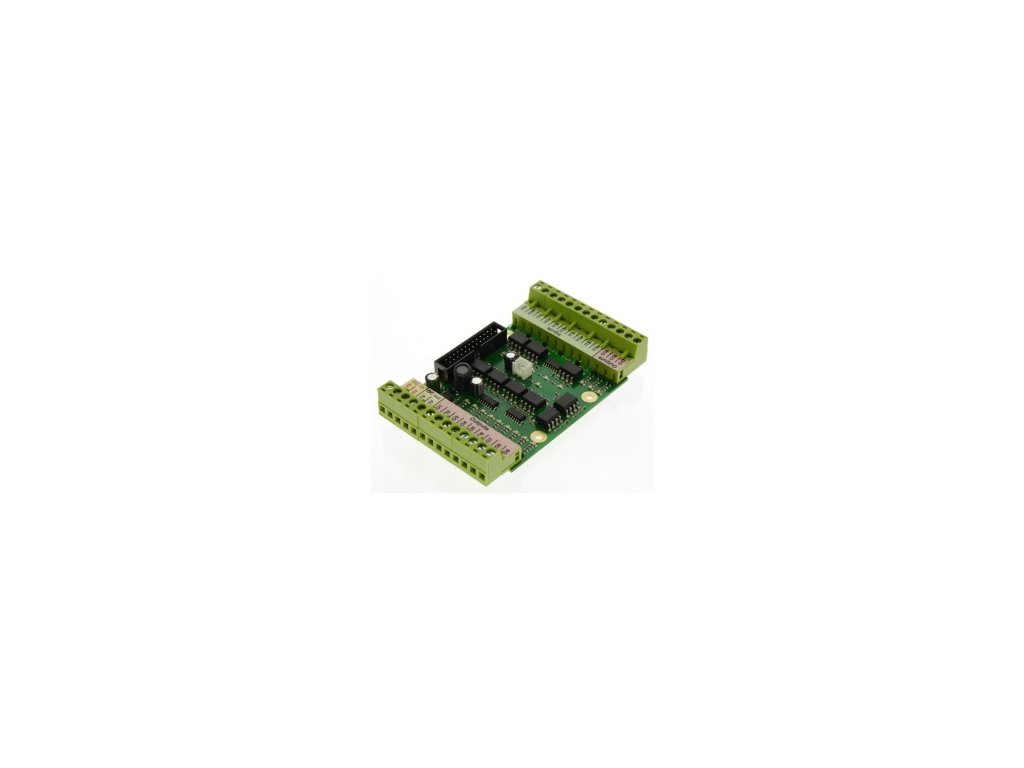

UCSB Rozvodná deska CNC

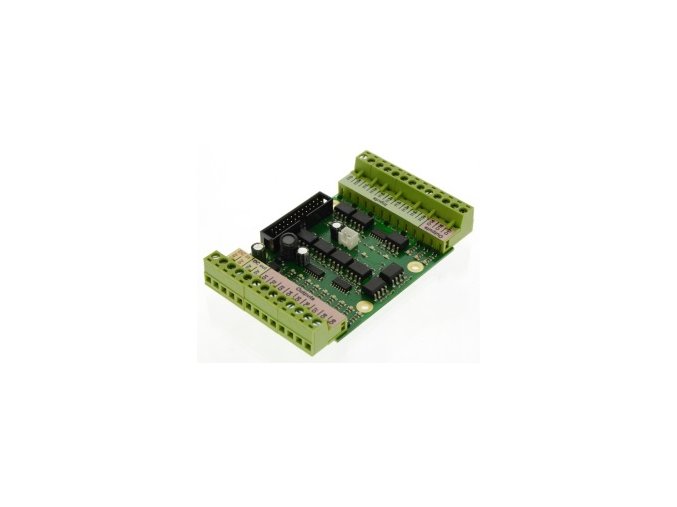

Představujeme UCSB (Universal CNC Single-port Board) - kompaktní single-port breakout board od maďarské společnosti CNCdrive, který dokonale doplňuje motion controllery UC300ETH nebo AXBB-E. Tato profesionální deska poskytuje 12 izolovaných výstupů a 5 izolovaných vstupů pro kompletní CNC systém s důrazem na bezpečnost a spolehlivost.

HLAVNÍ VÝHODY:

• Single-port řešení: Kompaktní deska s 1x IDC26 portem
• 5 izolovaných vstupů: Rychlé optoisolátory 10Mbit/s
• 12 izolovaných výstupů: Open-drain Mosfet výstupy (24V, 1A)
• Plná izolace: Všechny I/O opticky izolované
• 24V I/O: Průmyslový standard napětí
• Šroubovací svorky: Odnímatelné pro snadnou instalaci
• LED indikátory: Na všech vstupech a výstupech
• Univerzální kompatibilita: NPN, PNP, push-pull, line driver výstupy senzorů
• Kompaktní design: Menší než UCBB, ale s plnou izolací

IDEÁLNÍ PRO:

• ✅ Standardní 3osé CNC systémy (frézky, soustruhy)
• ✅ Doplnění UC300ETH nebo AXBB-E motion controllerů
• ✅ Profesionální i hobby projekty vyžadující izolaci
• ✅ Upgrade stávajících CNC strojů
• ✅ Aplikace s průmyslovým prostředím (24V standard)
• ✅ Projekty s omezeným prostorem (kompaktní design)
• ✅ Vzdělávací instituce a školy

TECHNICKÁ SPECIFIKACE:

Základní parametry:

• Napájení I/O: 24V DC
• Připojení: 1x IDC26 konektor (standardní LPT pinout)
• Terminály: Šroubovací svorky (odnímatelné/pluggable)
• Výrobce: CNCdrive, Maďarsko

Izolované vstupy:

• Počet: 5 opticky izolovaných vstupů
• Typ: Rychlé optoisolátory 10Mbit/s
• Napěťový rozsah: 24V DC
• Kompatibilita: NPN, PNP, push-pull, line driver výstupy
• LED indikace: Každý vstup má vlastní LED
• Použití: Limit switches, home switches, probe, E-stop, door switch

Izolované výstupy:

• Počet: 12 opticky izolovaných výstupů
• Typ: Open-drain N-channel power Mosfet
• Napětí: 24V DC
• Proud: Až 1A na výstup
• LED indikace: Každý výstup má vlastní LED
• Použití: Relé, SSR, solenoid ventily, indikace, pneumatika

APLIKACE 5 VSTUPŮ:

Standardní konfigurace pro 3osý stroj:

1. Emergency stop (E-stop) - bezpečnostní tlačítko
2. X axis limit/home - koncový/referenční spínač
3. Y axis limit/home - koncový/referenční spínač
4. Z axis limit/home - koncový/referenční spínač
5. Probe input - dotykové měření nástroje

Alternativní konfigurace:

• 3x Limit switches (X, Y, Z)
• 1x E-stop
• 1x Door switch (bezpečnostní dveře)

APLIKACE 12 VÝSTUPŮ:

Řízení vřetena:

1. Spindle on/off - zapnutí/vypnutí vřetena
2. Spindle direction (CW/CCW) - směr otáčení
3. Spindle enable - povolení vřetena

Chlazení a odsávání:

4. Coolant pump - chladicí kapalina
5. Mist coolant - mlhové chlazení
6. Flood coolant - zaplavovací chlazení
7. Vacuum/dust collector - odsávání

Další funkce:

8. Work light - pracovní osvětlení
9. Lubrication pump - mazání
10. Air blast - ofuk vzduchem
11. Pneumatic valve 1 - pneumatický ventil
12. Auxiliary output - pomocný výstup

BEZPEČNOSTNÍ FUNKCE:

Optická izolace:

• Všechny vstupy izolované: Galvanická izolace všech 5 vstupů
• Všechny výstupy izolované: Galvanická izolace všech 12 výstupů
• Rychlé optoisolátory: 10Mbit/s pro vysokorychlostní aplikace
• Ochrana PC: Galvanická izolace chrání motion controller a PC
• Ochrana proti rušení: Maximální odolnost proti EMI

LED INDIKACE:

• 5 LED pro vstupy: Vizuální kontrola stavu všech vstupů
• 12 LED pro výstupy: Vizuální kontrola stavu všech výstupů
• Power LED: Indikace napájení
• Snadná diagnostika: Okamžité odhalení problémů

ŠROUBOVACÍ SVORKY:

• Odnímatelné (pluggable): Snadná instalace a výměna
• Profesionální řešení: Pevné a spolehlivé připojení
• Jasné označení: Každá svorka je popsána
• Snadná údržba: Rychlá výměna při servisu

ROZSAH DODÁVKY:

• UCSB breakout board
• Dokumentace
• (IDC26 kabel a napájecí zdroj se dodávají samostatně)

INSTALACE A NASTAVENÍ:

UCSB se jednoduše připojí k motion controlleru (UC300ETH nebo AXBB-E) pomocí IDC26 kabelu. Napájení 24V DC se připojí k napájecím svorkám. Vstupy a výstupy se připojují přes šroubovací svorky. Díky LED indikaci je diagnostika velmi jednoduchá. Konfigurace se provádí v softwaru UCCNC, Mach3 nebo Mach4.

KOMPATIBILITA:

Motion controllery:

• UC300ETH-5LPT: Ethernet motion controller (připojení k 1 z 5 LPT portů)
• AXBB-E: Ethernet motion controller (připojení k rozšiřujícímu IDC26 portu)
• UC400ETH: Ethernet motion controller
• Další controllery s LPT rozhraním

Kompatibilita senzorů:

• NPN výstupy: Ano
• PNP výstupy: Ano
• Push-pull výstupy: Ano
• Line driver výstupy: Ano
• Mechanické spínače: Ano

Software:

• UCCNC (doporučeno)
• Mach3
• Mach4

📊 SROVNÁNÍ S OSTATNÍMI BREAKOUT BOARDY:

💡 KLÍČOVÉ VÝHODY UCSB:

1. ⚖️ Ideální poměr I/O - 12 výstupů + 5 vstupů pro standardní CNC
2. 🔒 Plná izolace - Všechny vstupy i výstupy opticky izolované
3. ⚡ Rychlé optoisolátory - 10Mbit/s pro vysokorychlostní aplikace
4. 📦 Kompaktní - Menší než UCBB, ale s plnou izolací
5. 🔧 Šroubovací svorky - Profesionální a spolehlivé připojení
6. 💪 24V I/O - Průmyslový standard
7. 💡 LED diagnostika - Snadné ladění a kontrola
8. 💰 Dobrý poměr cena/výkon - Levnější než UCBB, ale s izolací

⚠️ POZNÁMKA:

UCSB je breakout board a vyžaduje motion controller (UC300ETH, AXBB-E) pro funkci. Není to samostatný motion controller.

🎯 KDY ZVOLIT UCSB:

UCSB zvolte, pokud:

• ✅ Máte standardní 3osý CNC stroj (frézka, soustruh)
• ✅ Potřebujete galvanickou izolaci všech I/O
• ✅ Chcete profesionální řešení se šroubovacími svorkami
• ✅ Nepotřebujete tolik I/O jako u UCBB
• ✅ Chcete kompaktní design
• ✅ Hledáte dobrý poměr cena/výkon s izolací

UCSB NEZVOLTE, pokud:

• ❌ Potřebujete více než 5 vstupů (zvolte UCBB s 18 vstupy)
• ❌ Potřebujete více než 12 výstupů (zvolte UCBB s 16 výstupy)
• ❌ Chcete přímé připojení motorů přes RJ45 (zvolte HDBB2)
• ❌ Chcete kompletní motion controller (zvolte AXBB-E)
• ❌ Potřebujete analogový výstup pro VFD (není součástí UCSB)

🔍 DŮLEŽITÉ UPOZORNĚNÍ:

UCSB NEMÁ:

• ❌ Analogový výstup 0-10V (pro VFD)
• ❌ Analogové vstupy (pro override potenciometry)
• ❌ Charge pump výstup
• ❌ Relé výstupy (má Mosfet výstupy)

Pokud potřebujete analogový výstup pro VFD, budete potřebovat:

• Motion controller s analogovým výstupem (např. AXBB-E)
• Nebo externí modul pro řízení VFD

🎯 ZÁVĚR:

UCSB je ideální volba pro standardní 3osé CNC systémy, které vyžadují galvanickou izolaci všech vstupů a výstupů. S 5 izolovanými vstupy a 12 izolovanými výstupy poskytuje dostatečnou kapacitu pro většinu hobby i profesionálních projektů. Kompaktní design, rychlé optoisolátory 10Mbit/s, 24V průmyslové napětí a šroubovací svorky z něj činí profesionální řešení s výborným poměrem cena/výkon.

UCSB představuje profesionální a kompletní I/O řešení pro CNC systémy postavené na motion controllerech UC300ETH nebo AXBB-E. Díky izolovaným vstupům/výstupům, analogovému výstupu pro VFD a bezpečnostním funkcím získáváte spolehlivý a bezpečný systém, který splňuje i náročné průmyslové požadavky.
