Laserové hlavy PLH3D 6W

1934/PLH2 1934/PLH4 1934/PLH6 Zvolte variantu
  • 1 z 2

Nejpreferovanější verze laserových hlav série PLH-3D. Profesionální gravírovací laserová hlava s výkonným chladícím systémem a robustním designem pro náročné průmyslové aplikace.


  • 16 201,90 Kč 22 988,79 Kč 18 742,90 Kč od 16 201,90 Kč včetně DPH
  • Zvolte variantu6-10 pracovních dnů6-10 pracovních dnů6-10 pracovních dnů
    Můžeme doručit do: 31.5.2024 31.5.2024 31.5.2024
13 390 Kč 18 999 Kč 15 490 Kč od 13 390 Kč
  • Varianta
Kategorie: Laserové hlavy PLH3D

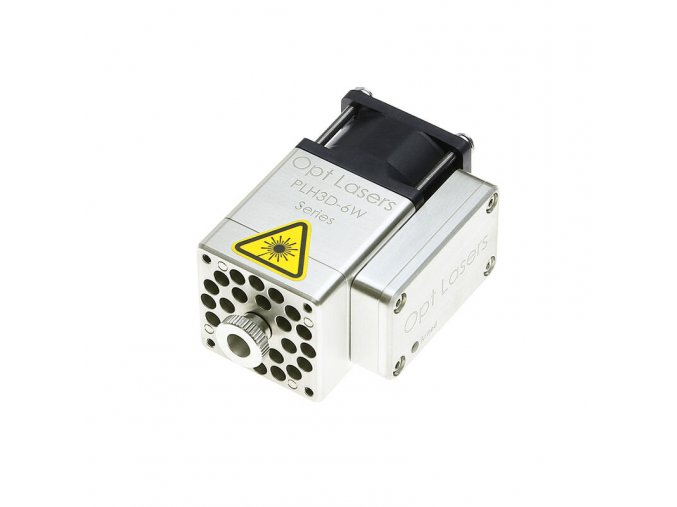

PLH3D-6W-XF je nejprodávanější verzí 6W diodového laseru. Umožňuje řezat a gravírovat různé materiály (dřevo, lepenka, guma, papír, textil, kůže, plast, balza, překližka,..) příp. značit nerezové oceli a oceli s nízkou vodivostí. Díky jedinečné integraci ovladače uvnitř laserové hlavy je minimalizována vzdálenost spojení laserové diody a budiče. Tím je zajištěna její účinnější ochrana, umožněna vysokofrekvenční modulace proudu a eliminovány indukční efekty během zapínání. Laserová hlava je vybavena vedle vstupu pro analogové řízení 0-5V též vstupem pro analogové řízení 0-10V. Gravírovací laser PLH3D-6W-XF má továrně přednastavené zaostření 60,0 mm. Laserová hlava PLH3D-6W-XF obsahuje systém tepelné ochrany, který chrání laserovou diodu před přehřátím a násobně tak prodlužuje její životnost. Systém je navržena tak, aby automaticky vypnul laserovou hlavu pokaždé, když její teplota přesáhne 47°C. Analogový vstup pro řízení je chráněn Zenerovou diodou 5V1. Laserová dioda je chráněna Schottkyho diodou, která ji chrání před zpětným napětím a ESD. Laserová hlava nevyžaduje žádné další chlazení. Tělo funguje jako chladič a konstrukce ventilátoru umožňuje, jeho fungování jako vzduchová tryska, která vedle chlazení zajišťuje i ochranu čočky před kouřem a výpary.



TECHNICKÁ SPECIFIKACE



vstupní napětí: 12-24V
výkon laserové diody 6W
fokus(ohnisková vzdálenost): 20-120 mm
vlnová délka: 450 nm
max. výkon: 225 kW/cm2
vstup prořízení 2x (0 - 5V Analog/TTL/PWM; 0 - 24V TTL/PWM)

výkon ventilátoru: 43 m3/h

požadovaná teplota okolního prostředí: 0-45°C
hlučnost: 58 dB
rozměry: 40 x 54 x 78 mm
hmotnost: 210 g





OBSAH DODÁVKY


Laserová hlava PLH3D-6W-XF
Vysokorychlostní ovladač s analogovými a PWM / TTL vstupy
Nástroj pro nastavení objektivu PLH3D
Gravírovací čočka s vysokým rozlišením (přednastaveno z výroby)
Vysoce efektivní gravírovací čočka
Spojovací lišta pro prodloužení vodičů



PLH3D 6WXF - ukázka řezání překližky
