UC300ETH - 5LPT

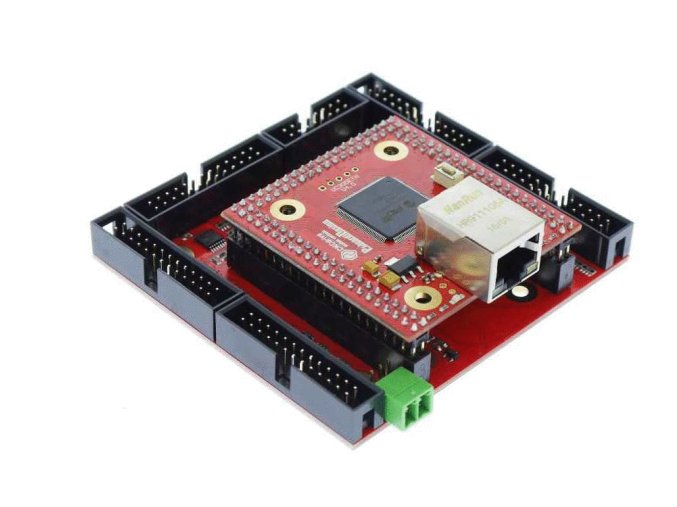

Představujeme UC300ETH-5LPT - profesionální Ethernet motion controller od maďarské společnosti CNCdrive, který revolucionizuje způsob řízení CNC strojů. Toto pokročilé zařízení emuluje až 5 paralelních portů (LPT) a poskytuje výkonné a spolehlivé Ethernet připojení místo zastaralých LPT portů, které moderní počítače již neobsahují.

"UC300ETH-5LPT je dokonalé řešení pro upgrade starších CNC strojů. Místo hledání starého PC s LPT portem jednoduše připojíte moderní počítač přes Ethernet a máte okamžitě spolehlivější a rychlejší komunikaci. Emulace 5 LPT portů znamená, že můžete připojit prakticky jakýkoli breakout board nebo driver, který byl navržen pro paralelní port. Pro mě je to ideální most mezi starými a novými technologiemi."

HLAVNÍ VÝHODY:

• Ethernet komunikace: Rychlé a spolehlivé připojení místo zastaralého LPT
• Emulace 5 LPT portů: Kompatibilita s existujícími breakout boardy a drivery
• Až 6 os: Řízení komplexních CNC strojů s více osami
• Vysoká frekvence: Až 400 kHz pro plynulé pohyby a vysokou přesnost
• 2 analogové výstupy: 0-10V pro řízení dvou VFD frekvenčních měničů
• MPG podpora: Připojení manuálního ovladače (handwheel)
• Univerzální kompatibilita: Podporuje UCCNC, Mach3 a Mach4
• Upgrade řešení: Ideální pro modernizaci starších CNC strojů

Ideální pro:

• Upgrade starších CNC strojů s LPT řízením na Ethernet
• Stavbu nových CNC strojů s moderním řízením
• Aplikace vyžadující vysokou přesnost a spolehlivost
• Stroje s více osami (4, 5, 6 os)
• Použití s existujícími LPT breakout boardy
• Průmyslové a komerční použití

TECHNICKÁ SPECIFIKACE:

Základní parametry:

• Počet os: Až 6 os (step/direction)
• Maximální frekvence: 400 kHz
• Komunikace: Ethernet 10/100 Mbit/s
• Emulace: Až 5 paralelních portů (LPT)
• Napájení: 5V DC (USB napájení z PC)
• Výrobce: CNCdrive, Maďarsko

Vstupy a výstupy:

Step/Direction výstupy:

• 6 os step/direction signály
• Diferenciální výstupy pro dlouhé vzdálenosti
• Vysoká rychlost až 400 kHz
• Kompatibilní se všemi step/dir drivery

Analogové výstupy:

• 2x analogový výstup 0-10V
• Pro řízení VFD frekvenčních měničů
• Možnost řízení dvou vřeten současně
• PWM modulace pro přesné řízení otáček

Digitální vstupy/výstupy:

• Emulace všech pinů 5 LPT portů
• Kompatibilní s existujícími breakout boardy
• Flexibilní konfigurace podle potřeby
• Podpora limit switches, home switches, emergency stop

MPG port:

• Dedikovaný port pro manuální ovladač (handwheel)
• Podpora až 3 os současně
• Vysoká citlivost a přesnost
• Kompatibilní se standardními MPG enkodéry

Rozšiřující porty:

• Možnost připojení existujících LPT breakout boardů
• Kompatibilita s širokou škálou příslušenství
• Flexibilní rozšíření podle potřeby

SOFTWAROVÁ KOMPATIBILITA:

UCCNC (doporučeno):

• Nativní podpora všech funkcí UC300ETH-5LPT
• RS274 G/M-code interpreter
• Neomezené uživatelské makra
• Exact stop a continuous velocity interpolation
• G54-G59 work offsets
• 3D toolpath viewer
• Rigid tapping (G33.1/G33.2)
• Backlash kompenzace
• MPG (manuální ovladač) plná podpora
• Základní CAM s DXF importem
• Plugin rozhraní (C#/VB/C++)

Mach3:

• Plná kompatibilita
• Všechny standardní funkce
• Ideální pro upgrade existujících Mach3 systémů

Mach4:

• Plná kompatibilita
• Moderní uživatelské rozhraní
• Pokročilé funkce

VÝHODY OPROTI LPT PORTU:

Spolehlivost:

• Žádné problémy s timing a latencí Windows
• Stabilní komunikace bez výpadků
• Odolnost vůči elektromagnetickému rušení

Kompatibilita:

• Funguje s moderními PC bez LPT portu
• Kompatibilní s Windows 7/8/10/11
• Žádné problémy s ovladači

Výkon:

• Vyšší frekvence než klasický LPT (až 400 kHz)
• Plynulejší pohyby
• Lepší přesnost

Flexibilita:

• Dlouhé Ethernet kabely (až 100 m)
• Snadné umístění PC mimo dílnu
• Možnost vzdáleného řízení

APLIKACE:

• CNC frézky: 3, 4, 5 nebo 6osé stroje
• CNC soustruhy: S řízenou osou C
• Plazmové řezačky: S THC (Torch Height Control)
• Laserové řezačky: S PWM řízením výkonu
• Gravírovací stroje: Vysoká přesnost a rychlost
• Retrofit projekty: Modernizace starých CNC strojů

ROZSAH DODÁVKY:

• UC300ETH-5LPT motion controller
• USB napájecí kabel
• Ethernet kabel
• Montážní příslušenství
• Přístup k dokumentaci a software

INSTALACE A NASTAVENÍ:

UC300ETH-5LPT se jednoduše připojí k PC pomocí Ethernet kabelu a napájí se přes USB port. Konfigurace se provádí v softwaru UCCNC, Mach3 nebo Mach4. Všechny parametry včetně frekvence kroků, pinů, vstupů a výstupů jsou plně konfigurovatelné podle vašich potřeb. Emulace LPT portů zajišťuje kompatibilitu s existujícími breakout boardy a drivery.

KOMPATIBILNÍ BREAKOUT BOARDY:

• Všechny standardní LPT breakout boardy
• C10, C11, C25 breakout boardy od CNCdrive
• BOB (Break Out Board) od různých výrobců
• Existující LPT drivery a příslušenství

POZNÁMKA: Pro kompletní CNC systém je nutné dokoupit:

• Breakout board (pokud není integrovaný v driverech)
• Krokové nebo servo motory
• Drivery motorů (step/direction typ)
• Napájecí zdroj pro motory
• Koncové spínače a emergency stop
• Software licence (UCCNC doporučeno)

UC300ETH-5LPT představuje ideální řešení pro modernizaci starších CNC strojů nebo stavbu nových systémů s využitím osvědčených LPT komponentů. Díky emulaci až 5 paralelních portů a spolehlivé Ethernet komunikaci získáváte to nejlepší z obou světů - kompatibilitu se stávajícím hardware a výhody moderní technologie.
