UC400ETH

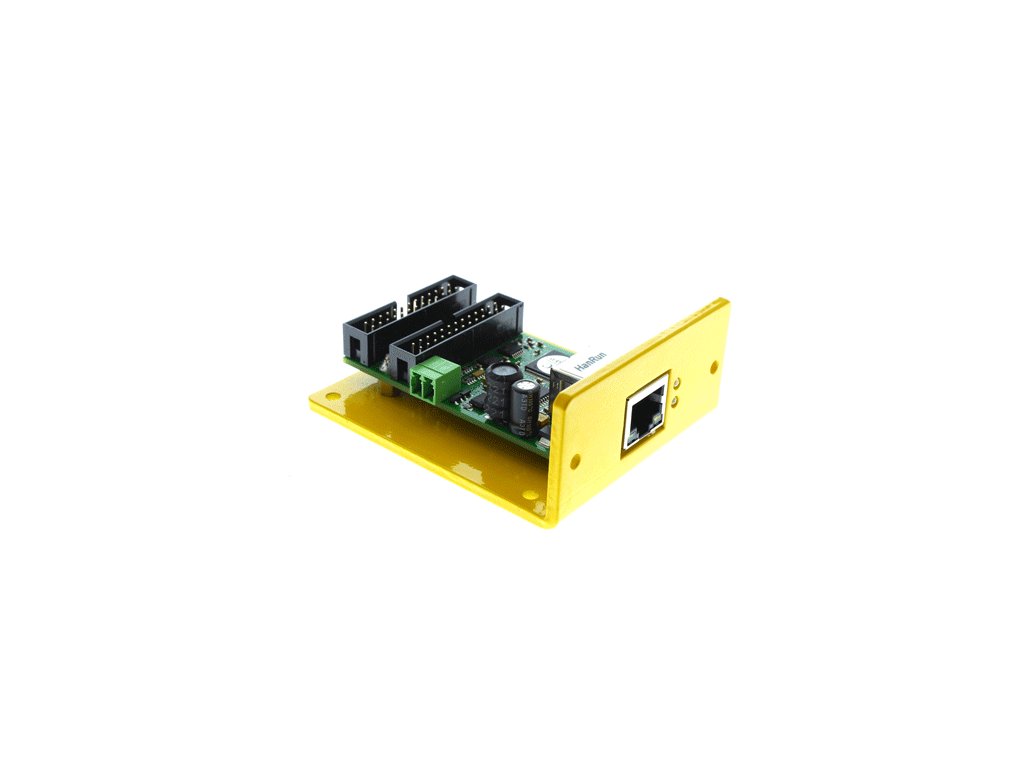

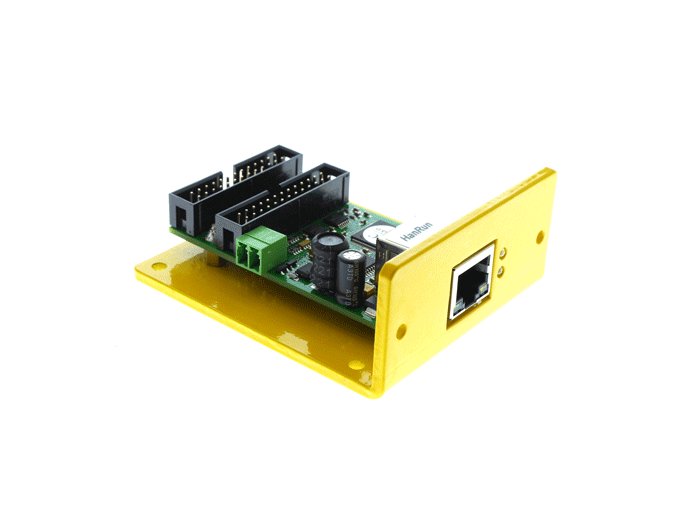

Představujeme UC400ETH - výkonný Ethernet motion controller od maďarské společnosti CNCdrive, který kombinuje pokročilý motion controller s plnohodnotným breakout boardem v jednom kompaktním zařízení. UC400ETH představuje vylepšenou verzi populárního UC300ETH s rozšířenými funkcemi a vyšším výkonem pro náročnější CNC aplikace.

"UC400ETH je logický krok vpřed oproti UC300ETH. Kombinuje osvědčenou spolehlivost Ethernet komunikace s integrovaným breakout boardem, který má vše, co potřebujete - izolované vstupy/výstupy, dva analogové výstupy pro VFD, MPG port. Pro profesionální CNC stroje, kde chcete mít vše v jednom zařízení bez nutnosti dalších breakout boardů, je to ideální volba."

Co je UC400ETH

UC400ETH je Ethernet motion controller s integrovaným breakout boardem, který poskytuje kompletní řešení pro řízení CNC strojů až se 6 osami. Oproti UC300ETH-5LPT, který emuluje paralelní porty, má UC400ETH integrované vstupy a výstupy přímo na desce, což eliminuje potřebu externího breakout boardu pro základní aplikace.

HLAVNÍ VÝHODY:

• Ethernet komunikace: Rychlé a spolehlivé připojení bez USB problémů
• Až 6 os: Řízení komplexních CNC strojů s více osami
• Vysoká frekvence: Až 400 kHz pro plynulé pohyby a vysokou přesnost
• Integrovaný breakout board: 8 izolovaných vstupů + 8 izolovaných výstupů
• 2 analogové výstupy: 0-10V pro řízení dvou VFD frekvenčních měničů
• MPG port: Dedikovaný port pro ruční ovladač (handwheel)
• Rozšiřitelnost: Možnost připojení dalších breakout boardů
• Univerzální kompatibilita: Podporuje UCCNC, Mach3 a Mach4

Ideální pro:

• Profesionální CNC frézky a obráběcí centra
• Stroje s více vřeteny (2 VFD výstupy)
• Aplikace vyžadující vysokou přesnost a spolehlivost
• Víceosé CNC stroje (4, 5, 6 os)
• Upgrade stávajících CNC strojů na Ethernet řízení
• Průmyslové a komerční použití

TECHNICKÁ SPECIFIKACE:

Základní parametry:

• Počet os: Až 6 os (step/direction)
• Maximální frekvence: 400 kHz
• Komunikace: Ethernet 10/100 Mbit/s
• Napájení: 12-24V DC
• Výrobce: CNCdrive, Maďarsko

Izolované vstupy:

• Počet: 8 izolovaných vstupů
• Typ: Optoisolátory
• Napěťový rozsah: 12-24V DC
• Rychlost: Vysoká rychlost pro přesné čtení
• Použití: Limit switches, home switches, probe, emergency stop

Vlastnosti vstupů:

• Galvanická izolace pro ochranu controlleru
• LED indikace stavu každého vstupu
• Kompatibilní s NPN/PNP senzory
• Ochrana proti přepětí

Izolované výstupy:

• Počet: 8 izolovaných výstupů
• Typ: Relé nebo solid state (podle verze)
• Použití: Spindle on/off, coolant, mist, flood, vacuum

Vlastnosti výstupů:

• Galvanická izolace
• LED indikace stavu každého výstupu
• Vysoká spínací kapacita
• Vhodné pro AC i DC zátěže

Analogové výstupy:

• Počet: 2 analogové výstupy
• Rozsah: 0-10V
• Použití: Řízení dvou VFD frekvenčních měničů
• Výhoda: Možnost řízení dvou vřeten současně

MPG port:

• Dedikovaný port: Pro připojení ručního ovladače (handwheel)
• Podpora: Až 3 osy současně
• Vysoká citlivost: Přesné manuální polohování

Step/Direction výstupy:

• Počet os: 6 os
• Frekvence: Až 400 kHz
• Typ: Diferenciální výstupy
• Kompatibilita: Všechny step/dir drivery

SOFTWAROVÁ KOMPATIBILITA:

UCCNC (doporučeno):

• Nativní podpora všech funkcí UC400ETH
• RS274 G/M-code interpreter
• Neomezené uživatelské makra
• Exact stop a continuous velocity interpolation
• G54-G59 work offsets
• 3D toolpath viewer
• Rigid tapping (G33.1/G33.2)
• Backlash kompenzace
• MPG (manuální ovladač) plná podpora
• Základní CAM s DXF importem
• Plugin rozhraní (C#/VB/C++)

Mach3:

• Plná kompatibilita
• Všechny standardní funkce

Mach4:

• Plná kompatibilita
• Moderní uživatelské rozhraní

SROVNÁNÍ S OSTATNÍMI MOTION CONTROLLERY:

UC100 (USB):

• USB připojení
• Až 100 kHz
• Základní řešení pro hobby

UC300ETH-5LPT:

• Ethernet připojení
• Emulace 5 LPT portů
• Vyžaduje externí breakout board
• Až 400 kHz

UC400ETH (tento produkt):

• Ethernet připojení
• Integrovaný breakout board
• 2 analogové výstupy (0-10V)
• MPG port
• Až 400 kHz

AXBB-E:

• Ethernet připojení
• Integrovaný breakout board
• Až 400 kHz
• Nejvyšší výkon

VÝHODY UC400ETH OPROTI UC300ETH:

Integrovaný breakout board:

• Není nutný externí breakout board pro základní aplikace
• Úspora místa a kabeláže
• Nižší celková cena systému

2 analogové výstupy:

• Možnost řízení dvou VFD současně
• Ideální pro stroje s více vřeteny
• Flexibilnější konfigurace

MPG port:

• Dedikovaný port pro ruční ovladač
• Jednodušší připojení než u UC300ETH

APLIKACE:

• CNC frézky: 3, 4, 5 nebo 6osé stroje
• CNC soustruhy: S řízenou osou C
• Stroje s více vřeteny: 2 VFD výstupy
• Plazmové řezačky: S THC (Torch Height Control)
• Laserové řezačky: S PWM řízením výkonu
• Gravírovací stroje: Vysoká přesnost a rychlost
• Retrofit projekty: Modernizace starých CNC strojů

ROZSAH DODÁVKY:

• UC400ETH motion controller
• Napájecí kabel
• Ethernet kabel
• Montážní příslušenství
• Přístup k dokumentaci a software

INSTALACE A NASTAVENÍ:

UC400ETH se jednoduše připojí k PC pomocí Ethernet kabelu a k napájení 12-24V DC. Konfigurace se provádí v softwaru UCCNC, Mach3 nebo Mach4. Všechny parametry včetně frekvence kroků, pinů, vstupů a výstupů jsou plně konfigurovatelné podle vašich potřeb.

POZNÁMKA:

Pro kompletní CNC systém je nutné dokoupit:

• Krokové nebo servo motory
• Drivery motorů (step/direction typ)
• Napájecí zdroj pro motory
• VFD frekvenční měnič (pokud používáte vřeteno)
• Koncové spínače a emergency stop
• Software licence (UCCNC doporučeno)

Pro rozšíření I/O lze připojit další breakout boardy (UCSB, HDBB2).

✅ SHRNUTÍ

UC400ETH představuje vynikající kompromis mezi cenou a výkonem. Kombinuje spolehlivou Ethernet komunikaci s integrovaným breakout boardem, který poskytuje všechny základní vstupy a výstupy včetně dvou analogových výstupů pro VFD. Pro profesionální CNC aplikace, kde chcete mít kompaktní a spolehlivé řešení bez nutnosti externích breakout boardů, je UC400ETH ideální volbou.
