OBSAH MONTÁŽNÍ SADY OPTLASERS PLH3D 6W XF+ PRO CNC SYSTÉMY STEPCRAFT:

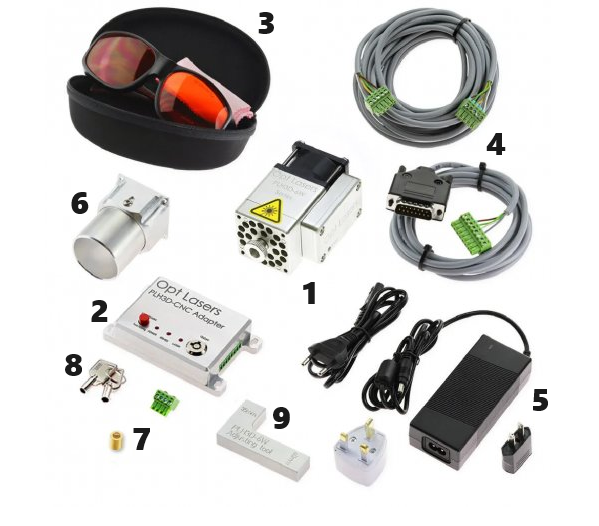

1) Laserová gravírovací hlava PLH3D-6W-XF nebo PLH3D-6W(od Opt Lasers)
2) Řídící jednotka laserové hlavy
3) Ochranné brýle
4) Propojovací kabeláž
5) Napájecí adaptér
6) Ofuková tryska
7) Laserová čočka pro vysoké rozlišení
8) Bezpečnostní klíč
9) Distanční L-profil
postup PŘIPOJENÍ LASERové hlavy K CNC SYSTÉMU STEPCRAFT

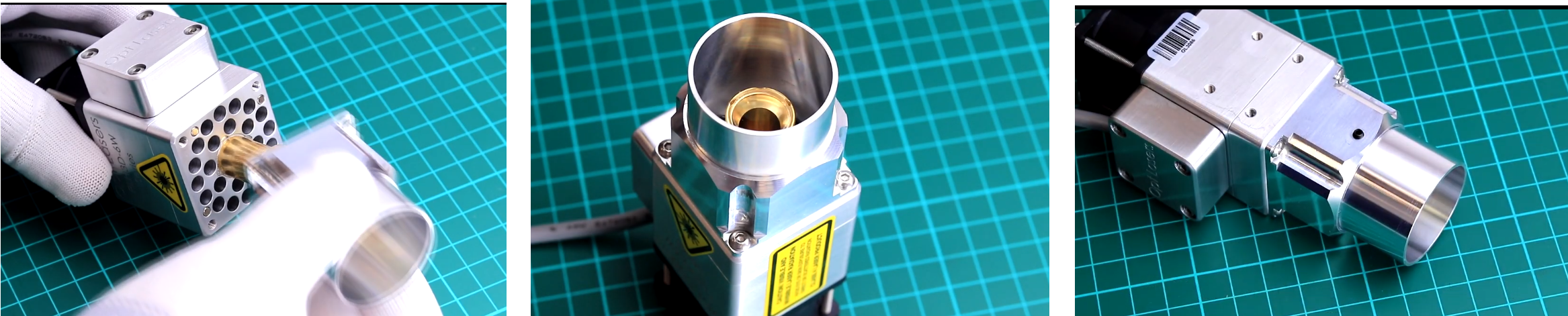

1) Namontujte ofukovou trysku na laserovou hlavu
2) Vložte laserovou hlavu Opt Lasers do příruby pro upínání pracovních jednotek

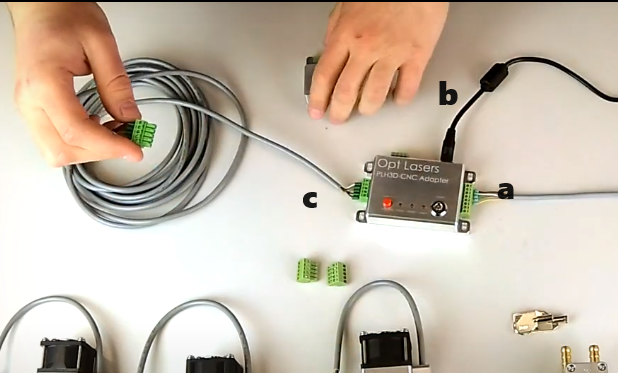

3) Připojte k řídící jednotce kabel pro připojení k CNC systému (a), napájecí adaptér (b), kabel pro řízení laserové hlavy (c)

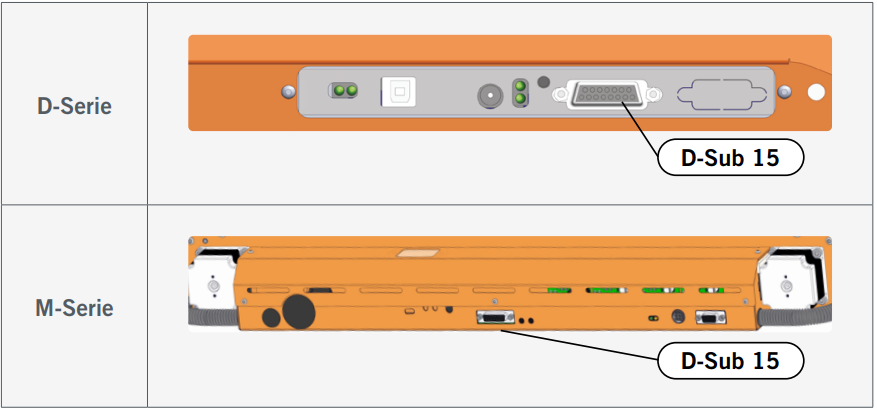

4) Připojte řídící jednotku Opt Lasers k vypnutému CNC systému Stepcraft

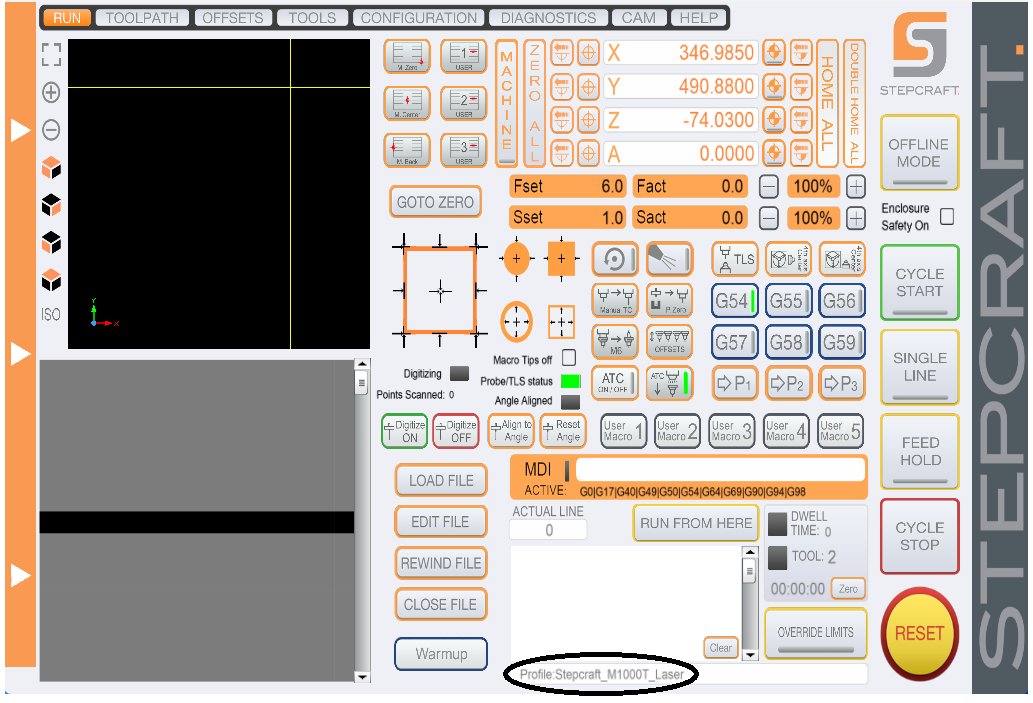

5) Spusťte řídící software vašeho CNC (UCCNC) v Laser profilu

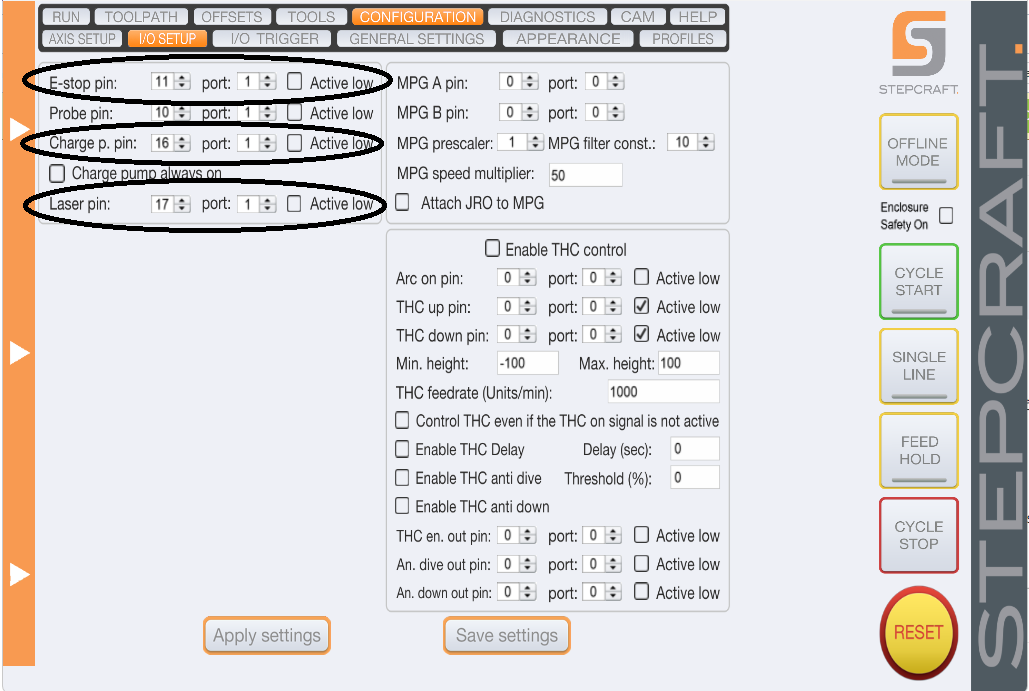

6) Zkontrolujte zda v kartě I/O SETUP máte nastaveny parametry E-stop pin; Charge p. pin; Laser pin stejně jako na obrázku níže

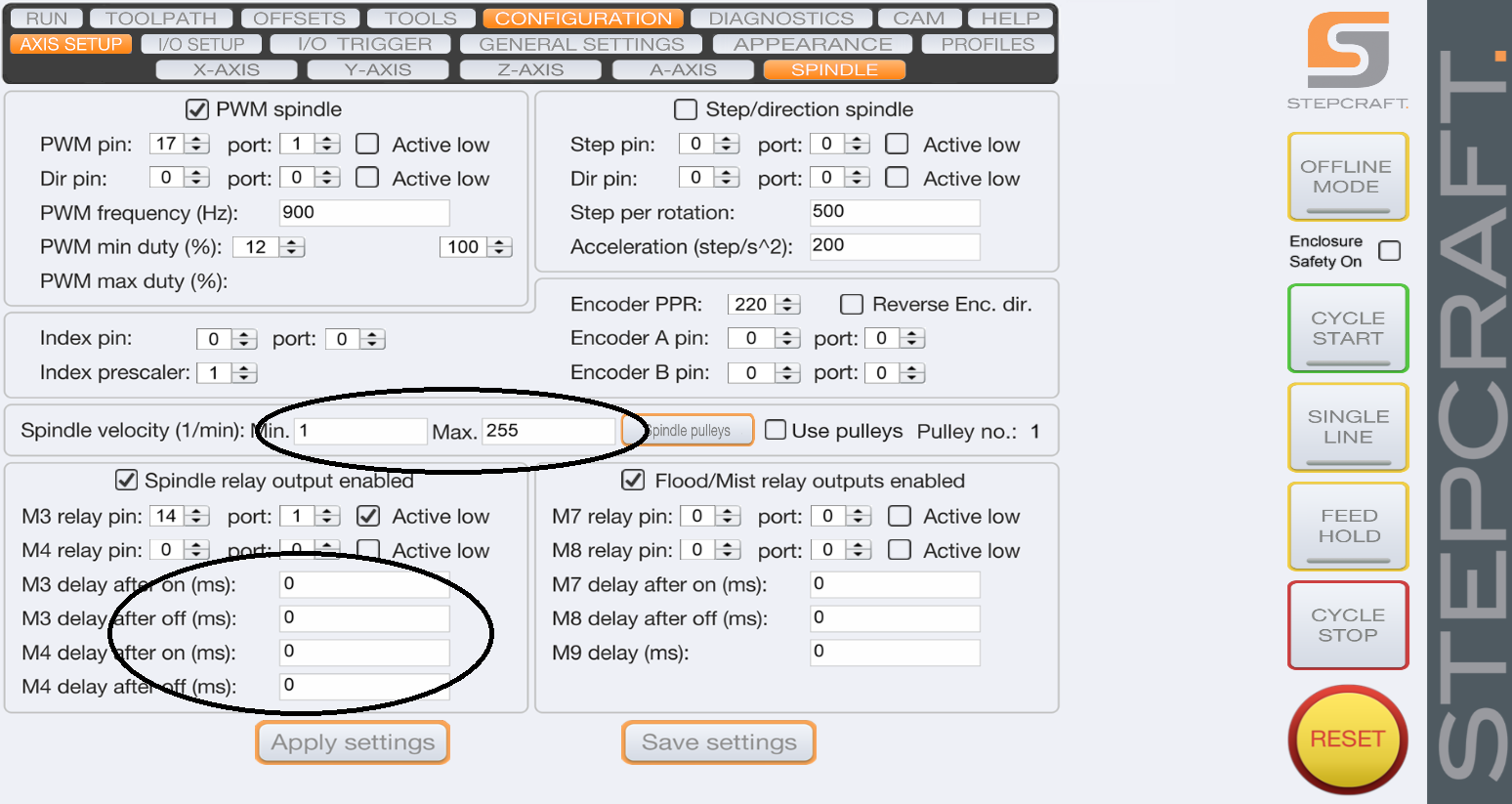

7) Zkontrolujte zda v kartě SPINDLE máte nastaveny parametry Spindle velocity ; M3 delay a M4 delay stejně jako na obrázku níže

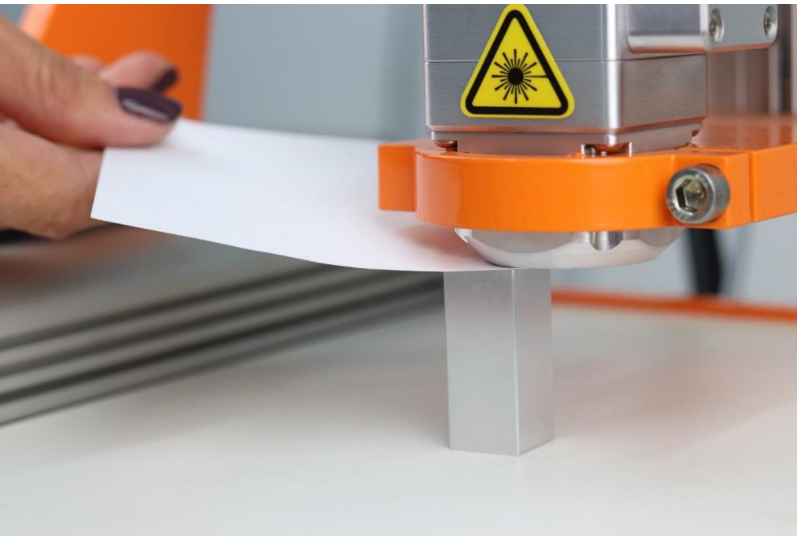

8) Umístěte distanční L-profil na materiál kratší stranou vzhůru (35 mm) pod laserovou hlavu a pomalu přesouvejte pracovní trámec Z směrem dolů až do chvíle kdy se laserová hlava resp. spodní pevná část ofukové trysky dotkne distančního L- profilu viz. obrázek

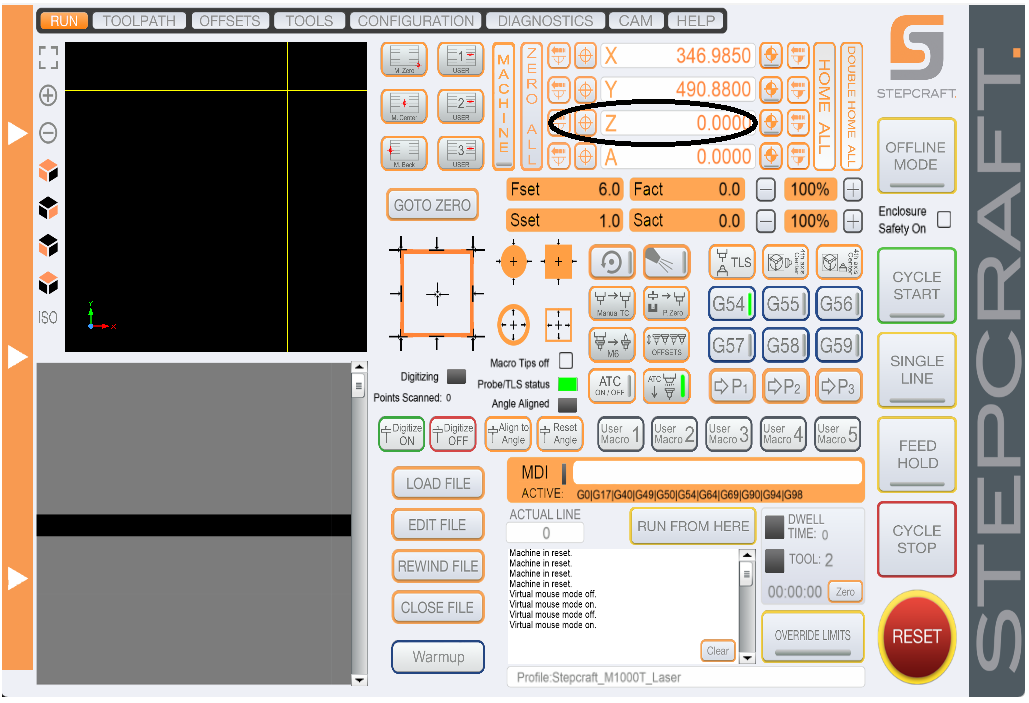

9) Nastavte tuto pozici jako nulovou v ose Z

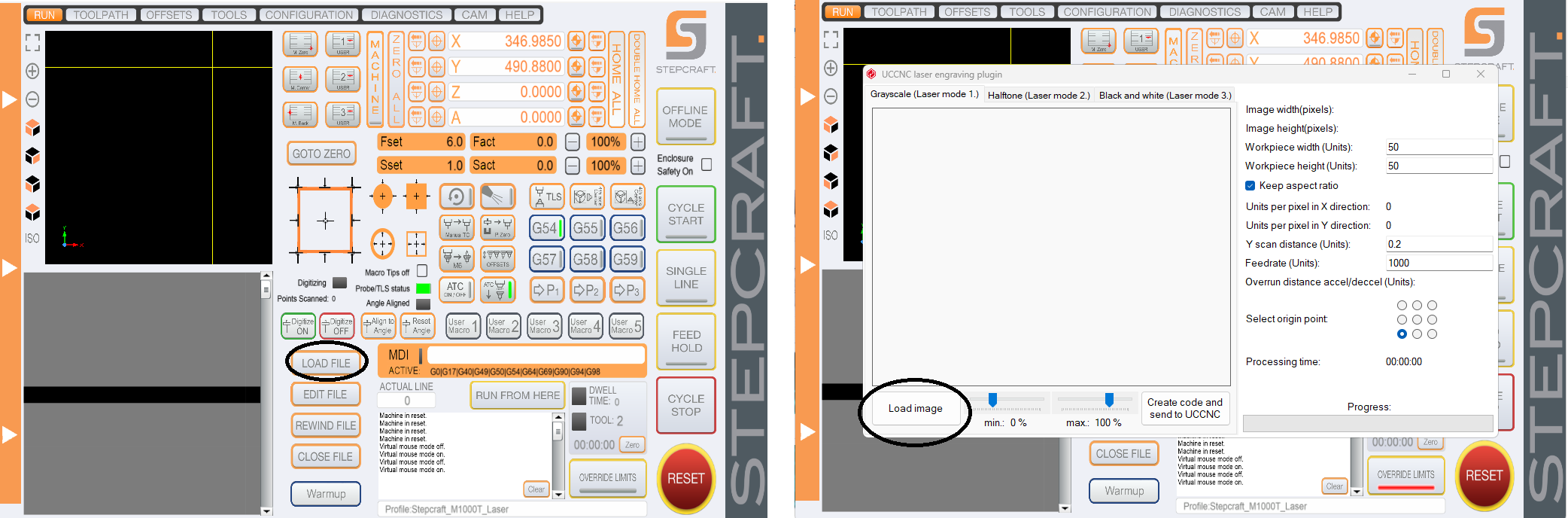

10) Zaveďte požadovaný program - v případě vektorů standardně nahrajte G-kód, v případe laserového gravírování fotek či obrázků použijte laserový plugin UCCNC (článek zde)

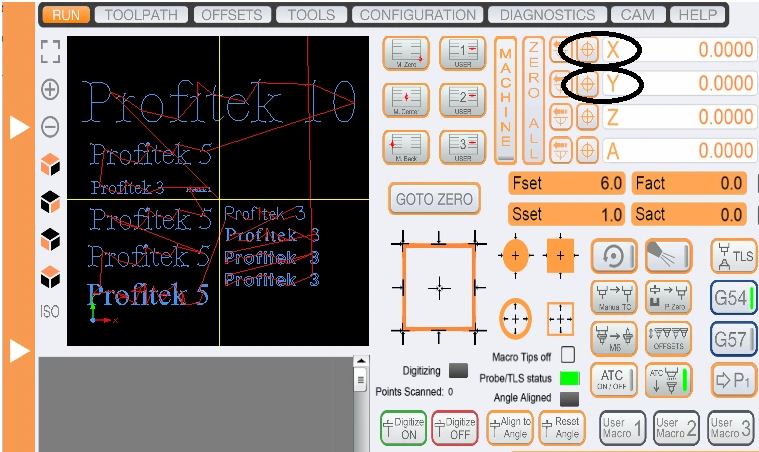

11) Dle vizualizace G-kódu nastavte pracovní počátek pro osu X a Y

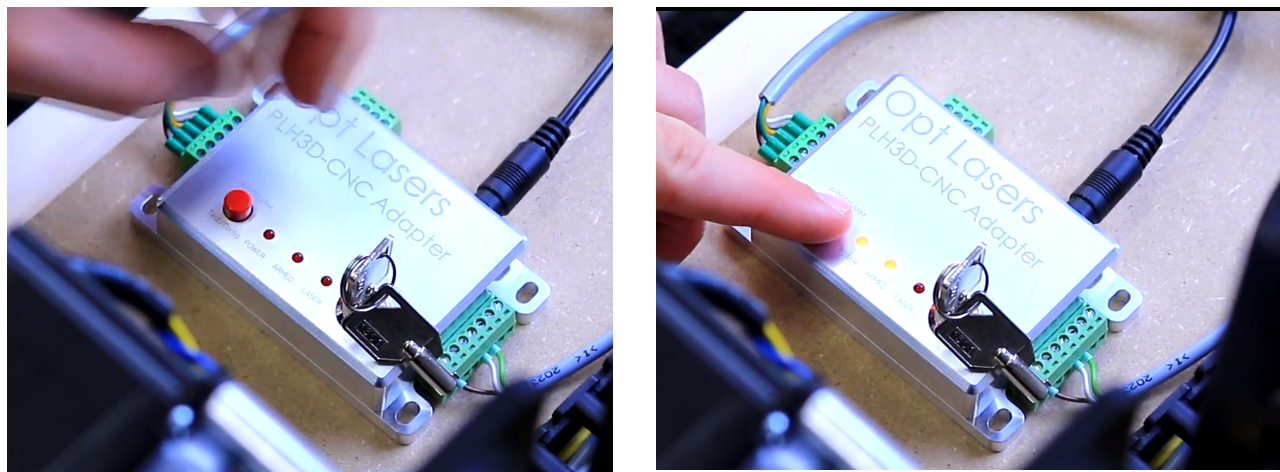

12) Zapněte řídící jednotku laseru pootočením bezpečnostního klíče a následným stisknutím červeného spouštěcího tlačítka
13) Spusťte pracovní cyklus pomocí tlačítka CYCLE START a vyčkejte na jeho dokončení
pozn.: V případě že pracujete s G-kódem vygenerovaným prostřednictvím našeho postprocessoru z Vectric, (viz. článek zde) můžete využívat standardní funkce řídícího softwaru (tzn. např. manuálně regulovat rychlost posuvu během gravírování/řezání, gravírování přerušit či využít funkci RUN FROM HERE)
