Tip

Senzor délky upnutého nástroje TS32

139

Senzor odměřování délky upnutého nástroje Vám, zajistí přesnou hloubku frézování a to zejména při manuálním přechodu mezi několika nástroji, zrychlí proces určování nulové pracovní roviny v ose Z, zautomatizuje odměřování fréz v případě ATC adaptéru a podstatně zjednoduší hledání osy rotace při použití vřeteníku pro 4. osu.


  • 1 450,79 Kč včetně DPH
  • Skladem
    Můžeme doručit do: 13.5.2025
1 199 Kč
Kategorie: Pracovní jednotky
Záruka: 2 roky
Hmotnost: 0.3 kg

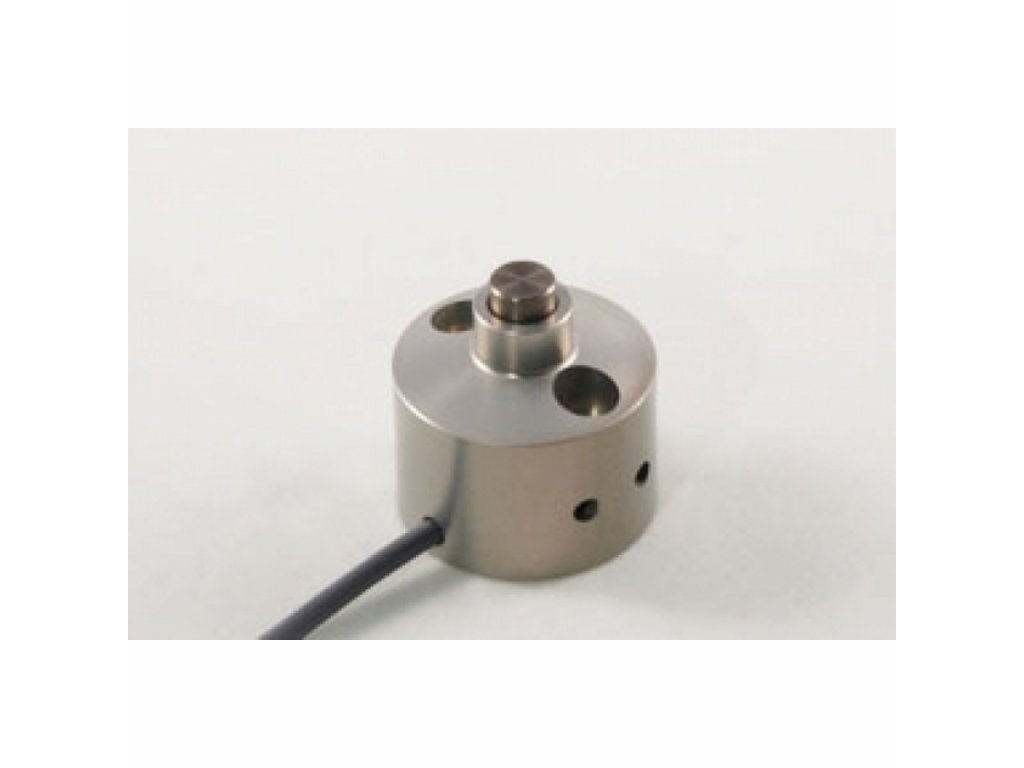

Senzor odměřování délky nástroje TS32 představuje pokročilé řešení pro automatické měření délky nástrojů na vaší CNC frézce. Toto zařízení umožňuje rychlé a přesné zjištění délky nástroje a nastavení nulové polohy v ose Z, což výrazně zjednodušuje proces výměny nástrojů a zvyšuje přesnost obrábění. Na rozdíl od ručního nastavování, které může být časově náročné a náchylné k chybám, senzor TS32 poskytuje konzistentní a spolehlivé výsledky.

Princip senzoru TS32 spočívá v přesné detekci kontaktu nástroje s měřicí plochou senzoru. Jakmile dojde ke kontaktu, senzor okamžitě vyšle signál do řídicího systému CNC stroje, který zaznamená přesnou polohu v ose Z. Díky vysoké opakovatelnosti měření je možné rychle a přesně nastavit nulovou polohu nástroje i při častých výměnách.

Senzor je vybaven vysoce odolnou měřicí plochou, která zajišťuje dlouhou životnost i při častém používání. Robustní konstrukce celé jednotky minimalizuje riziko poškození a zajišťuje spolehlivý provoz v náročném dílenském prostředí. Senzor TS32 je navržen tak, aby byl snadno integrovatelný do většiny CNC systémů a umožňoval automatizaci procesu měření délky nástroje.

Toto zařízení je neocenitelným nástrojem pro profesionální výrobu, kde je vyžadována vysoká přesnost a efektivita. Senzor TS32 umožňuje výrazně zkrátit čas potřebný pro výměnu nástrojů, eliminovat chyby způsobené ručním nastavováním a zvýšit celkovou produktivitu CNC frézky.

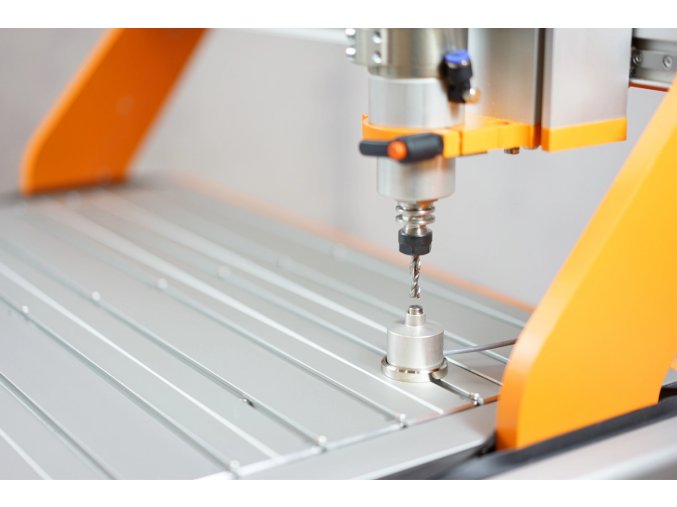

Nově je navíc senzor vybaven magnetickým ložem vhodným pro připevnění do klasické upínací T-drážky(6mm). Díky tomu jej lze používat jako statický i mobilní zároveň. Dokážete tak například "na pevno" definovat jeho polohu pro odměřování nástrojů při jejich manuální či automatické výměně a zároveň jej využít pro hledání nulové pracovní roviny v ose Z pomocí jeho položení na upnutý materiál.

Hlavní výhody:

  • Přesné a rychlé měření délky nástroje
  • Automatické nastavení nulové polohy v ose Z
  • Vysoká opakovatelnost měření (±0,01 mm)
  • Eliminace chyb způsobených ručním nastavováním
  • Výrazná úspora času při výměně nástrojů
  • Snadná integrace s existujícím CNC systémem
  • Robustní konstrukce pro dlouhou životnost
  • Odolná měřicí plocha pro častá měření
  • Zvýšení celkové přesnosti obrábění
  • Možnost automatizace procesu měření pomocí CNC programu



TECHNICKÁ SPECIFIKACE:


  • Průměr těla senzoru: 32 mm
  • Průměr pracovní části senzoru: 8 mm
  • Celkové výška senzoru: 33 mm
  • Typ senzoru: Mechanický mikrospínač
  • Možnost zapojení´: OPEN/CLOSE
  • Délka kabelu: cca. 2,0 m
  • Lože senzoru magnetické
  • Lože senzoru upevnitelné do T-drážky M6
  • Hmotnost: 95 g

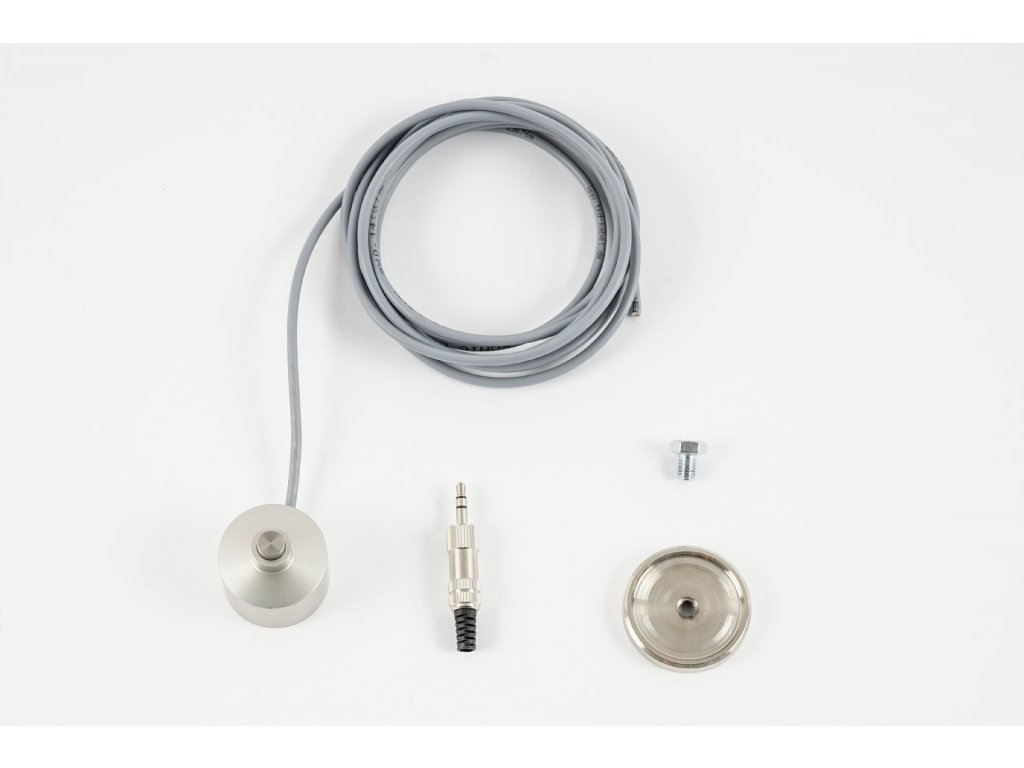

ROZSAH DODÁVKY:


Snímač délky nástroje

Magnetické lože

Upínací kámen (šroub pro upnutí lože do T-drážky)

JACK konektor

2 m kabel



DOKUMENTACE:



Stepcraft instalace senzoru TS32 CZ

TS32_Operating-Instructions_EN

Makro M31 pro UCCNC

TS-32 - kalibrace


TS-32 - prezentace
