Podtlaková upínka Stepcraft V-Pad 55

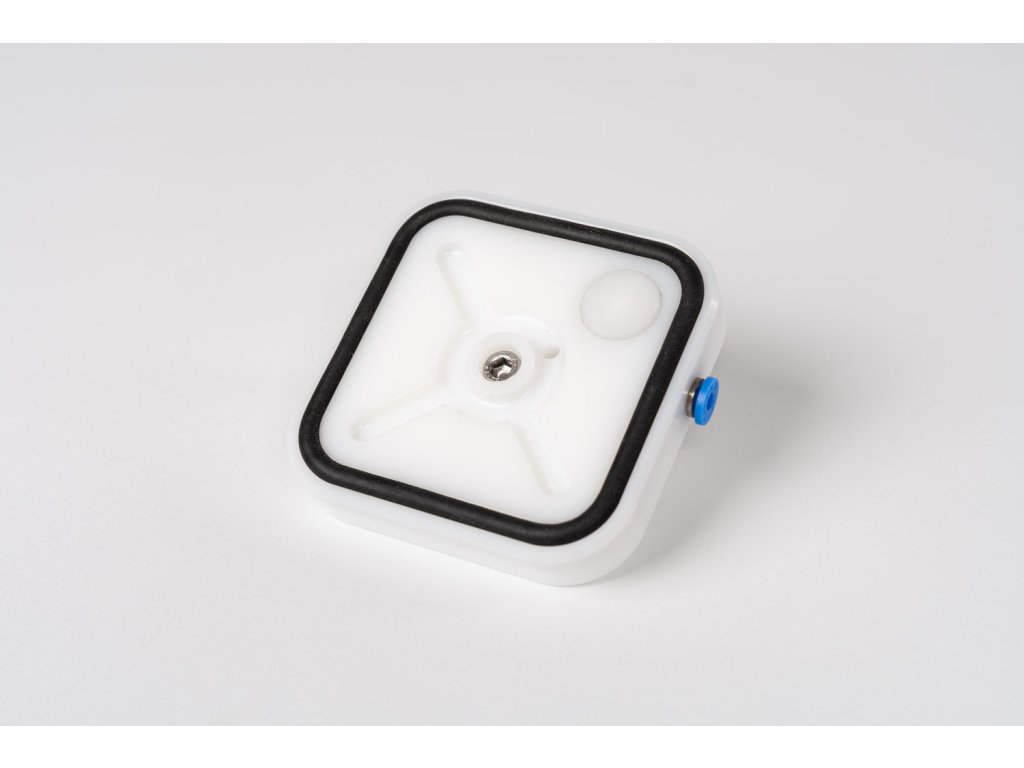

Vacuum-Pad V-Pad 55 SP - profesionální vakuovou upínku od STEPCRAFT s integrovaným zdvihacím pístem, která přináší novou úroveň flexibility a pohodlí do vakuového upínání. Tato vysoce kvalitní upínka vyrobená z průmyslového plastu PE 500 nabízí přidržovací sílu až 39 kg a umožňuje snadné polohování obrobku díky integrovanému zdvihacímu mechanismu.

"V-Pad 55 SP je geniálně promyšlená upínka. Zdvihací píst je skutečně praktický - po vypnutí vakua se materiál lehce nadzvedne, takže ho můžete snadno uchopit a přemístit. Možnost propojit libovolný počet upínek znamená, že můžete systém rozšiřovat podle potřeby. Pro mě je to ideální řešení pro postupné budování vakuového upínacího systému."

HLAVNÍ VÝHODY:

• Vysoká přidržovací síla: Až 39 kg při podtlaku 0,7 bar
• Integrovaný zdvihací píst: Snadné polohování a vyjímání obrobku pomocí přetlaku
• Rozšiřitelný systém: Možnost propojení libovolného počtu upínek
• Kompatibilní s chladicími kapalinami: Vhodné i pro mokré obrábění
• Snadná montáž: Upevnění jedním šroubem M6 do drážky stolu
• Průmyslový materiál PE 500: Vysoká rázová houževnatost a odolnost proti oděru
• Přesná výška upnutí: Obrobek upnut přesně 16 mm nad pracovní deskou
• Kompletní příslušenství: Včetně hadice, těsnění a upevňovacího materiálu

Ideální pro:

• Rozšíření stávajícího vakuového upínacího systému
• Postupné budování vakuového systému podle potřeby
• Náhradu opotřebených upínek
• Speciální konfigurace pro nestandardní obrobky
• Profesionální frézování a gravírování
• Mokré obrábění s použitím chladicích kapalin

TECHNICKÁ SPECIFIKACE:

• Materiál: Průmyslový plast PE 500 (vysokomolekulární polyethylen PE-HMW)
• Vlastnosti materiálu: Vysoká rázová houževnatost, odolnost proti oděru, dobré kluzné vlastnosti
• Vnější rozměry: 92 x 92 x 16 mm
• Efektivní vakuová plocha: 55 cm²
• Přidržovací síla: cca 39 kg při podtlaku 0,7 bar
• Připojení hadice: 4 mm rychlospojka
• Těsnící šňůra: Syntetický kaučuk EPDM, průměr 6 mm
• Výška upnutí obrobku: Přesně 16 mm nad pracovní deskou
• Upevnění: Šroub M6 do drážky pracovního stolu

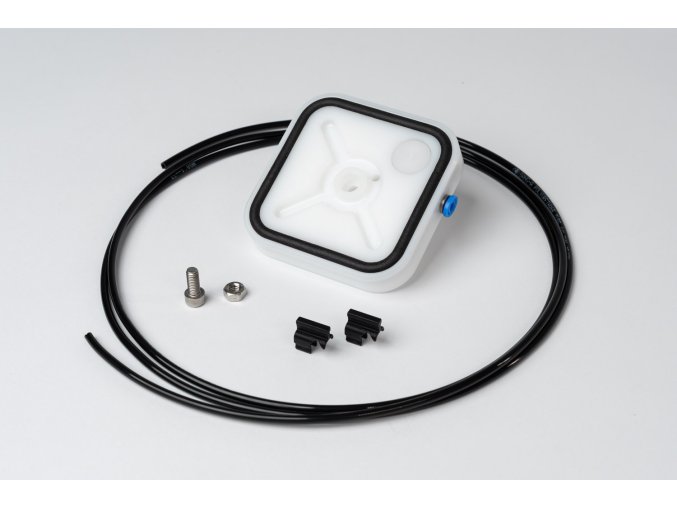

ROZSAH DODÁVKY:

• 1x vakuová upínka V-Pad 55 SP s těsnící šňůrou a rychlospojkou 4 mm
• 1x upevňovací materiál (šroub M6 a matice)
• 1x vzduchová hadice 2 m, průměr 4 mm

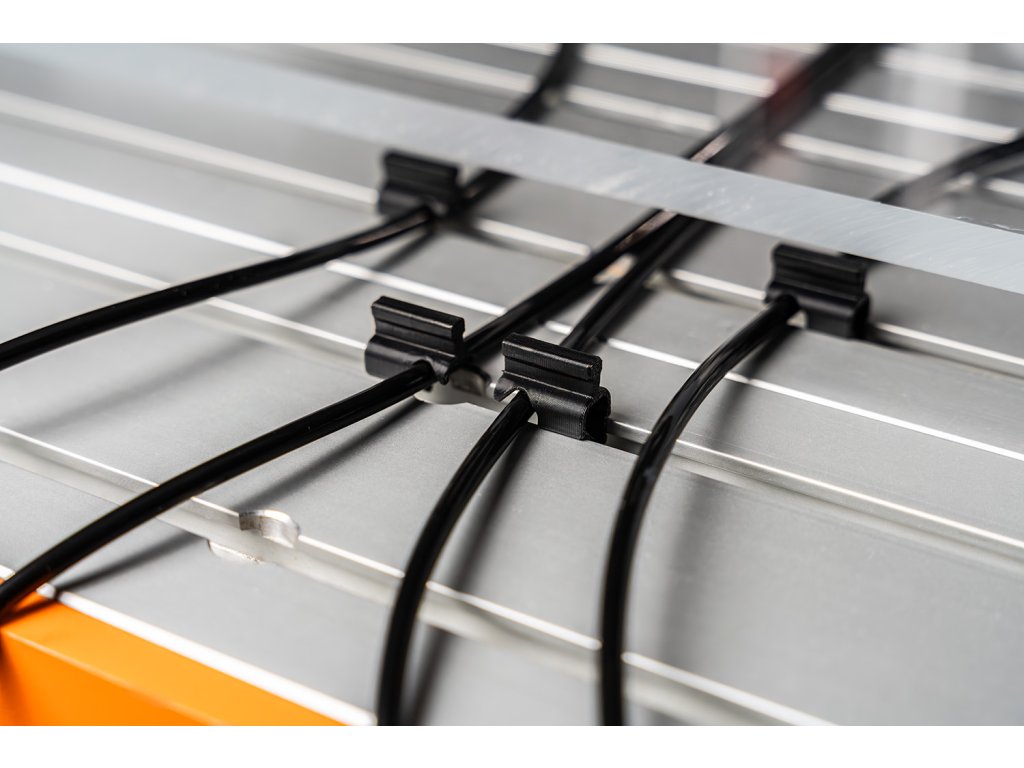

• 2x upevňovací svorky pro hadici

PRINCIP FUNGOVÁNÍ:

V-Pad 55 SP využívá jak podtlak pro upnutí obrobku, tak přetlak pro aktivaci zdvihacího pístu. Při zapnutí podtlaku se materiál pevně přisaje k upínce s přidržovací silou až 39 kg. Po dokončení práce se přepne na přetlak, který aktivuje zdvihací píst - ten lehce nadzvedne materiál nad povrch upínky, což umožňuje snadné uchopení a vyjmutí obrobku.

MOŽNOSTI ROZŠÍŘENÍ:

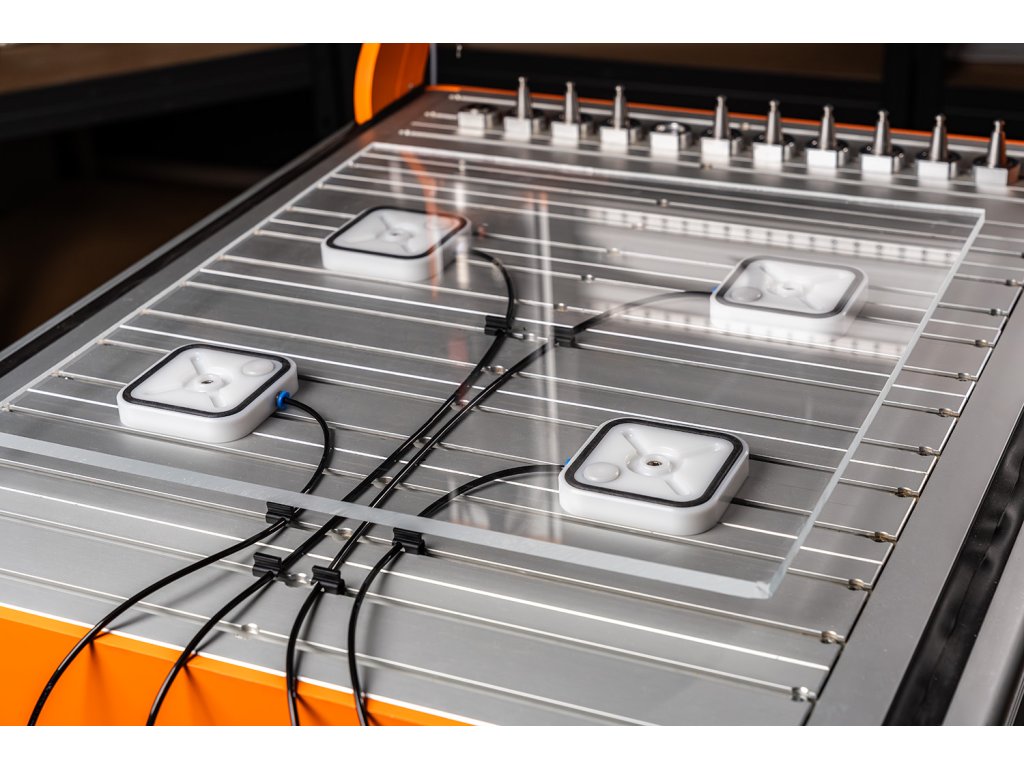

Upínky V-Pad 55 SP lze propojovat v libovolném počtu podle velikosti a tvaru obrobku. Každá další upínka se jednoduše připojí do série pomocí vzduchových hadic. Tím můžete vytvořit vakuový upínací systém přesně podle vašich potřeb a postupně ho rozšiřovat.

POZNÁMKA: Pro plné využití všech funkcí V-Pad 55 SP potřebujete přetlak pro zdvihací píst a podtlak pro upnutí obrobku. Doporučujeme použití s vakuovým boxem STEPCRAFT nebo kompatibilním systémem s možností přepínání mezi přetlakem a podtlakem.

KOMPATIBILITA:

• Všechny modely STEPCRAFT D-Serie a M-Serie
• Kompatibilní s vakuovým boxem ze sady V-Pad 55 SP Set
• Možnost propojení s jinými V-Pad 55 SP upínkami
• Univerzální použití s jakýmkoli vakuovým systémem s přetlakem/podtlakem
