STEPCRAFT Q408 nastavuje nové standardy v počítačem řízené kusové i hromadné výrobě. Výkonný CNC systém v sobě spojuje efektivitu, přesnost a kvalitu společně s moderním industriálním designem. Variabilita pracovních jednotek ze systému STEPCRAFT tvoří jeden z nejvšestrannějších strojů na trhu. Díky inovativním řešením a smart technologiím made in Germany, je Q-serie předurčena k plnění náročných požadavků při profesionálním nasazení.



+ All-Steel Motion System®

+ HIWIN kuličkové pohybové šrouby

+ Rotující kuličková matka pevný šroub

+ OneTECH metoda hlídání kvality výroby

+ Modulový elektrobox pro připojení pracovních jednotek na ose Z

+ Flexibilita využití díky množství dostupných kompatibilních pracovních jednotek






  • 471 887,90 Kč včetně DPH
  • Pouze pro přihlášené
389 990 Kč
Kategorie: Q-Serie
Hmotnost: 275 kg
Typ CNC systému: Q.Serie


V případě zájmu o pořízení CNC systému, konzultace vhodné výbavy či zaslání cenové nabídky na míru nás kontaktujte prostřednictvím tlačítka Dotaz, emailem, příp. telefonicky

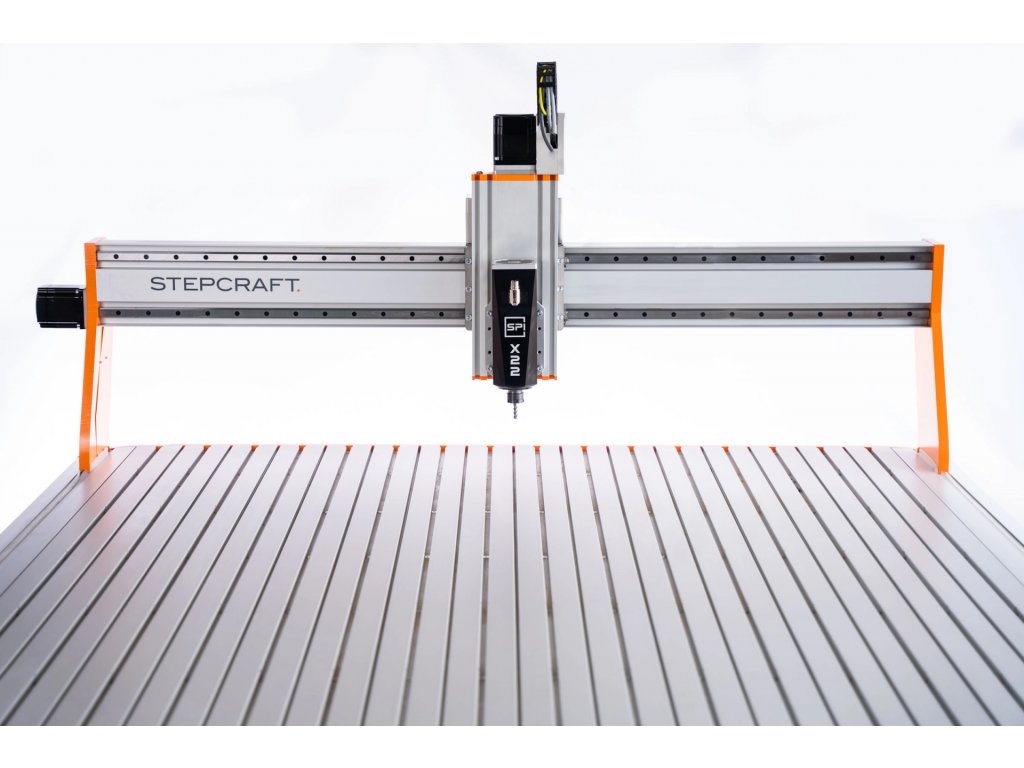

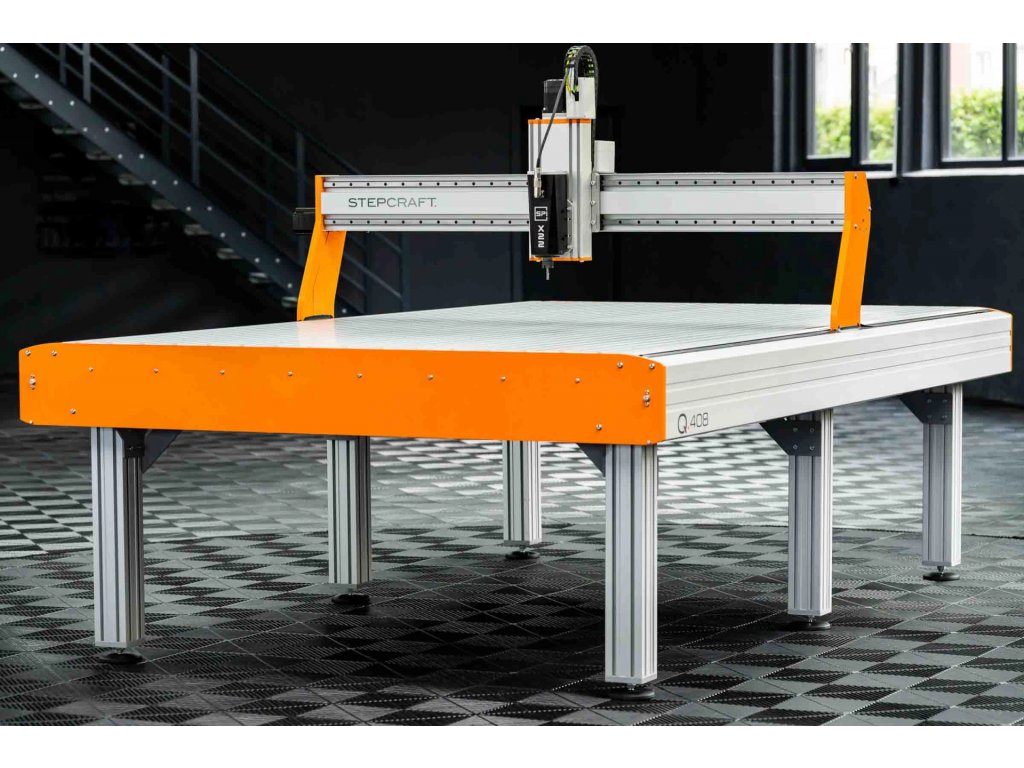

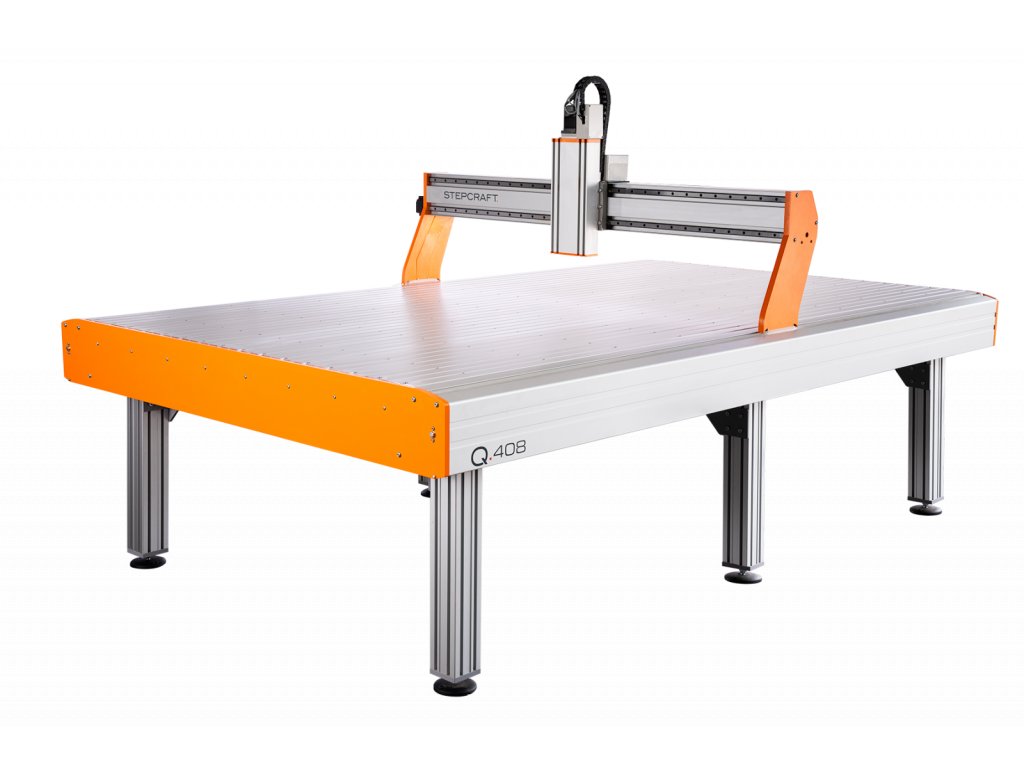

CNC obráběcí centrum s pevným pracovním stolem a ve třech osách plynule přestavitelným řízeným pracovním trámcem, umožňujícím upínání pracovních jednotek.

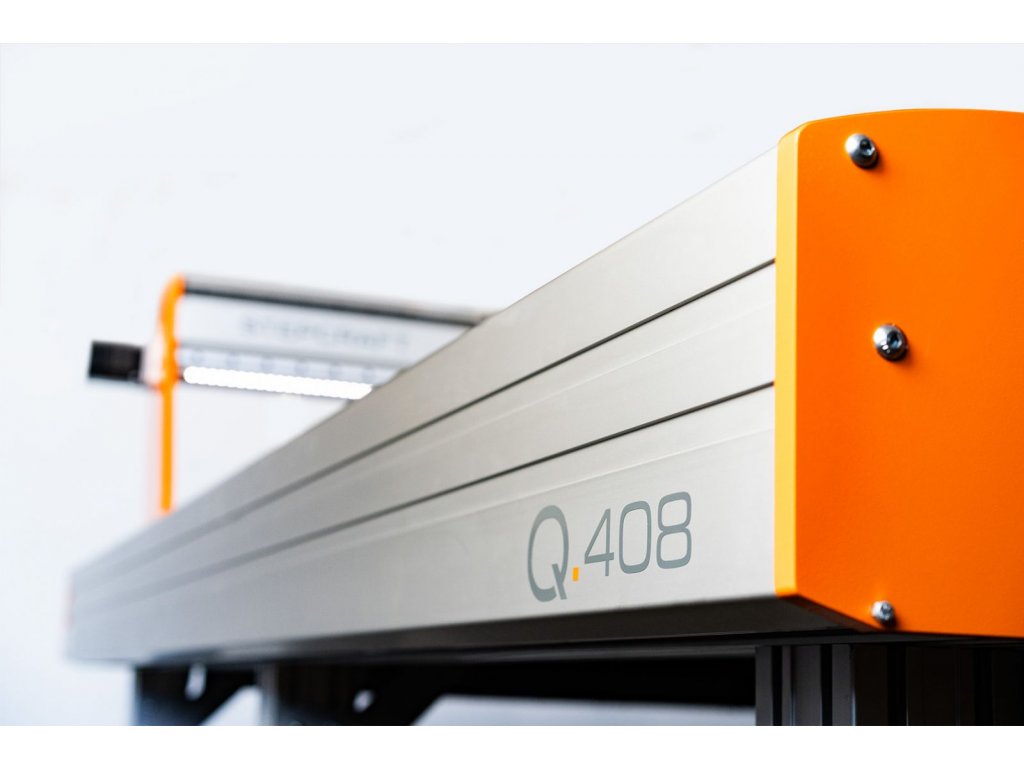

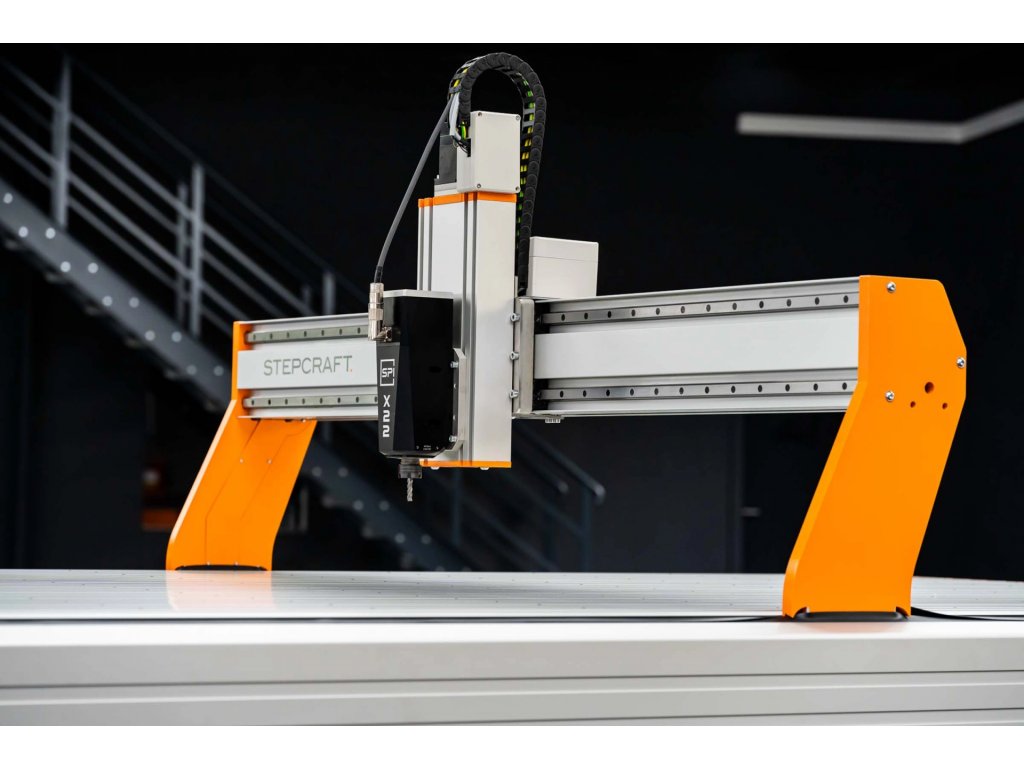

Konstrukce stroje vychází z vyztuženého základního rámu podpírajícího pevný pracovní stůl a řízeného portálu nesoucího pracovní trámec. Pohyb podél pracovního stolu Y vykonává pohyblivý portál. Pohyby napříč X a svisle Z vykonává pracovní trámec s upnutou pracovní jednotkou. Pracovní jednotka může být jak aktivní (např. frézovací vřeteno na 230V či 400V), tak pasivní (např. tažený nůž). Řízení stroje je realizováno prostřednictvím průmyslového řídícího softwaru spuštěného na počítači připojenému k CNC pomocí interpolátoru UC100 (LPT do CNC - USB do PC).

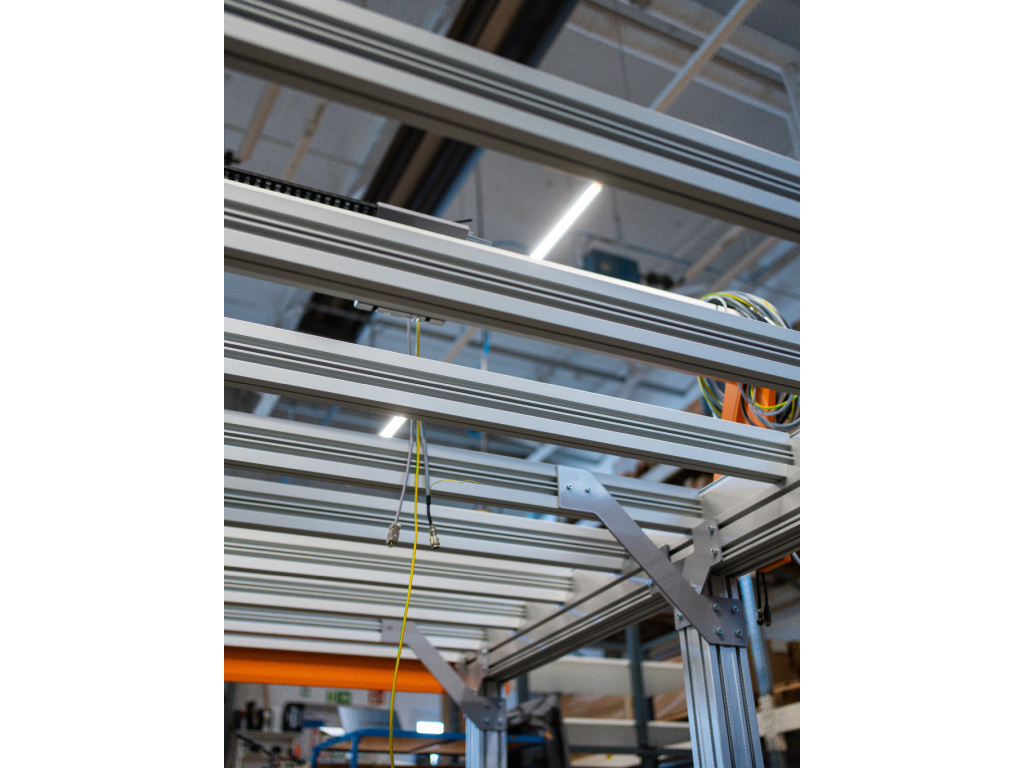

VYZTUŽENÝ ZÁKLADNÍ RÁM

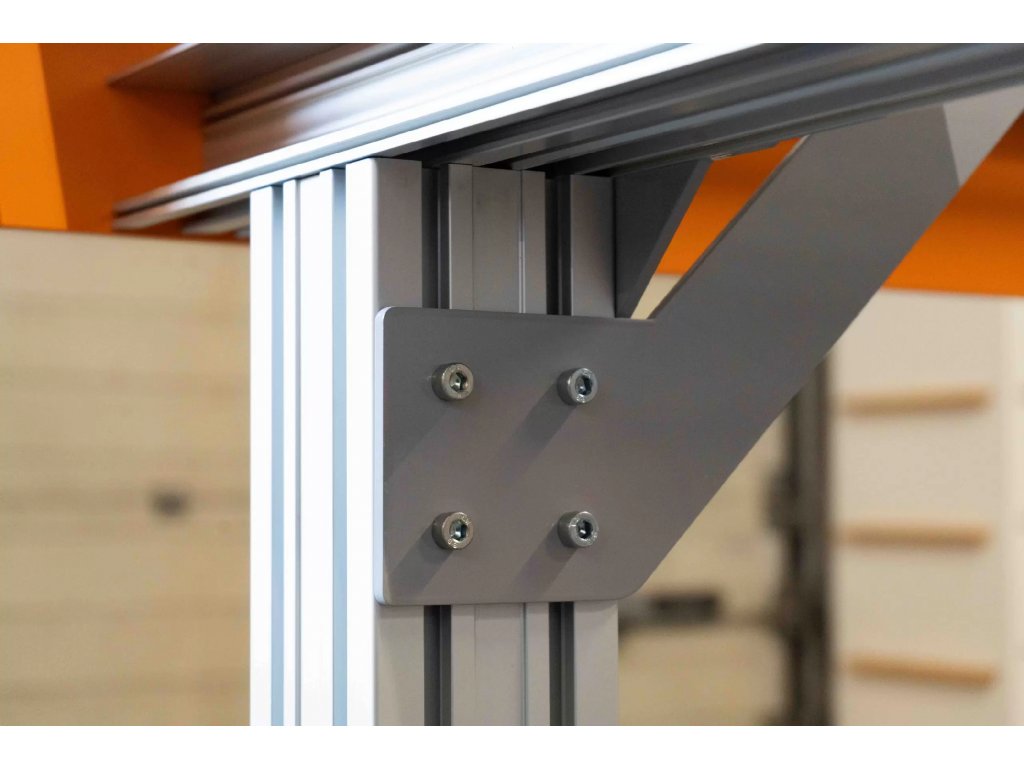

Celkovou zesílenou tuhost rámu stroje zajišťují příčné výztuhy z extrudovaného hliníku, rozmístěných se vzájemnou vzdáleností 280 mm rovnoběžně s osou X. Díky tomu je docíleno vysoké stability a tuhosti celého systému. Zároveň je tak docíleno optimální opory pracovního stolu.



ALL-STEEL MOTION SYSTEM®

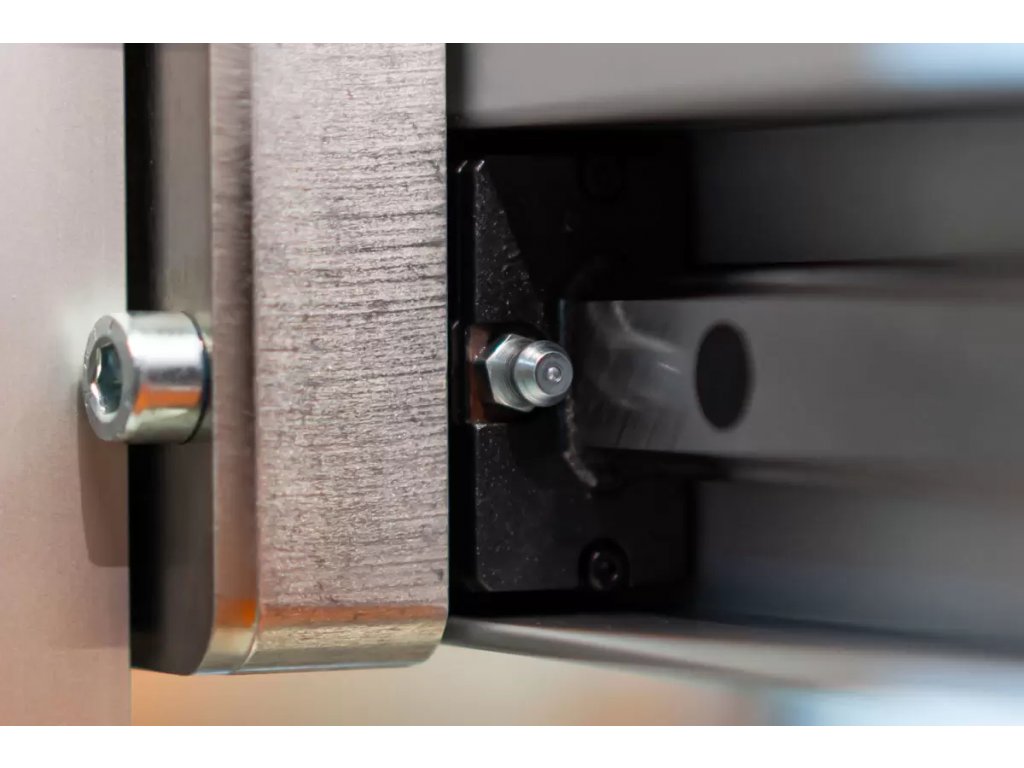

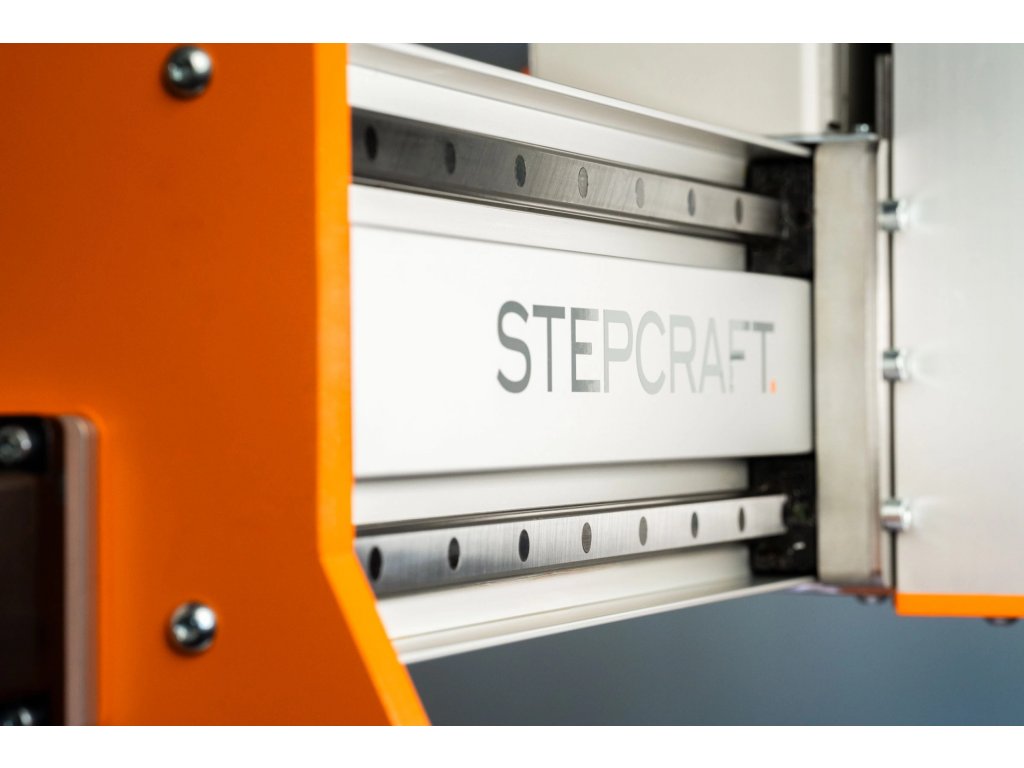

CNC systém STEPCRAFT Q.408 využívá pro posuvy patentované řešení All-Steel Motion System®. Tento lineární vodící systém zaručuje díky vsazeným ocelovým profilům plynulý lineární pohyb a zajišťuje patřičnou robustnost, nutnou zejména pro dlouhodobou spolehlivost, přesnost a odolnost cyklickému namáhání. Další výhodou systému All-Steel Motion System® je zvýšení prachu-odolnosti a minimalizace časové náročnosti údržby.

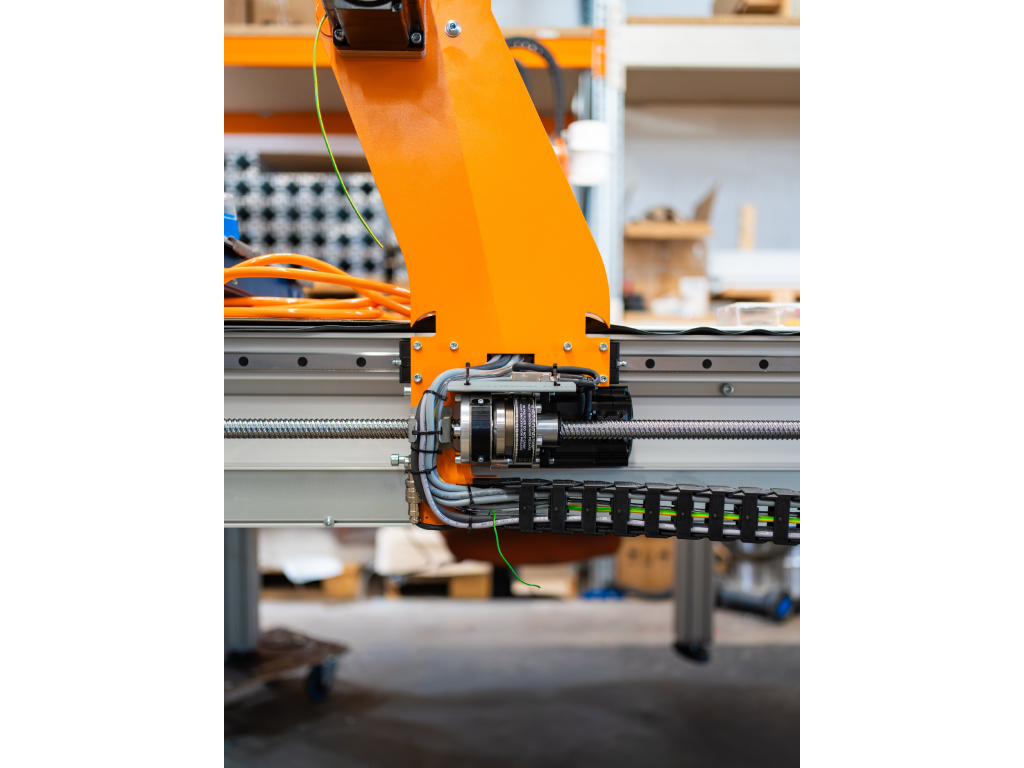

POHONÁ JEDNOTKA PRACOVNÍHO PORTÁLU



Pracovní portál je ve smyslu osy Y poháněn dvojicí krokových motorů. Pro zajištění nekompromisní přesnosti a jejího dlouhodobého zachování, je posuv portálu řešen krokovými motory pohánějícími rotační kuličkové matky na pevných kuličkových šroubech HIWIN.



OCELOVÉ PRVKY



Veškeré vysoce namáhané konstrukční prvky jsou u Q.204 navrženy tak, aby dokázaly rovnoměrně roznášet působící síly a spolehlivě odolávaly zejména dlouhodobému cyklickému namáhání. Pracovní portál je sestaven z pětice silných kovových plátů a ošetřen práškovou povrchovou úpravou



PROMYŠLENÁ KOMBINACE POUŽITÝCH MATERIÁLŮ



Jedna z největších výhod Q.408 spočívá v do detailu promyšlené kombinaci vysoce-odolných patentovaných silnostěnných hliníkových profilů STEPCRAFT a použití celé řady vyztužujících ocelových konstrukčních prvků, zvyšujících maximální tuhost, robustnost a hmotnost celého systému.



UPÍNÁNÍ PRACOVNÍCH JEDNOTEK



Vzhledem k variabilitě použitelných pracovních jednotek je pracovní trámec osy Z osazen 6-ti upínacími T-drážkami. Díky tomu lze výšku upnutí pracovní jednotky na pracovním trámci uzpůsobit aktuálním potřebám, případně ji jednoduše obměnit či rozšířit o další příslušenství.



NEPŘEBERNÉ MNOŽSTVÍ OBROBITELNÝCH MATERIÁLŮ



CNC systém je určen pro přesné efektivní obrábění široké škály materiálů na bázi dřeva, plastů, textilu, hliníku, mosazi, neželezných kovů, uhlíkových kompozitů, sendvičových desek, pěnových materiálů a dalších

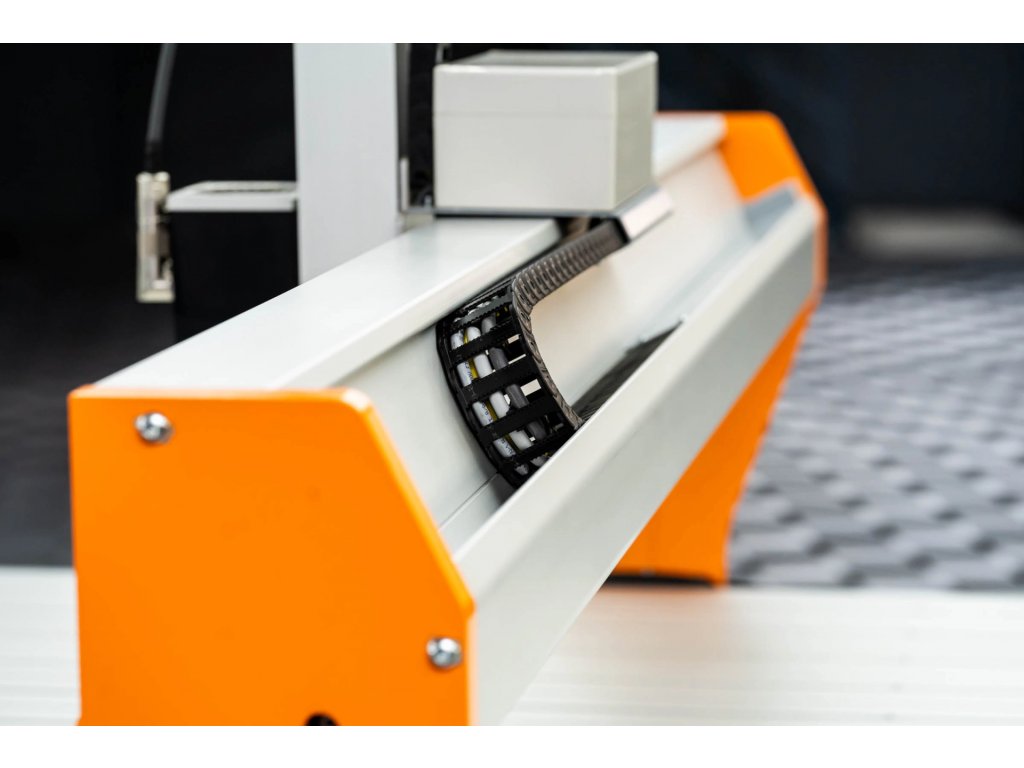

KABELOVÝ CHRÁNIČ



Řada STEPCRAFT Q obsahuje mimořádně spolehlivou a trvanlivou elektroinstalaci standardu IGUS s životností přesahující 10 milionů ohybových cyklů. Vodiče jsou navíc v potřebných místech chráněny kabelovými řetězy.



PŘÍPOJNÝ MODULOVÝ ELEKTROBOX



Veškeré řídící i signální obvody Q.204 jsou vyvedeny do modulového elektroboxu, umístěného v horní části pracovního portálu/pracovního trámce. Systém tak lze velmi komfortně rozšířit o další aktivní pracovní jednotky a prvky dalšího příslušenství.



ONE TECH



Filozofie kontroly kvality OneTech zaručuje jeden z nejvyšších možných jakostních standardů současnosti. Vychází z toho, že Vaše Q.408 je kompletně sestavena, důkladně zkontrolována a odzkoušena konkrétním německým technikem STEPCRAFT GmbH. Následně je Q.408 podrobena ostrému testu při frézování hliníku, po jehož úspěšném absolvování je opatřena jedinečným výrobním štítkem jakosti OneTech. Vzorek z ostré zkoušky společně s podrobným protokolem o jejích výsledcích obdržíte při dodání.



TECHNICKÁ SPECIFIKACE



Pracovní rozsah v ose X: 1223 mm

Pracovní rozsah v ose Y: 2446 mm

Pracovní rozsah v ose Z: 145 mm

Pracovní plocha: 1400 x 2700 mm



Opakovatelnost: +/- 0,015 mm

Max. přesuvná rychlost: 259 mm / s

Min. rozlišení: 0,005 mm

Backlash: +/- 0,015 mm

Pohony: pevné kuličkové šrouby HIWIN s rotačními matkami na osách X a Y

Vedení: All-Steel Motion SystemTM



Krokové motory: Sanyo-Denki NEMA 24 (3.0 Nm) vč. aktivního chlazení

Vstupní napětí: 230V AC

Výstupní napětí: 48V DC

Příkon: 740 W

Komunikační port: LPT/USB/RJ45

Max. průchozí výška: 183 mm

Celkové rozměry stroje 1596 x 2724 x 1680 mm

Základní hmotnost systému: 275,3 kg



OBSAH DODÁVKY (NAŠE ZÁKLADNÍ VÝBAVA):



CNC systém Stepcraft Q408

Stojan Q408

MDF-T slot pracovní stůl

Příruba pro upínání pracovních jednotek D43

Řídící jednotka

Mazivo a příslušenství pro údržbu

Testovací vzorek + protokol o testu



Prezentace Q.Serie
