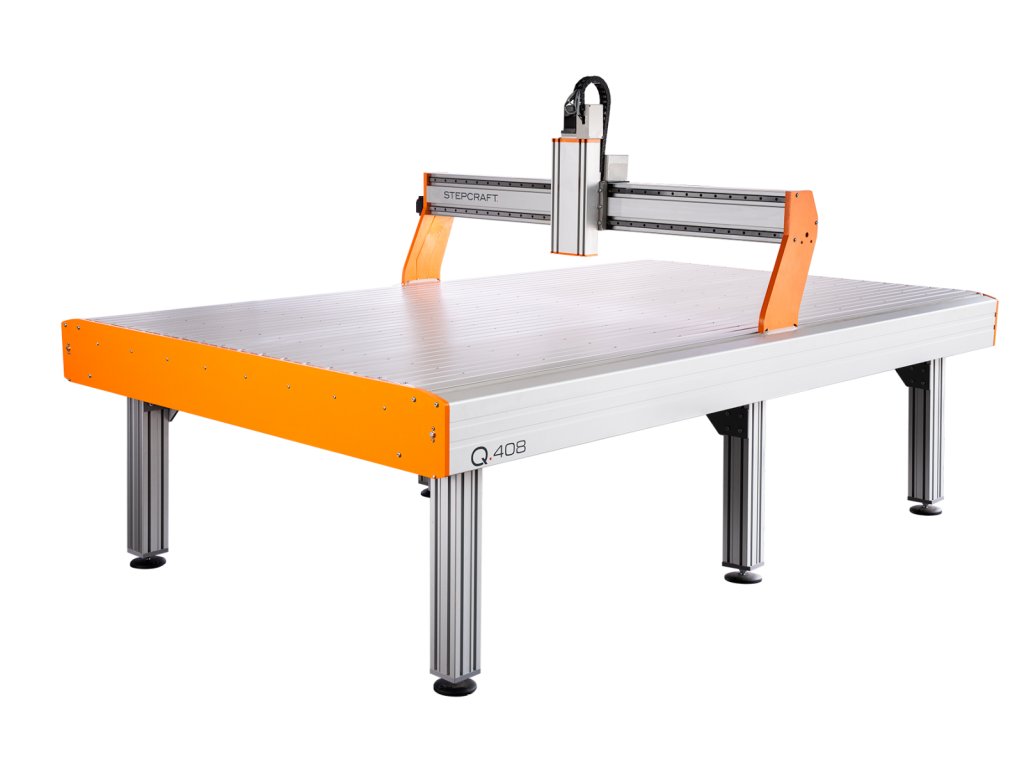

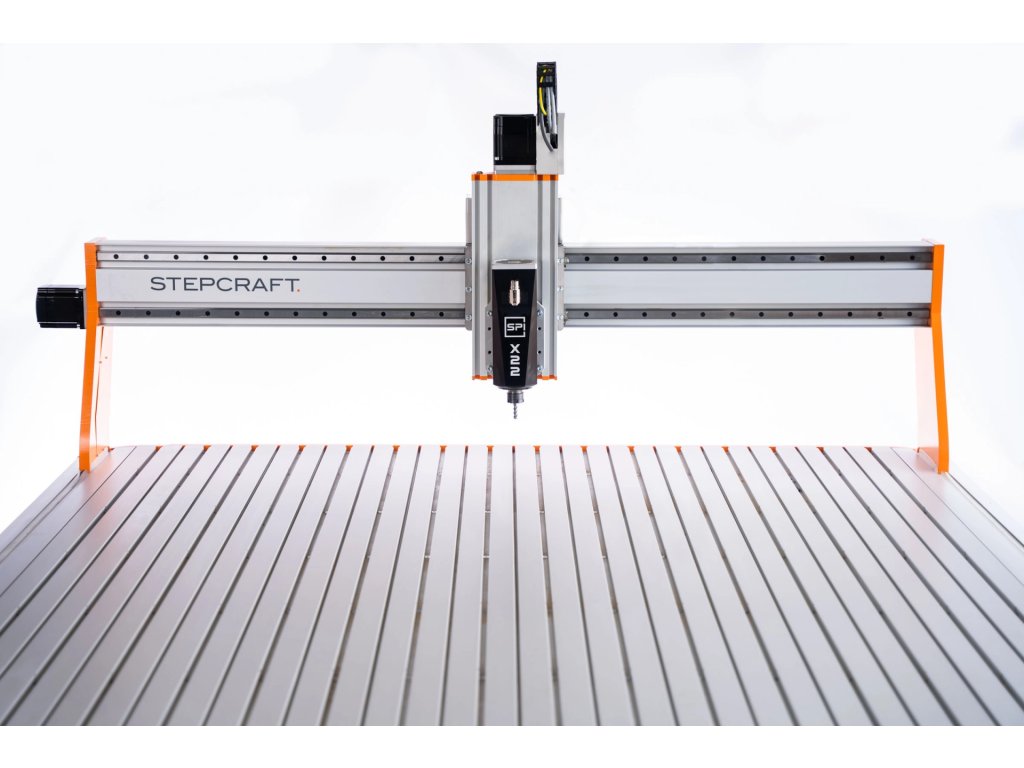

STEPCRAFT Q408 2.0 X22 L
Popis
V případě zájmu o pořízení CNC systému, konzultace vhodné výbavy či zaslání cenové nabídky na míru nás kontaktujte prostřednictvím tlačítka Dotaz, emailem, příp. telefonicky
NOVÁ ŘADA STEPCRAFT Q – DOSTUPNÁ OD 24. ČERVNA
Zvyšte svou efektivitu! Vyrábějte rychle a na zakázku bez potřeby zadávat zakázky externím dodavatelům. S výkonnou CNC frézkou můžete zpracovávat různé druhy deskových materiálů v kusové nebo sériové výrobě. Průmyslová frézka je vyrobena z nejmodernějších komponent a je perfektně přizpůsobena komerčním požadavkům.
PRODUKTIVNÍ

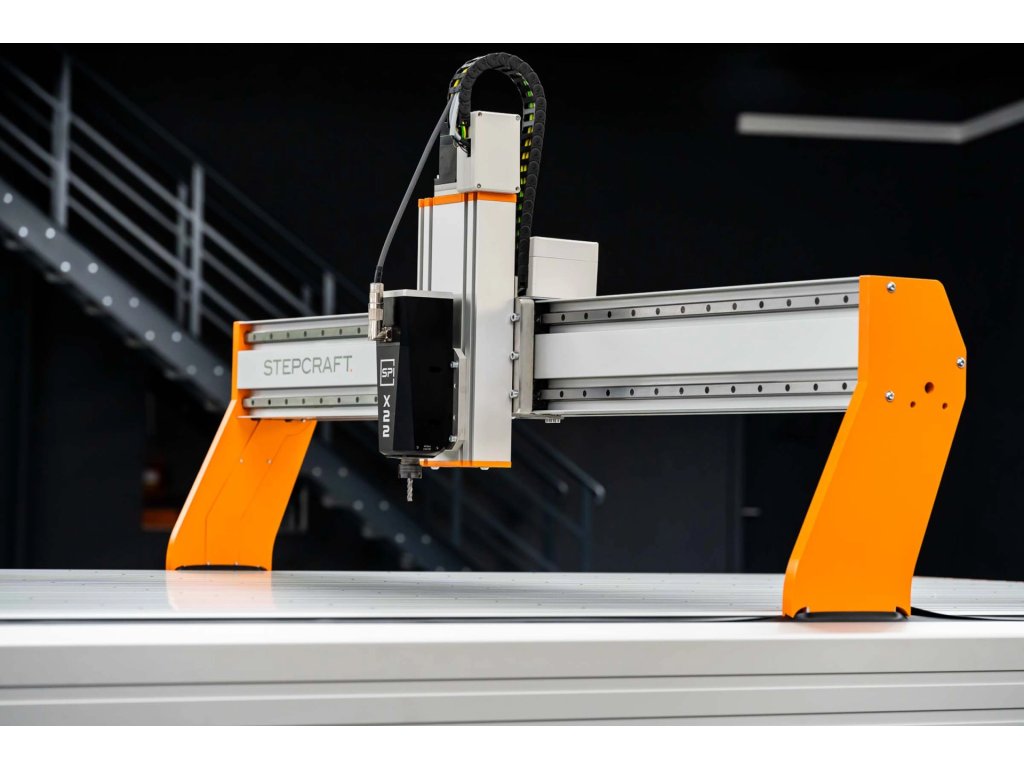

Série STEPCRAFT Q splňuje vaše potřeby jako portálová frézka nebo jako univerzální frézka. To činí CNC stroj vhodným pro širokou škálu průmyslových odvětví: od dřevozpracujícího průmyslu v truhlářství, přes zpracování kovů až po reklamní technologie.

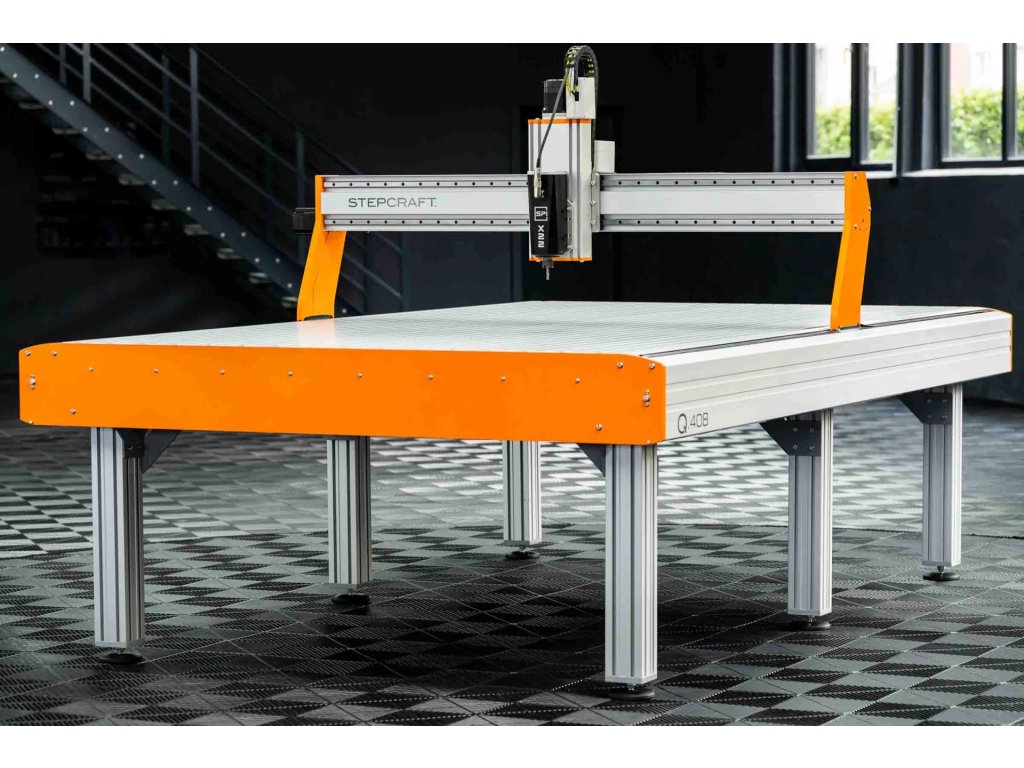

STEPCRAFT Q.408 může bez námahy zpracovávat deskové materiály až do délky 2,60 metru a šířky až 1,30 metru. Krokové motory NEMA 34 s uzavřenou smyčkou zajišťují rychlý spolehlivý a bezchybný pohon na všech osách. Samotný portál CNC je poháněn pomocí dvou elektronicky synchronizovaných krokových motorů pro maximální rychlost a bezpečnost pohybu.
PŘESNÉ A SPOLEHLIVÉ
Série Q zajišťuje optimální přesnost a spolehlivost. Pro dosažení tohoto, byl strojní rám komplexně zesílen a v místech s vysokým strukturálním zatížením byly použity ocelové výztuhy. Kromě toho jsou všechny osy osazeny kuličkovými pohybovými šrouby HIWIN®. Dokážeme Vám tak nabídnout opakovatelnou přesnosti +/- 0,012 mm a backlash < 0,03 mm.
ODOLNÉ A TUHÉ
10 trámců, 12 spojovacích profilů a 6 integrovaných nohou stroje společně se dvěma masivními nosníky podél osy Y tvoří torzně odolný základ stroje a vytváří optimální podpěrnou plochu pro pracovní stůl stroje, který přispívá k dalšímu zesílení rámu.
VYROBENÉ Z KOMPONENT TÉ NEJVYŠŠÍ KVALITY

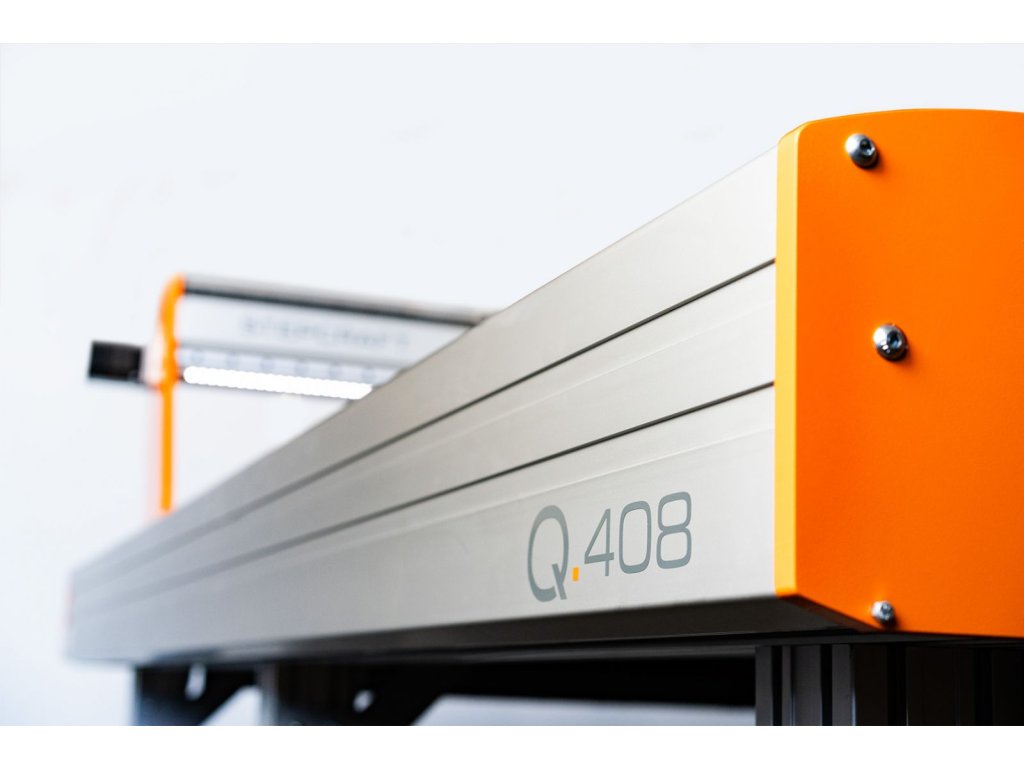

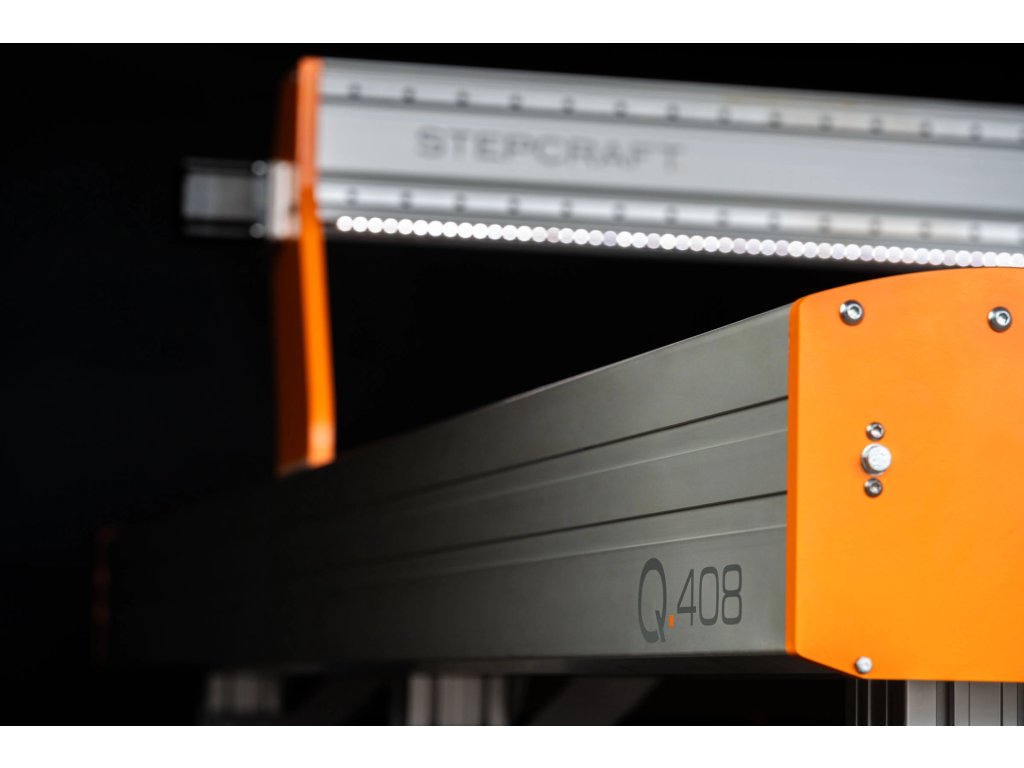

Optimalizované patentované hliníkové konstrukční profily pro maximální torzní tuhost a ohybovou pevnost s vylepšenou schopností tlumení vibrací.

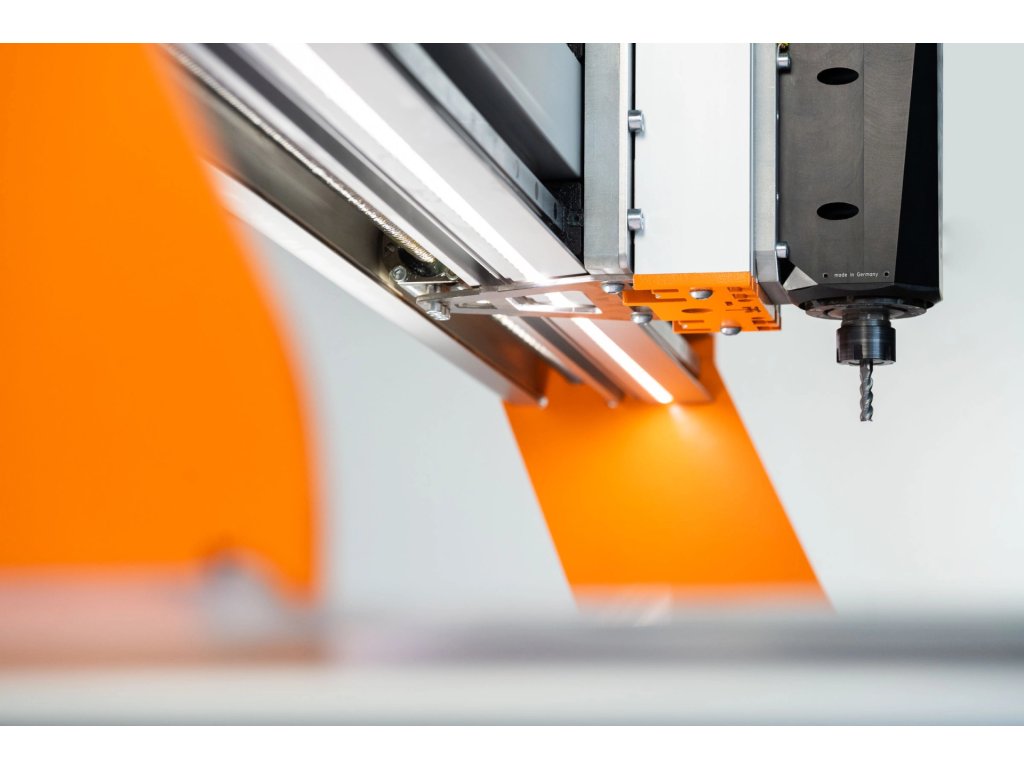

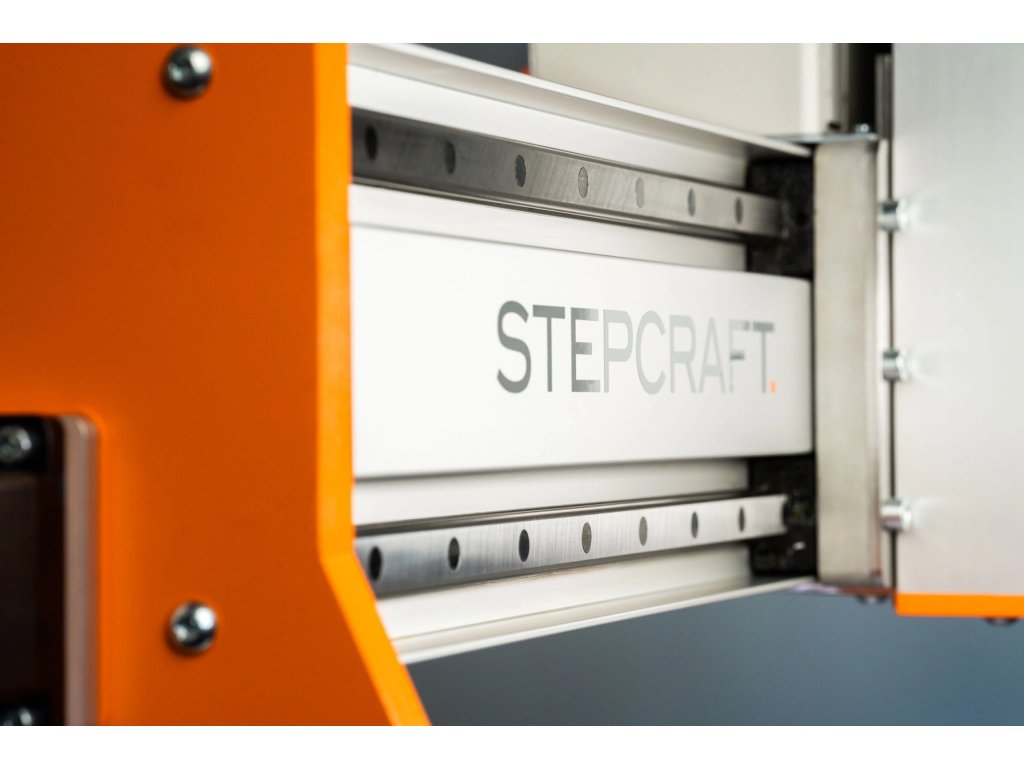

20 mm vysokojakostní lineární vedení, 20mm kuličkové pohybové šrouby HIWIN, 20 mm silnostěnné konstrukční profily
Ocelové výztuhy na nejexponovanějších místech celé kontrukce
VYSOCEVÝKONNÉ

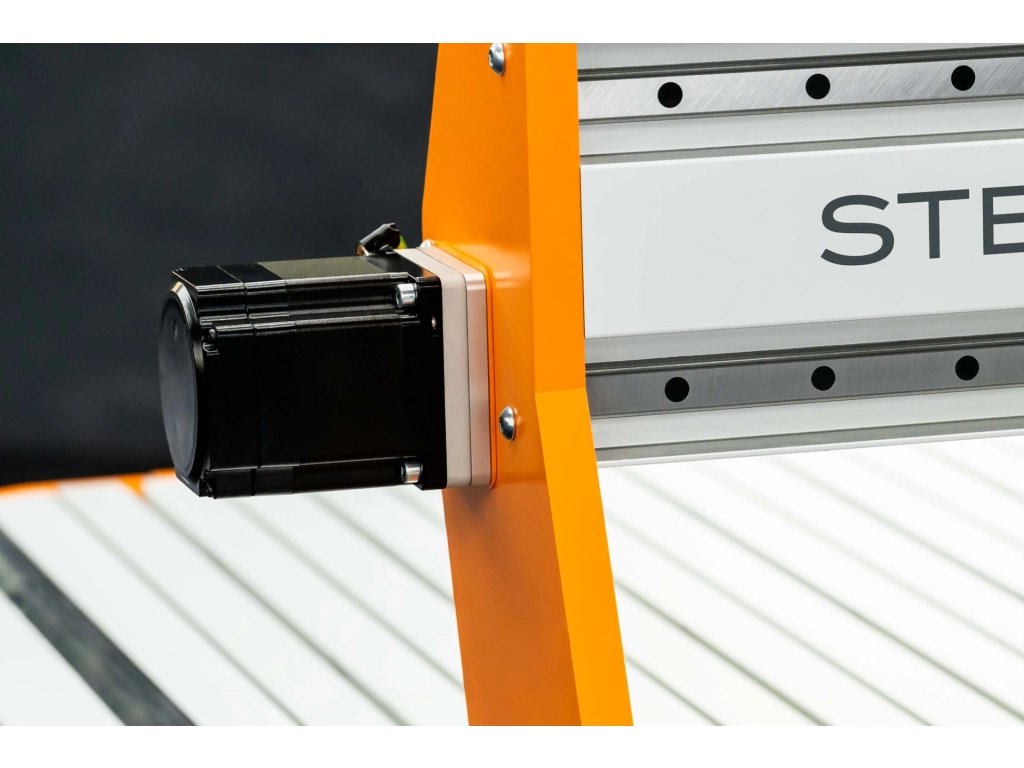

Krokové motory NEMA 34 s uzavřenou smyčkou na všech osách
Pohon kuličkovým šroubem HIWIN® s průměrem 20 mm na všech osách
Dvojitá implementace krokového motoru a pohonu kuličkovým šroubem na ose Y (systém portálu) pro maximální obratnost, spolehlivost a přesnost.
TECHNICKÁ SPECIFIKACE
Pracovní rozsah v ose X: 1302 mm
Pracovní rozsah v ose Y: 2670 mm
Pracovní rozsah v ose Z: 270 mm
Pracovní plocha: 1400 x 2700 mm
Opakovatelnost: +/- 0,012 mm
Max. přesuvná rychlost: 600 mm / s
Min. rozlišení: 0,003125 mm
Backlash: < 0,03 mm
Pohony: pevné kuličkové šrouby HIWIN 20x20mm s pohybovými rotačními maticemi na ose Y
Vedení: Lineární kuličková vedení
Krokové motory: NEMA34 s uzavřenou smyčkou
Vstupní napětí: 240V
Výstupní napětí: 24/60V
Příkon: 750 W
Komunikační port: LPT/USB/RJ45
Max. průchozí výška: 230 mm
Celkové rozměry stroje 1596 x 2724 x 1680 mm
Základní hmotnost systému: 473 kg
OBSAH DODÁVKY (ZVÝHODNĚNÁ VÝBAVA):
CNC systém Stepcraft Q408
Stojan Q408

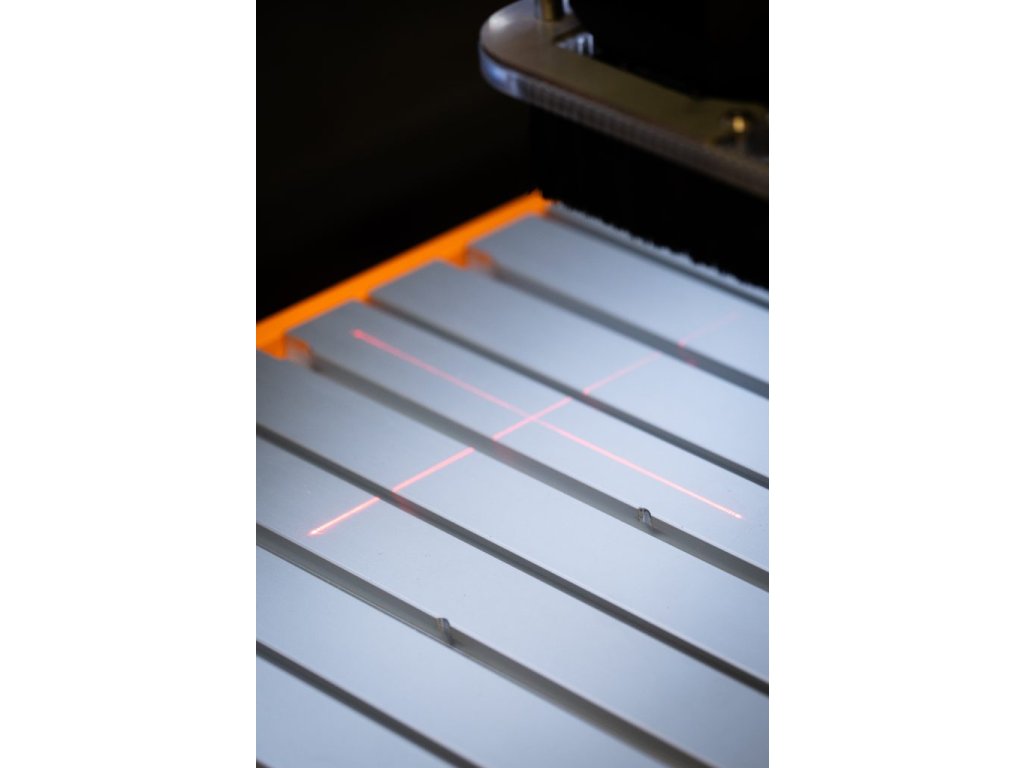

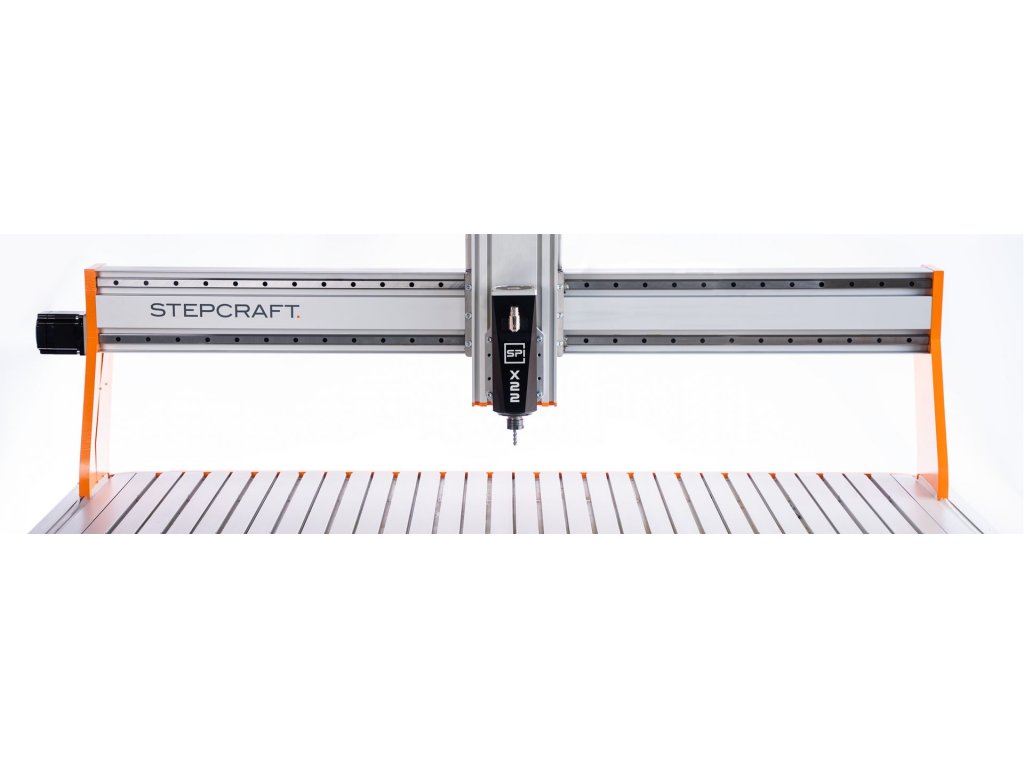

ALU-T slot pracovní stůl

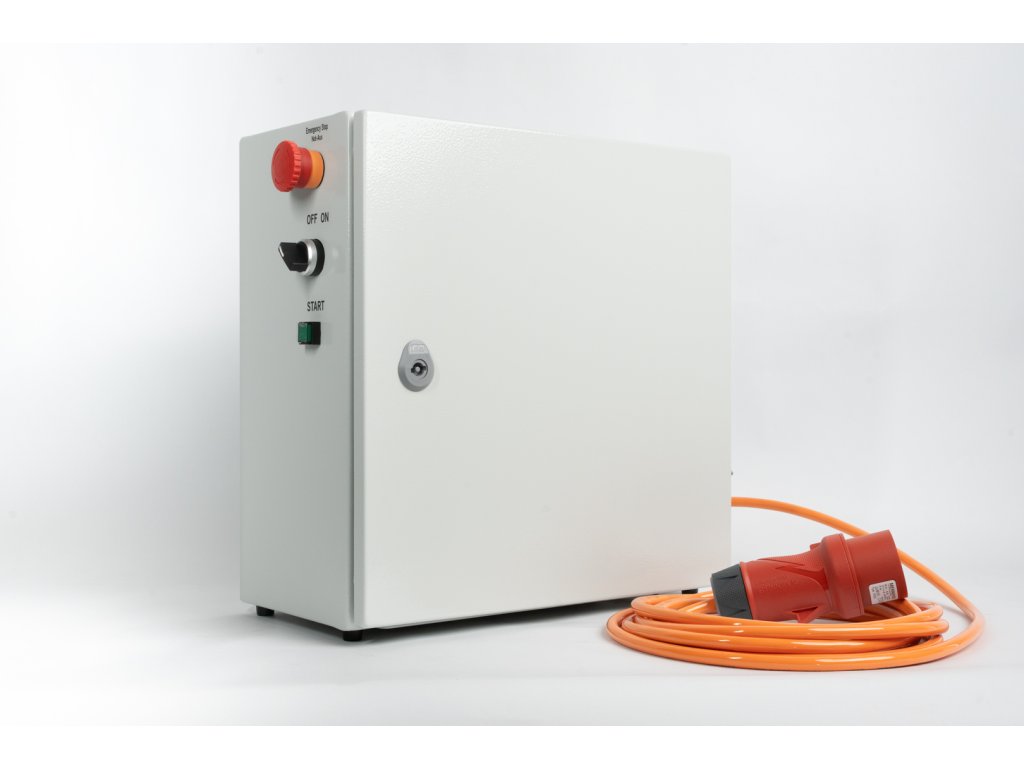

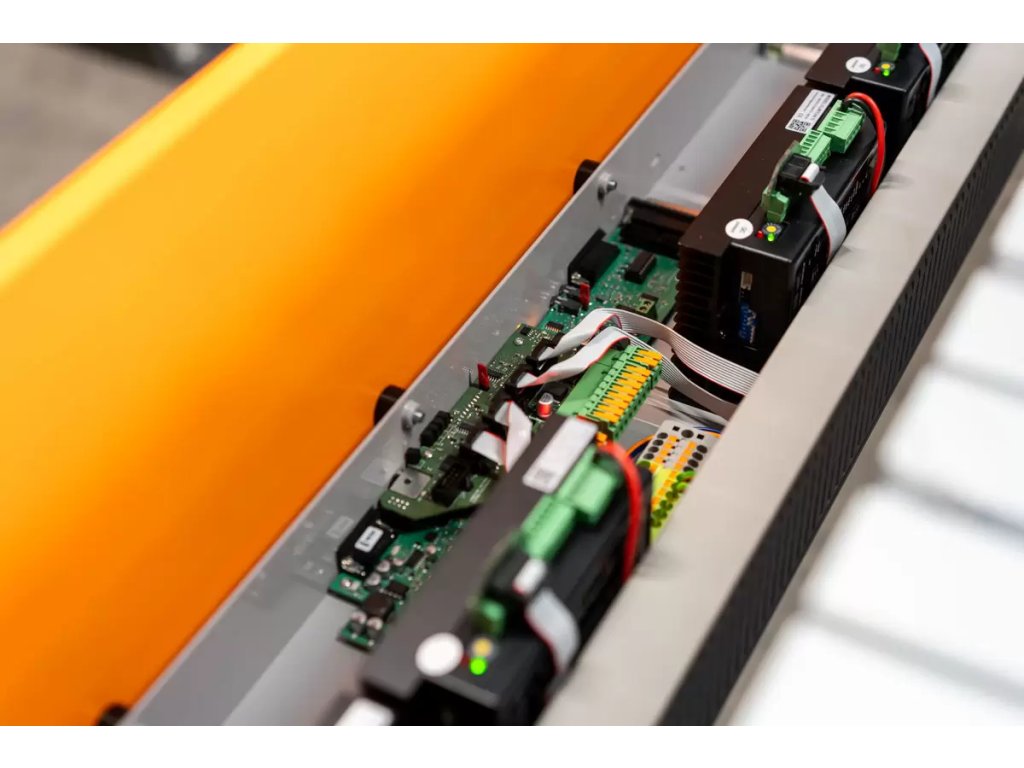

Řídící jednotka MSC-22/ MCS-40

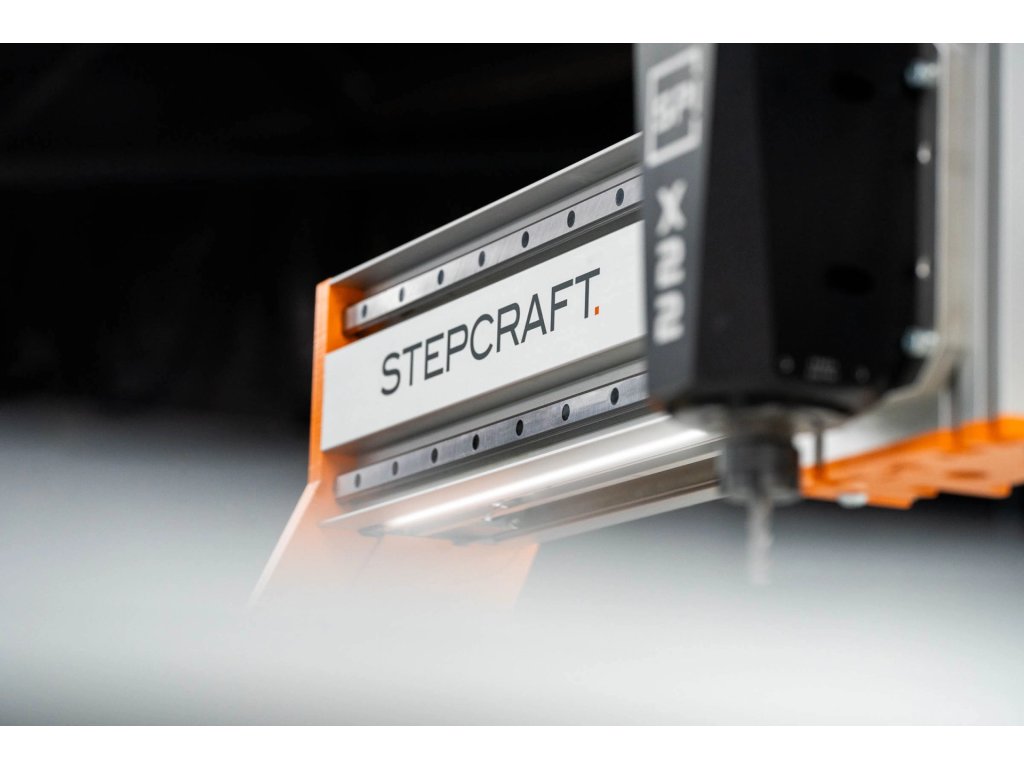

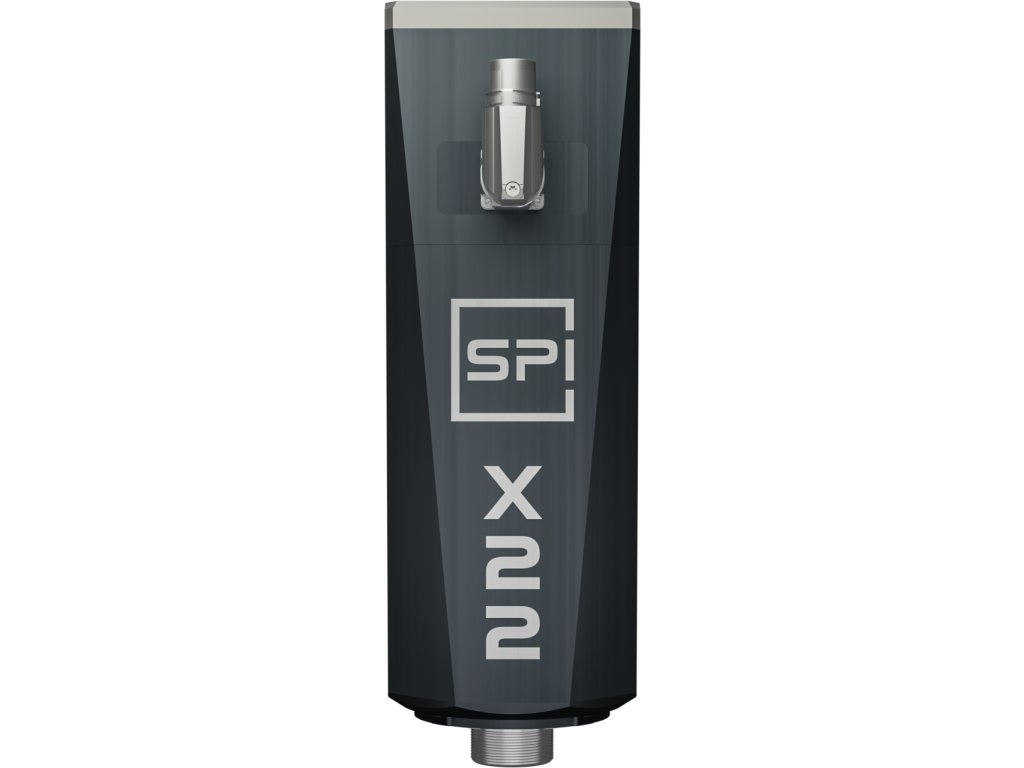

Frézovací vřeteno SPINOGY X22-L-ER25

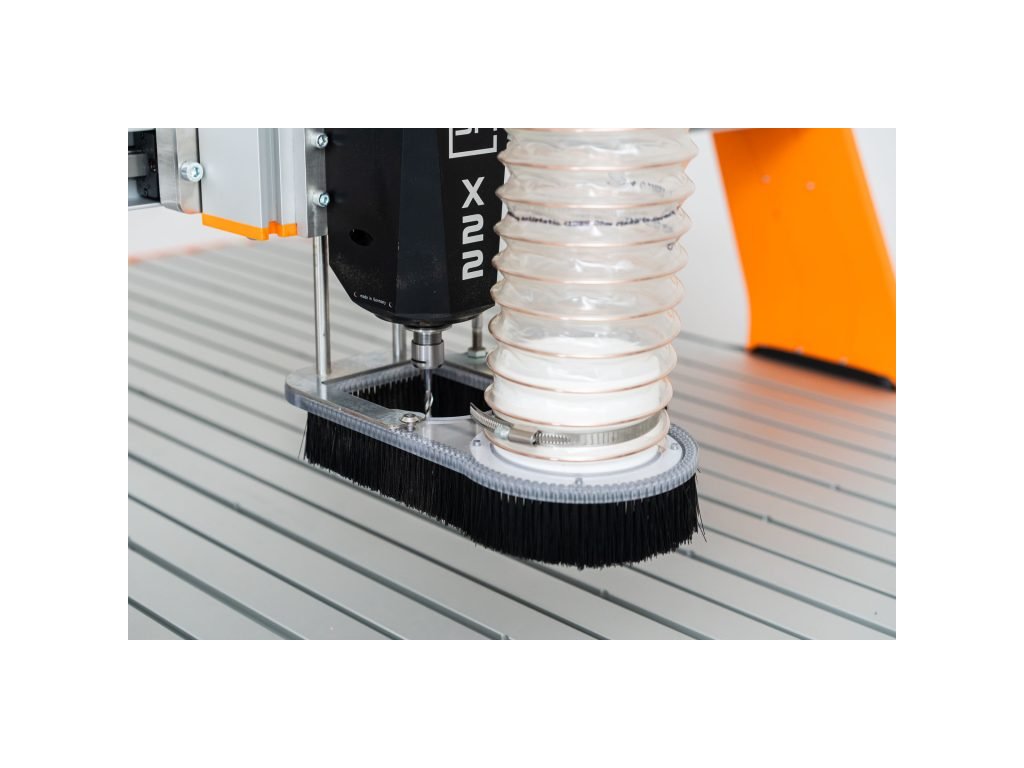

Odsávací patka

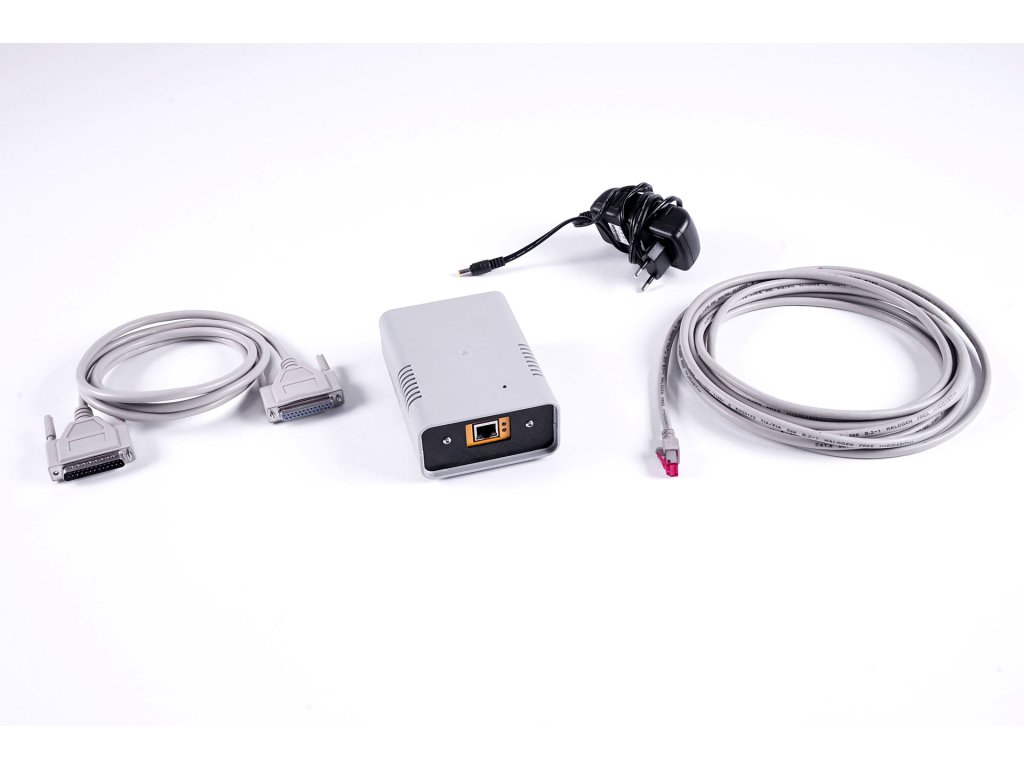

Řídící software UCCNC UC400ETH

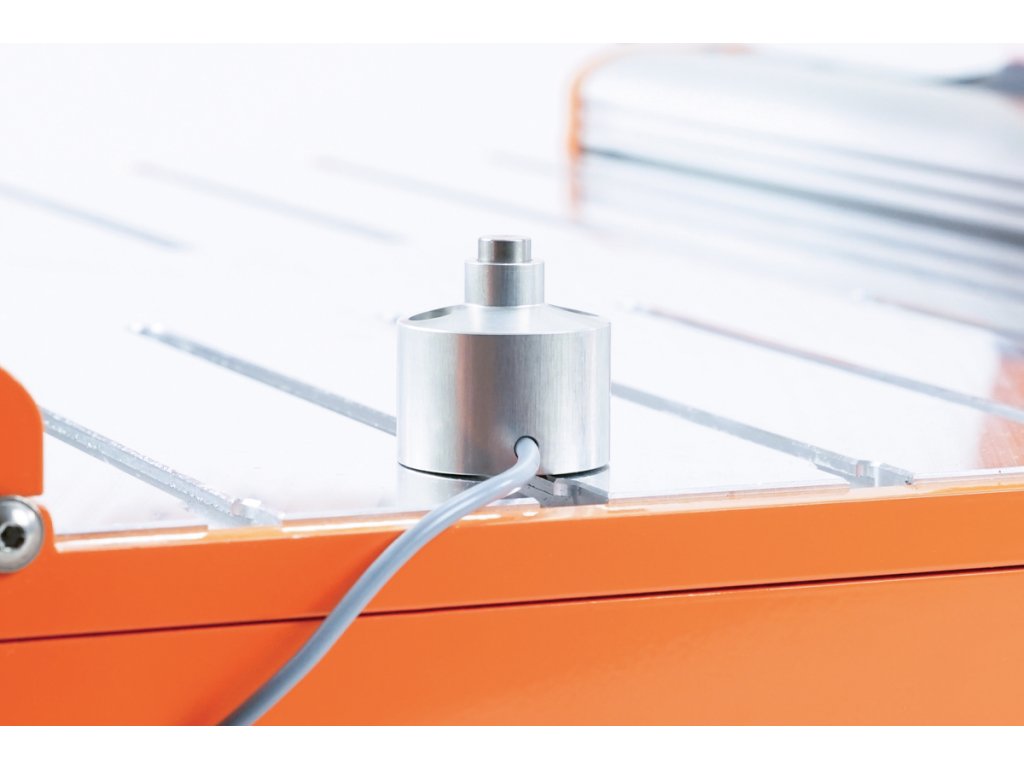

Senzor délky upnutého nástroje TS-39
DOPORUČENÁ ROZŠIŘUJÍCÍ VÝBAVA (NENÍ SOUČÁSTÍ DODÁVKY):
Řízené pneumaticky výsuvné dorazy
