Jednotka čtvrté rotační řízené osy

145/D-S 145/Q-S 145/M-S Zvolte variantu

Jednotka řízení čtvrté rotační osy podstatně rozšiřuje možnosti Vašeho Stepcrat CNC systému. Umožní Vám jednoduše obrábět komplikované rotační tvary, frézovat složitější řezby či 3D objekty.

  • 11 329 Kč 11 499 Kč od 11 329 Kč 330 Kč –2 % 330 Kč –2 %
    13 308,79 Kč 20 872,50 Kč 13 792,79 Kč od 13 308,79 Kč včetně DPH
  • Zvolte variantu3-6 pracovních dnů3-6 pracovních dnůSkladem
    Můžeme doručit do: 19.5.2025 19.5.2025 13.5.2025
10 999 Kč 17 250 Kč 11 399 Kč od 10 999 Kč
  • Varianta
Kategorie: Pomocné


CNC řízená rotační jednotka je profesionální rozšíření pro CNC frézky, které umožňuje obrábění rotačních součástí. Jednotka otáčí materiálem pomocí krokového motoru, zatímco frézovací vřeteno aktivně odebírá materiál. Ideální pro profesionály, ateliéry, malé dílny, školy a uživatele kteří chtějí obrábět komplikované rotační tvary, frézovat složitější řezby, sošky, 3D objekty či laserově gravírovat v rotační ose.



HLAVNÍ VÝHODY:



  • Rozšíření možností vaší CNC frézky o čtvrtou osu
  • Výrazná úspora nákladů oproti pořízení samostatného stroje
  • Vysoká přesnost a opakovatelnost díky použití krokového motoru
  • Snadná instalace a integrace s existujícím CNC systémem
  • Možnost výroby komplexních rotačních součástí
  • Kompatibilita s běžnými CAM programy pro 4osé obrábění
  • Rychlý přechod mezi standardním a rotačním obráběním
  • Ideální pro prototypování a malosériovou výrobu
  • Rozšíření vzdělávacích možností pro studenty



 TECHNICKÁ SPECIFIKACE:



  • Výška hřídele 32 mm
  • Celková výška 55 mm
  • Šířka 42 mm
  • Převod 54:1
  • Krokový motor s rozlišením půl kroku = 21.600 kroků/otáčka, 60 kroků/°, 1 krok = 1´ = 60"

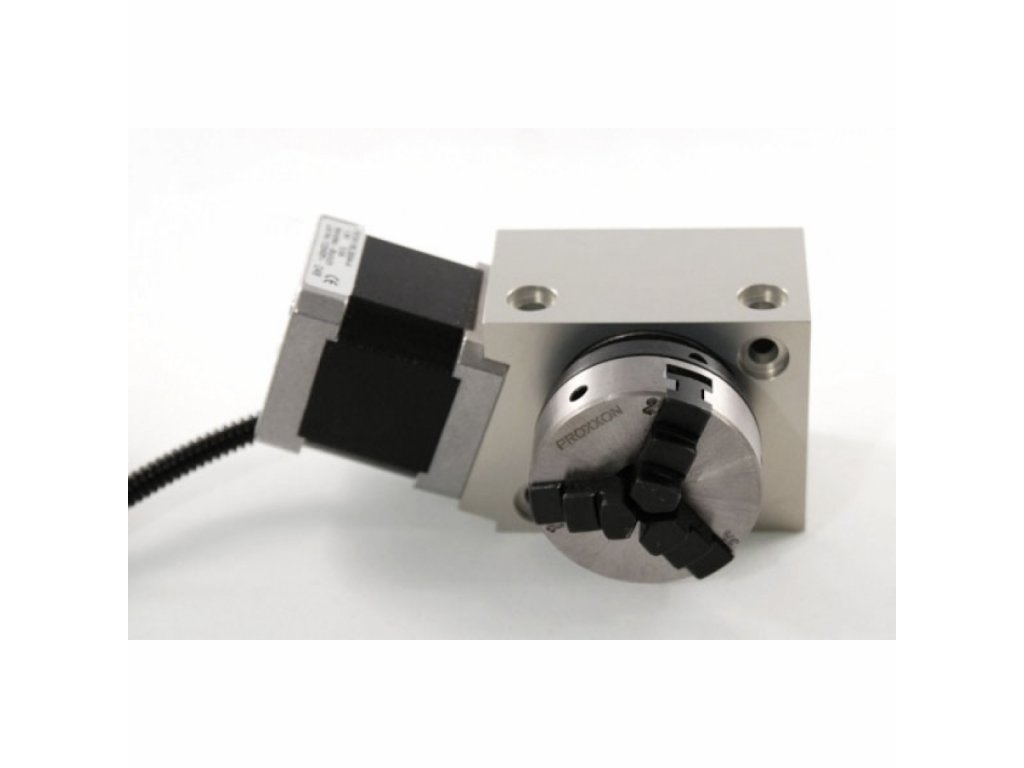

  • Tří-čelistní sklíčidlo
  • Soustředná přesnost 0,01 mm
  • Nema 17 krokový motor s 1,8 A 1,8°
  • Šasi z hliníku 7075
  • Veškeré rotační prvky z nerezové oceli
  • Referenční přepínač
  • Umožňuje horizontální i vertikální montáž




Poznámka: Pro řízení této pracovní jednotky je vyžadován jako řídící software program UCCNC příp. Win PC-NC v plné verzi



ROZSAH DODÁVKY:





DOKUMENTACE:



Montážní a provozní návod RT102

Stepcraft 4-tá rotační osa


Stepcraft 4-tá rotační osa - prezentace
