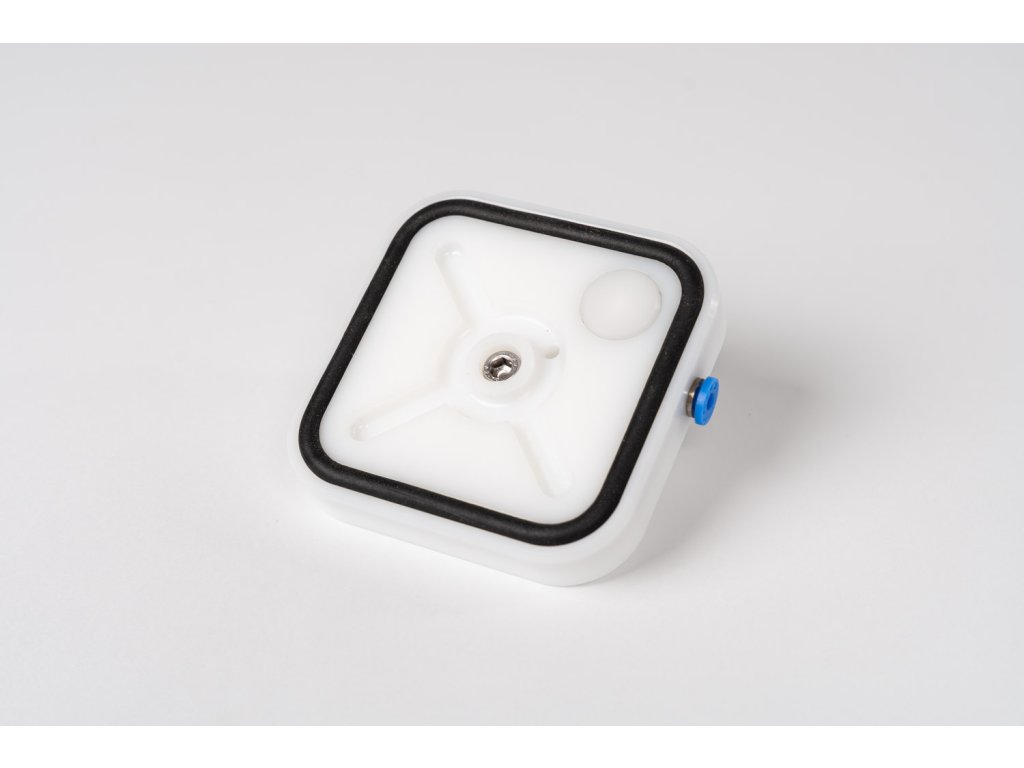

Představujeme Vacuum-Pad V-Pad 55 SP Set pro D-/M-Serie - kompletní profesionální systém vakuového upínání od STEPCRAFT, který obsahuje vše potřebné pro okamžité zahájení práce s pokročilou vakuovou upínací technologií. Sada zahrnuje distribuční box s integrovaným vakuovým ejektorem a čtyři vysoce kvalitní vakuové upínky V-Pad 55 SP s integrovaným zdvihacím pístem pro snadné polohování obrobku.

PRINCIP FUNGOVÁNÍ:

Vakuový box se připojí k běžnému kompresoru pomocí standardní rychlospojky. Integrovaný vakuový ejektor využívá stlačený vzduch z kompresoru ke generování vakua - není tedy potřeba samostatné vakuové čerpadlo. Manuálním přepínačem jednoduše přepnete mezi přetlakem (pro aktivaci zdvihacího pístu a snadné polohování materiálu) a podtlakem (pro pevné upnutí obrobku). Každá upínka se upevní jedním šroubem M6 do drážky pracovního stolu.

HLAVNÍ VÝHODY:

• Kompletní sada: Vakuový box + 4 upínky + potřebné hadice a příslušenství
• Vysoká přidržovací síla: Až 39 kg na jednu upínku při podtlaku 0,85 bar
• Integrovaný zdvihací píst: Snadné polohování a vyjímání obrobku
• Vakuový ejektor: Generuje vakuum přímo z kompresoru bez nutnosti vakuového čerpadla
• Manuální přepínač: Jednoduché přepínání mezi přetlakem a podtlakem
• Kompatibilní s chladicími kapalinami: Vhodné i pro mokré obrábění
• Rozšiřitelný systém: Možnost připojení dalších upínek podle potřeby
• Snadná montáž: Každá upínka se upevní jedním šroubem do drážky stolu

Ideální pro:

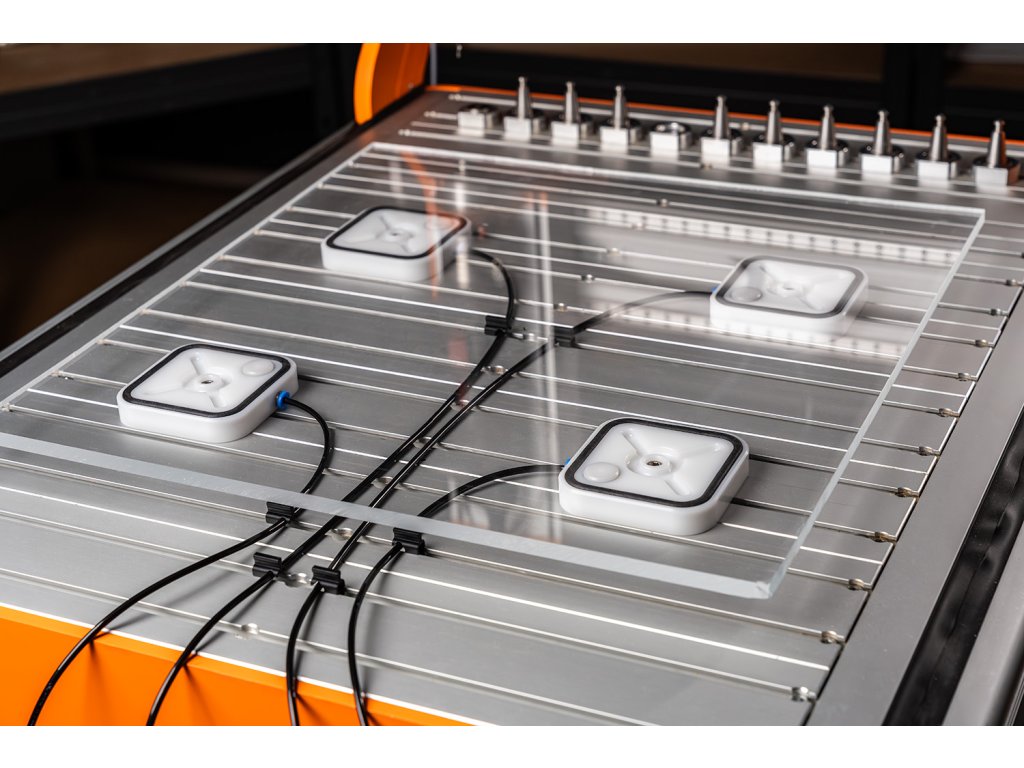

• Gravírování a frézování desek a obecně plošného materiálu
• Práci s křehkými materiály (akryl, tenké dřevo, kompozity)
• Upínání nerovných nebo zakřivených povrchů
• Obrábění drahých materiálů bez rizika poškození
• Sériovou výrobu s rychlou výměnou obrobků
• Aplikace vyžadující čistý povrch bez stop po upnutí

Technická specifikace:

Vakubox (Distributor podtlaku):

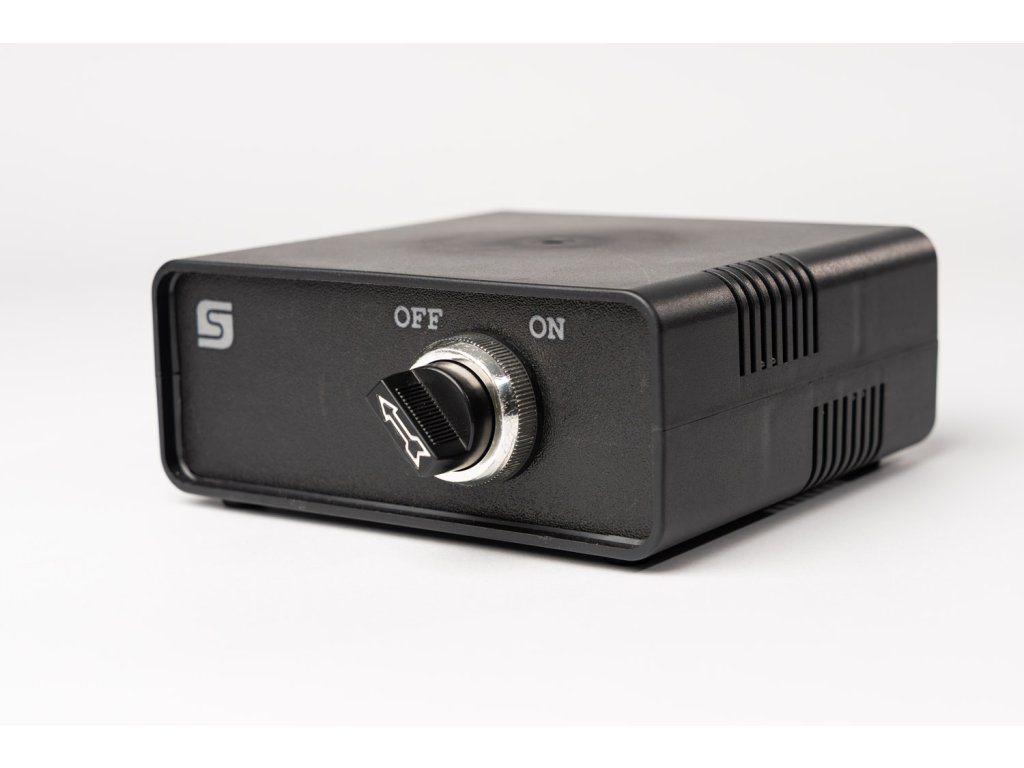

• Ovládání podtlaku/tlaku: ruční spínač
• Spotřeba vzduchu: max. 7 litrů/min.
• Podtlak: max. – 0,85 baru

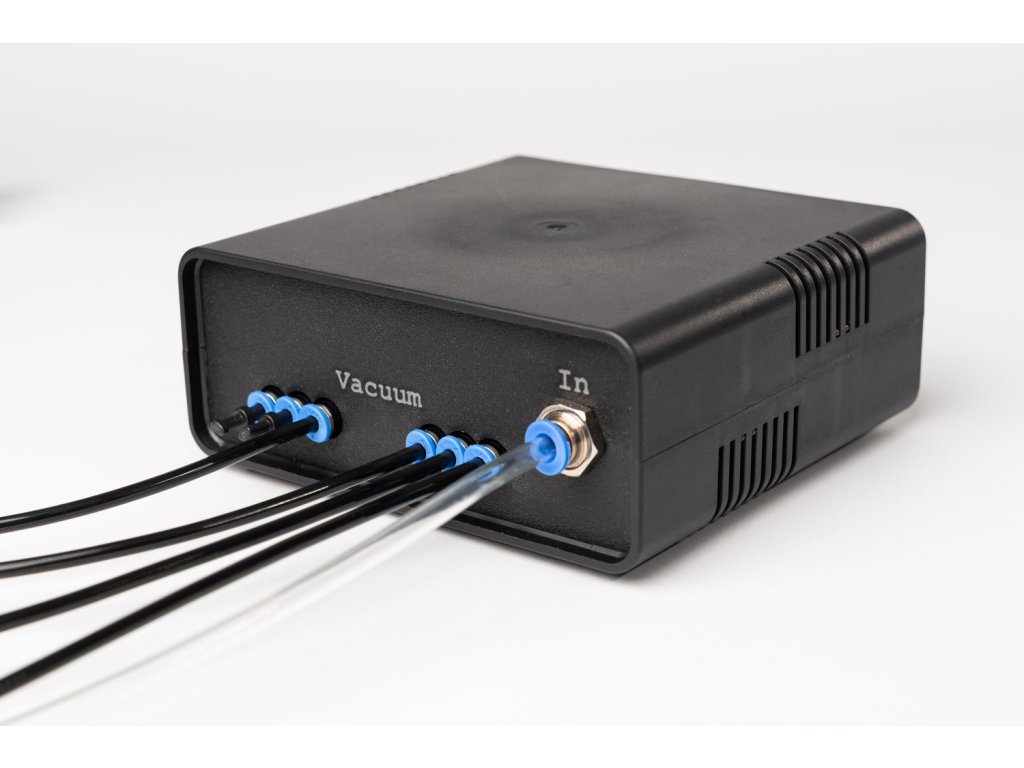

• Vstupní připojení: rychlospojka 6 mm
• Výstupní připojení: rychlospojka 4 mm
• Integrovaný vakuový ejektor

Vakuová upínka:

• Průmyslový plast PE 500 (vysokomolekulární polyethylen, PE-HMW)
• Vnější rozměry: 92 x 92 x 16 mm
• Efektivní plocha podtlaku: 55 cm²
• přídržná síla 39kg při 0,7 Bar
• Připojovací vzduchová hadice: 4 mm
• Těsnicí profil ze syntetické pryže EPDM, d = 6 mm
• Výška upnutí obrobku: Přesně 16 mm nad pracovní deskou
• Integrovaný zdvihací píst pro snadné polohování

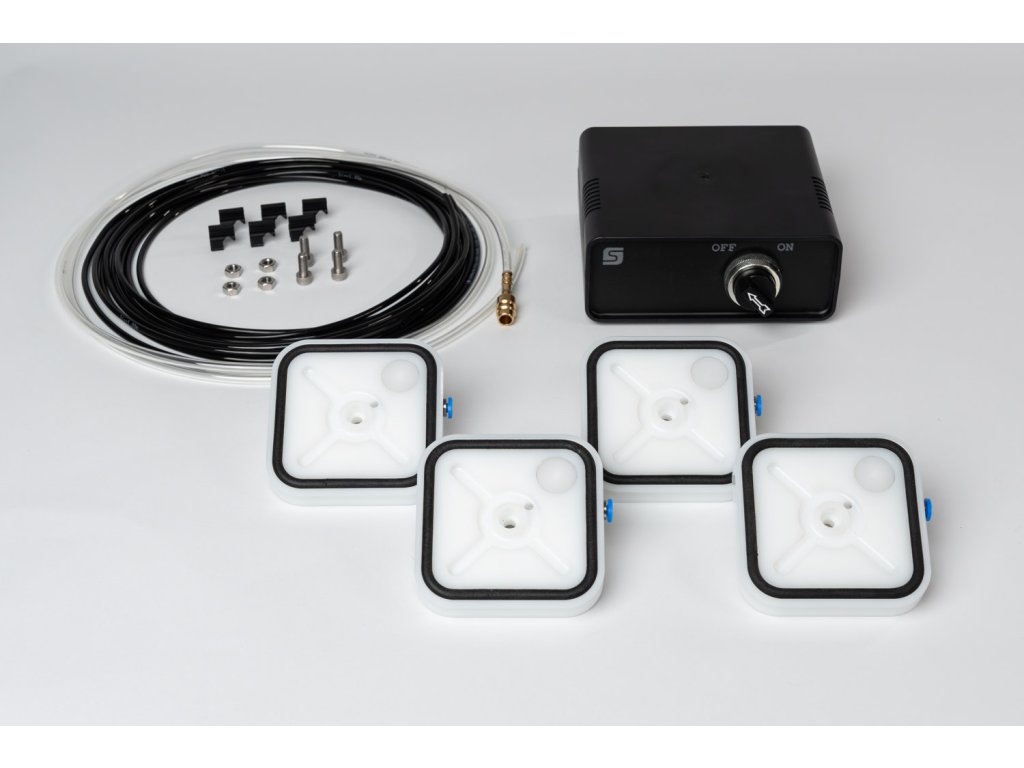

OBSAH DODÁVKY:

• 1x vakubox pro distribuci podtlaku s integrovaným ejektorem
• 4 x podtlaková upínka V-Pad 55 SP s těsnicí šňůrou a 4mm zásuvným konektorem
• 4x těsnicí šňůra

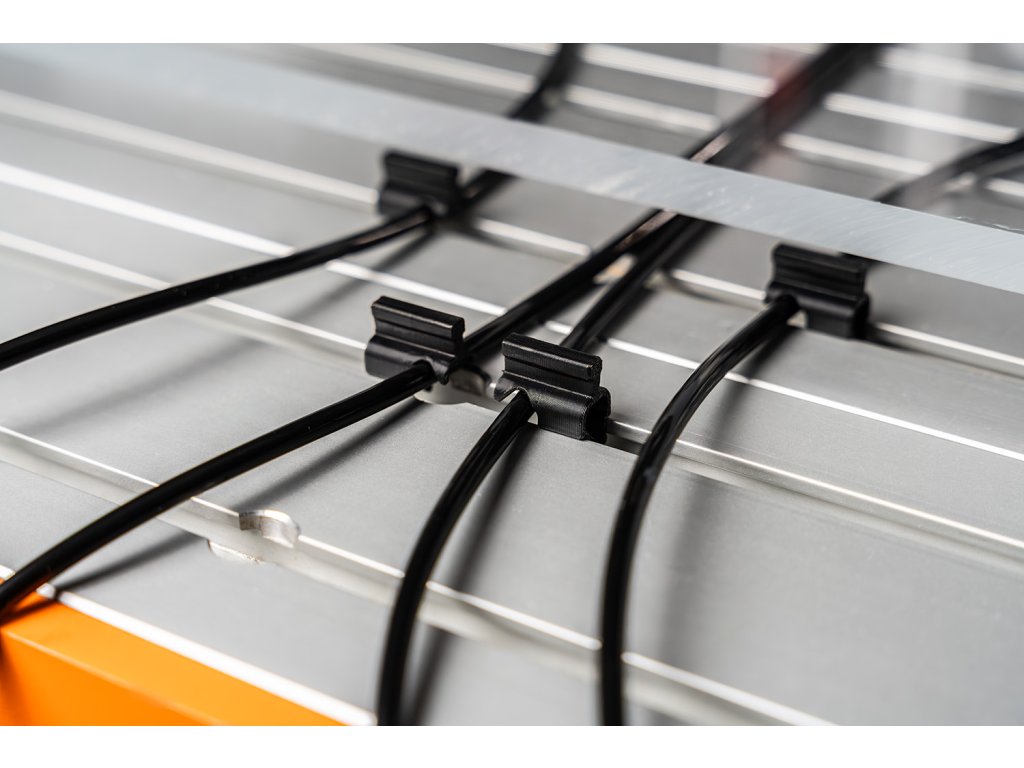

• 4x upevňovací materiál (šroub a matice M6) pro T-drážkové stoly
• 4x 2m vzduchová hadice, d = 4 mm
• 1x 3m vzduchová hadice, d = 6 mm, včetně standardní rychlospojky na stlačený vzduch
• 8x přídržná svorka pro podtlakové hadice
