Rychloupínací systém pro frézovací jednotku

Představujeme rychloupínací systém pro pracovní jednotky (Zero Point Clamping System) od společnosti STEPCRAFT - profesionální řešení, které revolucionizuje způsob práce s multifunkčními CNC stroji. Tento systém umožňuje během několika sekund vyměnit pracovní jednotku na ose Z bez nutnosti zdlouhavého seřizování a kalibrace.

"Rychloupínací systém je absolutní game-changer pro každého, kdo používá CNC stroj pro více aplikací. Místo hodinového přestavování mezi frézováním a laserem prostě vyměníte celou jednotku během pár sekund a můžete pokračovat v práci. Klínové spojení zajišťuje, že pozice je vždy stejná - žádné seřizování, žádná ztráta času. Pro profesionální použití je to naprosto nezbytné."

Jak systém funguje

Rychloupínací systém se skládá ze dvou hlavních částí:

1. Základní deska (base plate)

• Pevně připevněna k ose Z CNC stroje
• Obsahuje rybinové vedení a upínací mechanismus
• Zůstává trvale na stroji

2. Držák nástroje (tool carrier)

• Připevněn k pracovní jednotce (fréza, laser, 3D tiskárna, nůž)
• Zasouvá se do základní desky pomocí rybínového vedení
• Fixuje se klínovým spojením

Výměna pracovní jednotky:

1. Uvolníte klínové spojení
2. Vysunutí aktuální jednotky z rybinového vedení
3. Zasunutí nové jednotky do vedení
4. Zafixování klínovým spojením
5. Okamžitě můžete pokračovat v práci

Celý proces trvá 10-30 sekund.

HLAVNÍ VÝHODY:

• Okamžitá výměna - během několika sekund
• Opakovatelná přesnost - klínové spojení zajišťuje stejnou pozici
• Žádné seřizování - nulový bod zůstává zachován
• Univerzální použití - fréza, laser, 3D tisk, nůž
• Úspora času - hodiny ušetřené při přestavování
• Profesionální kvalita - frézovaný hliník, černě eloxovaný
• Helicoil závity - vysoká pevnost a dlouhá životnost

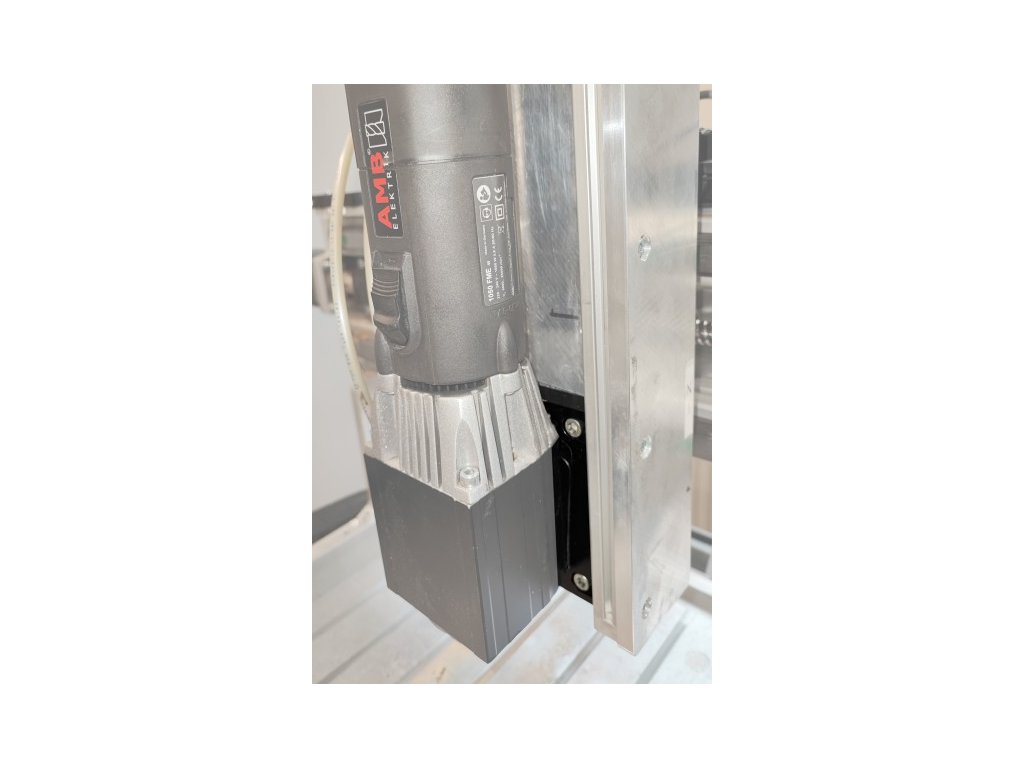

• Kompatibilní s AMB motory - připraveno pro typ -U a -W

Ideální pro:

• Multifunkční CNC stroje STEPCRAFT
• Profesionální dílny s více aplikacemi
• Sériovou výrobu vyžadující časté změny nástrojů
• Kombinaci frézování, laserování a 3D tisku
• Aplikace s oscilačním nožem (OTK-3)
• Efektivní využití CNC stroje

TECHNICKÁ SPECIFIKACE:

Konstrukce:

• Materiál: Frézovaný hliník
• Povrchová úprava: Černě eloxovaný
• Vedení: Rybínové (dovetail guide)
• Upínání: Klínové spojení (wedge connection)
• Závity: Helicoil vložky pro vysokou pevnost

Kompatibilita:

• CNC stroje: STEPCRAFT D-Serie, M-Serie
• Pracovní jednotky: Frézy, lasery, 3D tiskárny, oscilační nože
• AMB motory: Typ -U a -W (připravené montážní otvory)

Princip nulového bodu (Zero Point)

Systém nulového bodu zajišťuje, že každá pracovní jednotka se vrací přesně na stejné místo. Díky klínovému spojení a rybínovému vedení je pozice:

• Opakovatelná - vždy stejná pozice
• Přesná - minimální tolerance
• Stabilní - žádné vibrace nebo pohyb

To znamená, že:

• Nemusíte seřizovat nulový bod po výměně
• Můžete pokračovat v práci okamžitě
• Přesnost obrábění zůstává zachována

Typické aplikace:

Kombinace frézování a laserování:

• Ráno frézujete dřevěné díly
• Odpoledne přepnete na laser a gravírujete
• Výměna trvá 20 sekund

Kombinace frézování a 3D tisku:

• Vyfrézujete formu
• Přepnete na 3D tiskárnu
• Vytisknete prototyp přímo na stroji

Kombinace frézování a oscilačního nože:

• Vyfrézujete tvrdé materiály
• Přepnete na oscilační nůž OTK-3
• Řežete textil nebo pěnové materiály

ROZSAH DODÁVKY:

• 1× Základní deska (base plate) - frézovaný hliník, černě eloxovaný
• 1× Držák nástroje (tool carrier) - frézovaný hliník, černě eloxovaný
• Montážní otvory připravené pro AMB motory typ -U a -W
• Helicoil závity ve všech závitových otvorech

Instalace:

Základní deska:

1. Připevní se k ose Z CNC stroje
2. Instaluje se jednou a zůstává trvale na stroji

Držák nástroje:

1. Připevní se k pracovní jednotce (fréza, laser, atd.)
2. Můžete mít více držáků pro různé jednotky
3. Každý držák se jednoduše zasouvá do základní desky

Rozšíření systému:

Pro plné využití rychloupínacího systému doporučujeme:

• Více držáků nástrojů - pro každou pracovní jednotku jeden
• D43 upínací přírubu - pro kompatibilitu s dalšími jednotkami
• Organizační stojan - pro skladování připravených jednotek

POZNÁMKA:

Tento rychloupínací systém je určen pro CNC stroje s T-drážkovým pracovní trámcem. Pro kombinaci s dalšími pracovními jednotkami doporučujeme kompatibilní D43 upínací přírubu, která rozšiřuje možnosti systému.
