KOMPONENTY ROZHODUJÍ – CO JE UVNITŘ VAŠEHO CNC STROJE?

1.4.2026

Ano, dva stroje mohou vypadat na obrázku podobně..

ÚVOD

Když porovnáváte dva CNC stroje podle fotky a ceny, vidíte:

hliníkové profily
lineární vedení
krokové motory
řídící elektroniku

Vypadá to podobně.

Ale podobně vypadají také hodinky za 200 Kč a hodinky za 20 000 Kč.

Primární rozdíl není ve vzhledu, je uvnitř.

PROČ NA KOMPONENTECH ZÁLEŽÍ

CNC stroj je přesný nástroj.

Jeho přesnost, životnost a spolehlivost jsou přímo závislé na kvalitě každého jednotlivého komponentu v kinematickém řetězci:

Motor → Driver → Šroub → Matice → Vedení → Vozík → Trámec → Nástroj → Obrobek

Každý slabý článek v tomto řetězci degraduje výsledek.

A nejhorší na tom je:

Levný komponent nevypadá jinak než kvalitní. Rozdíl poznáte až po pár měsících provozu.

CO KONKRÉTNĚ HLEDAT

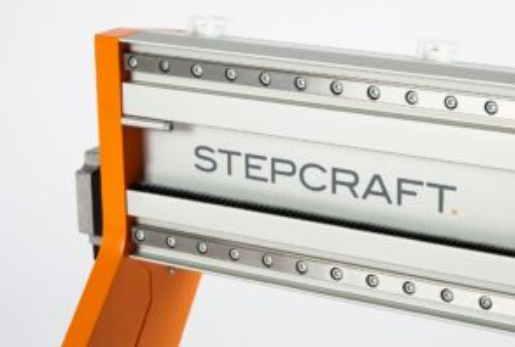

1) LINEÁRNÍ VEDENÍ

Lineární vedení je páteř každé osy. Nese zatížení, určuje přesnost pohybu a životnost stroje.

Parametr	Kvalitní vedení (např. Bosch Rexroth, HIWIN®)	Low-cost vedení
Materiál kuliček	Kalená ocel, přesná geometrie	Neurčená slitina, variabilní geometrie
Předpětí	Definované, dokumentované	Náhodné, nedokumentované
Těsnění	Víceúrovňové, odolné vůči prachu a třískám	Základní nebo žádné
Životnost	Dokumentovaná v km pojezdu	Neznámá
Opakovatelnost	Garantovaná výrobcem	Negarantovaná

Na co se zaměřit při výběru stroje: Ptejte se na konkrétního výrobce vedení. Kvalitní výrobci (Bosch Rexroth, HIWIN®, THK) svá vedení dokumentují – včetně životnosti, předpětí a těsnění. Pokud prodejce nedokáže výrobce vedení pojmenovat, je to varovný signál.

💡 STEPCRAFT M.Série používá lineární vedení Bosch Rexroth / HIWIN z kaleného oceli na všech osách, s víceúrovňovým těsněním proti prachu a třískám.

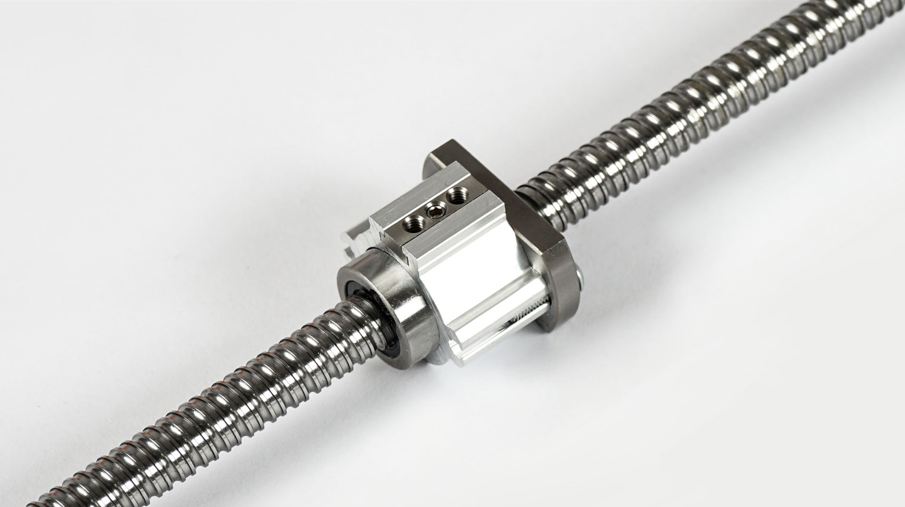

2) POHYBOVÉ ŠROUBY

Pohybový šroub převádí rotaci motoru na lineární pohyb. Je to přímý determinant přesnosti a opakovatelnosti.

Parametr	Kuličkový šroub (např. HIWIN®)	Trapézový šroub (low-cost)
Typ kontaktu	Kuličkový – valivý kontakt	Kluzný kontakt
Tření	Minimální	Vysoké – teplo, opotřebení
Backlash (vůle)	Prakticky nulový – předepnutá matice	Vždy přítomen, roste s opotřebením
Opakovatelnost	±0,015 mm	Nezaručená, typicky ±0,1–0,3 mm
Životnost	Dokumentovaná	Neznámá

💡 Co je backlash a proč je zásadní? Backlash je vůle mezi šroubem a maticí. Při každé změně směru pohybu musí motor tuto vůli „projet" naprázdno – bez pohybu osy. Výsledek: nepřesnost při každém reverzu. U gravírování, kapsování nebo jakékoliv práce s detailem je backlash přímý nepřítel kvality.

Na co se zaměřit při výběru stroje: Zeptejte se konkrétně: trapézový, nebo kuličkový šroub? A od jakého výrobce? Rozdíl v opakovatelnosti může být až desetinásobný.

💡 STEPCRAFT M.Série používá standardně pohybové šrouby igus® dryspin (opakovatelnost ±0,025 mm), volitelně HIWIN® kuličkové šrouby (opakovatelnost ±0,015 mm). U M.1400 Ultimate jsou HIWIN® šrouby standardní výbavou.

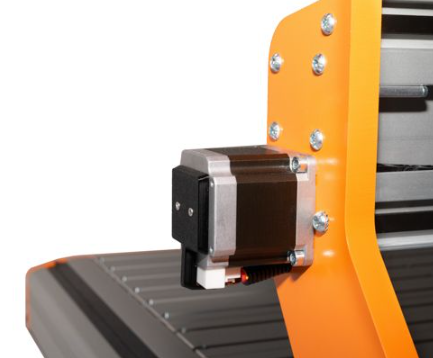

3) KROKOVÉ MOTORY A DRIVERY

Motor a driver tvoří dvojici – jeden bez druhého nedává smysl.

Parametr	Kvalitní motor + driver	Low-cost kombinace
Krouticí moment	Dokumentovaný, ověřitelný	Udávaný, ale neověřitelný
Mikrostep	Stabilní i při nízkých rychlostech	Rezonance, ztráta kroků
Tepelný management	Řešený, dokumentovaný	Často podceněný
Ztráta kroků	Detekována (Semi Closed Loop)	Nedetekována – stroj frézuje dál mimo dráhu

⚠️ Ztráta kroků bez detekce je jeden z nejzákeřnějších problémů u méně kvalitních strojů. Motor ztratí krok – osa se posune o desetiny mm mimo dráhu – a stroj frézuje dál. Výsledek: zničený obrobek, případně zničený nástroj. A vy nevíte proč.

Na co se zaměřit při výběru stroje: Ptejte se, zda stroj nabízí detekci ztráty kroků. Pokud ne – v okamžiku kolize nebo přetížení stroj frézuje dál, aniž byste to poznali, dokud není pozdě.

💡 STEPCRAFT M.Série nabízí volitelně Semi Closed Loop System™ – monitorování kroků na všech osách. Při detekci odchylky automatické nouzové zastavení stroje.

4) KONSTRUKCE A PROFILY

Tady je největší rozdíl, který na první pohled nevidíte.

Parametr	Kvalitní průmyslová konstrukce	Hobby / low-cost konstrukce
Hlavní profil	Specializovaný profil s vysokou torzní tuhostí	Standardní V-slot nebo T-slot profil
Silové uzly	Ocel tam, kde jsou nejvyšší nároky na pevnost	Hliník nebo tištěné plasty
Torzní tuhost	Konstrukčně řešená a dokumentovaná	Závisí na sestavení a dotažení šroubů
Opakovatelnost sestavení	Výrobní linka, kontrola kvality	Závisí na zručnosti stavějícího

💡 Proč je torzní tuhost důležitá? Při frézování působí na nástroj boční síly. Ty se přenášejí přes trámec na celou konstrukci. Pokud se trámec pod zatížením kroutí nebo ohýbá – byť o desetiny mm – výsledek se projeví na kvalitě povrchu, přesnosti rozměrů a životnosti nástroje.

Na co se zaměřit při výběru stroje: Zeptejte se, z čeho jsou vyrobeny silové uzly – čela, bočnice, příruby Z-osy. Právě tam se koncentruje největší zatížení. Hliník nestačí vždy – klíčové uzly by měly být z oceli.

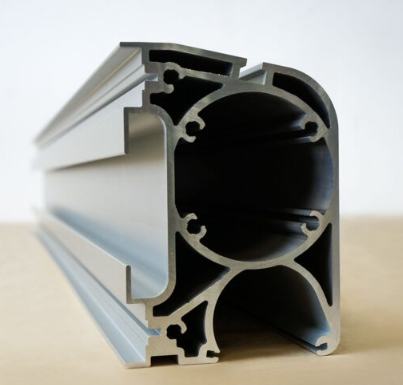

💡 STEPCRAFT M.Série používá patentovaný X-profil s vysokou torzní tuhostí a ocelové silové uzly (čela, bočnice, příruby Z-trámce) – charakteristicky zbarvené oranžově. Tam, kde jsou nejvyšší nároky na pevnost, mluví kov svou řečí.

OTÁZKY, na které je dobré znát odpověď

Než koupíte jakýkoliv CNC stroj, zeptejte se:

Jaké lineární vedení stroj používá? Od jakého výrobce?

Jaký typ pohybového šroubu? Trapézový nebo kuličkový?

Jaká je dokumentovaná opakovatelnost polohy?

Jak je řešena detekce ztráty kroků?

Z jakého materiálu jsou silové uzly konstrukce?

Kdo je výrobce motorů a driverů?

Prodejce, který zná odpovědi na všechny tyto otázky bez váhání, prodává stroj, za který se nemusí stydět.

SHRNUTÍ – NA CO SKUTEČNĚ ZÁLEŽÍ

Než se rozhodnete, zapamatujte si tato klíčová pravidla:

Lineární vedení – ptejte se na výrobce a typ těsnění. Bez dokumentace = neznámá životnost
Pohybový šroub – kuličkový šroub není luxus, je to základ přesnosti
Backlash – roste s opotřebením, u levných šroubů ho nikdy zcela neodstraníte
Ztráta kroků – bez detekce nevíte, kdy stroj pracuje mimo dráhu
Silové uzly – hliník nestačí všude, ocel patří tam, kde jsou největší síly
Dokumentace – kvalitní výrobce dokumentuje vše. Pokud dokumentace chybí, chybí i odpovědnost
