Plugin autoleveleru pro UCCNC je doplněk, který umožňuje automaticky korigovat pozici pracovního počátku v ose Z dle nerovností povrchu obráběného materiálu a to tak, že zadá 3D dotykové sondě nejprve příkaz změřit pracovní výšku Z0 na vybraných místech pracovní plochy a následně vytvoří mapu změn výšek Z0, kterou pak používá pro příslušné korekce během obrábění.
Postup:

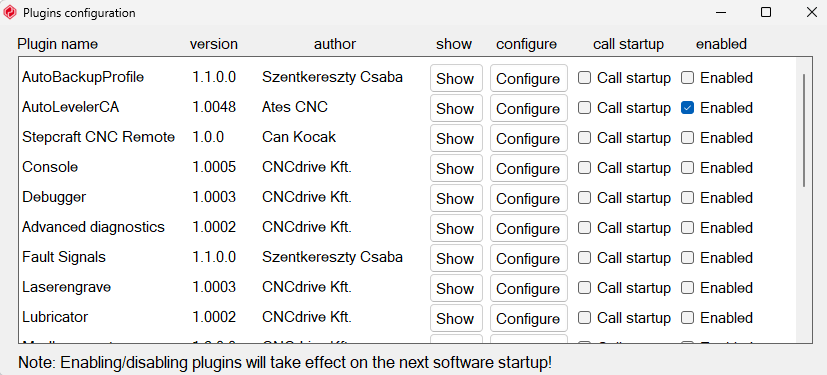

1) Spusťte UCCNC a rozklikněte kartu Configuration/General setting a klikněte na tlačítko Configure Plugins
2) V tabulce vyhledejte kolonku Autoleveler CA a aktivujte u ní volbu Enabled
3) Restartujte UCCNC a rozklikněte kartu Configuration/General setting a klikněte na tlačítko Configure Plugins
4) V tabulce Pluginů vyhledejte kolonku Autoleveler CA a klikněte u ní na tlačítko show

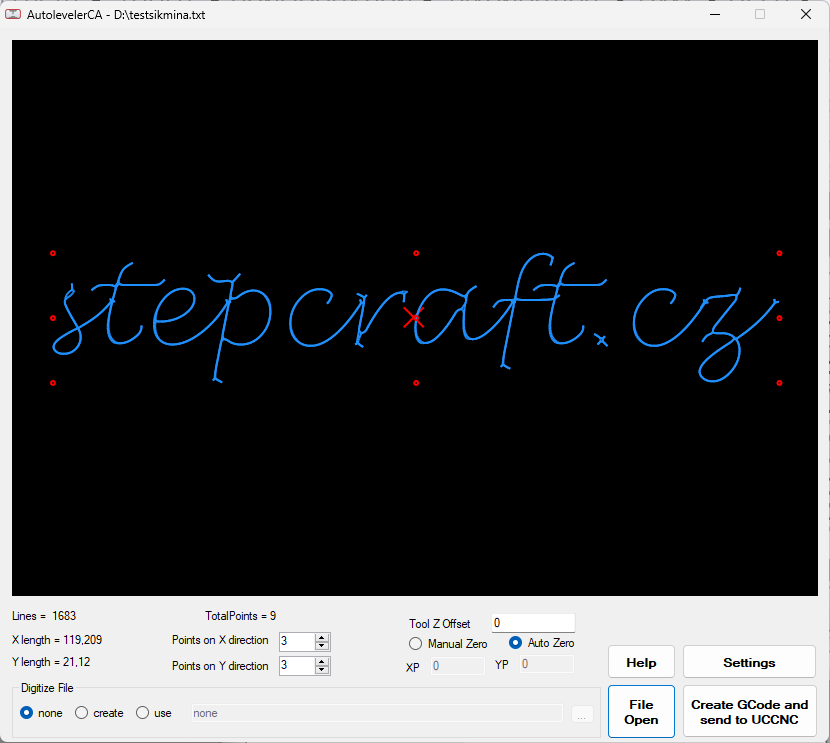

5) V okně Autoleveler CA otevřete pomocí tlačítka File Open Váš frézovací program(G-kod)
6) Ve spodní části okna Autoleveler CA nakofigurujte jednotlivé parametry dle specifik Vašeho projektu(viz. obrázek výše)
Popis jednotlivých parametrů:
Lines - počet řádků vygenerovaného G-kódu
X length - šířka obrobku
Y length - délka obrobku
TotalPoints - celkový počet hledaných bodů
Points on X direction - počet hledaných bodů ve směru osy X
Points on Y direction - počet hledaných bodů ve směru osy X
Tool Z Offset - délkový rozdíl mezi sondou a frézou (v případě systémů automatické výměny nástroje)
Manual Zero - pro ruční korekci nulového bodu po výměně sondy za nástroj
Auto Zero - po dokončení odměřovaní se 3D sonda přesune do bodu XP/YP kde provede automatické odměření nulového bodu (např. pro následné automatické odměření nástroje)
Settings - viz. bod.7
Create GCode and send to UCCNC - zavede upravený G-kod do UCCNC

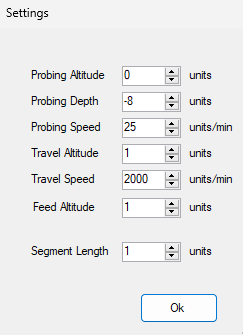

7) V okně Autoleveler CA klikněte na tlačítko Settings a nastavte parametry odměřování dle výškové členitosti Vašeho projektu
Popis jednotlivých parametrů:
Probing Altitude - výška od které sonda začíná hledání
Probihng Depth - maximální hloubka do které sonda uskutečňuje hledání (při jejím dosažení se sonda zvedá zpět)
Probing Speed - rychlost sestupu při hledání
Travel Altitude - výška zdvihu sondy při přesuvu mezi hledanými body
Travel Speed - rychlost přesuvu sondy mezi jednotlivými body
Feed Altitude -
Segment Length -
8) Pomocí tlačíta Create GCode and send to UCCNC odešlete upravený G-kod do UCCNC

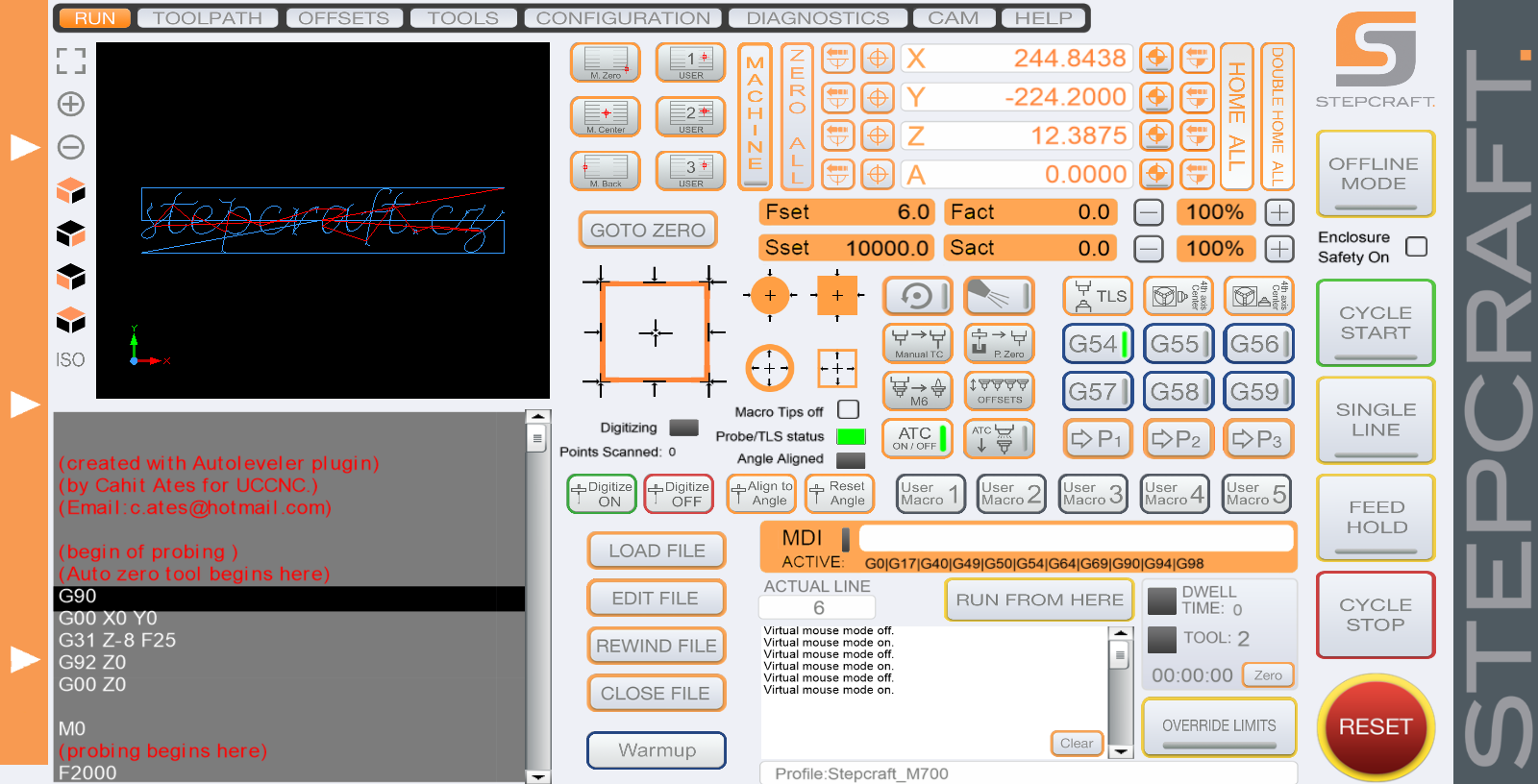

9) Najeďte 3D sondou nad nejvyšší bod materiálu a zahajte pracovní cyklus(Start Cycle)
- sonda jako první provede odměření nulové výšky Z
10) Znovu stiskněte Start Cycle a sonda zahájí automatické odměření členitosti povrchu v bodech které jste nastavili v autoleveleru

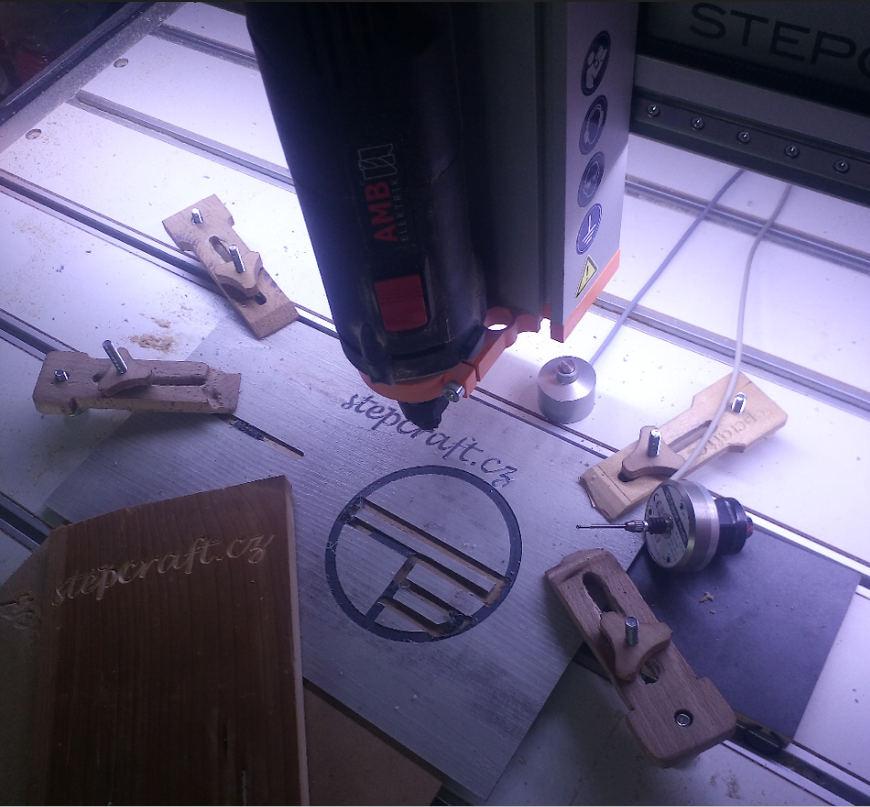

11) Vyměňte sondu za požadovaný nástroj a přesuňte pracovní jednotku do pozice X0Y0
12) Nastavte nový pracovní počátek Z0 (papírková metoda; senzor upnutého nástroje..)
12) Zkontrolujte zda jste neopomněli pracovní jednotku zapnout , stiskněte Start Cycle a vyčkejte na dokončení pracovního cyklu
