Funkce "Run from Here" v software UCCNC představuje neocenitelný nástroj pro každého, kdo pracuje s CNC stroji. Tato pokročilá funkce umožňuje spustit G-kód program z libovolného místa, což je mimořádně užitečné při řešení problémů během obrábění, testování konkrétních částí programu nebo pokračování v práci po přerušení. V dnešním článku si projdeme detailní postup použití této funkce a praktické situace, kdy se vám bude hodit.
A) Kdy použít funkci "Run from Here"?
Typické situace:
- Přerušení programu kvůli problému s nástrojem
- Testování konkrétní části G-kódu před spuštěním celého programu
- Oprava chyby v průběhu obrábění
- Pokračování po výpadku proudu nebo jiném přerušení
- Optimalizace času při ladění programu
B) Krok za krokem: Použití "Run from Here"
1. Výběr počátečního řádku
Postup:

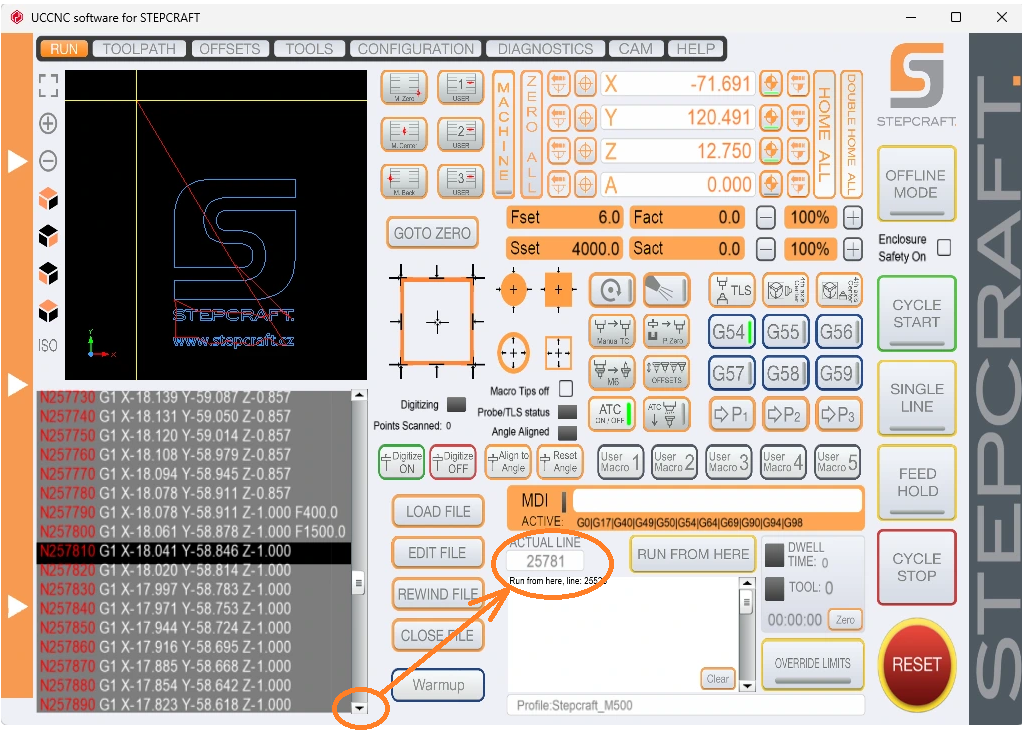

- V okně G-kódu použijte šipky (↑↓) pro navigaci
- Vyberte příslušné číslo řádku, odkud chcete program spustit
- Řádek se zvýrazní a zobrazí se v poli "ACTUAL LINE"
💡 Tip: Vybírejte řádek s ohledem na kontext - ideálně na začátku konkrétní operace nebo po příkazu pro pohyb nástroje.
2. Aktivace funkce "Run from Here"
Postup:

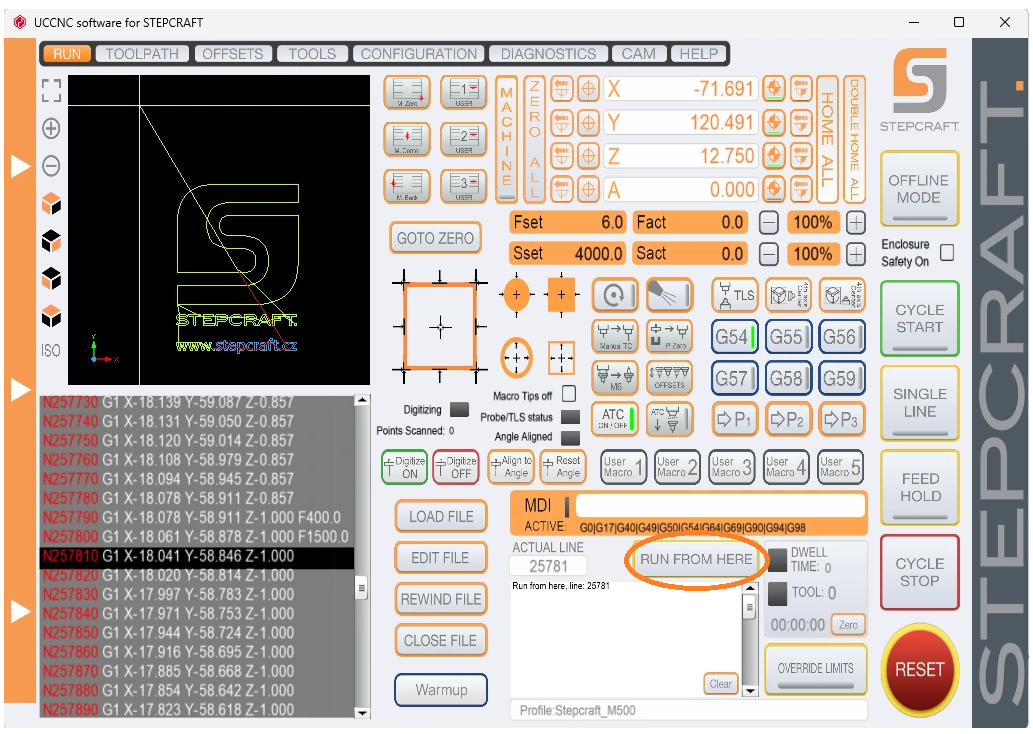

- Stiskněte tlačítko "RUN FROM HERE" v rozhraní UCCNC
- Vizualizace se aktualizuje - část "již vykonaného programu" změní barvu
- Tím se označí, která část programu bude přeskočena
⚠️ DŮLEŽITÉ: Zkontrolujte vizualizaci a ujistěte se, že vybraný začátek odpovídá vašim požadavkům.
3. Spuštění cyklu a spuštění pracovní jednotky
Postup:
- Stiskněte tlačítko "START CYCLE"

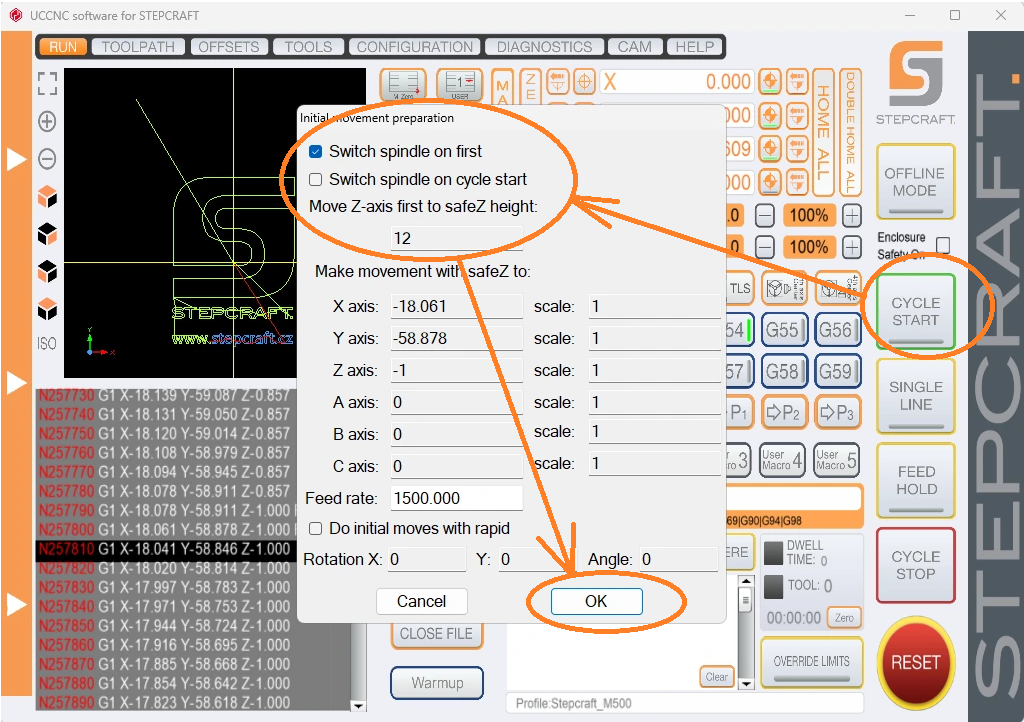

- Po stisknutí Start Cycle se automaticky zobrazí dialog "INITIAL MOVEMENT PREPARATION"
- Dle aktuální situace a používané pracovní jednotky vyberte požadovanou možnost:
- "SWITCH SPINDLE FIRST" (zapnout vřeteno jako první) - vřeteno se spustí před přesunem na příslušnou pozici
- "SWITCH SPINDLE ON CYCLE START" (zapnout vřeteno až při zahájení samotného pracovního cyklu)- vřeteno se spustí až po přesunu na příslušnou pozici a opětovném stisknutí Start cycle
💡 Tip: Vyberte možnost podle konkrétní situace - při frézování preferujte spíše první možnost (Switch spindle on first) při použití laseru vždy preferujte možnost druhou (Switch spindle on cycle start)
💡 Poznámka: V tabulce je vedle způsobu spuštění vřetene uvedena výška ve které se bude CNC přesouvat ("Move Z axis first to SaveZ height:") souřadnice na kterou se CNC bude přesouvat("X axis:"; "Y axis:"; "Z axis:"), a rychlost kterou se CNC bude přesouvat ("Feed rate:") a možnost aktivovat posuv maximální přesuvnou rychlostí CNC ("Do initial moves with rapid").
4. Přesun do startovní pozice
Co se děje:
- Po potvrzení se pracovní jednotka automaticky přesune do pozice odpovídající zvolenému řádku G-kódu
- Stroj se připraví na pokračování programu a čeká na potvrzení zahájení práce opětovným stisknutím tlačítka "START CYCLE"
⚠️ Rada: Po přesunu vřetene do místa pokračování zkontrolujte správnost pozice vřetene a polohování materiálu.
5. Finální spuštění
Postup:

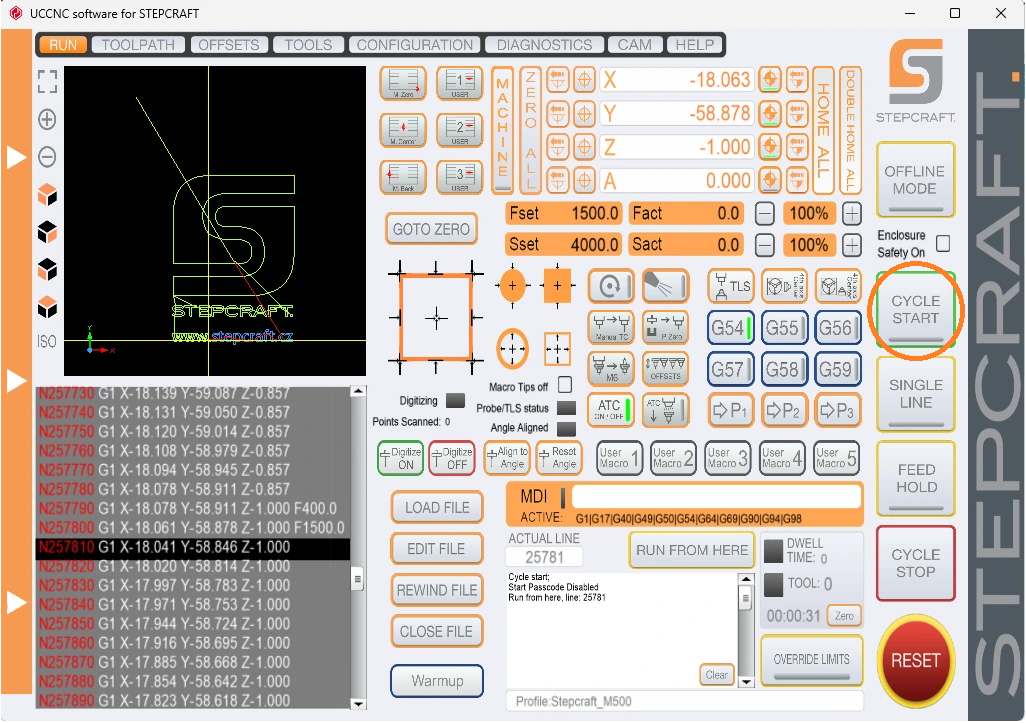

- Stiskněte tlačítko "START CYCLE" pro definitivní spuštění
- Program začne běžet od vybraného místa
6. Dokončení programu
Sledování:
- Vyčkejte na dokončení zbývající části programu
- Sledujte průběh na vizualizaci a v reálném čase
- Program se dokončí standardním způsobem
C) Bezpečnostní opatření
⚠️ Před použitím "Run from Here" vždy zkontrolujte:
1. Pozici a upnutí nástroje:
- Ujistěte se, že nástroj je ve správné pracovní výšce Z
- Zkontrolujte XY pozici nástroje
2. Stav vřetena:
- Ověřte, zda máte upnut správný nástroj a to obzvláště u systémů s automatickou výměnou nástroje
- Zkontrolujte zapnutí frézovacího vřetene a správné nastavení pracovních otáček a to zejména pokud máte vřeteno s manuálním spouštěním a nastavováním pracovních otáček
3. Pracovní souřadnice:
- Ujistěte se, že jsou správně nastavené pracovní souřadnice (G54, G55, atd.)
- Zkontrolujte Z-offset nástroje resp. to, že číslo aktuálně upnutého nástroje a jeho délka odpovídá požadované operaci (platí zejména pro systémy s automatickou výměnou nástroje)
D) Praktické tipy a doporučení
✅ Osvědčené postupy:
Před spuštěním:
- Prostudujte G-kód kolem vybraného řádku
- Zkontrolujte vizualizaci pro lepší představu o průběhu
- Otestujte na vzorku při nejistotě
Během běhu:
- Sledujte první pohyby nástroje obzvláště pozorně
- Mějte připravené tlačítko Emergency Stop
- Kontrolujte kvalitu obrábění průběžně
⚠️ Časté chyby:
Nesprávný výběr řádku:
- Spuštění uprostřed pohybu může způsobit kolizi
- Vybírejte řádky na začátku logických celků
Ignorování kontextu:
- Přeskočené příkazy mohou ovlivnit následující operace
- Zkontrolujte nastavení souřadnic a offsetů
💡RADA NAD ZLATO:
- Přepněte zobrazení pozice pracovního počátku X0Y0Z0 po jeho nastavení do strojních souřadnic (tlačítkem "MACHINE" )
- Poznamenejte si pozici pracovního počátku ve strojních (tzn. neměnných) souřadnicích
- V případě vypnutí řídícího počítače bez zazálohování poslední aktuální pozice se tak do pozice pracovního počátku dokážete pohodlně vrátit bez složitého hledání a znovunastavování
E) Pokročilé použití
1. Testování konkrétních operací
Postup:
- Najděte začátek konkrétní operace (např. kapsování)
- Spusťte "Run from Here" z tohoto místa
- Sledujte pouze tuto část programu
- Upravte parametry podle potřeby
2. Pokračování po přerušení
Situace: Program se přerušil kvůli problému s nástrojem
Řešení:
- Vyřešte problém (výměna nástroje, čištění, nastavení správné pracovní výšky či automatické odměření délky nově upnutého nástroje)
- Najděte poslední dokončenou operaci v G-kódu
- Spusťte "Run from Here" z následujícího řádku
- Pokračujte v programu
3. Pokračování po restartu řídícího počítače či kompletním vypnutí stroje
Situace: Program se přerušil kvůli výpadku napájení či restartu počítače
Řešení:
- Zkontrolujte pozici pracovního počátku - jako pracovní počátek používejte ideálně některou z pevně definovatelných pozic na pracovním stole, příp. si pozici pracovního počátku ve strojních souřadnicích poznamenejte před zahájením pracovního cyklu)
- Nalezněte pozici poslední dokončené operace - po stisknutí Run from here již vykonaný g-kód ve vizualizace mění barvu a při posouvání po jednotlivých řádcích pomocí šipky je pozice vřetene viditelná - viz. info v článku zde
- Zkontrolujte správnost nastavení pracovní výšky přesunem vřetene do pozice Z0 nebo na materiál a vizuální kontrolou zda souřadnice v ose Z odpovídají skutečnosti
- Spusťte příkaz "Run from Here" o pár řádek dříve než došlo k přerušení
- Vyčkejte na dokončení pracovního cyklu
F) VIDEO
G) ZÁVĚR
Funkce "Run from Here" v UCCNC je mocný nástroj, který výrazně zvyšuje flexibilitu a efektivitu práce s CNC stroji. Správné použití této funkce vám ušetří čas při ladění programů, umožní rychlé řešení problémů a poskytne větší kontrolu nad procesem obrábění. Klíčem k úspěchu je pečlivá příprava, kontrola kontextu a dodržování bezpečnostních opatření.
Máte-li dotazy k používání funkce "Run from Here" nebo potřebujete-li pomoci s konkrétní situací, neváhejte nás kontaktovat - rádi vám poskytneme technickou podporu a poradíme s optimálním využitím všech funkcí software UCCNC.
Další užitečné tipy a návody pro práci s UCCNC najdete v naší sekci článků. Pro komplexní školení UCCNC nabízíme také individuální konzultace, technickou podporu a přizpůsobení UCCNC "na míru" vašim požadavkům.
