Pokud vlastníte nebo zvažujete CNC systém STEPCRAFT M‑series, pravděpodobně jste narazili na zkratku SCLS – Semi Closed Loop System. Co to vlastně je, jak to funguje a proč je to důležité pro spolehlivý provoz vašeho stroje? V tomto článku si vše vysvětlíme srozumitelně a od základů.
Co je Semi Closed Loop System?
Klasické krokové motory (steppery) pracují v tzv. otevřené smyčce – řídicí jednotka posílá motoru příkazy (kroky), ale nijak nekontroluje, zda je motor skutečně vykonal. Pokud dojde ke kolizi, přetížení nebo mechanické závadě, motor může „ztratit kroky" a stroj o tom vůbec neví. Výsledkem bývá zničený nástroj, poškozený obrobek nebo posunutá nulová poloha.
SCLS u STEPCRAFT M‑series tento problém řeší elegantním způsobem – přidává zpětnou vazbu, která sleduje, zda motor skutečně každý krok vykonal. Není to plně uzavřená servo smyčka (jako u průmyslových servo motorů), ale semi‑closed loop – tedy „polo‑uzavřená smyčka", která detekuje ztrátu kroku a okamžitě zastaví stroj.
Jak SCLS funguje? Hallův senzor jako srdce systému
Klíčovým prvkem SCLS není obyčejný koncový spínač, ale Hall senzor – součástka, která měří změny magnetického pole.

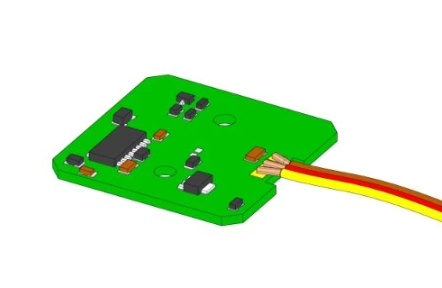

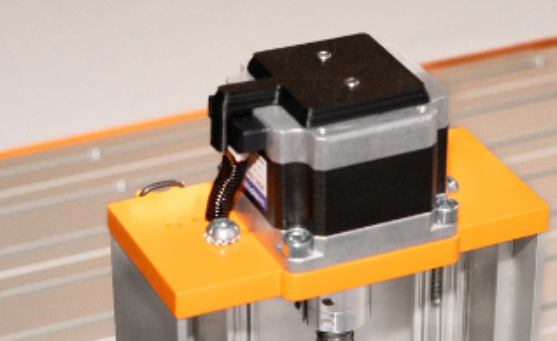

Na hřídeli každého sledovaného motoru je umístěn malý magnet. Hallův senzor je umístěn těsně vedle (vzdálenost 1–2 mm) a sleduje, jak se magnetické pole mění při každém otočení hřídele.
💡 Jak to funguje v praxi:
Každý krok motoru = malé natočení hřídele = malá změna orientace magnetu = Hallův senzor detekuje změnu polarity pole = vyšle logický pulz na SCLS desku.
Tento pulz řídicí desce potvrzuje: „Motor krok skutečně udělal."
Jak SCLS pozná, že motor ztratil krok?
Tady je jádro celé logiky. SCLS neporovnává analogové signály, ale digitální pulzy:
| Událost | Co se počítá |
|---|---|
| Řídicí jednotka pošle krok do driveru | +1 do „počítadla očekávaných kroků" |
| Hall senzor zaznamená pohyb magnetu | +1 do „počítadla skutečných kroků" |
| Pravidelná kontrola na SCLS PCB | Pokud skutečných kroků < očekávaných → E‑STOP |

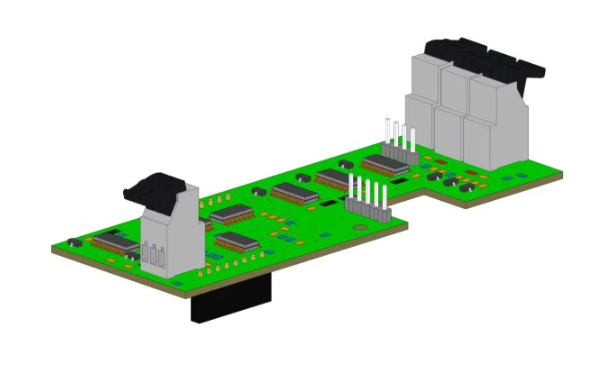

Malý mikrokontrolér na SCLS desce průběžně porovnává obě počítadla. Pokud Hall senzor nevyšle pulz v očekávaném čase (timeout v řádu milisekund), systém okamžitě vyhlásí E‑STOP a zastaví celý stroj.
Je SCLS detektor, nebo korektor?
Důležité je pochopit jeden zásadní rozdíl:
SCLS je detektor ztráty kroku – ne korektor.
Na rozdíl od plně uzavřených servo systémů SCLS aktivně nekoriguje pohyb motoru. Pokud motor ztratí krok, systém ho nedožene zpět – místo toho okamžitě zastaví stroj. To je záměrné chování, protože ztráta kroku na CNC stroji není „neškodná" – může zničit nástroj, obrobek nebo v krajním případě i stroj samotný.
✅ Malá kolize → okamžitý stop
✅ Ztráta kroku při vysoké rychlosti → stroj se zastaví
✅ Mechanické zablokování → E‑STOP dříve, než dojde k poškození
Shrnutí: Proč je SCLS důležitý?
💡 Závěr: SCLS je elegantní a spolehlivé řešení, které výrazně zvyšuje bezpečnost a spolehlivost provozu CNC systémů STEPCRAFT M‑series. Díky Hallovu senzoru a jednoduchému čítači pulzů systém v reálném čase hlídá, zda motor skutečně vykonává zadané kroky – a při jakémkoliv problému či přetížení okamžitě zastaví stroj dříve, než dojde ke škodě.
