CAD/CAM softwary od společnosti Vectric nabízí pokročilé možnosti pro optimalizaci nástrojových drah a nastavení počátku frézování. Tyto funkce významně ovlivňují efektivitu výroby a výslednou kvalitu obrobku.
1) Optimalizace nástrojové dráhy - pořadí výběru vektorů
Software nabízí několik způsobů, jak automaticky nastavit pořadí výběru jednotlivých vektorů:

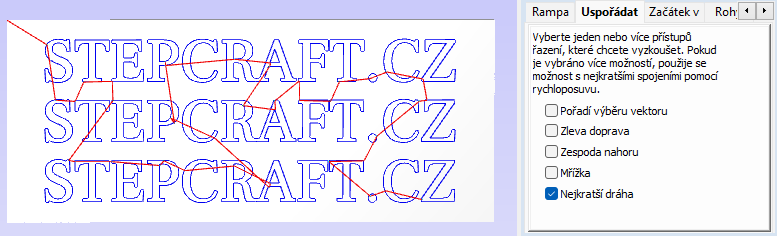

A) Optimalizace "Nejkratší dráha"
- Software automaticky vypočítá nejefektivnější trasu mezi jednotlivými vektory
- Minimalizuje přejezdy nástroje a celkový čas obrábění
- Ideální pro většinu běžných aplikací

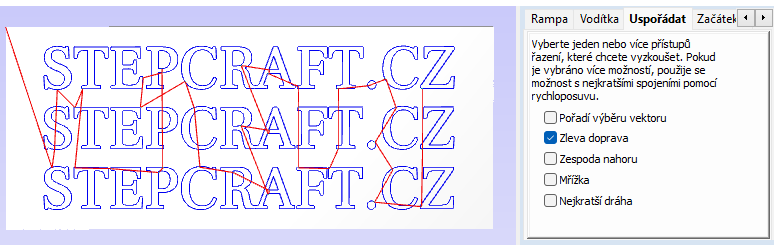

B) Optimalizace "Zleva doprava"
- Frézování postupuje systematicky zleva doprava
- Vhodné pro přehlednou výrobu většího množství stejných dílců
- Snazší vizuální kontrola průběhu obrábění

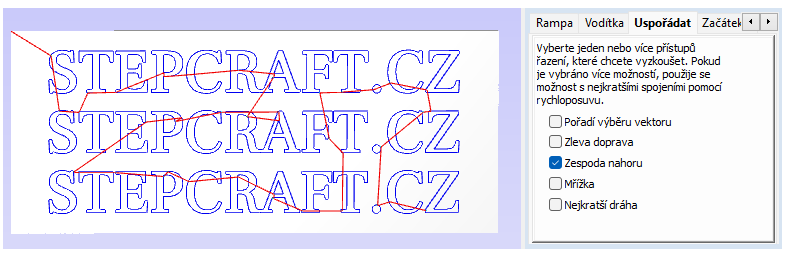

C) Optilamizace "Zespoda nahoru"
- Systematický postup od spodní části materiálu směrem nahoru
- Užitečné při specifických požadavcích na posloupnost výroby
- Vhodné pro některé typy materiálů a způsoby upnutí
D) Možnost vlastní volby pořadí frézování vektorů
- Možnost manuálního určení pořadí frézování
- Užitečné při speciálních požadavcích na výrobu
- Vhodné pro zkušené uživatele s přesnou představou o postupu výroby
2) Pozice počátku:
- Počáteční bod frézování lze definovat na libovolném místě vektoru
- Ovlivňuje kvalitu výsledného řezu
- Důležité pro minimalizaci viditelných stop po nástroji
- Možnost nastavení pomocí uzlových bodů (Node Editing)
A) Keep current start point (Zachovat současný počáteční bod)
- Zachovává původně definovaný počáteční bod na vektoru
- Vhodné pokud máme přesně určené místo, kde má frézování začít
- Užitečné zejména při frézování pohledových ploch, kde chceme mít plnou kontrolu nad místem začátku řezu
B) Optimize start point (Optimalizovat počáteční bod)
- Software automaticky vypočítá nejvhodnější počáteční bod
- Zaměřuje se na minimalizaci celkové dráhy nástroje
- Ideální pro maximální efektivitu výroby, když není kritické přesné umístění počátečního bodu

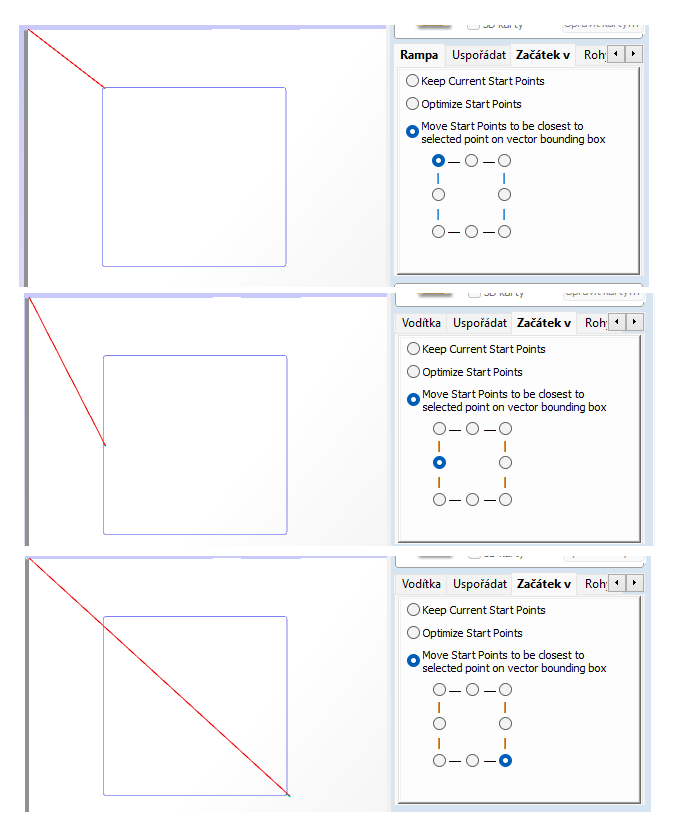

C) Move start points to be closest to selected point on vector bounding box (Přesunout počáteční body nejblíže k vybranému bodu ohraničujícího rámečku)
- Počáteční bod se umístí co nejblíže k definovanému bodu na ohraničujícím rámečku vektoru
- Umožňuje systematické umístění počátečních bodů vzhledem k celkové geometrii
- Vhodné pro složitější projekty, kde potřebujeme systematický přístup k určování počátečních bodů
3) Vliv pozice počátku na optimalizaci nástrojové dráhy
- Správně zvolený počáteční bod může významně ovlivnit efektivitu celého procesu
- Software automaticky hledá nejvhodnější startovní pozici v závislosti na zvolené optimalizační metodě
- Při použití optimalizace na nejkratší dráhu může být původně zvolený počátek upraven pro dosažení maximální efektivity

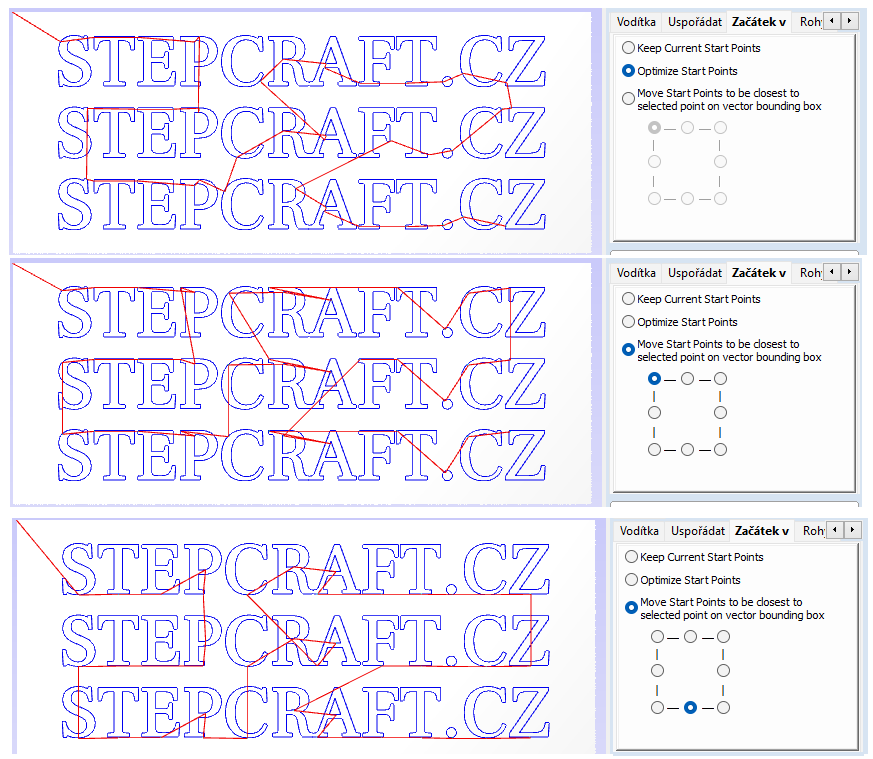

pozn.: Ve všech třech následujících případech je optimalizace nástrojové dráhy nastavena na "nejkratší dráhu"
4) TIPY NA ZÁVĚR:
- Pro nejlepší výsledky kombinujte různé metody optimalizace podle konkrétní situace
- Věnujte pozornost volbě počátečního bodu u pohledových ploch
- Při větším množství dílců preferujte automatickou optimalizaci na nejkratší dráhu
- U složitějších projektů může být výhodnější manuální nastavení pořadí
