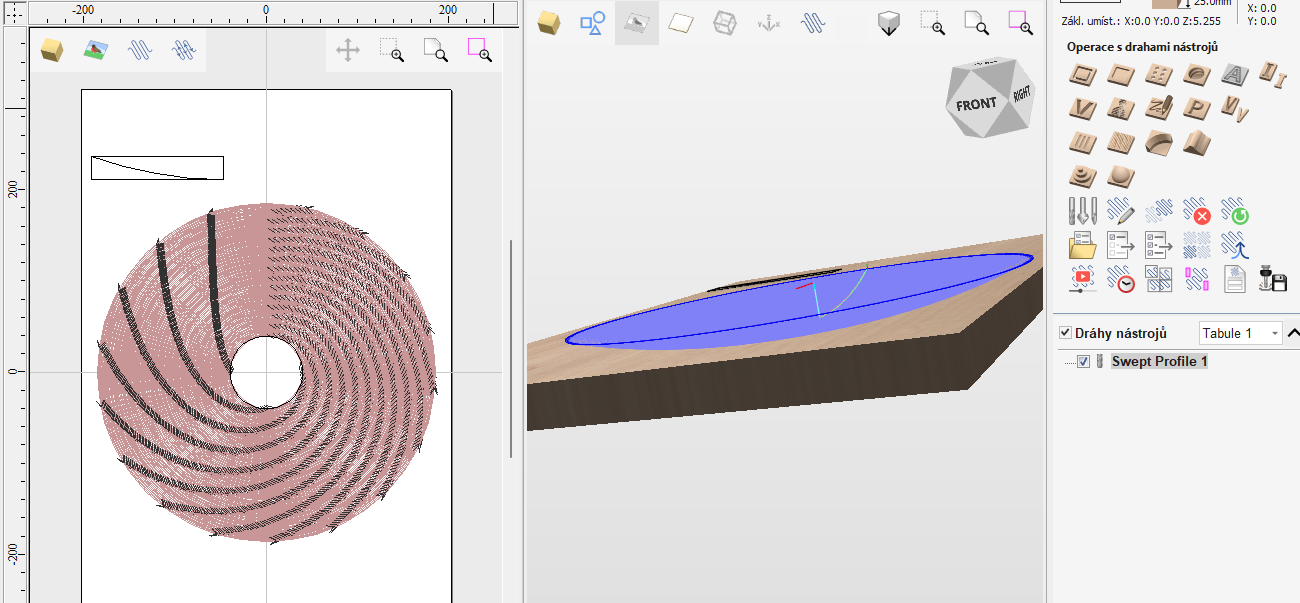

V tomto článku si podrobně představíme práci s nástrojovou dráhou Swept profile v CAD/CAM softwarech Vectric. Tato funkce slouží k vytváření drah nástroje tažením zvoleného profilu-řezu podél vybraného/vybraných vektorů. Poměrně jednoduše tak dokážete vyrobit například misku či ozdobnou lištu bez nutnosti vytváření 3D modelu.(Tzn. mnohem jednodušeji, rychleji a efektivněji).
VZOROVÝ POSTUP:

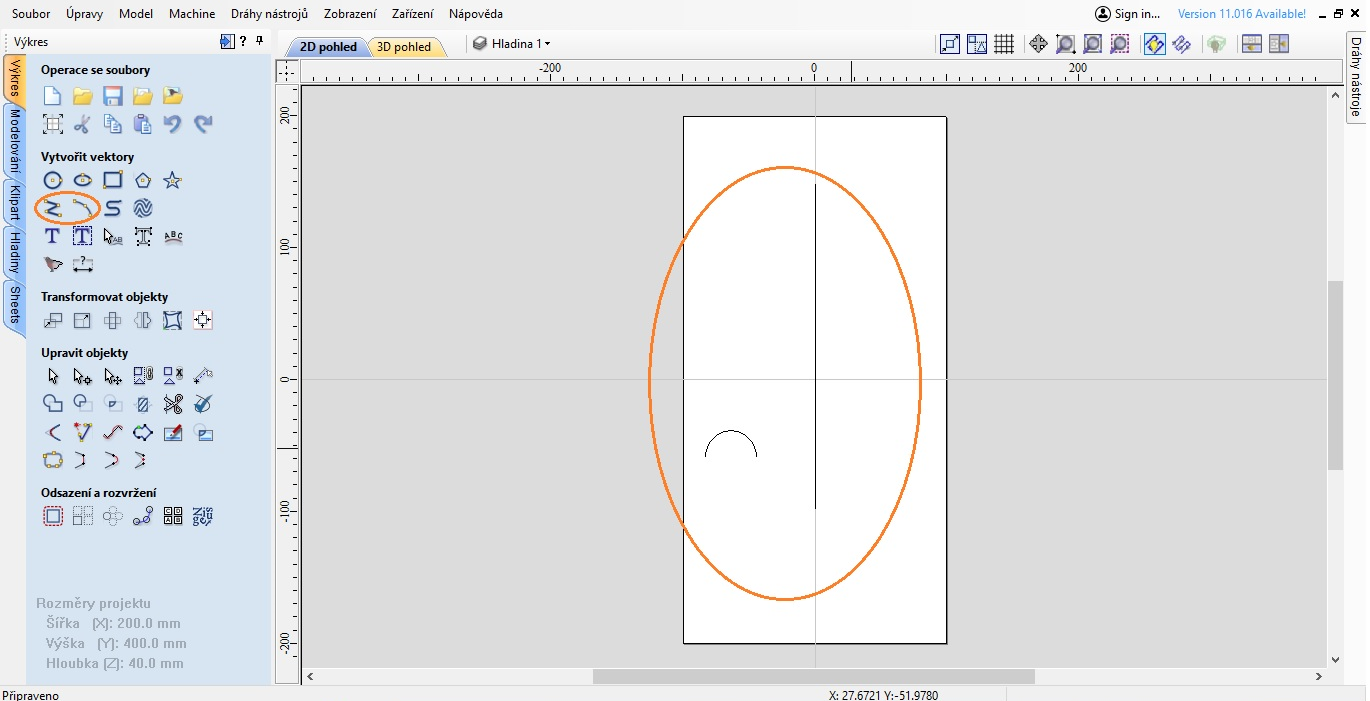

1)Nakreslete linku po které chcete táhnout profil a samotný profil-řez

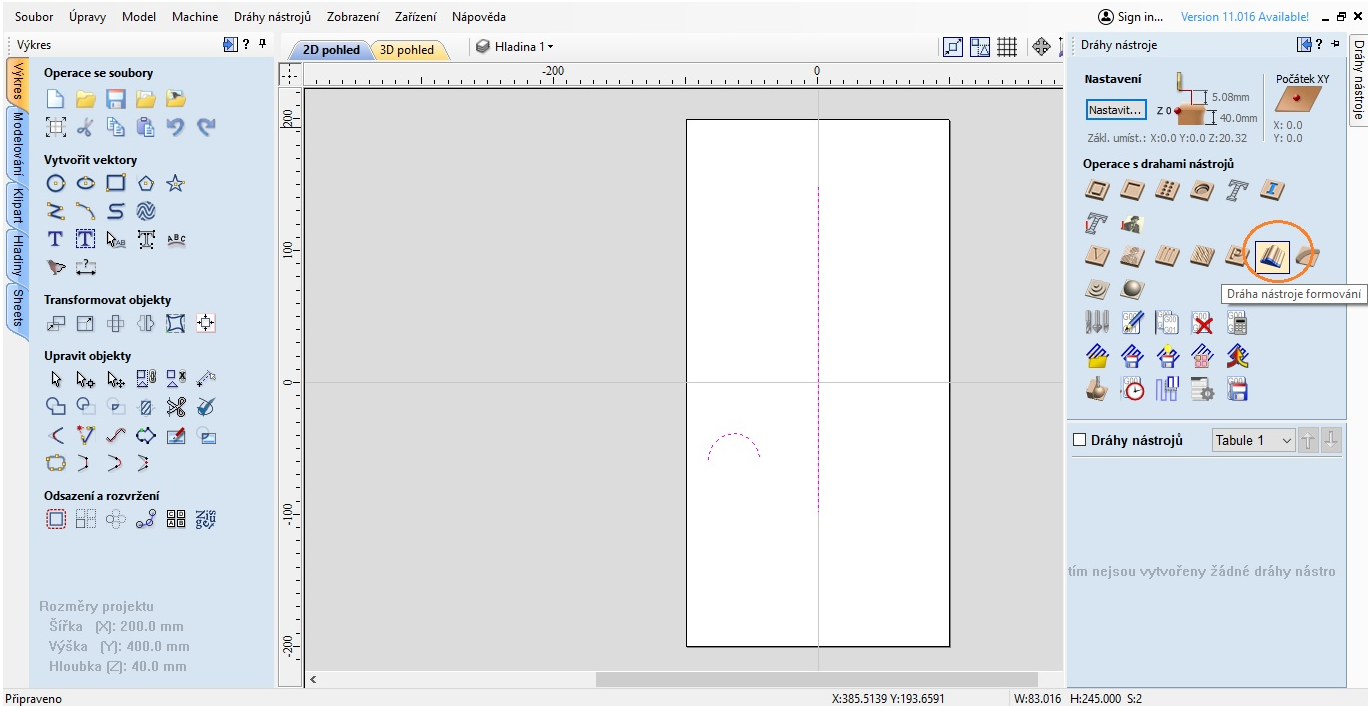

2) Klikněte na nástrojovou dráhu Swept profile( = Tažený profil = Formování)

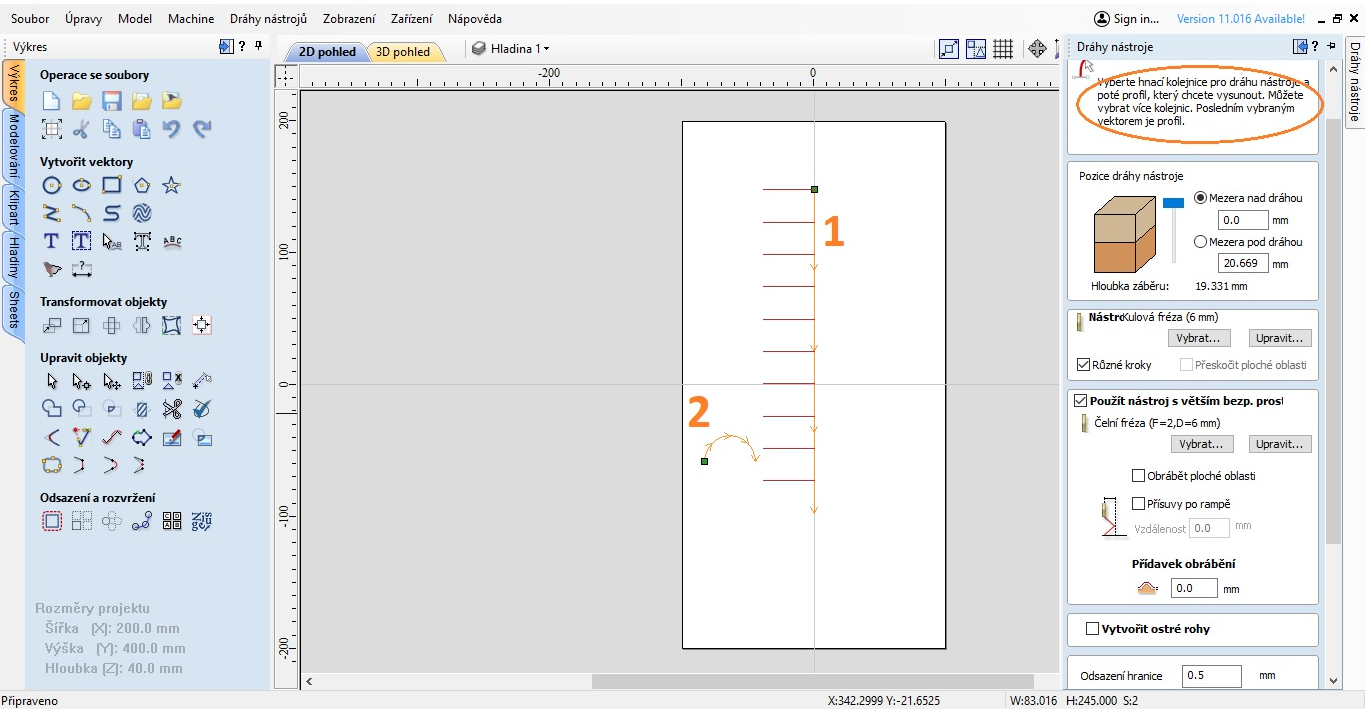

3) Vyberte jako první linku či více linek-vektorů po které/kterých chcete profil táhnout s tím, že jako poslední do výběru zahrňte požadovaný profil
pozn.: Pro vícenásobný výběr podržte klávesu SHIFT

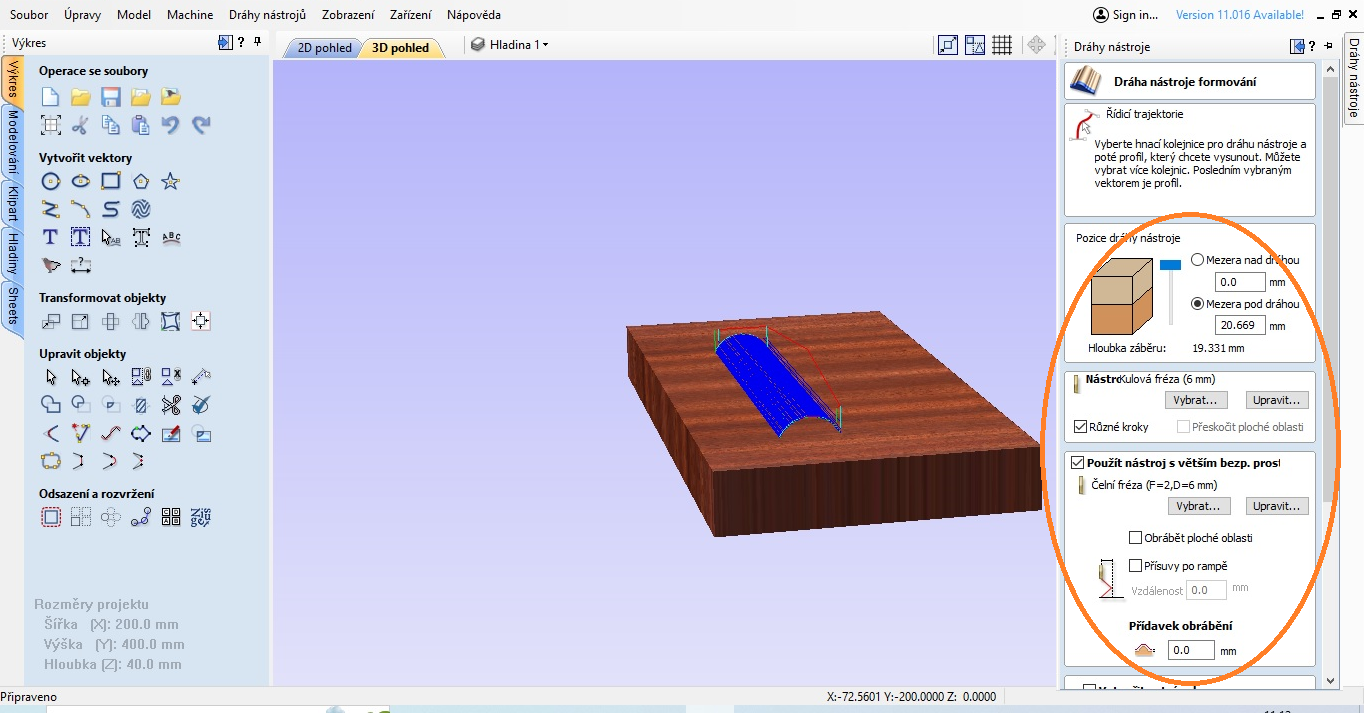

4) Nastavte polohu obrobku v materiálu, vyberte vhodné nástroje a nechte spočítat nástrojovou dráhu
pozn.: Nástrojová dráha umožňuje kombinovat nástroj pro hrubování a nástroj pro dokončení - v takovém případě Vectric automaticky vypočítá dvě nástrojové dráhy.

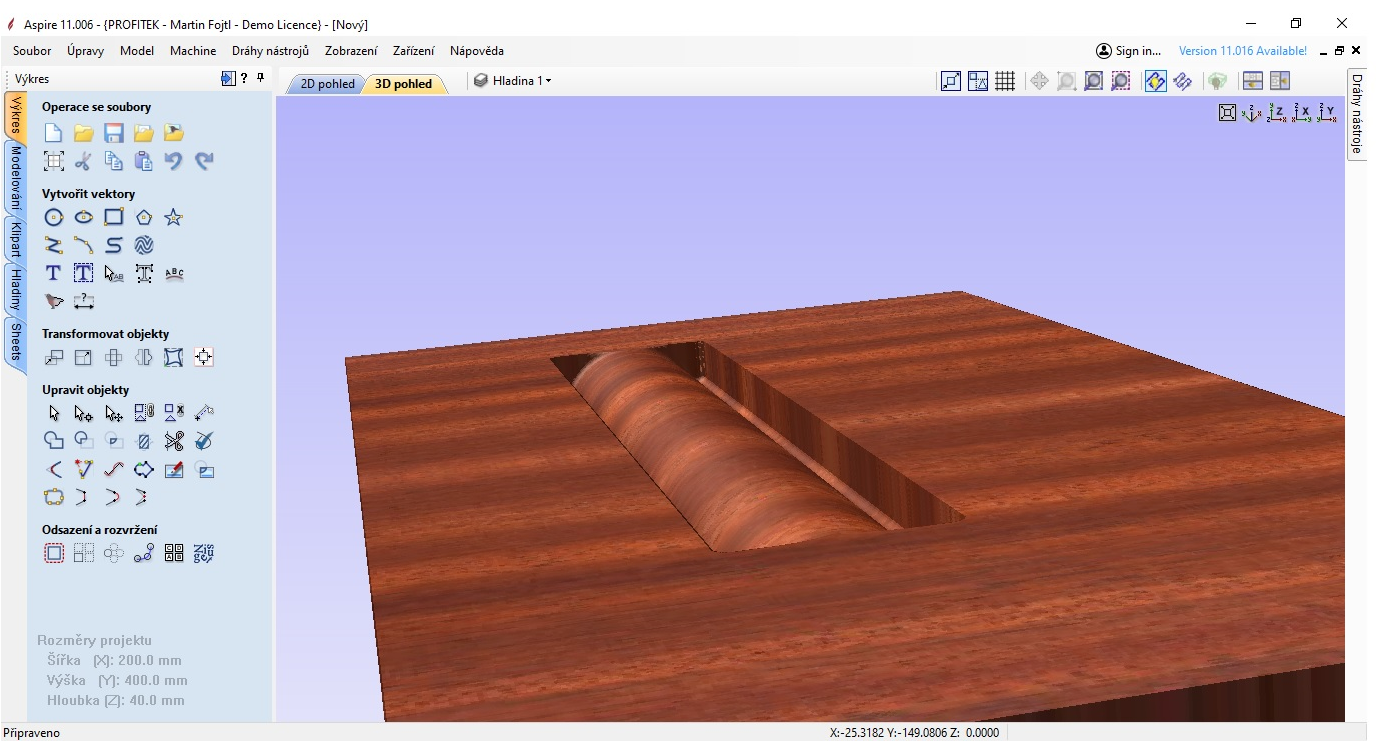

5) Použijte náhled nástrojové dráhy/nástrojových drah pro vizuální kontrolu a následně standardně vygenerujte program (G-kód) pro Váš stroj.
TIP:

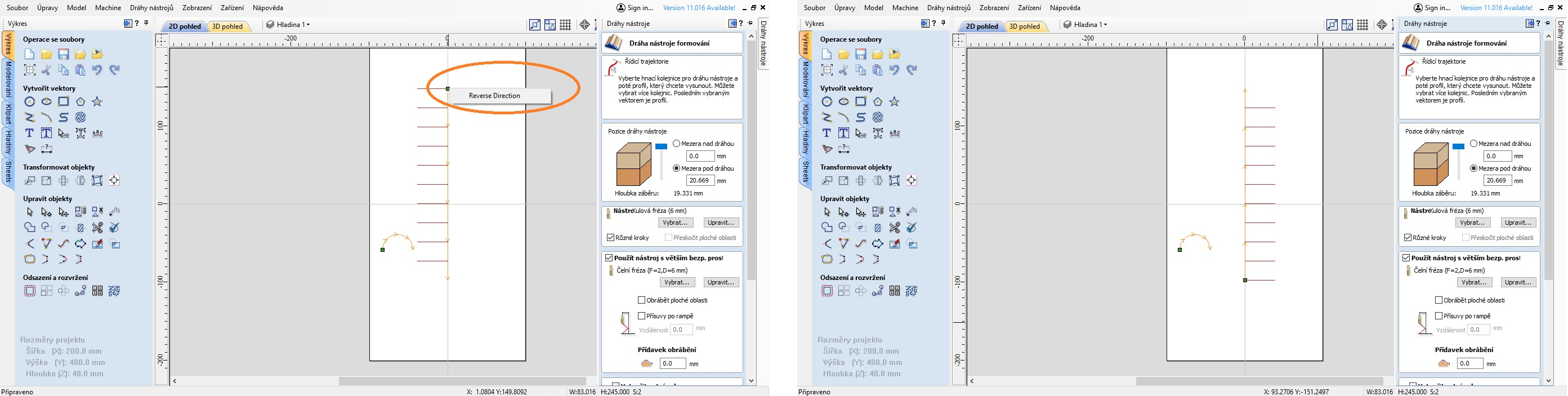

Pokud chcete změnit orientaci profilu (aby byl např. z druhé strany linky), klikněte pravým tlačítek na zelený čtvereček a klikněte na tlačítko "Reverse direction"(=převrátit směr)
