Laser KIT PLH3D-XT50

1863/STE 1863/UNI Zvolte variantu

XT-50 je naše nejpřesnější 6W laserová jednotka. Která Vám při celkové spotřebě necelých 30 W dokáže nabídnout laserové gravírování s rozlišení Ultra HD (550 DPI), dělení materiálů a to až do tloušťky 8 mm, laserové gravírování a značení a to i do nerezové oceli a titanu, laserové gravírování s nastavitelnou velikostí spotu, mikrogravírování (gravírování textu, log či symbolů s velikostí menší než 1mm..)


  • 32 657,90 Kč 33 746,90 Kč od 32 657,90 Kč včetně DPH
  • Zvolte variantu3-6 pracovních dnů3-6 pracovních dnů
    Můžeme doručit do: 3.6.2024 3.6.2024
26 990 Kč 27 890 Kč od 26 990 Kč
  • Varianta
Kategorie: ZVÝHODNĚNÉ SESTAVY

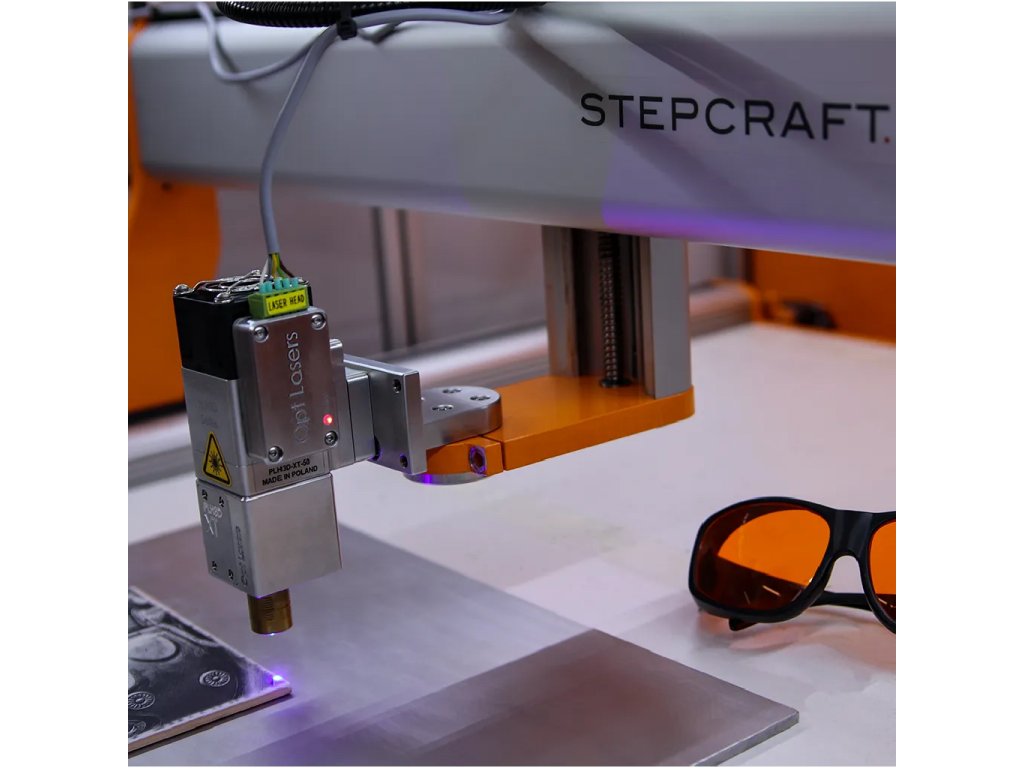

Skvělá volba! Tato kompletní přídavná sada Stepcraft CNC Laser Add-on s laserovou hlavou XT-50, pravděpodobně nejlepší laserovou gravírkou a řezačkou s jednou laserovou diodou na trhu, je perfektním doplňkem pro váš CNC stroj Stepcraft! Obsahuje vše, co potřebujete pro svůj CNC stroj Stepcraft - od plug-and-play elektroniky pro řídicí jednotku Stepcraft CNC, přes mechanický držák až po laserové bezpečnostní zařízení. Efektivně vám umožňuje nastavit laserovou hlavu XT-50 na vašem CNC stroji během několika minut! Laserový proces s Ultra HD Precision nebo záměrné posunutí výšky laseru pro vyrytí čáry nebo křivky o tloušťce až 3 mm (0,12 palce) v jediném průchodu díky čtvercovému laserovému bodu XT-50 s nastavitelnou velikostí! Obrobené hliníkové pouzdro a nejsilnější ventilátor ve své třídě, navrženy s péčí o maximální chlazení, prodlužují životnost laseru XT-50 na 10 000 až 30 000 pracovních hodin , což je 20 až 200krát déle, než v průměru vydrží ostatní laserové hlavy na trhu!

Laserová rytina a laserová řezačka nabízející Ultra HD přesné zpracování – laserová hlava XT-50 od Opt Lasers



Proč je vaše volba SADY LASERU PLH3D XT-50 TÍM správným rozhodnutím?



XT-50 lze použít pro laserové zpracování téměř všech materiálů . Pro dřevo, materiály na bázi dřeva a bavlnu dokáže laserem gravírovat při maximální rychlosti oblíbených CNC strojů , přibližně >80-150 mm/s (3,15-5,9 palce/s nebo 189-354 IPM). Obvykle také spotřebuje až 16krát méně elektrické energie než jiné typy laserových řešení pro laserové zpracování běžně dostupných materiálů na požadovaný efekt.

XT-50 je nejpřesnější vysoce výkonná laserová hlava na trhu, která nabízí zaostřený laserový bod o výkonu 2469 kW/cm² . I kdyby byl laserový paprsek zaostřen na menší laserový bod, lidské oko by nezaznamenalo rozdíl v přesnosti laserového gravírování a řezání. Laserová hlava XT-50 může gravírovat laserovým bodem menším než 0,05 mm (méně než 0,00197 palce), což odpovídá skutečnému rozlišení DPI 550+. Lidské oko nedokáže zaznamenat rozdíl mezi skutečným DPI nad 300 (tj. fyzickou hustotou skvrn na skutečném fyzickém materiálu).

XT-50 funguje výjimečně dobře ve srovnání s jinými typy laserů, protože běžně zpracovávané materiály mají vrozenou preferenci pro laserové zdroje s kratší vlnovou délkou . V praxi vám použití laserové hlavy XT-50 na vašem Stepcraft CNC pomůže pokročit ve výrobě a zároveň snížit náklady a zajistit výjimečnou kvalitu vaší produkce.



Laserová hlava XT-50 vám umožní PŘEJÍT NA NOVÝ LEVEL:



Ultra HD přesné gravírování na keramické dlaždici zobrazující krásnou ženu

Laserové gravírování s přesností Ultra HD


S optickým systémem nové generace XT-50 můžete laserem gravírovat různé materiály s přesností Ultra-HD díky laserovému bodu pod 0,05 mm (méně než 0,00197 palce). Systém asférických čoček XT-50 na hranici difrakce dosahuje teoretického limitu výkonu rozlišení, zajišťuje ostré, křupavé gravírování a minimalizuje zuhelnatění hran.



Čtvercový laserový bod s nastavitelnou velikostíČtvercový laserový bod s nastavitelnou velikostí


Použijte XT-50 s požadovanou velikostí laserového bodu! Laserový proces s Ultra HD Precision nebo záměrné posunutí pracovní výšky vašeho XT-50 pro vyrytí čáry nebo křivky o tloušťce až 3 mm (0,12 palce) v jediném průchodu, díky čtvercovému laserovému bodu XT-50 s nastavitelnou velikostí!

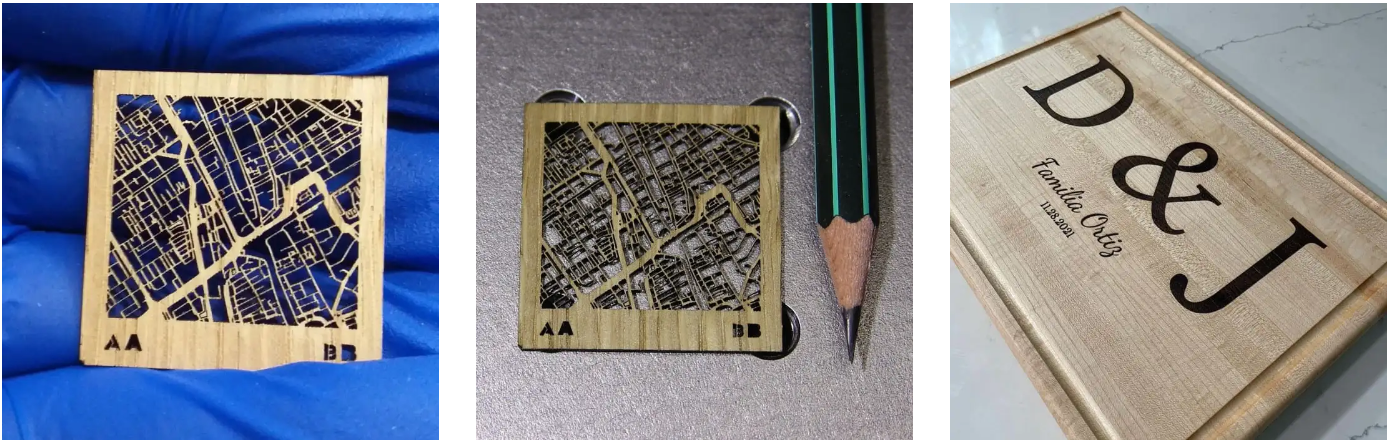

Laserem řezaná překližka ukazuje, jak přesně může laserová hlava XT-50 řezat ve srovnání s hrotem tužky

Řezání laserem s přesností Ultra HD


Laserové řezání s přesností Ultra-HD laseru a možnost řezat více materiálů a řezat rychleji než s jinými laserovými hlavami s jednou laserovou diodou!



Rychlé laserové gravírováníLaserové gravírování dřeva a bavlny při maximální rychlosti


Na rozdíl od jiných laserových hlav s jednou laserovou diodou můžete s XT-50 laserem gravírovat dřevo, materiály na bázi dřeva a bavlnu při rychlosti vašeho CNC stroje – 80–150 mm/s (3,15–5,9 palce/s nebo 189 -354 IPM). Také budete gravírovat další materiály výrazně rychleji a budete schopni laserem zpracovat problematičtější materiály vyžadující vyšší hustotu výkonu laseru.





Laserem vyrytý QR kód na čajové lžičce z nerezové oceli ukazuje, jak přesně může laserová hlava XT-50 gravírovat

Laserové gravírování A značení nerezi, uhlíkové oceli a titanu


Hustota optického výkonu XT-50, 2469 kW/cm², je tak vysoká, že umožňuje nejen laserové značení nerezové oceli a titanu, ale také laserové gravírování. Laserové značení nerezové oceli je definováno jako změna barvy povrchu a lze ji sejmout několika energetickými drhnutími jemným brusným papírem. Laserové gravírování nerezové oceli na druhé straně znamená odstranění vrstvy kovu a je prakticky trvalé.



V ČEM TKVÍ HLAVNÍ VÝHODA laserŮ EMITUJÍCÍCH MODRÉ ZÁŘENÍ?



Modré lasery se ukázaly jako zásadní změna ve výrobním průmyslu a nabízejí řadu výhod v různých aplikacích, které přidávají hodnotu produktům nebo zefektivňují výrobní procesy a zároveň snižují náklady:

 Až 16krát méně elektrické energie potřebné ke zpracování materiálu na požadovaný efekt

 Kompaktní rozměry - přibl. 100 laserových hlav zabírá stejný prostor jako jeden CO2 laser

 Nižší emise skleníkových plynů vaší společností znamená, že můžete zpracovávat více materiálů a využívat nižší poplatky za emise


Výrobní efektivita a emise skleníkových plynů Srovnání výroby laserových systémů s modrými lasery vs. IR lasery vs CO2 lasery



UKÁZKY Z PRAKTICKÉHO POUŽITÍ LASERU PLH3D XT50

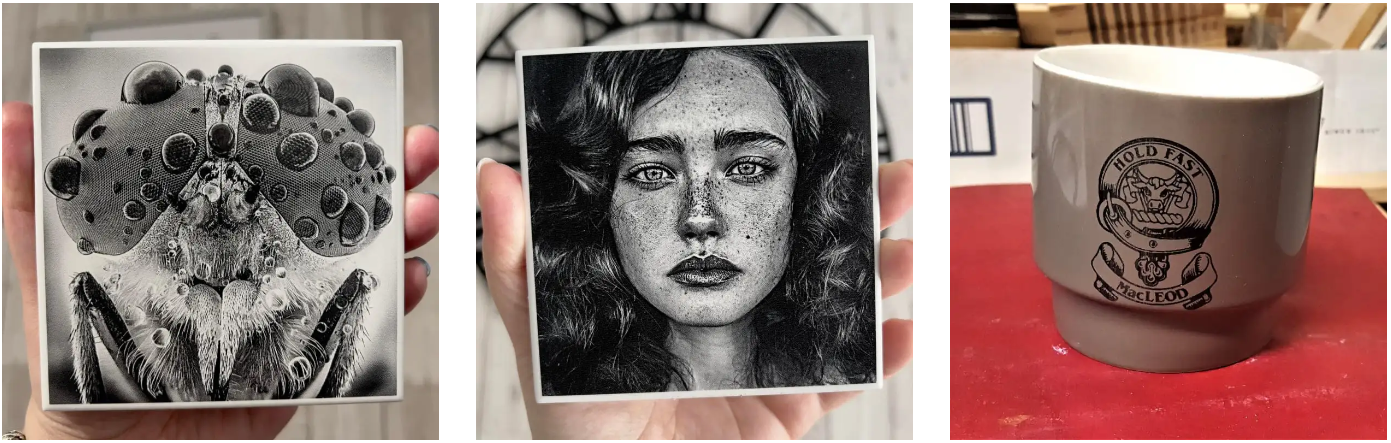

GRAVÍROVÁNÍ KERAMIKA:

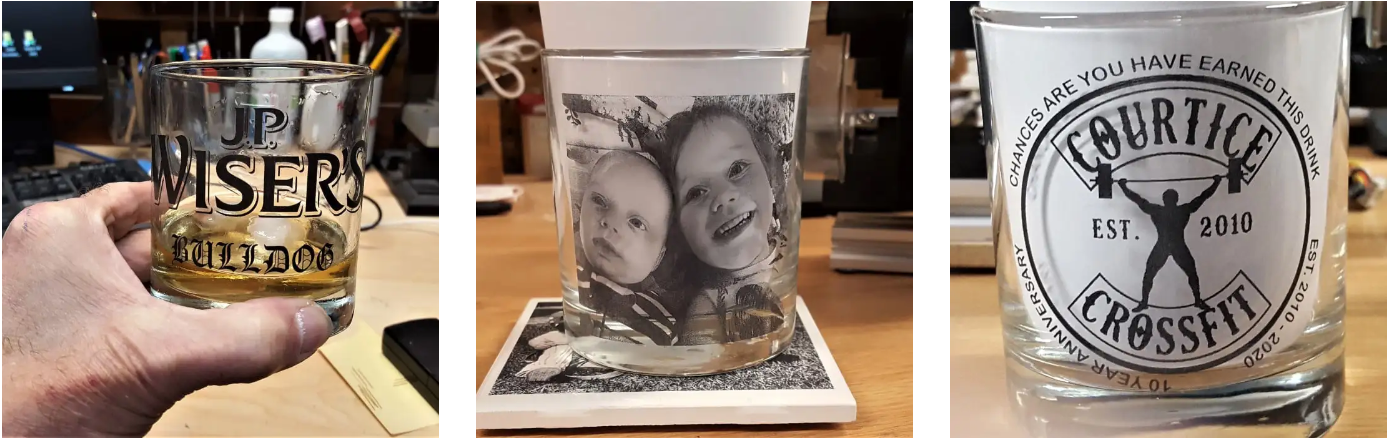

GRaVÍROVÁNÍ NA SKLO:

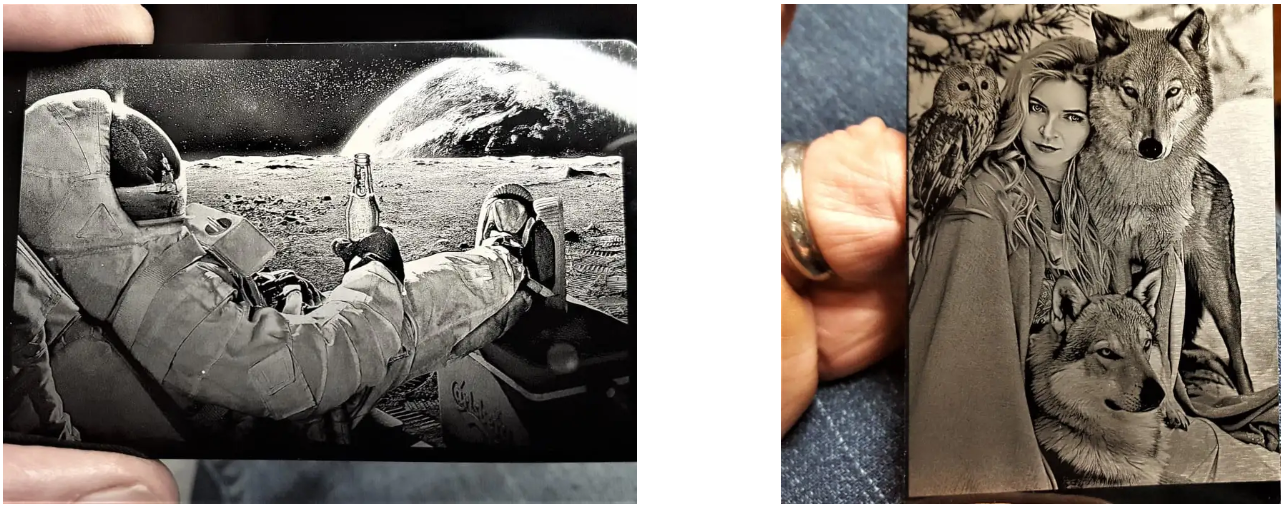

GRAVÍROVÁNÍ ELOXOVANÝ HLINÍK:

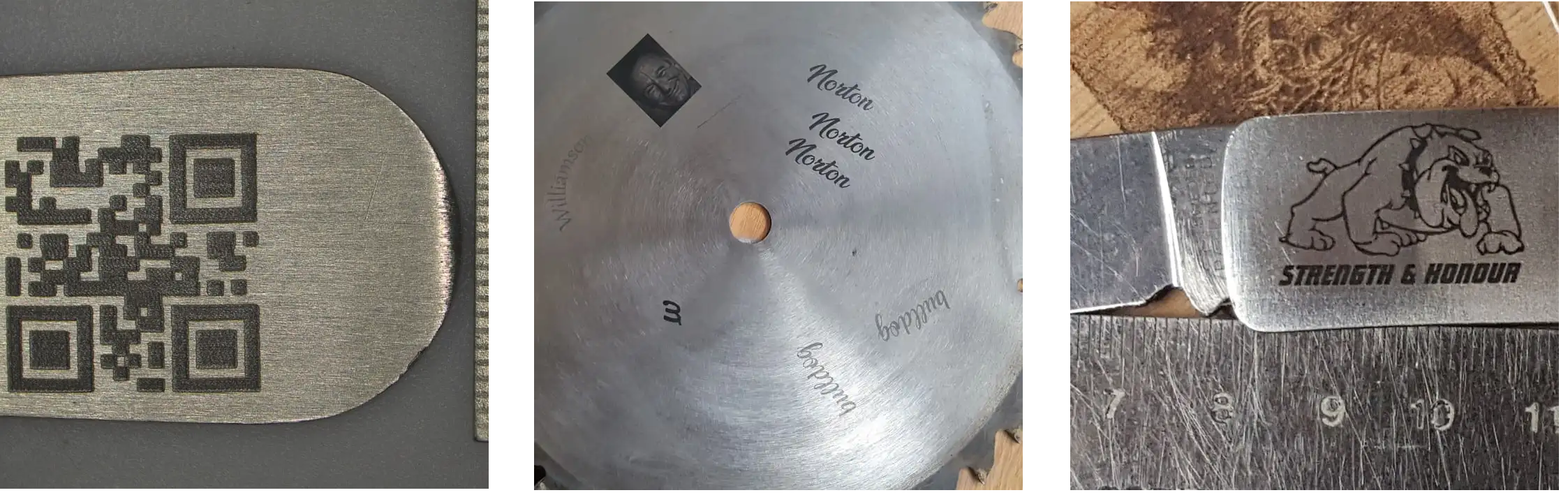

GRAVÍROVÁNÍ OCEL:





GRAVÍROVÁNÍ BŘIDLICE:



Laserem ryté břidlicové kameny

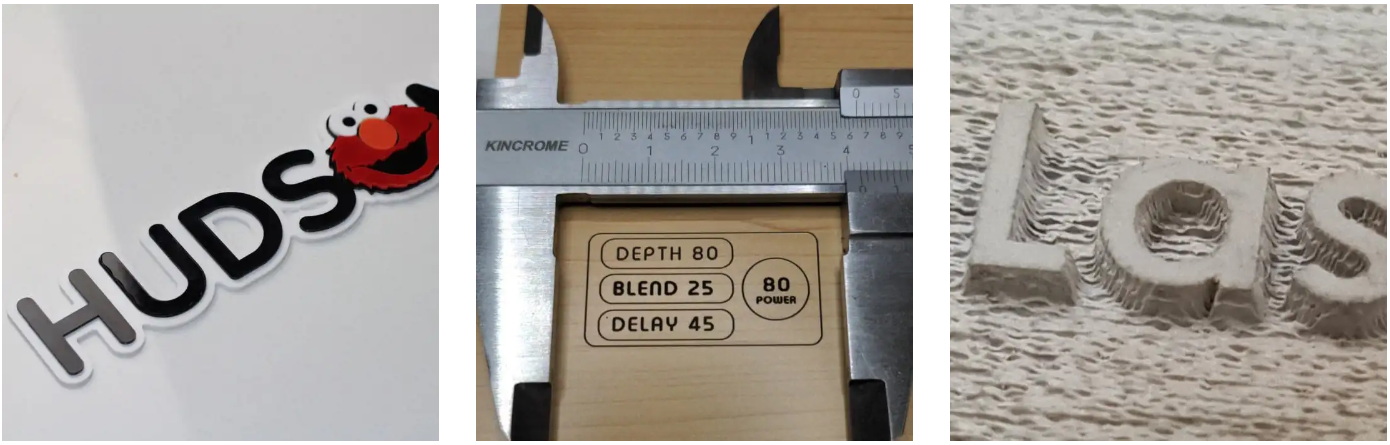

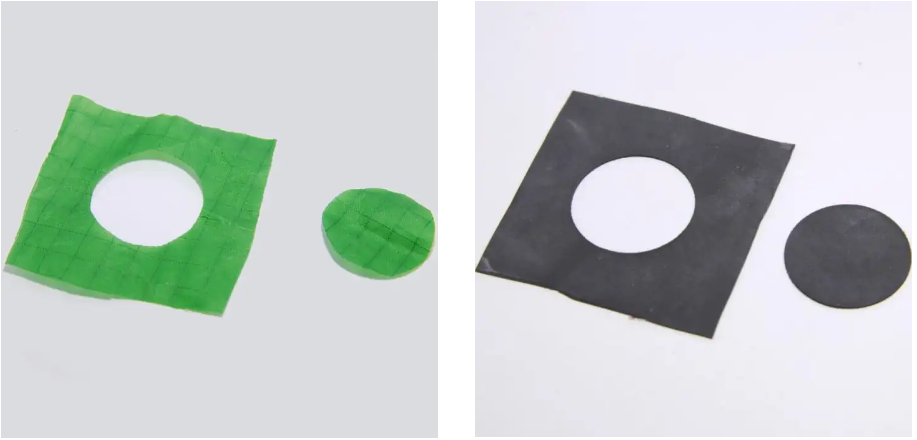

GRAVÍROVÁNÍ A ŘEZÁNÍ PLASTŮ A PĚNOVÝCH MATERIÁLŮ:





ŘEZÁNÍ TEXTILU:

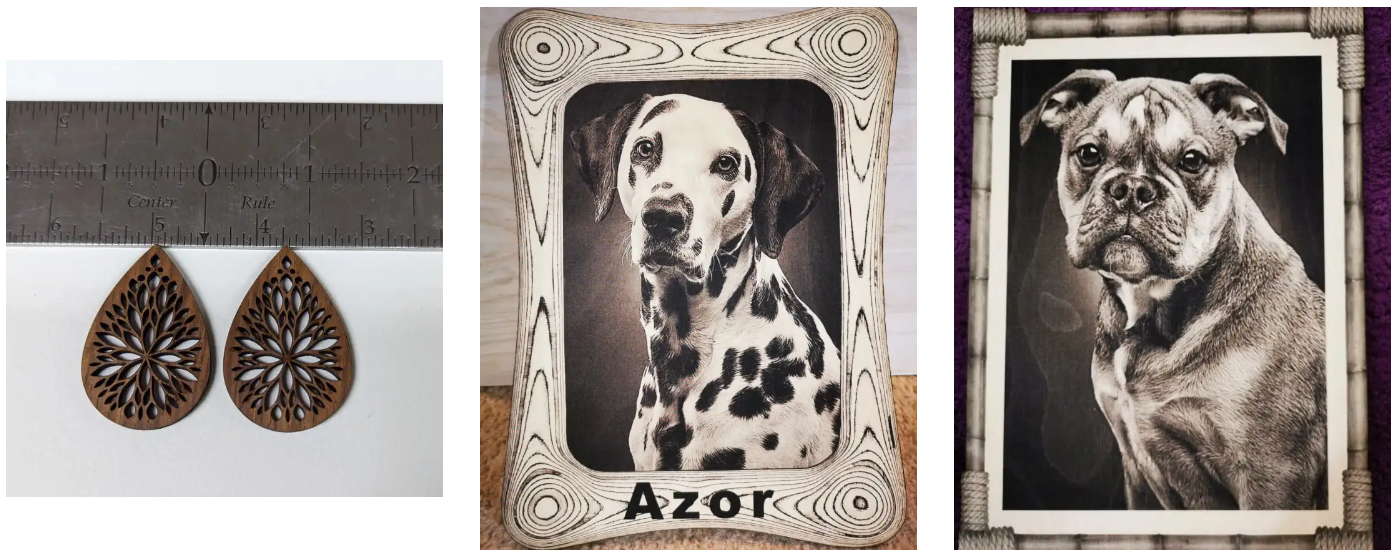

ŘEZÁNÍ A GRAVÍROVÁNÍ DŘEVA A MATERIÁLŮ NA JEHO BÁZI:









TECHNICKÁ SPECIFIKACE:



vstupní napětí: 12-24V

výkon laserové diody 6W

vlnová délka: 450 nm

velikost spotu: 50 µm x 4 µm

maximální rozlišení: 500 DPI

výkon ventilátoru: 43 m3/h

řízení: 0 - 5V Analog/TTL/PWM, nebo 0 - 24V TTL/PWM



požadovaná teplota okolního prostředí: 0-40°C

hlučnost: 58 dB
rozměry: 40 x 55 x 140 mm

hmotnost: 300 g

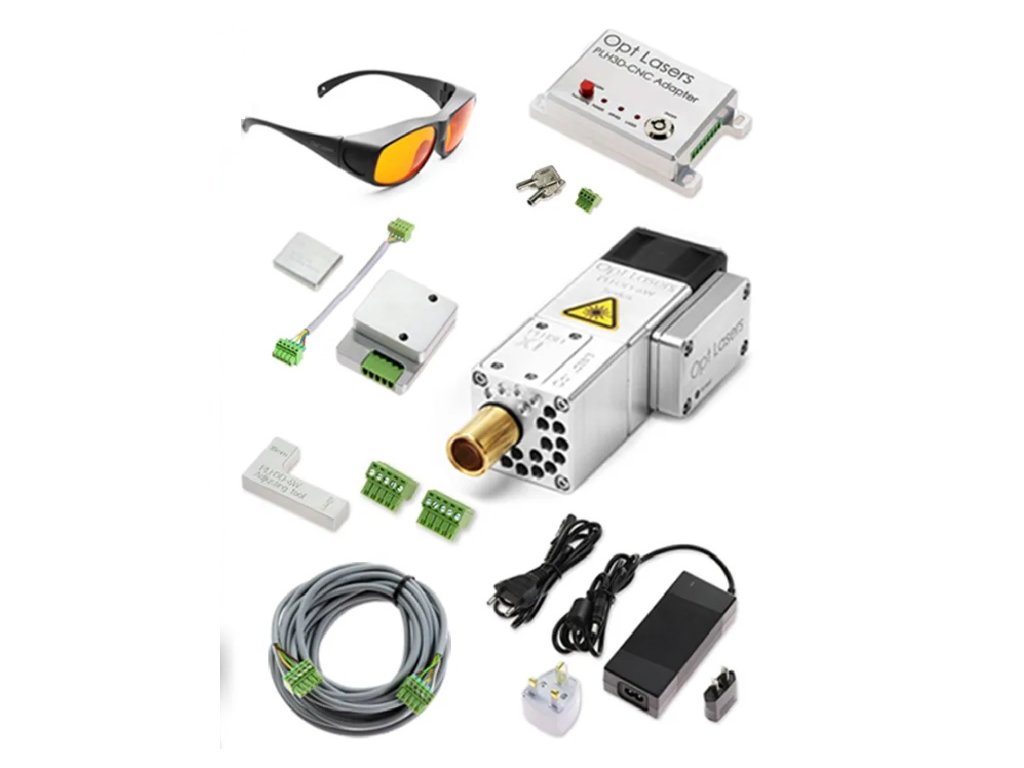

OBSAH DODÁVKY



Varianta STEPCRAFT:

napájecí adaptér

řídící elektronika

propojovací kabeláž

laserová jednotka PLH3D XT50

magnetický držák laserové jednotky

air assist

ochranné brýle





Varianta Univerzál:

napájecí adaptér

řídící elektronika

propojovací kabeláž

laserová jednotka PLH3D XT50

magnetický držák laserové jednotky

air assist

ochranné brýle



DOKUMENTACE



Opt Lasers PLH3D XT-50 Návod k obsluze

Průvodce rychlým nastavením pro použití s CNC systémem Stepcraft
