3D tisk - jednotka 3D tisku PH40

82/PRA 82/PRA2 Zvolte variantu

S 3D tiskovou jednotkou PH-40, můžete svůj CNC systém proměnit v kvalitní přesnou 3D tiskárnu.


  • 14 749,90 Kč 17 774,90 Kč od 14 749,90 Kč včetně DPH
  • Zvolte variantu3-6 pracovních dnů3-6 pracovních dnů
    Můžeme doručit do: 19.12.2024 19.12.2024
12 190 Kč 14 690 Kč od 12 190 Kč
  • Varianta
Kategorie: Aktivní
Záruka: 2 roky

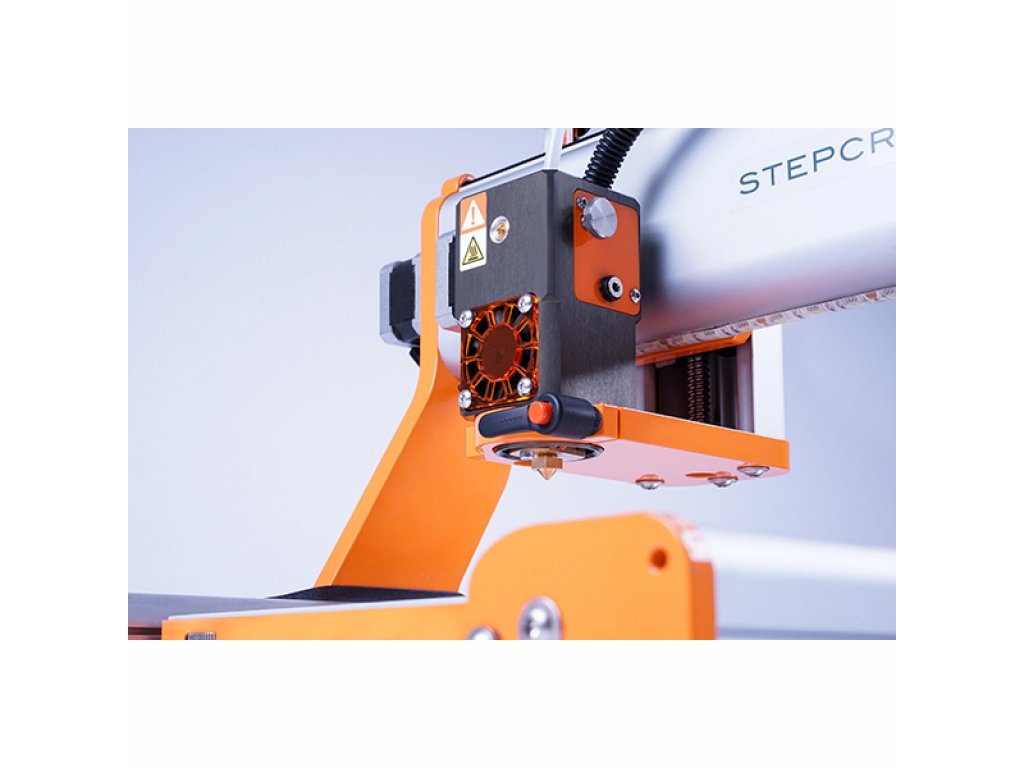

Pomocí 3D tiskové hlavy PH-40 můžete vytvářet vysoce kvalitní 3D modely po vrstvách. Variabilní regulace teploty umožňuje použití všech vláken s teplotou zpracování 150 až 265 ° C a průměrem 1,75 mm. Navíc PH-40 obsahuje mnoho užitečných funkcí, např. rychlé uvolnění pro výměnu vlákna, automatické vypínání hot-end a topení nebo integrované aktivní chlazení hot-end, což činí 3D tisk pohodlnějším a bezpečnějším.

Chcete-li spustit 3D tisk, exportujte soubor STL z programu CAD nebo vyberte jednu z mnoha šablon z internetu. Následně tento soubor upravte v software pro rozklad na jednotlivé vrstvy (např. software CURA) a nastavení jednotlivých parametrů 3D tisku (tloušťka vrstvy, průměr trysky,výplň,..) Soubor s konfigurací pro CURA ke stažení zde. Vytvořený soubor následně exportujte do formátu kompatibilního s řídicím software WinPC-NC, UCCNC příp. jiným.

Upozornění: Řídicí program WinPC-NC Starter nepodporuje činnost 3D tiskové hlavy. Buď je nutný upgrade na plnou verzi USB nebo přechod na řídicí software UCCNC.



VIDEOUKÁZKA:



Autor videa: STEPCRAFT GmbH & Co. KG



TECHNICKÁ SPECIFIKACE(řídicí jednotka):



Regulace teploty mezi 150 až 265 ° C (rovná se 300 až 500 stupňů Fahrenheita)

Integrované systémové řízení pro manipulaci s teplotou a teplotou topení

Kontinuální řízení otáček volitelného ventilátoru obrobku

Automatické vypnutí hot-end a topení lůžko při dokončení tisku

2řádkový LC-displej

Jazykové nastavení (němčina, angličtina, francouzština, španělština)

Konektor 15-Sub-D pro připojení řídicí jednotky k systému STEPCRAFT CNC (Plug-and-Play)

Externí zdroj napájení s 30 V 120 W

Integrace na dalších CNC routerech je možná díky dokumentovanému rozhraní (viz návod k obsluze)

Rozměry: L 200 mm x Š 165 mm x H 64 mm


TECHNICKÁ SPECIFIKACE (tisková hlava):



Možný průměr vlákna: 1,75 mm

Materiál vlákna může být jakýkoliv materiál s teplotou zpracování mezi 150 až 265 ° C (rovná se 300 až 500 stupňům Fahrenheita)

Průměr trysky 0,4 mm, volitelně dostupné průměry trysek (0,3, 0,5, 0,7 a 1,0 mm)

Integrované aktivní chlazení pro horký konec

Trvale nastavitelný tlak na přítlačný válec pro přívod vlákna

Rychlé uvolnění výměny vlákna

Integrovaná zásuvka konektoru pro volitelný ventilátor obrobku

43 mm upínací příruba

40 wattová tepelná kazeta (hot-end)

Délka pružného hadicového připojení: 0,8 m

Snadná výměna tiskové trysky

Rozměry: L 80 mm x Š 55 mm x H 110 mm

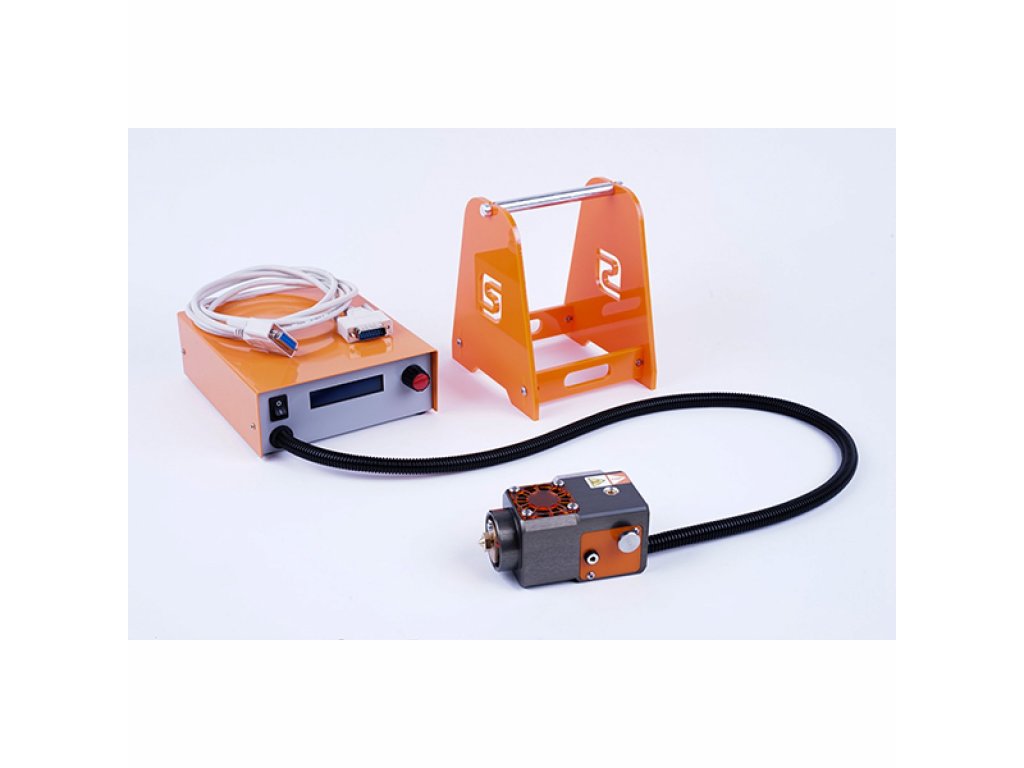

ROZSAH DODÁVKY:



Verze Pracovní jednotka:

1 x ovládací skříň s tiskovou hlavou PH-40 a tryskou 0,4 mm

1 x napájecí zdroj

1 x 15-Sub-D připojovací kabel

1 x nevyhřívaná podložka 150 x 250 mm

1 x držák cívky filamentu

1 x návod k obsluze s různými odkazy ke stažení

1 x manuální první kroky



Verze Pracovní jednotka + rozšiřující výbava:

1 x ovládací skříň s tiskovou hlavou PH-40 a tryskou 0,4 mm

1 x napájecí zdroj

1 x 15-Sub-D připojovací kabel

1 x držák cívky filamentu

1 x návod k obsluze

1 x manuální první kroky

1 x nevyhřívaná podložka 150 x 250 mm

1x vyhřívaná podložka 150 x 250 mm

1x PLA filament černý

1x PLA filament bílý

1x externí chladící ventilátor




POŽADAVKY NA SYSTÉM:



Dodatečný 4. osový modul pro ovládání 3D tiskové hlavy není vyžadován při práci přes rozhraní USB. Řídicí software programu STEPCRAFT musí být UCCNC nebo Win PC-NC jako plná verze,resp. jejich nejnovější verze s funkcí 3D tisku. Existující instalace Win PC-NC lze snadno  aktualizovat. Celý sysém lze v případě potřeby též ovládat i jinými CNC řídicími programy se schopností řízení 4-té osy .

Prezentace a nastavení


Ukázka použití - spinner
