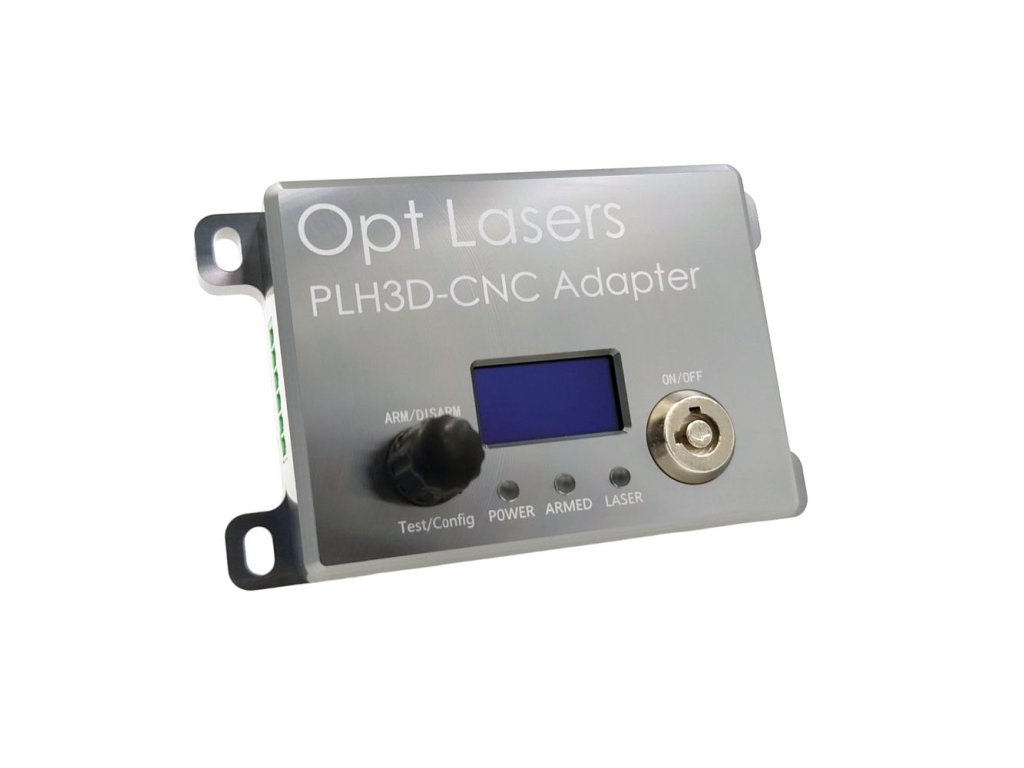

Řídící jednotka PLH3D laser adapter PRO

Adaptér V2 je nezbytným upgradem nové generace pro všechny uživatele Opt Lasers, který je vybaven obrazovkou OLED, plynulejším uživatelským prostředím a dalšími funkcemi. Ačkoli byl primárně navržen pro nově vydanou laserovou hlavu XT8, je také vynikajícím upgradem pro všechny uživatele Opt Lasers s laserovými hlavami PLH3D-30W, PLH3D-15W, XT-50, XT-10, XF+ nebo XF. Lze ji také přizpůsobit jiným diodovým laserovým hlavám, které mají optický (laserový) výkon až 50 W.

Hlavní funkcí adaptéru V2 je transformace různých typů řídicích signálů, které produkují řídicí jednotky CNC strojů, do formátu PWM/TTL nebo analogového řídicího signálu, který používají laserové hlavy. Za druhé slouží také jako další bezpečnostní vrstva pro uživatele i laserovou hlavu.

Vlastnosti a funkce adaptéru Pro

Hladší, lepší a intuitivnější uživatelské prostředí

S adaptérem Adapter V2 lze snadno využívat intuitivní předdefinované programy pro konkrétní CNC stroje. Otočením tlačítka nového režimu v kroku 1 nastavení mohou uživatelé přímo vybrat specializovaný program pro CNC stroje z předdefinovaného seznamu zobrazeného na obrazovce OLED. Na obrazovce se zobrazují názvy CNC strojů, jako jsou Shapeoko, X-Carve, Ooznest, Openbuilds a další, což zajišťuje, že uživatelé nebudou mít pochybnosti, zda je jimi zvolený program Enable vhodný. Uživatelé mají také přístup k pokročilým nastavením, aby mohli nakonfigurovat vhodné nastavení Enable pro jakýkoli neuvedený CNC stroj. Stav výsledného signálu (signálů) Enable se navíc zobrazuje v reálném čase na obrazovce displeje a ukazuje, zda signály Enable dosahují úrovní potřebných k tomu, aby adaptér V2 předal řídicí signál laserové hlavě.

Kromě toho se na obrazovce OLED zobrazují stavy signálů řídicí jednotky CNC a Adaptér V2 může generovat signál zapnutí laseru tak dlouho, jak je to nutné. To pomáhá nejen při hladkém nastavení, ale také při práci s CNC laserem. Kromě toho v případě jakýchkoli problémů inteligentní systém ověřování problémů a komunikace adaptéru V2 označí místo problému pomocí speciálních zpráv zobrazených na obrazovce.

Tři nové funkce pro kontrolu řídicích signálů

Adaptér V2 zavádí dva inovativní systémy ověřování signálu, které usnadňují nastavení, zefektivňují práci s laserem a nabízejí možnosti řešení problémů.

První systém kontroluje stav řídicího signálu laseru vstupujícího do TTL/PWM nebo analogových vstupních pinů adaptéru V2. Výsledný údaj se zobrazuje v reálném čase na displeji OLED. Ověření analogového signálu indikuje přítomnost nebo nepřítomnost analogového signálu, zatímco ověření signálu TTL/PWM poskytuje přesný pracovní cyklus řídicího signálu laseru, který se promítá do výstupního výkonu laserové hlavy (v rozsahu 0 až 100 %). Tato funkce nejen pomáhá v procesu nastavení, ale také informuje uživatele o efektivním výkonu používaného laseru, což umožňuje úpravy nastavení softwaru pro přesné a opakované řezání a gravírování laserem bez dalších výpočtů.

Druhý systém ověřování signálu simuluje řídicí signál PWM na libovolné požadované úrovni naplnění a po aktivaci jej vysílá do laserové hlavy. Tato funkce umožňuje uživatelům potvrdit správné zapojení mezi laserovou hlavou a adaptérem V2. Kromě toho umožňuje při vypalování laserem s nízkým výkonem vizualizovat směr laserového paprsku, což poskytuje cennou pomoc při následné práci s laserem.

Úvodní obrazovka adaptéru CNC laseru V2 s detekcí 100% pracovního cyklu signálu PWM
Úvodní obrazovka s detekcí 100% PWM signálu

Kompatibilní s dříve vydanými laserovými hlavami

Adaptér V2 je nezbytnou zkušeností nové generace pro všechny uživatele laserů Opt. Kromě XT8 je tento next-gen adaptér V2 kompatibilní také s laserovými hlavami PLH3D-30W, PLH3D-15W, XT-50, XT-10, XF+ a XF.

Automaticky informuje o všech problémech

Díky inteligentnímu systému detekce a komunikace problémů adaptér V2 identifikuje veškeré problémy, které mohou nastat, a informuje o nich na obrazovce OLED pomocí vyhrazených zpráv.

Lze například detekovat elektronické poruchy na laserové hlavě, které vedou k přetížení elektrickým proudem. Systém navíc dokáže rozpoznat, zda byla laserová hlava odpojena. Je také schopen detekovat výpadek elektrické sítě nebo opotřebení a případnou poruchu napájecí jednotky. V případě výpadku napájení systém v zájmu bezpečnosti uživatele odpojí laserovou hlavu a poté znovu spustí její systémy. Kromě toho dokáže identifikovat problémy s externími spínači přidanými uživatelem. U modelu XT8 systém rovněž ověří stav laserové hlavy.

Komunikační funkce adaptéru CNC laseru V2

Další nízkoimpedanční optoizolované vstupy

Adaptér V2 je také vybaven dvěma novými vstupy, které jsou umístěny nahoře. Prvním z nich je další vstup Enable, který běží paralelně se standardním vstupem Enable 1 a slouží jako logické hradlo OR pro první vstup Enable. Druhý je nízkoimpedanční optoizolovaný vstup PWM pro řízení laseru. Tyto vstupy jsou volitelné a jsou k dispozici na vyžádání.

Zachovává nejlepší vlastnosti adaptéru PLH3D-CNC

Adaptér V2 si rovněž zachovává všechny nejlepší vlastnosti adaptéru PLH3D-CNC. Patří mezi ně rychlé zapojení plug-and-play a schopnost transformovat téměř jakýkoli řídicí signál TTL, PWM nebo analogový signál CNC stroje na signál vhodný pro laserovou hlavu. Adaptér V2 si rovněž zachovává bezpečnostní zámek klíče, který zabraňuje neoprávněnému použití.

Dálkové odjištění

Adaptér V2 obsahuje vyhrazený vstupní kolík, který uživatelům poskytuje funkci vzdáleného zastřežení. Tato funkce je užitečná zejména pro průmyslové výrobce, kteří chtějí mít možnost ovládat svůj laserový systém zcela digitálně, čímž odpadá nutnost ručního stisknutí tlačítka režimu.

Slicing analogového signálu pro pokročilé aplikace

Pro vědecké a specifické průmyslové aplikace je nyní k dispozici speciální rychlý vstup Enable pro krájení analogového signálu. To umožňuje uživatelům dosáhnout nižšího maximálního výkonu laseru při zvoleném pracovním cyklu. Například kombinací 5 % analogového signálu s 1 % povolovacím signálem se generuje řídicí signál, který efektivně poskytuje 0,05 % výkonu laseru a dodává jej v krátkých pulzech o 5 % výkonu laseru.

sada základního příslušenství nezbytného pro provozování laserových jednotek řady PLH3D od Opt lasers s Vaším CNC systémem

OBSAH DODÁVKY:

- napájecí adaptér

- propojovací kabely

- řídící jednotka pro laserovou hlavu série PLH3D

- koncovka Sub-D15 (jen u verze Stepcraft)

DOKUMENTACE:

Manuál PLH3D
