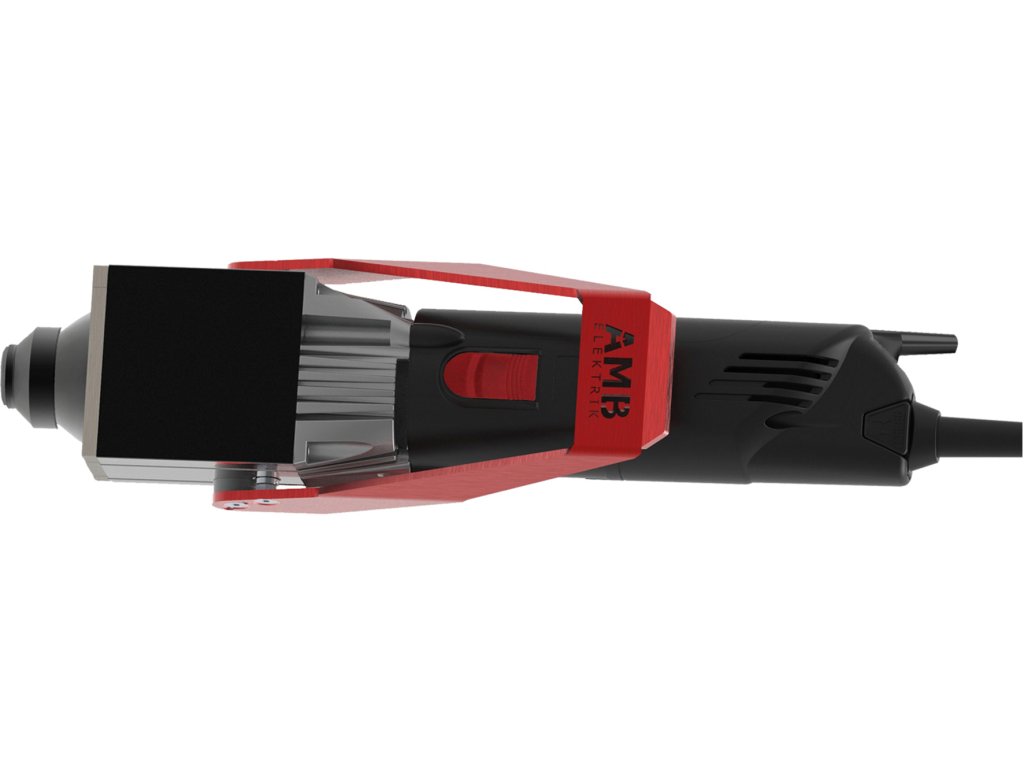

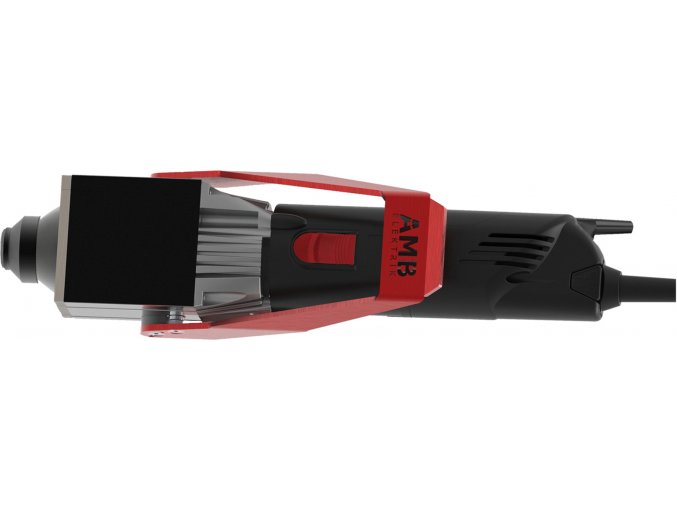

AMB-ELEKTRIK Frézovací jednotka s řízenou regulací otáček AMB1400 FME-U SC a manuálním rychlo-výměnným systémem upnutého nástroje

Frézovací motor AMB 1400 FME-U SC byl vyvinut na základě četných požadavků zákazníků a představuje výkonnější verzi úspěšného modelu s mimořádně silným 1,4kW motorem. Jedná se o manuální systém výměny nástrojů s možností digitálního řízení, který je extrémně robustní a optimalizovaný pro všechny druhy frézovacích prací, zvláště vhodný pro použití na portálových frézách a CNC routerech.

Model FME-U SC nabízí zcela nový koncept. Poprvé jsou v robustním hliníkovém těle použita speciální ložiska vřetene pro optimální přesnost a minimální opotřebení. Výměna fréz a dalších nástrojů je možná během několika sekund a bez použití nářadí – skutečná revoluce v této oblasti.

Označení SC (příp. DI) znamená možnost přímého řízení přes kontroler. Požadované otáčky pro danou aplikaci lze přímo volit nebo programovat. Díky tomu se snižuje hlučnost, zvyšuje se doba provozu a snižuje se opotřebení.

Motor je připevněn přímo k portálu pomocí 4 závitových spojů, což zajišťuje pevné a tuhé spojení bez kroucení. Motor, ložiska a těsnění jsou navrženy pro dlouhodobý provoz. Plnovlnná regulační elektronika zajišťuje konstantní otáčky i při náročných frézovacích pracích. Předvolba otáček a pozvolný rozběh jsou u AMB samozřejmostí.

Motor má ochrannou izolaci a poskytuje maximální bezpečnost proti vnějším vlivům. Elektronika je dokonale chráněna proti prachu a vnějším vlivům díky kompletnímu zalití – na rozdíl od jiných výrobců, kteří často pracují s nechráněnou elektronikou s kratší životností.

Elektronická tepelná ochrana proti přetížení chrání před přehřátím. Originální uhlíkové kartáče vyrobené v Německu mají integrované vypínání, které zabraňuje poškození kolektoru při opotřebení uhlíku. Dodatečné silikonové polštářky mezi uhlíkem a přítlačnou pružinou zajišťují dlouhou životnost díky tlumení vibrací.

Upínací systém ER16 odpovídá průmyslovému standardu a je celosvětově dostupný. S hmotností pouhých 3,4 kg je tento motor mimořádně lehký. Štíhlá konstrukce zajišťuje minimální prostorové nároky při instalaci

Digitální řízení umožňuje udržení stabilních otáček při kolísavém zatížení, hladký rozběh, redukci otáček při chodu na prázdno a ochranu proti přetížení.

Pozn.: Pro připojení jednotky k CNC systémům Stepcraft je potřeba PWM konektor Sub-D15 (k dostání zde)

HLAVNÍ VÝHODY:

• Výkonný motor 1400W pro náročné frézovací operace

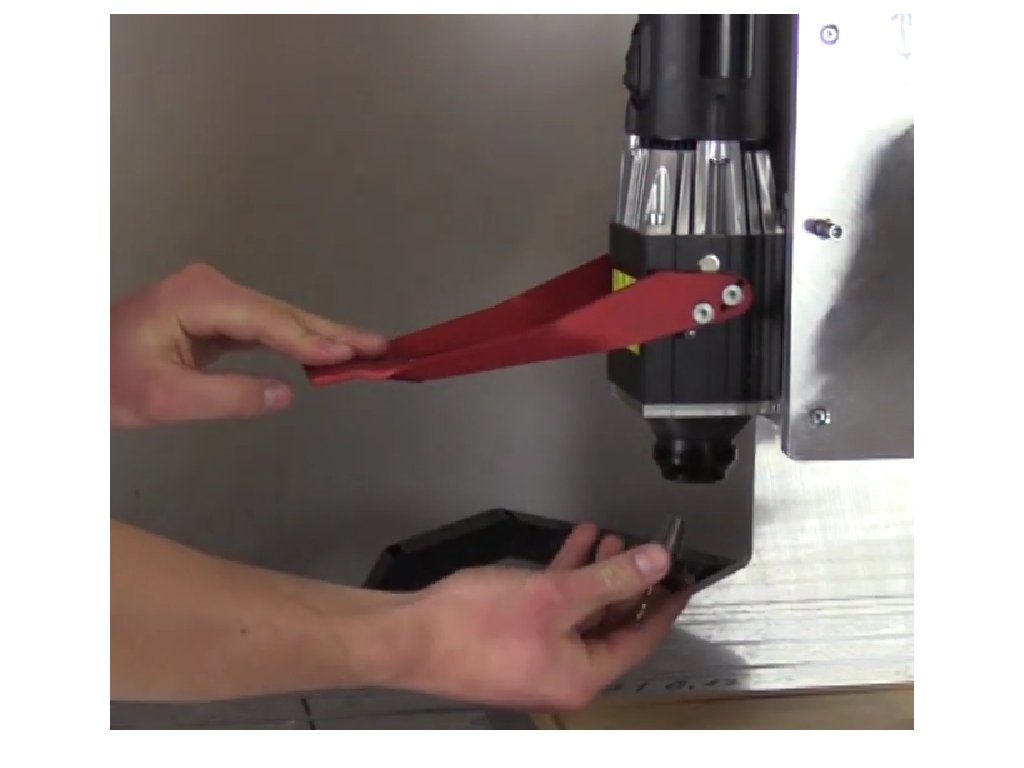

• Manuální systém výměny nástrojů bez potřeby nářadí
• Možnost digitálního řízení otáček přímo přes kontroler
• Robustní hliníkové tělo se speciálními ložisky vřetene
• Plnovlnná regulační elektronika pro konstantní otáčky
• Elektronická tepelná ochrana proti přetížení
• Upínací systém ER16 odpovídající průmyslovému standardu
• Nízká hmotnost pouhých 3,4 kg
• Štíhlá konstrukce pro minimální prostorové nároky
• Rychlovýměnný napájecí kabel s možností výměny přímo na zařízení

TECHNICKÁ SPECIFIKACE

• Příkon (230V): 1400 W
• Otáčky: 3 500 - 22 000 ot/min
• Typ upínací kleštiny ER16
• Hmotnost: 3,3 kg
• Řídící napětí: 0 - 10 V
• Připojení k elektrické síti: rychlospojka + 4m kabelu vč. zástrčky

ROZSAH DODÁVKY

Frézovací jednotka:

• 1x jednotka AMB 1400 FME-U
• 3x upínací příruba
• 1x kleština ER16 pro stopku 3,175 mm
• 1x napájecí kabel 4m

Frézovací jednotka - Stepcraft KIT:

• 1x jednotka AMB 1400 FME-U
• 3x upínací příruba
• 1x kleština ER16 pro stopku 3,175 mm
• 1x napájecí kabel 4m

• 1x PWM Converter set

• 1x upínací adaptér pro M.Sérii

DOKUMENTACE

AMB1400 sw regulace otáček

SC_PWM-Wandler
