Průmyslový tažený nůž

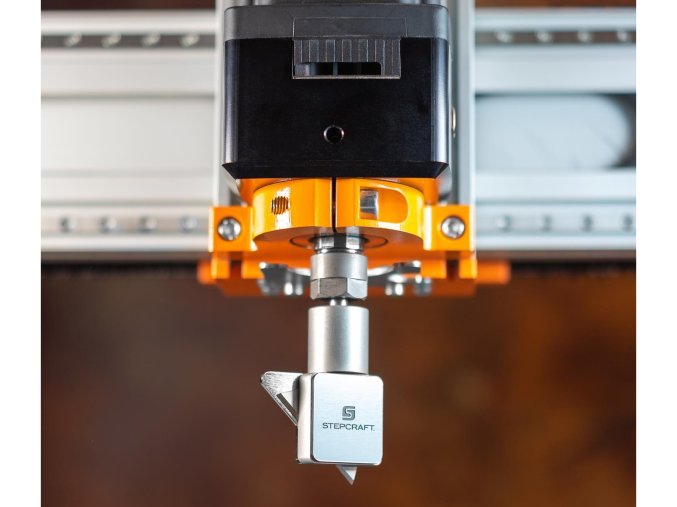

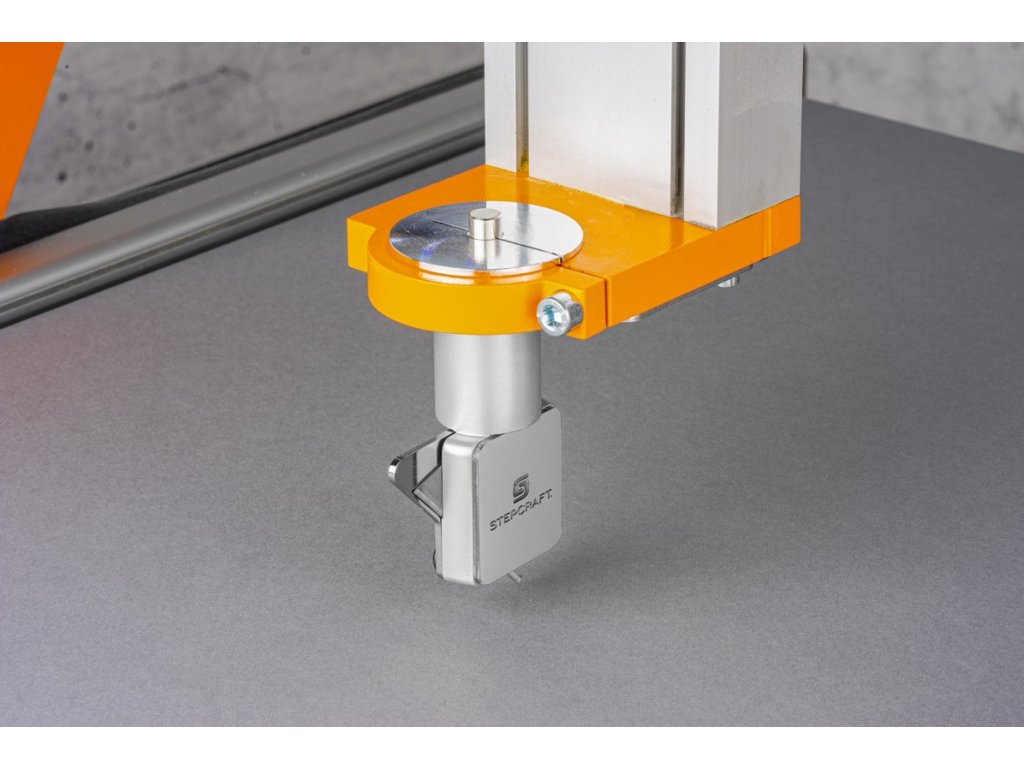

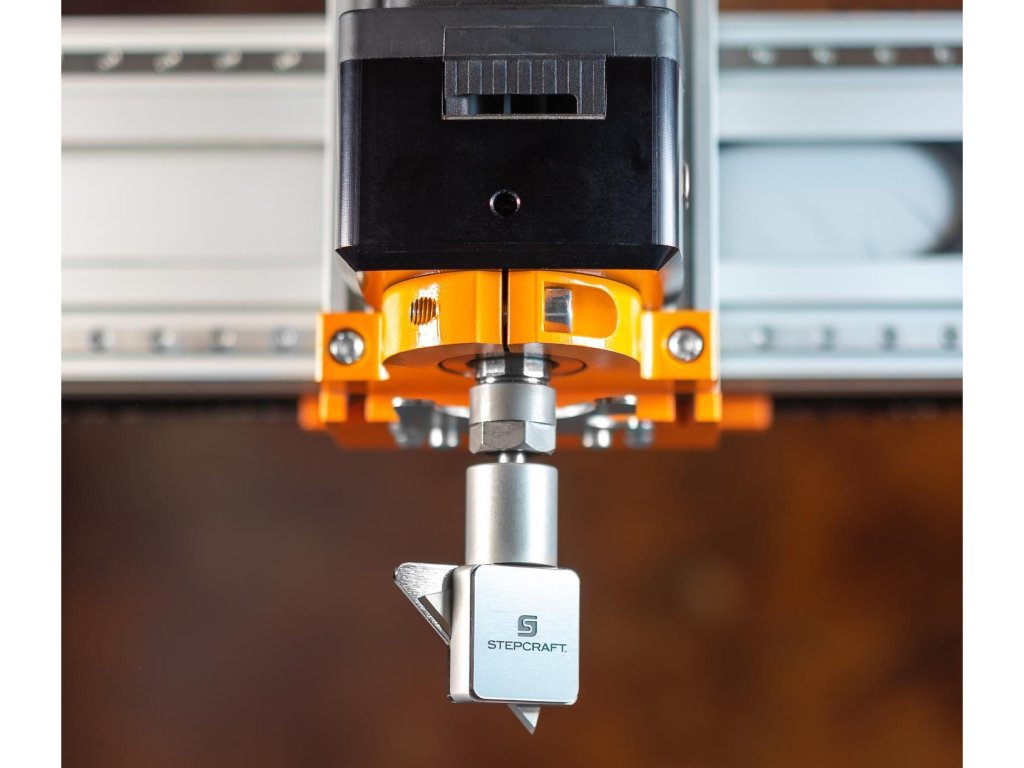

Průmyslový tažený nůž Stepcraft HD drag knife představuje praktické rozšíření schopností vaší CNC frézky o náročné řezací aplikace. Toto zařízení je navrženo pro precizní a efektivní dělení silnějších a houževnatějších materiálů, se kterými by si standardní tažený nůž neporadil. Na rozdíl od běžného taženého nože disponuje tento průmyslový model zesílenou konstrukcí, robustnějším uložením nože a silnějším přítlačným mechanismem.

Princip průmyslového taženého nože je založen na stejném konceptu jako u standardního taženého nože - nůž se automaticky natáčí ve směru pohybu, podobně jako kolečko nákupního vozíku. Tento princip umožňuje vytvářet složité tvary a ostré rohy bez nutnosti zvedání nástroje. Díky zesílené konstrukci však průmyslový model zvládá řezat i materiály s vyšší odolností proti řezu.

Jednotka je vybavena vysoce odolným nožem z kvalitní nástrojové oceli, který zajišťuje dlouhou životnost i při řezání abrazivních materiálů. Přítlak nože je nastavitelný pomocí výkonného pružinového mechanismu, což umožňuje optimalizaci řezných podmínek pro různé typy materiálů. Robustní konstrukce celé jednotky minimalizuje vibrace a zajišťuje přesný řez i při vysokých rychlostech posuvu.

Toto zařízení je neocenitelným nástrojem pro výrobce obalů, zpracovatele kůže, výrobce těsnění, reklamní agentury pracující s těžšími materiály a mnoho dalších profesionálů, kteří potřebují přesné řezání houževnatých materiálů. Průmyslový tažený nůž umožňuje automatizovat řezací procesy, které by jinak vyžadovaly ruční práci nebo specializované řezací stroje.

Hlavní výhody:

• Robustní konstrukce pro řezání silnějších a houževnatějších materiálů
• Zesílený přítlačný mechanismus pro efektivní řezání odolných materiálů
• Automatické natáčení nože ve směru pohybu pro plynulé řezání složitých tvarů
• Snadná instalace a integrace s existujícím CNC systémem
• Ideální pro průmyslové aplikace a náročné řezací úlohy
• Výrazná úspora času oproti ručnímu vyřezávání
• Nůž z kvalitní nástrojové oceli pro dlouhou životnost
• Možnost řezání materiálů o různých tloušťkách
• Čisté řezy bez otřepů a odpadního materiálu
• kompatibilní s CNC systémy Stepcraft D Série; M.Série; .Q.Série

TECHNICKÁ SPECIFIKACE:

Upínání jednotky: stopka 8mm

Nože: Mator 52 nebo Stanley Fatmax.

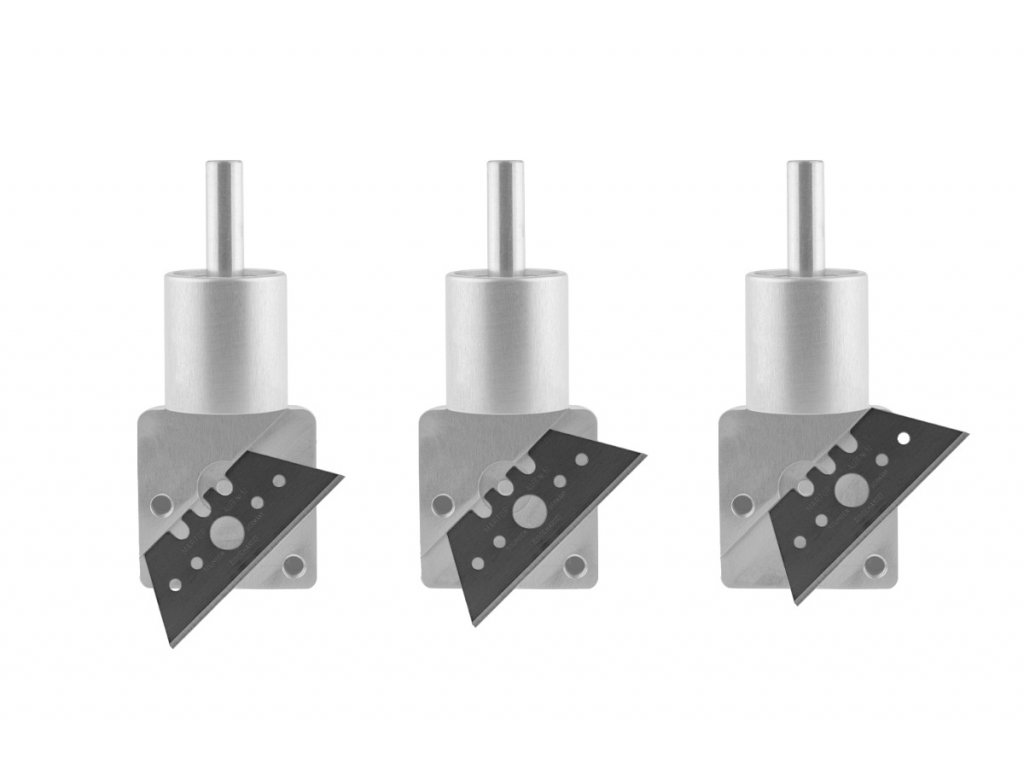

Přestavitelnost čepele: 3 pozice

Max. výška řezu: Mator 13 mm / Fatmax 14 mm

Minimální rádius: 2mm

Integrovaný chránič čepele

Vhodné materiály pro řezání:

• Silné vinylové fólie
• Těžký karton a lepenka
• Kůže a koženka
• Guma a pryž
• Těsnící materiály
• Plstěné materiály
• Silné textilie a technické tkaniny
• Kompozitní materiály
• Tenké plastové desky

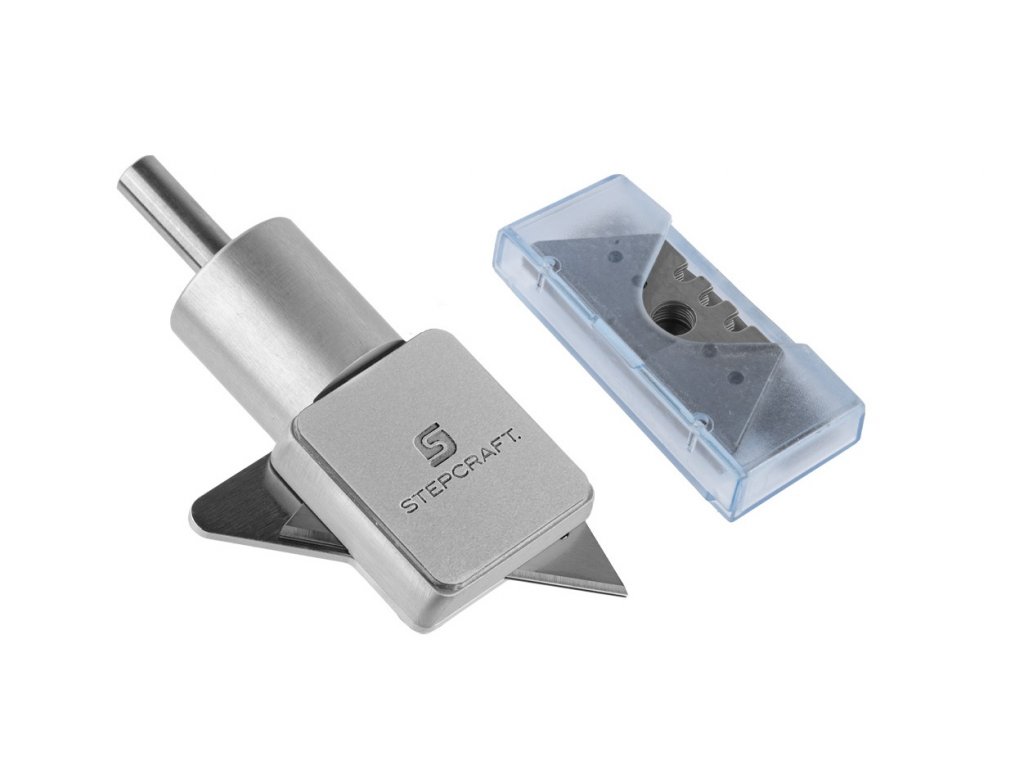

ROZSAH DODÁVKY:

1x Jendotka taženého nože

10x čepel Mator 52

Mator 52 specifikace:

Blade distance (Vzdálenost čepele)

• Pozice horní: 4,03 mm
• Pozice střední: 8,63 mm
• Pozice spodní: 13,23 mm

Overrun (Přesah)

• Pozice horní: 3,03 mm
• Pozice střední: 7,63 mm
• Pozice spodní: 12,23 mm

TIP PRO VÁS:

Pro CAD/CAM software Autodesk (Fusion 360) a CAD/CAM software Vectric (Cut2D/V-Carve/Aspire) je k dispozici speciální plugin DragKnife, který zjednoduší optimalizace a přípravu nástrojových drah.

Plugin pro Fusion ke stažení zde

Tutorial Drag knife toolpath pro CAD/CAM Vectric

DOKUMENTACE:

STEPCRAFT HD Drag-knife
