Dotyková sonda P100

Představujeme Dotykovou sondu P100 - inteligentní řešení pro automatizaci nastavení nulových bodů na CNC strojích STEPCRAFT, které výrazně zrychluje a zpřesňuje přípravu stroje před obráběním. Tato univerzální sonda nahrazuje manuální měření a eliminuje lidské chyby při nastavování výchozích pozic nástroje.

"Dotyková sonda P100 mi ušetřila spoustu času při nastavování stroje. Dříve jsem musel ručně měřit a nastavovat nulový bod, což bylo zdlouhavé a ne vždy přesné. Teď stačí připnout sondu, spustit makro a za pár vteřin mám přesně nastavený nulový bod. Investice, která se vrátí už po prvních projektech!"

PRINCIP FUNGOVÁNÍ:

Dotyková sonda P100 pracuje na principu elektrického obvodu. Sonda se připojí pomocí krokosvorky na upnutý nástroj (frézu, vrták) a druhý konec kabelu se zapojí do řídícího systému CNC stroje přes Sub-D 15 konektor. Když nástroj během automatického pohybu přijde do kontaktu se sondou, uzavře se elektrický obvod a řídící systém okamžitě zaznamená přesnou pozici. Tato pozice se pak nastaví jako nulový bod v dané ose. Jednostranná elektroizolační vrstva na spodní straně sondy umožňuje použití na všech typech pracovních stolů bez rizika zkratu.

HLAVNÍ VÝHODY:

• Rychlé nastavení: Automatické hledání nulového bodu za několik vteřin
• Vysoká přesnost: Eliminace lidské chyby při manuálním měření
• Univerzální použití: Hledání nulových bodů v ose Z, X, Y i rotační ose
• Rozšířené funkce: S úpravou makra lze hledat rohy a hrany materiálu
• Jednostranná izolace: Kompatibilní se všemi typy pracovních stolů
• Dlouhý kabel: 2 metry pro pohodlnou manipulaci
• Snadné upevnění: Krokosvorka pro rychlé připojení na nástroj
• Plug & Play: Jednoduchá instalace přes Sub-D 15 konektor
• Lehká konstrukce: Pouze 0,3 kg
• Opakovatelnost: Konzistentní výsledky při každém použití
• Časová úspora: Výrazně zkracuje přípravu stroje před obráběním

Ideální pro:

• Přesné nastavení nulového bodu v ose Z
• Hledání nulových bodů v osách X a Y
• Práci s rotační osou (4. osa)
• Projekty vyžadující opakované nastavení
• Sériovou výrobu s častou výměnou nástrojů
• Obrábění různých materiálů různé tloušťky
• Aplikace vyžadující vysokou přesnost
• Profesionální dílny s důrazem na efektivitu
• Hobby uživatele hledající profesionální výsledky
• Výuku CNC obrábění
• Prototypování a testování
• Gravírování s přesnými hloubkami

TECHNICKÁ SPECIFIKACE:

Parametry sondy:

• Délka kabelu: 2 m
• Připojení ke stroji: Sub-D 15 konektor
• Hmotnost: 0,3 kg
• Izolace: Jednostranná elektroizolační vrstva na spodní straně

Upevnění:

• Typ: Krokosvorka pro rychlé upevnění na nástroj
• Kompatibilita: Všechny typy nástrojů (frézy, vrtáky, gravírovací hroty)

Kompatibilita:

• Vhodné pro: STEPCRAFT CNC systémy všech sérií
• Pracovní stoly: Všechny typy díky jednostranné izolaci
• Řídící systém: UCCNC, Win PC-NC, EstCAM, Mach3,..

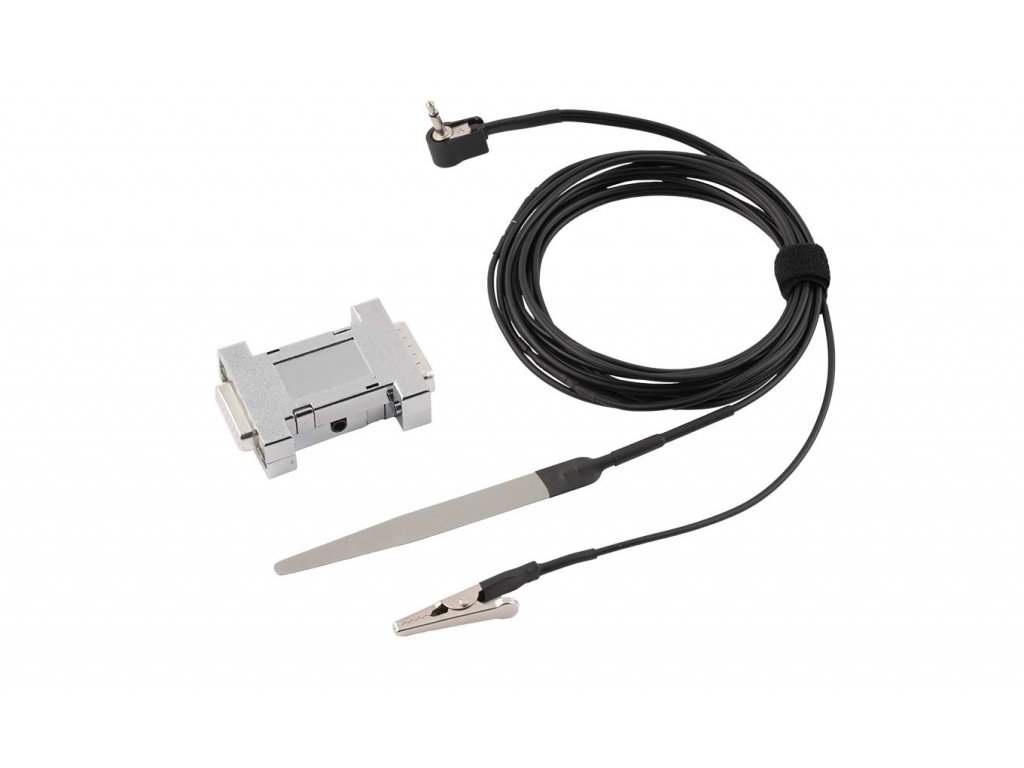

OBSAH DODÁVKY:

• 1x Dotyková sonda P100 s krokosvorkou
• 1x Připojovací adaptér Sub-D 15
• Dokumentace a návod k použití

DOKUMENTACE:

• Dotyková sonda Stepcraft P-100 manuál - kompletní návod k instalaci a použití
• Návod k používání, rady a způsob úpravy maker - naleznete v sekci návody

FUNKCE A MOŽNOSTI:

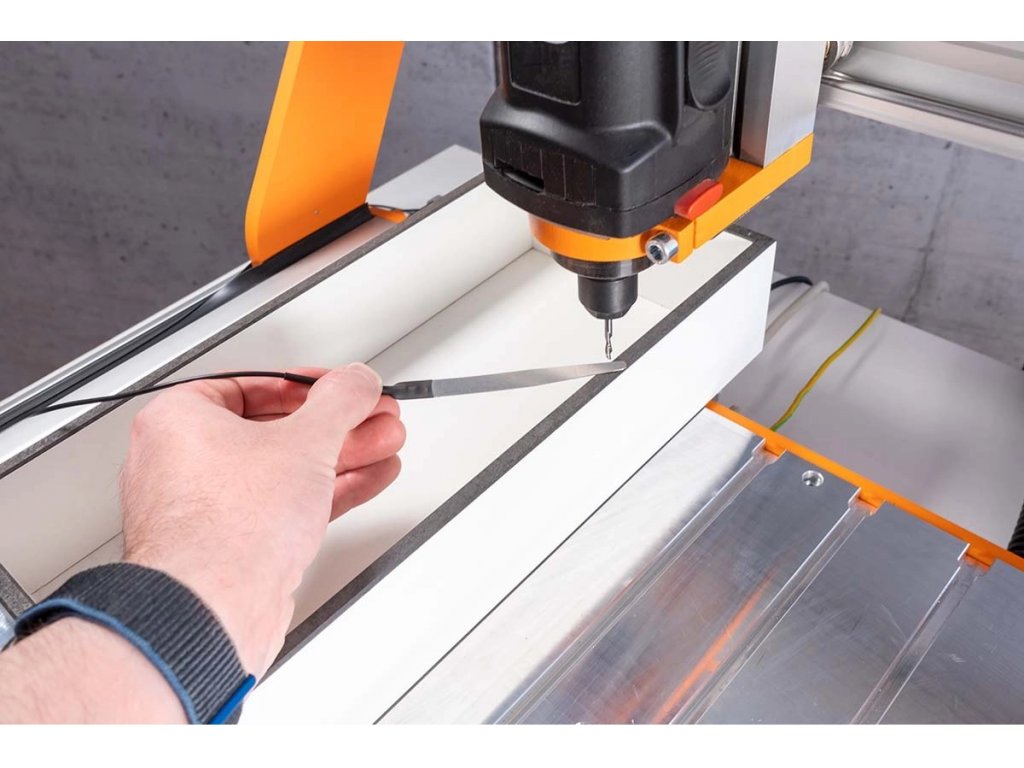

Základní funkce - Hledání nulového bodu v ose Z: Nejčastější použití sondy. Sonda se umístí na povrch materiálu, nástroj se automaticky spustí dolů, až se dotkne sondy. Systém zaznamená pozici a nastaví ji jako Z0.

Pokročilé funkce - Hledání nulových bodů v osách X a Y: Sonda se umístí k hraně materiálu a systém automaticky najde přesnou pozici hrany v dané ose.

Práce s rotační osou: Sonda umožňuje nastavení nulového bodu i pro 4. rotační osu, což je užitečné při obrábění válcových objektů.

Rozšířené možnosti: S drobnou úpravou makra lze sondu využít podobně jako 3D dotykovou sondu pro hledání rohů a hran upnutého materiálu.

TIPY PRO POUŽITÍ:

1. Čistota kontaktů: Před použitím zkontrolujte, že nástroj i sonda jsou čisté pro spolehlivý kontakt
2. Pevné upnutí: Ujistěte se, že krokosvorka je pevně připevněna na nástroji
3. Kalibrace: Při prvním použití proveďte kalibraci podle návodu
4. Umístění sondy: Vždy umístěte sondu na stabilní a rovný povrch
5. Rychlost přiblížení: Nastavte vhodnou rychlost přiblížení v makru (doporučeno 100-300 mm/min)
6. Bezpečnostní výška: Nastavte bezpečnostní výšku pro vyjetí nástroje po měření

APLIKAČNÍ PŘÍKLADY:

Gravírování: Přesné nastavení hloubky gravírování na různých materiálech. Sonda zajistí, že gravírování bude mít konzistentní hloubku po celé ploše.

Frézování desek: Rychlé nastavení nulového bodu při výměně materiálu nebo nástroje. Ideální pro sériovou výrobu stejných dílů.

3D frézování: Přesné nastavení všech os pro složité 3D projekty. Sonda pomůže najít přesný počátek souřadnicového systému.

Rotační obrábění: Nastavení nulového bodu pro válcové objekty při použití 4. rotační osy.

PROČ ZVOLIT DOTYKOVOU SONDU P100:

Dotyková sonda P100 představuje investici, která se vrátí už po prvních použitích. Čas ušetřený při nastavování nulových bodů, eliminace chyb z manuálního měření a konzistentní přesnost výsledků znamenají vyšší produktivitu a méně zmetků. Pro profesionální dílny je to nástroj, který zvyšuje efektivitu práce, pro hobby uživatele pak cesta k profesionálním výsledkům.

Jednostranná izolace zajišťuje kompatibilitu se všemi typy pracovních stolů STEPCRAFT, takže nemusíte řešit různé adaptéry nebo úpravy. Dlouhý 2m kabel poskytuje dostatečnou volnost při manipulaci a krokosvorka umožňuje rychlé připojení na jakýkoliv nástroj.

Ať už jste začátečník, který chce zjednodušit nastavování stroje, nebo zkušený uživatel hledající způsob, jak zvýšit přesnost a produktivitu, dotyková sonda P100 je řešení, které vám ušetří čas, peníze a nervy. Investice do dotykové sondy je investicí do přesnosti, rychlosti a profesionality vašich CNC projektů.
