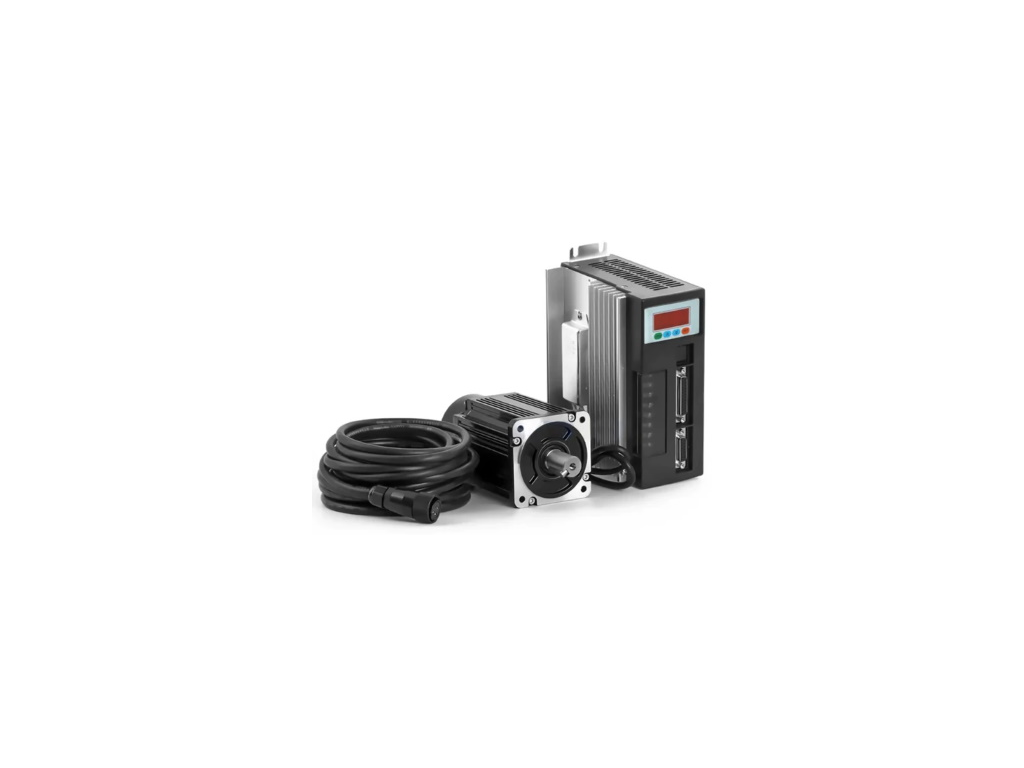

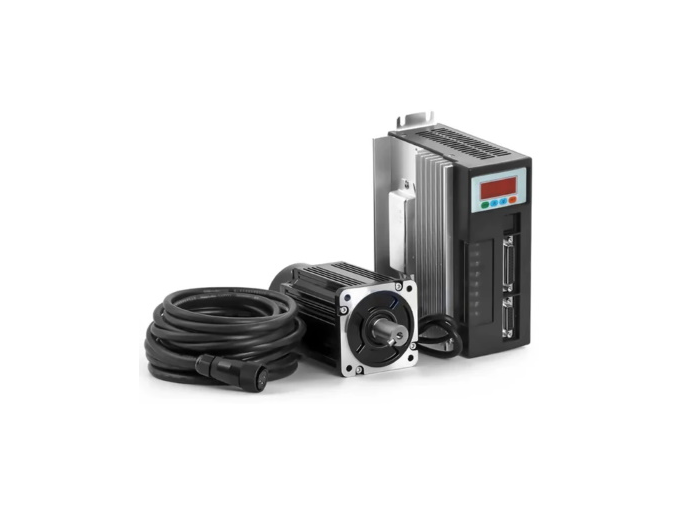

Kompletní AC servo sada 2,6 kW – driver AASD + motor 130ST-M10025 + kabely 3 m
2465
Popis
Představujeme kompletní AC servo sadu 2,6 kW od CNCdrive – výkonné servo řešení pro náročné CNC a průmyslové aplikace. Sada se skládá z AC servo driveru AASD, výkonného motoru 130ST-M10025 a propojovacích kabelů, přičemž vše je vzájemně kompatibilní, spárované a připravené k okamžité instalaci.
Tato sada představuje výrazně výkonnější kategorii oproti sadám 400 W / 750 W / 1000 W – s jmenovitým výkonem 2 600 W a krouticím momentem 10 Nm je určena pro osy s vysokým zatížením, velké portálové stroje a profesionální obráběcí centra.
Co sada obsahuje
AC servo driver AASD
- IGBT PWM sinusové řízení
- Vstupní napájení: jednofázové nebo třífázové 220 V AC
- Řízení: position / speed / torque (6 kombinovaných módů)
- Step/Direction vstup (max. 500 kHz diferenciální / 200 kHz open collector)
- RS-232 a RS-485 / MODBUS komunikace
- 4× programovatelný digitální vstup
- 4× programovatelný digitální výstup
- Analogový vstup ±10 V (rychlost / moment)
- 5-místný LED display + 4 tlačítka
- Integrovaný brzdný odpor
- Vzduchové chlazení (ventilátor)
AC servo motor 130ST-M10025
- Permanentní synchronní motor (PMSM)
- Jmenovitý výkon: 2 600 W
- Jmenovitý krouticí moment: 10 Nm
- Jmenovité otáčky: 2 500 ot/min
- Inkrementální enkodér: 2 500 p/r, 15-line, diferenciální výstup
- Průměr hřídele: 130 mm (frame size)
Propojovací kabely (3 m)
- Kabel enkodéru (3 m)
- Kabel motoru (3 m)
HLAVNÍ VÝHODY:
- Výkon 2 600 W – pro náročné průmyslové aplikace
- Vysoký krouticí moment 10 Nm – ideální pro těžké osy
- Kompletní sada – driver + motor + kabely v jednom
- Zaručená kompatibilita – vše předem spárováno
- Step/Direction řízení – kompatibilní s CNCdrive i dalšími systémy
- RS-485 / MODBUS – komunikace s nadřazeným systémem
- 6 módů řízení – position / speed / torque a kombinace
- Analogový vstup ±10 V – pro externí řízení rychlosti/momentu
- LED display – snadné nastavení a monitoring
Ideální pro:
- Velké CNC frézky a obráběcí centra
- Těžké portálové konstrukce
- Osy s vysokým zatížením a požadavkem na vysoký moment
- Profesionální průmyslové CNC aplikace
- Retrofit výkonných strojů
TECHNICKÁ SPECIFIKACE:
| Parametr | Hodnota |
|---|---|
| Výkon sady | 2 600 W (2,6 kW) |
| Typ motoru | AC PMSM servo motor 130ST-M10025 |
| Jmenovitý výkon motoru | 2 600 W |
| Jmenovitý krouticí moment | 10 Nm |
| Jmenovité otáčky | 2 500 ot/min |
| Enkodér | Inkrementální, 2 500 p/r, 15-line, diferenciální |
| Driver | AASD série |
| Napájení driveru | Jednofázové nebo třífázové 220 V AC (-15% / +10%) |
| Řízení | Step/Direction (Pulse + Direction) |
| Max. vstupní frekvence | 500 kHz (diferenciální) / 200 kHz (open collector) |
| Módy řízení | Position / Speed / Torque + kombinace |
| Analogový vstup | ±10 V (rychlost / moment) |
| Komunikace | RS-232 a RS-485 / MODBUS |
| Digitální vstupy | 4× programovatelné DI |
| Digitální výstupy | 4× programovatelné DO |
| Chlazení | Vzduchové (ventilátor) |
| Provozní teplota | 0 – 55 °C |
| Délka kabelů | 3 m |
| Výrobce driveru | CNCdrive / AASD |
Kompatibilita s motion controllery:
Driver AASD přijímá standardní Step/Direction signál, takže je kompatibilní s:
- UC100
- UC300ETH-5LPT
- UC400ETH
- AXBB-E
- další Step/Dir systémy
ROZSAH DODÁVKY:
- 1× AC servo driver AASD
- 1× AC servo motor 130ST-M10025 (2 600 W / 10 Nm)
- 1× Kabel enkodéru (3 m)
- 1× Kabel motoru (3 m)
POZNÁMKA:
- Tato sada je dostupná pouze s kabely délky 3 m
- Inkrementální enkodér (2 500 p/r) vyžaduje referenční jízdu (homing) po každém zapnutí stroje
- Pro velké CNC stroje s vysokým zatížením os doporučujeme po jedné sadě na každou osu
- Sada vyžaduje správné dimenzování napájení, jištění a kabeláže odpovídající výkonu 2,6 kW
