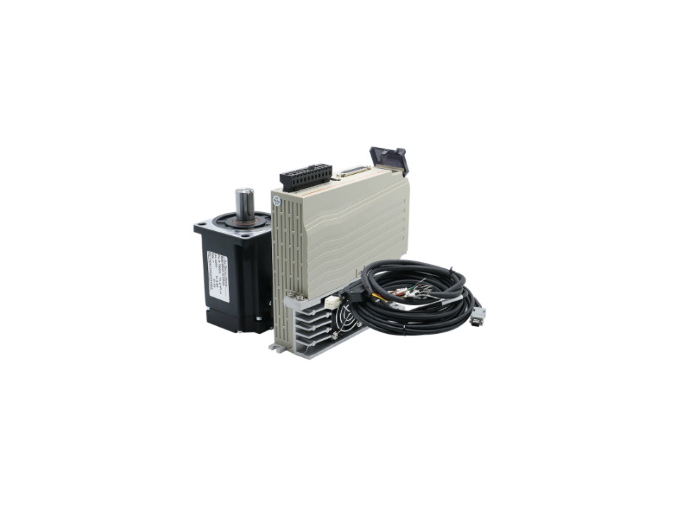

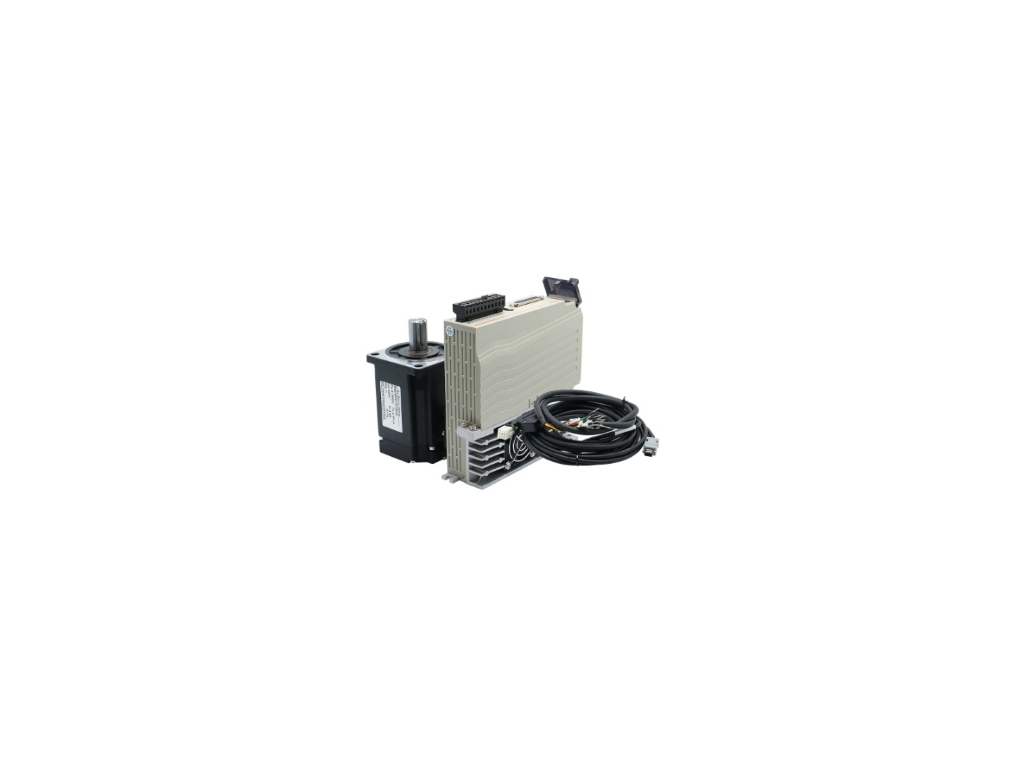

Kompletní AC servo sada s brzdou – 750W servo driver T3D + servo motor s brzdou + kabely (3 m / 5 m / 10 m)

Představujeme kompletní AC servo sadu 750 W s brzdou od CNCdrive – variantu servo systému určenou pro aplikace, kde je nutné mechanické držení polohy motoru při vypnutém napájení. Sada se skládá z AC servo driveru T3D, 750W AC servo motoru Leadshine ELM série s integrovanou elektromagnetickou brzdou a propojovacích kabelů.

Oproti standardní verzi bez brzdy je motor vybaven integrovanou elektromagnetickou brzdou, která při odpojení napájení automaticky zablokuje hřídel motoru a zabraňuje nežádoucímu pohybu osy.

"Brzda na servo motoru je absolutní nutnost pro svislé osy CNC strojů – pokud selže napájení nebo je stroj vypnut, brzda okamžitě zablokuje hřídel a zabrání pádu vřeteníku nebo portálu. Pro horizontální osy ji nepotřebujete, ale pro Z osu nebo jakoukoliv svislou osu je to bezpečnostní prvek, na který byste neměli šetřit."

Co sada obsahuje

AC servo driver T3D

• Plně digitální servo driver
• Řízení: position / speed / torque
• Step/Direction vstup
• RS485 / MODBUS komunikace
• Programovatelné vstupy a výstupy
• Integrované ochrany

750W AC servo motor s brzdou (Leadshine ELM série)

• Permanentní synchronní motor (PMSM)
• Integrovaná elektromagnetická brzda (fail-safe)
• Absolutní enkodér 17-bit
• Jmenovité otáčky: 3 000 ot/min
• Krytí: IP54

Propojovací kabely

• Kabel enkodéru (motor → driver)
• Kabel motoru (driver → motor)
• Kabel brzdy
• Délka dle varianty: 3 m / 5 m / 10 m

Jak elektromagnetická brzda funguje

Brzda je pasivní (fail-safe) typ – tzn.:

• Napájení brzdy = brzda ODEMKNUTA → motor se může volně otáčet
• Bez napájení = brzda ZABLOKOVÁNA → hřídel je mechanicky zajištěna

To znamená, že při výpadku proudu, nouzovém zastavení nebo vypnutí stroje brzda automaticky zablokuje hřídel bez nutnosti jakéhokoli zásahu.

VARIANTY PRODUKTU:

Servo sada 750W s brzdou – kabely 3 m

• Pro kompaktní CNC stroje
• rozvaděč blízko motorů

Servo sada 750W s brzdou – kabely 5 m

• Univerzální délka (doporučeno)

Servo sada 750W s brzdou – kabely 10 m

• Větší CNC stroje
• rozvaděč daleko od os

HLAVNÍ VÝHODY:

• Integrovaná elektromagnetická brzda – bezpečné držení polohy
• Fail-safe funkce – brzda drží při výpadku napájení
• Kompletní sada – driver + motor + kabely
• Absolutní enkodér 17-bit – vysoká přesnost
• Step/Direction řízení – kompatibilní s CNCdrive i dalšími systémy
• IP54 krytí – odolnost vůči prachu a stříkající vodě
• 3 varianty délky kabelů

Ideální pro:

• Svislé osy (Z osa) CNC frézek a obráběcích center
• Svislé portálové konstrukce
• Aplikace s rizikem pádu při výpadku napájení
• Stroje vyžadující bezpečné držení polohy
• Průmyslové CNC aplikace s požadavky na bezpečnost

TECHNICKÁ SPECIFIKACE:

Kompatibilita s motion controllery:

• UC100
• UC300ETH-5LPT
• UC400ETH
• AXBB-E
• další Step/Dir systémy

Jak vybrat správnou délku kabelů:

• 3 m → kompaktní stroje, rozvaděč blízko motorů
• 5 m → standard (doporučeno)
• 10 m → velké stroje, rozvaděč daleko od os

💡 Tip: Nezapomeňte, že sada obsahuje tři kabely (enkodér + motor + brzda) – při plánování kabelového řetězu (energy chain) počítejte s místem pro všechny tři.

ROZSAH DODÁVKY:

• 1× AC servo driver T3D
• 1× AC servo motor 750 W s integrovanou brzdou (Leadshine ELM série)
• 1× Kabel enkodéru (délka dle varianty)
• 1× Kabel motoru (délka dle varianty)
• 1× Kabel brzdy (délka dle varianty)

POZNÁMKA:

• Napájení brzdy je typicky 24 V DC – nutné zajistit z řídicího systému
• Brzda je určena pro držení polohy, nikoli pro brzdění za pohybu
• Pro každou svislou osu CNC stroje doporučujeme variantu s brzdou
• Pro horizontální osy postačí standardní verze bez brzdy
