Výběr mezi spirálovou a rovnou V-gravírovací frézou patří mezi nejčastější otázky uživatelů CNC systémů STEPCRAFT. Oba typy nástrojů mají své specifické výhody a ideální aplikace. V dnešním článku si detailně projdeme, kdy preferovat spirálovou jednobřitou frézu a kdy rovnou frézu s vrcholovou ploškou, a to v kontextu nejčastějších materiálů a aplikací na CNC strojích STEPCRAFT řady D3 a M.
Základní rozdíly v geometrii a funkci

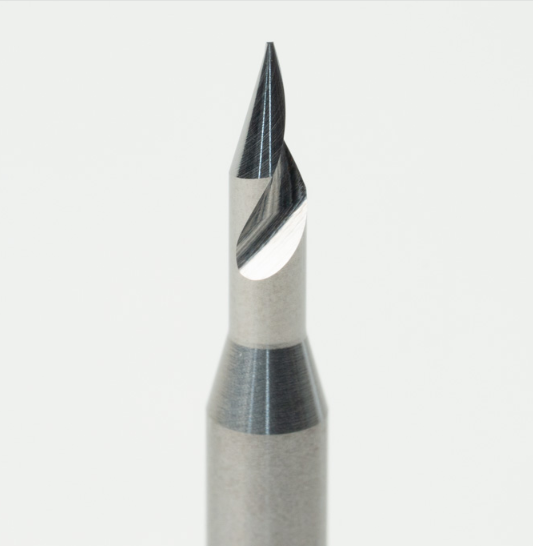

Spirálová V-gravírovací fréza (jednobřitá)
Klíčové charakteristiky:
- Spirálové ostří s pozitivním úhlem (upcut)
- Jednobřitá geometrie pro čistý řez
- Šikmý řez (shear cut) pro hladší povrch
- Aktivní odvod třísek směrem nahoru
Princip funkce: Spirálové ostří řeže materiál pod úhlem, podobně jako nůžky řežou papír - postupně, nikoliv najednou. To výrazně snižuje řezné síly a zlepšuje kvalitu povrchu.

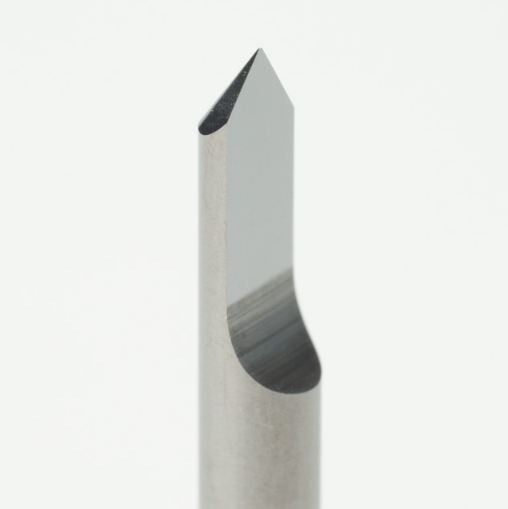

Rovná V-gravírovací fréza s ploškou
Klíčové charakteristiky:
- Rovné ostří bez spirály
- Vrcholová ploška 0,20 mm nebo 0,50 mm
- Jednobřitá geometrie pro přesnost
- Leštěné ostří pro hladký řez
Princip funkce: Rovné ostří řeže materiál kolmo, vrcholová ploška vytváří konstantní šířku dna drážky a zabraňuje "zabořování" nástroje do materiálu.
Kdy použít spirálovou V-gravírovací frézu?
✅ Ideální aplikace:
1. Kontinuální frézování dlouhých drážek
- Dekorativní V-drážky v nábytkářství
- Srážení hran na velkých plochách
- Konstrukční drážky pro spoje
- Produktivní obrábění větších ploch
Proč spirálová:
- Vynikající odvod třísek zabraňuje ucpávání
- Hladší povrch stěn drážky
- Možnost vyšších posuvů
- Delší životnost nástroje
2. Práce s měkkými a vláknitými materiály
- Měkké dřevo (borovice, smrk, lípa)
- MDF a dřevotříska - spirála minimalizuje vytrhávání
- Měkké plasty (PE, PP) - zabraňuje tavení
- Epoxidové pryskyřice - čistý řez bez trhlin
Proč spirálová:
- Šikmý řez minimalizuje vytrhávání vláken
- Lepší odvod třísek = méně přehřívání
- Hladší povrch bez zadírání
3. Vysokorychlostní obrábění
- Sériová výroba s požadavkem na rychlost
- Velké plochy vyžadující efektivitu
- Kontinuální provoz bez častého čištění
Proč spirálová:
- Umožňuje vyšší posuvy
- Rovnoměrnější opotřebení břitu
- Lepší cirkulace vzduchu kolem ostří
Výhody spirálové geometrie - shrnutí:
| Výhoda | Popis | Praktický přínos |
|---|---|---|
| Šikmý řez | Ostří řeže postupně, ne najednou | Nižší řezné síly, hladší povrch |
| Odvod třísek | Spirála aktivně vynáší třísky nahoru | Méně ucpávání, lepší chlazení |
| Jednobřitá | Jeden břit = čistý řez | Hladší povrch stěn drážky |
| Životnost | Rovnoměrnější opotřebení | Delší interval výměny |
Kdy použít rovnou V-gravírovací frézu s ploškou?
✅ Ideální aplikace:
1. Přesné gravírování a popisování
- Jemné texty a nápisy s vysokou čitelností
- Loga a grafické prvky s detaily
- Značení materiálů s požadavkem na přesnost
- Technické gravírování (sériová čísla, QR kódy)
Proč rovná s ploškou:
- Vrcholová ploška vytváří konstantní šířku dna
- Přesnější kontrola hloubky gravírování
- Opakovatelné výsledky
- Hladší dno drážky
2. Práce s tvrdými a abrazivními materiály
- Tvrdé dřevo (dub, buk, exotické dřeviny)
- Hliník a lehké slitiny - ploška zabraňuje zařezávání
- Akryl (PMMA) - kontrolovaný řez bez praskání
- CFK kompozity - minimalizuje delaminaci
Proč rovná s ploškou:
- Ploška stabilizuje řez v tvrdých materiálech
- Zabraňuje "zabořování" špičky nástroje
- Lepší kontrola nad geometrií řezu
- Konstantní šířka drážky v celé hloubce
3. Kontrolované hloubkové gravírování
- Víceúrovňové gravírování s přesnými hloubkami
- Inlay práce - příprava kapes pro vložky
- Reliéfní gravírování s definovanými stupni
- Technické aplikace s tolerancemi
Proč rovná s ploškou:
- Vrcholová ploška zajišťuje konstantní geometrii
- Lepší předvídatelnost výsledku
- Přesné dodržení rozměrů
Výhody vrcholové plošky - shrnutí:
| Výhoda | Popis | Praktický přínos |
|---|---|---|
| Konstantní šířka | Ploška vytváří rovné dno drážky | Stejná šířka v celé hloubce |
| Stabilita řezu | Zabraňuje zabořování nástroje | Kontrolovaný řez v tvrdých materiálech |
| Přesnost | Lepší kontrola nad geometrií | Opakovatelné výsledky |
| Hladké dno | Rovná ploška = rovné dno | Ideální pro inlay práce |
Doporučení podle materiálů
Dřevo (měkké a tvrdé)
| Typ dřeva | Spirálová fréza | Rovná s ploškou | Doporučení |
|---|---|---|---|
| Měkké dřevo (borovice, smrk) | ✅ Výborná - hladký povrch | ⚠️ Možné zadírání vláken | Spirálová pro dlouhé řezy |
| Tvrdé dřevo (dub, buk) | ⚠️ Rychlejší opotřebení | ✅ Ideální - stabilní řez | Rovná s ploškou |
| Exotické dřevo | ⚠️ Abrazivní vlákna | ✅ Lepší kontrola | Rovná s ploškou |
MDF a dřevotříska
| Aplikace | Spirálová fréza | Rovná s ploškou | Doporučení |
|---|---|---|---|
| Dlouhé dekorativní drážky | ✅ Čistý řez, dobrý odvod prachu | ✅ Přesné hrany | Spirálová pro rychlost |
| Jemné gravírování | ⚠️ Možné roztřepení hran | ✅ Čisté hrany | Rovná s ploškou |
| Srážení hran | ✅ Produktivní | ✅ Přesné | Oba typy vhodné |
Plasty (měkké a tvrdé)
| Typ plastu | Spirálová fréza | Rovná s ploškou | Doporučení |
|---|---|---|---|
| Akryl (PMMA) | ⚠️ Riziko tavení třísek | ✅ Čistý řez, kontrola | Rovná s ploškou |
| Měkké plasty (PE, PP) | ✅ Zabraňuje ucpání | ⚠️ Možné lepení | Spirálová fréza |
| Polykarbonát | ⚠️ Možné praskliny | ✅ Kontrolovaný řez | Rovná s ploškou |
Hliník a lehké slitiny
| Aplikace | Spirálová fréza | Rovná s ploškou | Doporučení |
|---|---|---|---|
| Gravírování nápisů | ⚠️ Možné lepení třísek | ✅ Čistý řez, stabilita | Rovná s ploškou |
| Dekorativní drážky | ✅ Dobrý odvod třísek | ✅ Přesné hrany | Oba typy s chlazením |
| Značení dílů | ⚠️ Méně přesné | ✅ Konstantní hloubka | Rovná s ploškou |
CFK kompozity
| Aplikace | Spirálová fréza | Rovná s ploškou | Doporučení |
|---|---|---|---|
| Gravírování značení | ⚠️ Riziko delaminace | ✅ Kontrolovaný řez | Rovná s ploškou |
| Dekorativní prvky | ⚠️ Možné roztřepení vláken | ✅ Čisté hrany | Rovná s ploškou |
| Technické značení | ❌ Nedoporučeno | ✅ Nejlepší volba | Rovná s ploškou |
Epoxidové pryskyřice
| Aplikace | Spirálová fréza | Rovná s ploškou | Doporučení |
|---|---|---|---|
| Gravírování do čisté pryskyřice | ✅ Hladký povrch | ✅ Přesné hrany | Oba typy vhodné |
| Inlay práce (dřevo + epoxid) | ⚠️ Různá tvrdost materiálů | ✅ Lepší kontrola | Rovná s ploškou |
| Dekorativní gravírování | ✅ Rychlejší | ✅ Přesnější | Podle priority |
DOPORUČENÉ VÝCHOZÍ Řezné parametry pro STEPCRAFT
Spirálová V-gravírovací fréza (jednobřitá):
Doporučené posuvy na zub:
- Měkké dřevo: 0,08 - 0,15 mm/zub
- Tvrdé dřevo: 0,05 - 0,12 mm/zub
- MDF/DTD: 0,06 - 0,14 mm/zub
- Měkké plasty: 0,06 - 0,12 mm/zub
- Akryl: 0,04 - 0,08 mm/zub
- Hliník: 0,03 - 0,08 mm/zub
- Epoxid: 0,04 - 0,10 mm/zub
Otáčky vřetena:
- D-Series: 18 000 - 24 000 ot/min
- M-Series: 20 000 - 28 000 ot/min
Rovná V-gravírovací fréza s ploškou:
Doporučené posuvy na zub:
- Měkké dřevo: 0,08 - 0,16 mm/zub
- Tvrdé dřevo: 0,05 - 0,12 mm/zub
- MDF/DTD: 0,06 - 0,14 mm/zub
- Akryl: 0,04 - 0,10 mm/zub
- Hliník: 0,03 - 0,08 mm/zub
- CFK: 0,02 - 0,05 mm/zub
- Epoxid: 0,04 - 0,10 mm/zub
- Gravírování (obecně): 0,02 - 0,06 mm/zub
Otáčky vřetena:
- D-Serie: 18 000 - 24 000 ot/min
- M-Serie: 20 000 - 28 000 ot/min
Výběr vrcholového úhlu
Úhel 30° - 45°
Použití: Jemné detaily, úzké drážky, precizní gravírování Spirálová: Ideální pro měkké materiály Rovná: Ideální pro tvrdé materiály a přesné práce
Úhel 60°
Použití: Univerzální aplikace, střední velikost písma Spirálová: Nejuniverzálnější volba Rovná: Dobrý kompromis mezi přesností a pevností
Úhel 90°
Použití: Standardní gravírování, srážení hran Spirálová: Produktivní obrábění Rovná: Přesné gravírování
Úhel 120°
Použití: Široké drážky, velké nápisy Spirálová: Rychlé obrábění velkých ploch Rovná: Méně běžné, specifické aplikace
Praktické tipy pro optimální výsledky
✅ Pro spirálovou V-gravírovací frézu:
Příprava:
- Zajistěte dobré odsávání - spirála vytváří více třísek
- Kontrolujte upnutí - vyšší posuvy = vyšší síly
- Začněte konzervativně a postupně zvyšujte parametry
Během frézování:
- Sledujte odvod třísek - indikátor správných parametrů
- Poslouchejte zvuk - rovnoměrný zvuk = správné nastavení
- Kontrolujte teplotu nástroje
Údržba:
- Čistěte spirálu od nalepených třísek
- Kontrolujte opotřebení břitu
- Vyměňte při prvních známkách tuposti
✅ Pro rovnou V-gravírovací frézu s ploškou:
Příprava:
- Zkontrolujte rovinnost materiálu - kritické pro konstantní hloubku
- Nastavte přesně Z0 - ploška vyžaduje přesnost
- Testujte na vzorku před ostrým gravírováním
Během frézování:
- Nižší posuvy než u spirálové - horší odvod třísek
- Častější čištění nástroje může být nutné
- Sledujte kvalitu dna drážky
Údržba:
- Kontrolujte vrcholovou plošku - opotřebení mění šířku řezu
- Leštěné ostří je citlivé na poškození
- Vyměňte při ztrátě ostrosti plošky
Řešení častých problémů
Spirálová V-gravírovací fréza:
Hrubý povrch stěn drážky:
- Příčina: Příliš vysoký posuv nebo tupý nástroj
- Řešení: Snižte posuv o 20-30%, zkontrolujte ostrost
Ucpávání třísek:
- Příčina: Nedostatečné odsávání nebo příliš nízký posuv
- Řešení: Zlepšete odsávání, zvyšte posuv
Nerovnoměrné opotřebení břitu:
- Příčina: Nevyvážené upnutí nebo vibrace
- Řešení: Zkontrolujte upnutí nástroje, snižte otáčky
Rovná V-gravírovací fréza s ploškou:
Nerovnoměrná šířka drážky:
- Příčina: Nerovný materiál nebo špatné nastavení Z0
- Řešení: Egalizujte materiál, přesně nastavte Z0
Přehřívání nástroje:
- Příčina: Příliš nízký posuv nebo špatný odvod třísek
- Řešení: Zvyšte posuv, zlepšete odsávání
Vytrhávání materiálu:
- Příčina: Tupá ploška nebo příliš vysoký posuv
- Řešení: Vyměňte nástroj, snižte posuv
Závěr
Výběr mezi spirálovou a rovnou V-gravírovací frézou závisí především na typu aplikace, materiálu a požadované kvalitě. Spirálová fréza exceluje při produktivním frézování měkčích materiálů a dlouhých drážkách, zatímco rovná fréza s ploškou je nenahraditelná pro přesné gravírování a práci s tvrdými nebo abrazivními materiály.
Klíčová rozhodovací kritéria:
- Typ operace: Kontinuální frézování → spirálová; Přesné gravírování → rovná
- Materiál: Měkký/vláknitý → spirálová; Tvrdý/abrazivní → rovná
- Priorita: Rychlost → spirálová; Přesnost → rovná
- Geometrie: Dlouhé drážky → spirálová; Konstantní šířka → rovná
Univerzální doporučení pro začátečníky:
- Spirálová 60° pro obecné použití a produktivní práce
- Rovná 60° s ploškou 0,20 mm pro přesné gravírování
