PRAVDĚPODOBNÉ PŘÍČINY
Postup pro analýzu závady „motor nejede“ nebo „motor jede jen jedním směrem“ na CNC Stepcraft M.Série:
POSTUP ŘEŠENÍ

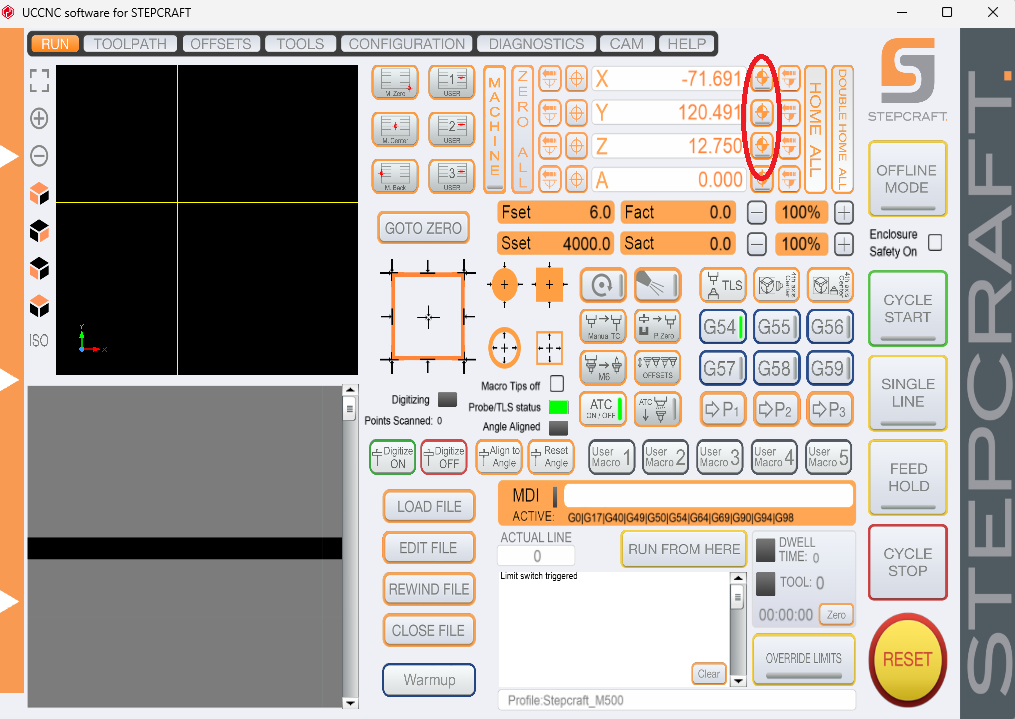

1. Proveďte referenční pojezd (Home) na příslušné ose
- Ověřte, zda je možné provést home (referenční pojezd) na ose, kde se problém vyskytuje.
- Sledujte, zda se motor vůbec pohne, nebo zda jede pouze jedním směrem.

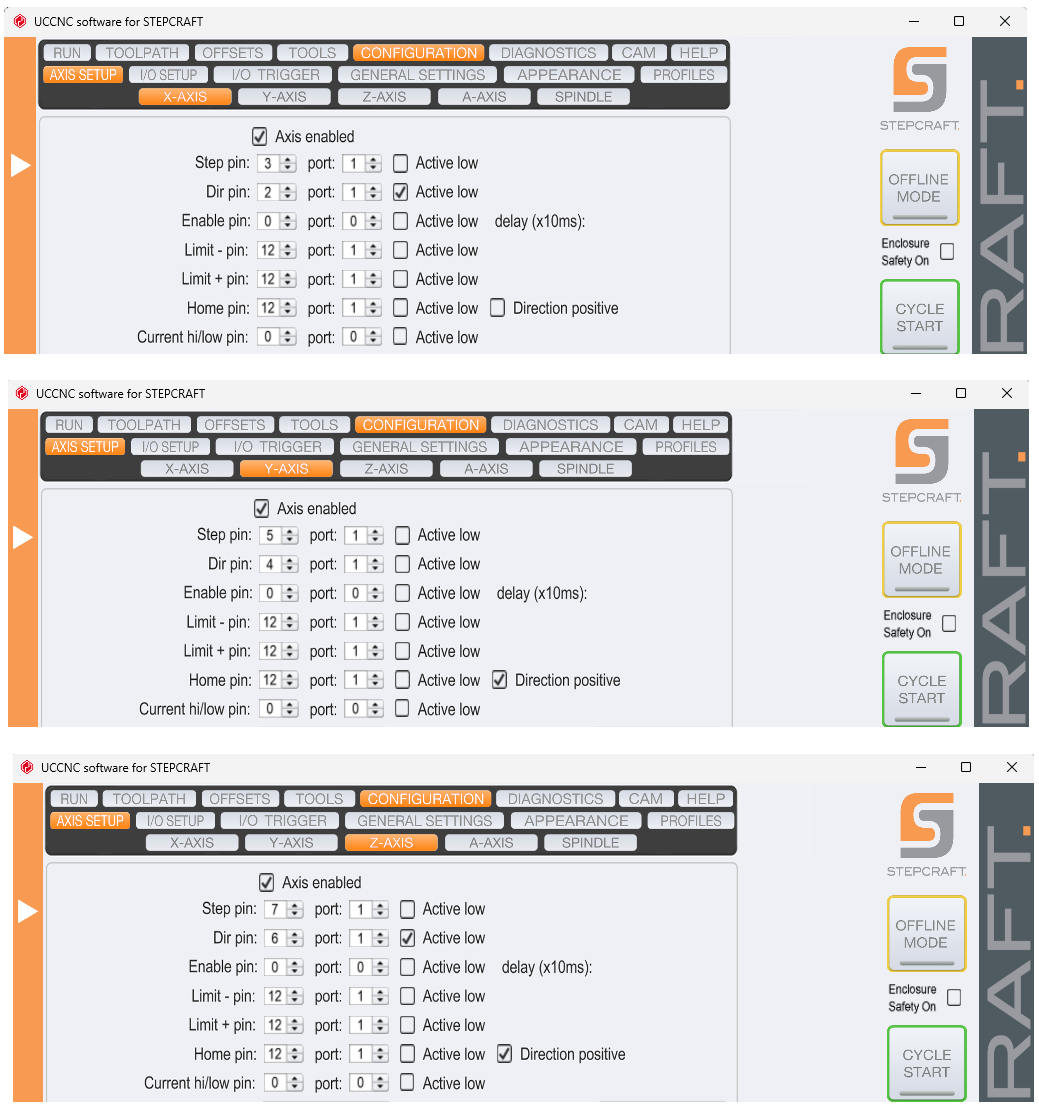

2. Zkontrolujte nastavení v softwaru UCCNC
- Otevřete UCCNC a zkontrolujte nastavení příslušné osy (např. X, Y, Z).
- Zkontrolujte, zda nejsou v softwaru nastaveny limity, špatné hodnoty kroků, nebo jiné parametry, které by mohly ovlivnit pohyb motoru.
- Ověřte, že je správně zvolený typ stroje a konfigurace portů.

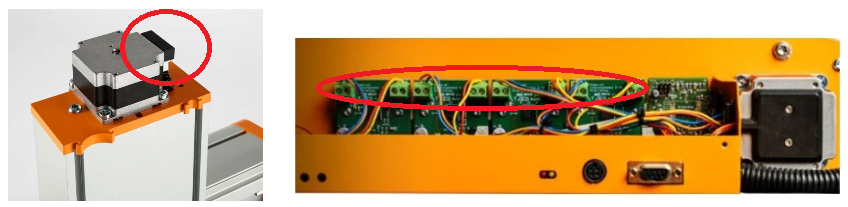

3. Zkontrolujte kabeláž mezi motorem a driverem
- Zkontrolujte, zda jsou všechny kabely mezi krokovým motorem a driverem správně zapojené a pevně drží v konektorech.
- Zkontrolujte, zda nejsou kabely poškozené, přerušené nebo uvolněné.
- Ověřte, že konektory nejsou znečištěné nebo zoxidované.
4. Určete, kde je závada (driver, kabely, motor, základní deska)
- Vzhledem k tomu, že drivery na všech osách jsou stejné, můžete je mezi sebou zaměnit:
- Například vyměňte driver osy X za driver osy Z.
- Pokud se závada přesune na jinou osu, je pravděpodobně vadný driver.
- Stejně tak lze zaměnit kabely mezi motory a drivery:
- Například prohoďte kabely mezi osou X a Z.
- Pokud se závada přesune s kabelem, je pravděpodobně vadný kabel nebo motor.
- Pokud závada zůstává na stejné místě driveru i přes přehození kabelů a driverů, může být problém v základní desce CNC.
5. Další doporučení
- Pokud žádný z výše uvedených kroků neodhalí závadu, doporučujeme kontaktovat technickou podporu.
- Připravte si informace o provedených krocích a výsledcích jednotlivých testů.
Strukturovaný postup:
| Krok | Popis | Možný výsledek | Další akce |
|---|---|---|---|
| 1 | Home na příslušné ose | Motor se nepohne / jede jen jedním směrem | Přejít na krok 2 |
| 2 | Kontrola nastavení v UCCNC | Nesprávné nastavení / vše v pořádku | Opravit nastavení nebo pokračovat |
| 3 | Kontrola připojení kabeláže | Konektor na krokovém motoru povytažený/ uvolněné vodiče ve svorkovnici driveru / fyzicky poškozené či přerušené kabely / vodiče zapojeny ve špatném pořadí / vše v pořádku | Opravit kabeláž nebo pokračovat |

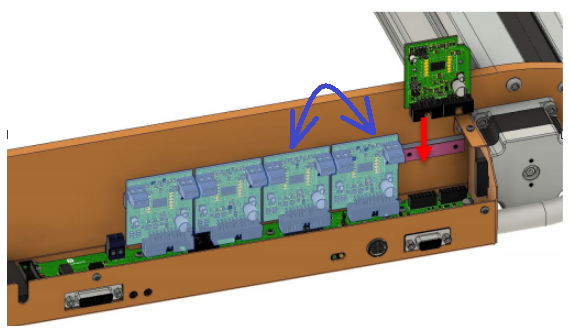

| 4 | Vyřazení SCLS povytažením DPS ze základní desky CNC | Po odpojení půjde prohodit drivery a kabely | Přejít na krok 5 |
| 5 | Záměna kabelů mezi drivery | Závada se přesune = chyba kabelů/motoru | Závada zůstává = chyba driverů nebo základní desky |
| 6 | Záměna driverů | závada se přesune = chyba driverů | Závada zůstává = chyba základní desky |
| 7 | Kontaktovat podporu | --- | Předat informace o testech |
