STEPCRAFT - UCCNC - kalibrace a použití křížového laseru

Křížový laser představuje neocenitelný pomocník při přesném nastavování pracovního počátku na CNC strojích STEPCRAFT řady M a D3. Tento praktický nástroj výrazně zjednodušuje a zrychluje proces polohování materiálu, čímž šetří čas a zvyšuje přesnost práce. V dnešním článku si projdeme kompletní postup kalibrace a praktického použití křížového laseru v prostředí UCCNC.

Proč používat křížový laser?

Hlavní výhody:

  • Rychlé a přesné nastavení pracovního počátku
  • Vizuální kontrola pozice bez nutnosti testovacích řezů
  • Úspora času při opakovaných pracích
  • Zvýšená přesnost pozicování obrobků
  • Snadné použití i pro začátečníky

Příprava křížového laseru

1. Instalace baterií

Křížový laser je napájen 4 bateriemi AAA. Pro vložení baterií postupujte následovně:

Potřebné nářadí: Šroubovák Torx T7

Postup:

  1. Odšroubujte kryt pomocí šroubováku Torx T7
  2. Vložte 4 baterie AAA podle označení polarity
  3. Přišroubujte kryt zpět na místo

💡 Tip: Používejte kvalitní alkalické baterie pro delší výdrž a stabilní výkon laseru.

2. Montáž na CNC stroj

Křížový laser je kompatibilní s CNC stroji řady M a D3. Montáž je rychlá a jednoduchá:



Postup montáže:

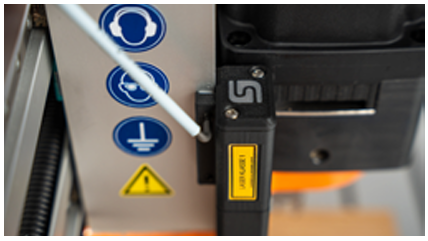

  1. Umístěte laser na osu Z vašeho stroje
  2. Utáhněte boční šrouby pro pevné uchycení
  3. Zkontrolujte stabilitu montáže před použitím







Kalibrace v prostředí UCCNC

Správná kalibrace je klíčová pro přesné fungování křížového laseru. Proces kalibrace určí přesný offset mezi pozicí laseru a frézovacím nástrojem.

3.1 Příprava ke kalibraci

Potřebujete:

  • Namontovaný frézovací motor
  • V-gravírovací nástroj (ideální volba)
  • Materiál nebo podkladovou desku pro značku



Postup přípravy:

  1. Namontujte frézovací motor na stroj
  2. Upněte V-gravírovací nástroj do vřetene
  3. Přesuňte nástroj nad materiál či podkladovou desku

3.2 Vytvoření referenční značky





Krok za krokem:

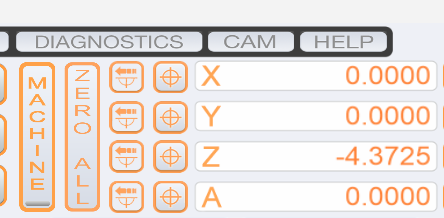

  1. Nastavte pracovní počátek - v aktuální pozici nastavte souřadnice X0Y0

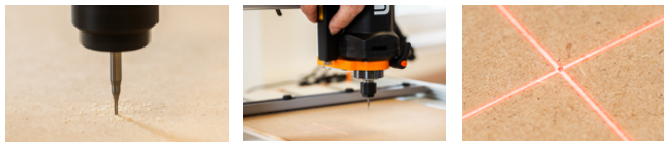

  2. Vyfrézujte referenční značku - vytvořte mělký kříž nebo značku
  3. Přesuňte motor nahoru a vypněte jej
  4. Zapněte křížový laser pomocí šedého tlačítka
  5. Přesuňte promítnutý kříž přesně nad vyfrézovanou značku





3.3 Uložení offsetu v UCCNC

Navigace v software:

  • Přejděte do Nástroje → Digitalizace
  • Najděte sekci "JPS Offsets and calibration"
  • Vlevo od souřadnicových polí najdete tlačítko "JPS XY Set"



Uložení kalibrace:

  1. Stiskněte tlačítko "JPS XY Set" - automaticky se uloží aktuální odchylka
  2. Potvrďte změny tlačítkem "Apply Settings"
  3. Uložte nastavení tlačítkem "Save Settings"

⚠️ DŮLEŽITÉ: Kalibrace se provádí pouze jednou, pokud neměníte konfiguraci stroje nebo pozici laseru.

Praktické použití křížového laseru

Po dokončení kalibrace můžete křížový laser používat pro rychlé a přesné nastavování pracovního počátku.

Postup použití:

1. Aktivace laseru

  • Stiskněte tlačítko na těle laseru pro aktivaci projekce
  • Přesuňte kříž do požadované pozice pracovního počátku X0Y0
  • Nastavte pozici pracovního počátku jako X0Y0



2. Aplikace offsetu

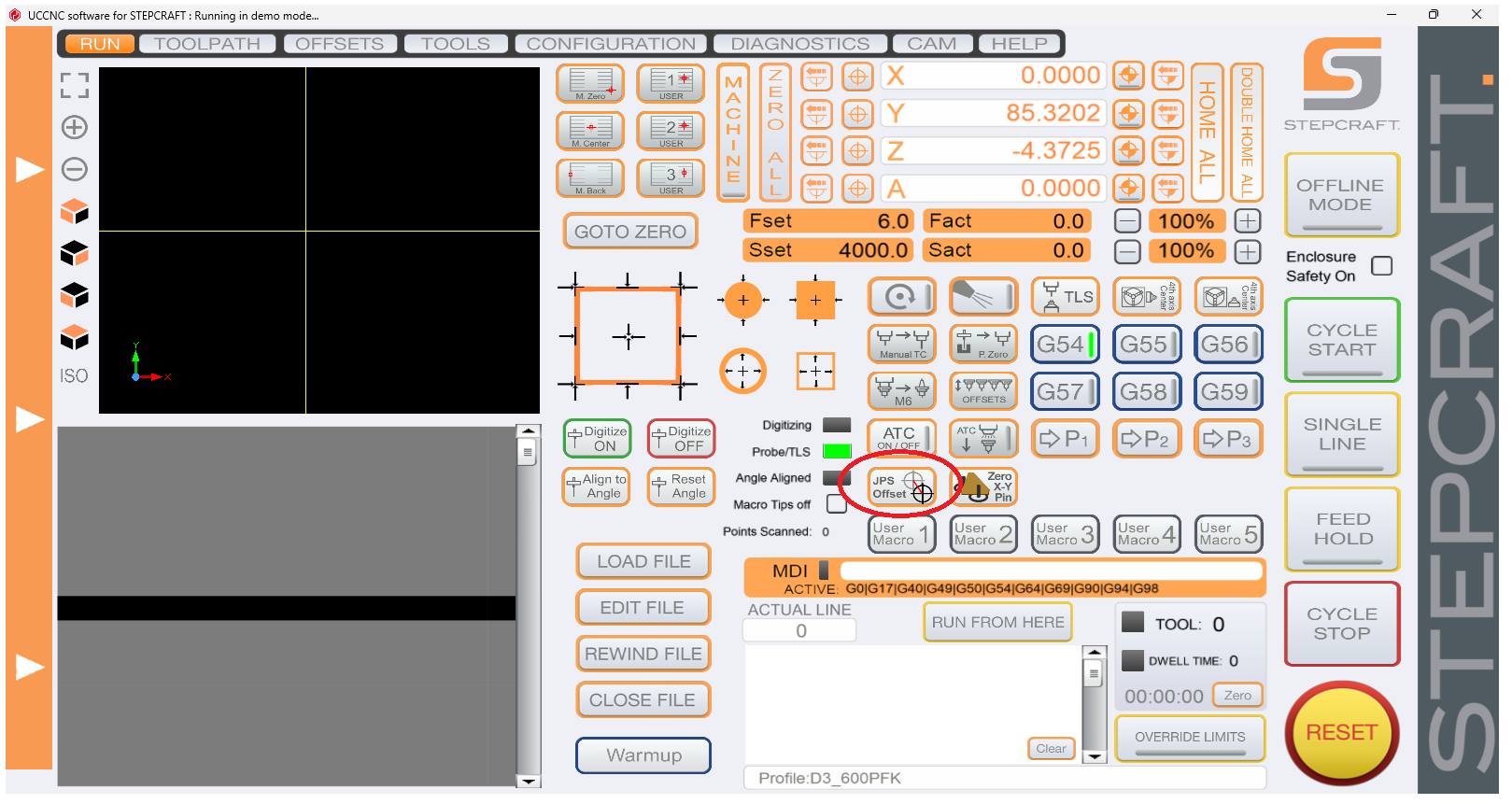

  • Na hlavní obrazovce (Run) stiskněte tlačítko "JPS Offset"
  • Souřadnice se automaticky změní na dříve uložený offset



3. Dokončení nastavení

  • Změřte nulový bod osy Z pomocí snímače délky nástroje (např. TS-32)
  • Váš pracovní počátek je nyní přesně nastaven

Praktické tipy a doporučení

✅ Doporučené postupy:

  • Pravidelně kontrolujte stav baterií
  • Používejte kvalitní V-gravírovací nástroj pro přesnou referenční značku
  • Chraňte laser před mechanickým poškozením

⚠️ Pozor na:

  • Správné umístění referenční značky při kalibraci
  • Stabilní montáž laseru na ose Z
  • Čistotu čoček laseru pro ostrou projekci

Řešení častých problémů

Nepřesná projekce:

  • Zkontrolujte kalibraci a případně ji opakujte
  • Ověřte stabilitu montáže laseru



Slabá projekce:

  • Vyměňte baterie za nové
  • Vyčistěte čočky laseru



Laser nereaguje:

  • Zkontrolujte správné vložení baterií
  • Ověřte polaritu baterií



Nerovnoběžná X/Y projekce

  • Pootočte čočkou laseru



Závěr

Křížový laser je praktický nástroj, který výrazně zjednodušuje práci s CNC stroji STEPCRAFT. Správná kalibrace a používání podle tohoto návodu vám zajistí přesné a rychlé nastavování pracovního počátku. Investice času do správné kalibrace se vám mnohonásobně vrátí v podobě úspory času při každém dalším použití.

Potřebujete pomoc s kalibrací nebo máte dotazy k používání křížového laseru? Neváhejte nás kontaktovat - rádi vám poskytneme technickou podporu a poradíme s optimálním nastavením pro vaše konkrétní potřeby.


Křížový laser a další praktické doplňky pro CNC stroje STEPCRAFT najdete v naší nabídce systémových doplňků. Pro měření nulového bodu osy Z doporučujeme náš snímač délky nástroje TS-32.
