CNC SYSTÉM STEPCRAFT M-SERIE - nejmodernější a technologicky nejpokročilejší inovativní řada

STEPCRAFT M-SERIES

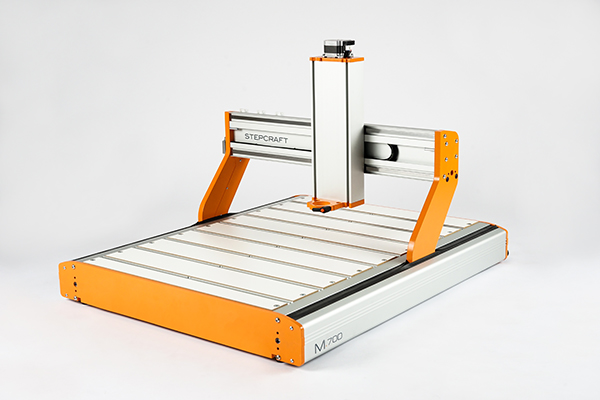

Nejnovější a technologicky nejpokročilejší řada CNC systémů Stepcraft M-Serie, Vám umožní zcela nové, revoluční využití technologie CNC obrábění.





Na dvouúrovňovém pracovním stole vybaveném upínacími T-drážkami, můžete upnout tvarově složité polotovary, realizovat víceúrovňové obrábění případně otočit část stolu s upnutým obrobkem o 90 stupňů.

Díky výbavě Freestyle Milling ^TM můžete CNC postavit na materiál, odejmout pracovní stůl, připojit průmyslový vysavač a nechat systém Stepcraft M-Serie frézovat do plochy pod sebou. Této inovace využijete zejména při frézování do stolových desek, podlah, dveří, stěn,..



3 ROZMĚROVÉ VARIANTY



STEPCRAFT M-Serie je dostupná ve třech různých velikostech.

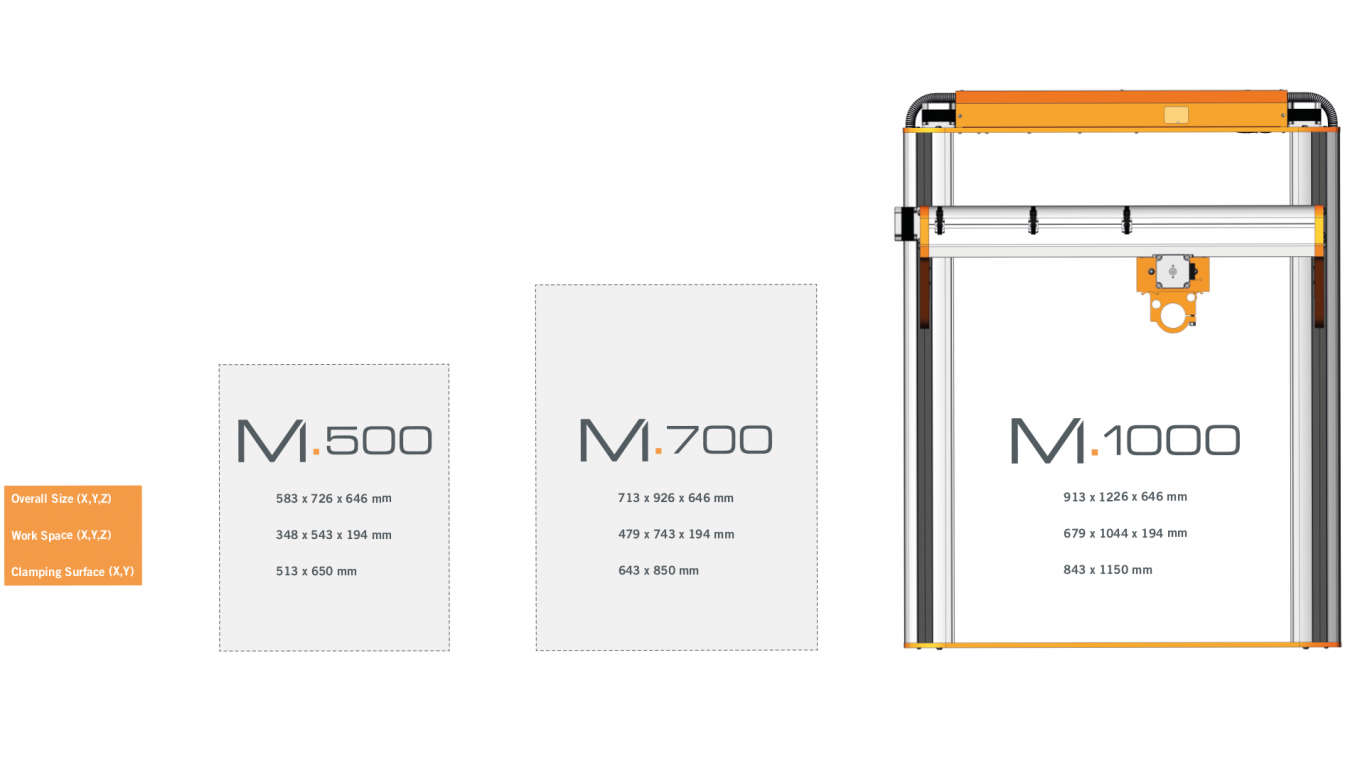

Nejmenší M.500 Vám se svými celkovými rozměry 583x726x646 mm nabízí jedinečnou mobilitu, střední M.700 se svým pracovním prostorem 479x743x194 mm ideální poměr praktičnost/cena a největší M.1000 ložnou plochu o velikosti 843x1150 mm.



UNIKÁTNÍ: FREESTYLE MILLING ^TM

Frézování, laserové gravírování nebo 3D tisk – kdekoli a kdykoli! Řada STEPCRAFT-M, je celosvětově jedinou řadou CNC systémů, umožňující skutečné freestyle frézování! Proč složitě nosit a upínat materiál na pracovní stůl stroje, když můžete jednoduše stroj upnout na materiál..

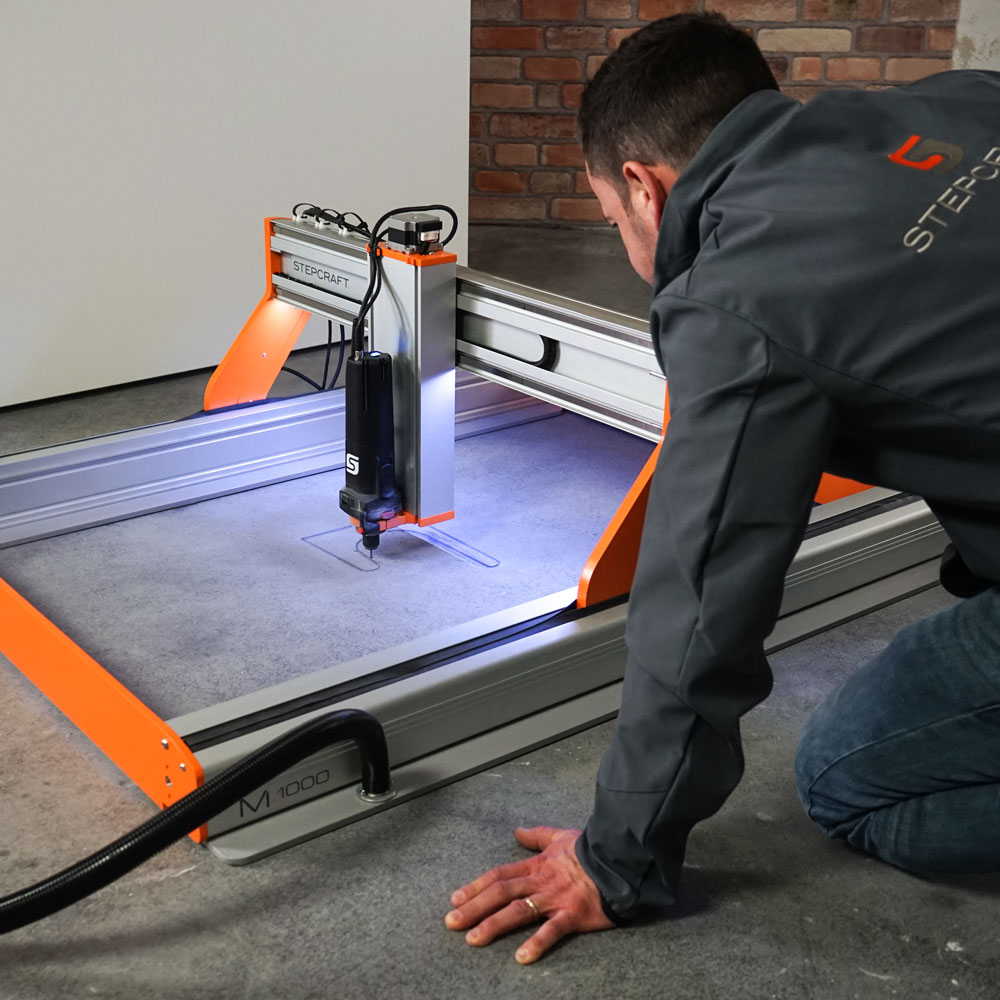

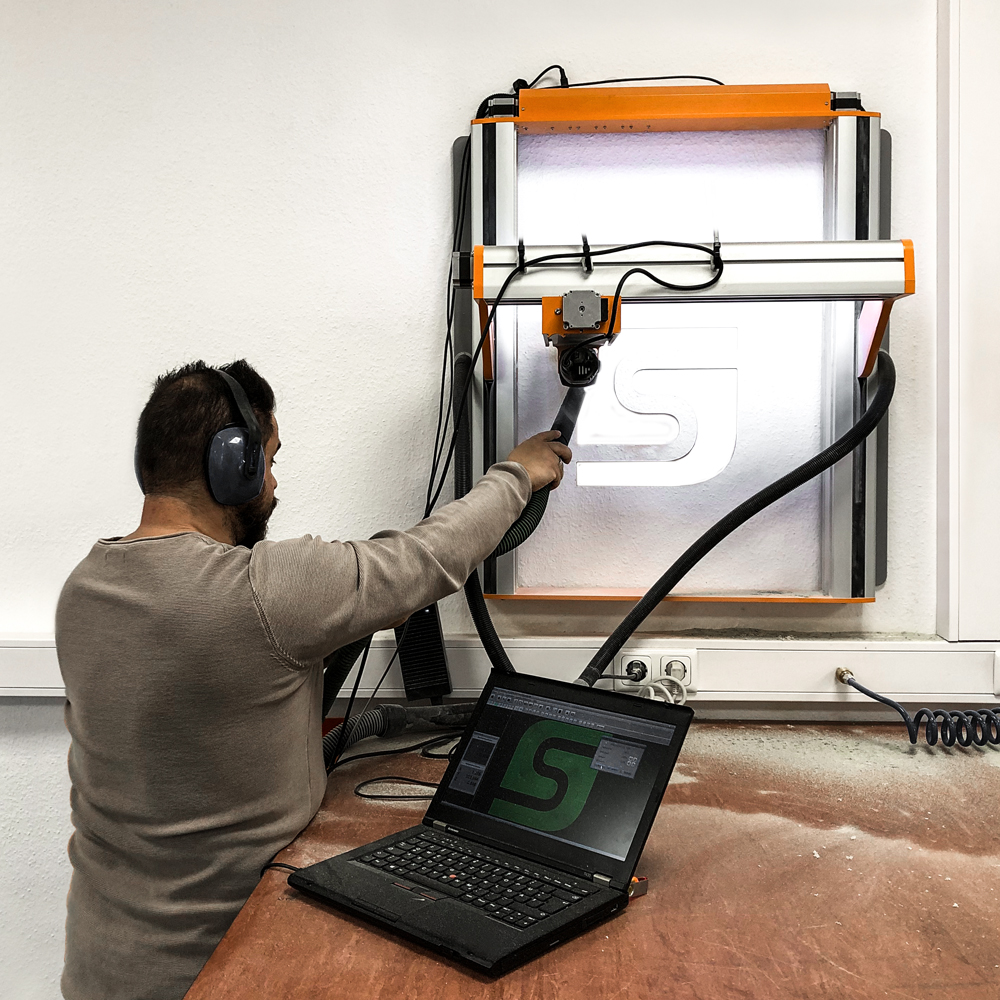

Díky výkonným podtlakovým bočnicím lze CNC připevnit k horizontálnímu příp. vertikálnímu povrchu a po odejmutí pracovního stolu začít s frézováním do plochy pod sebou.

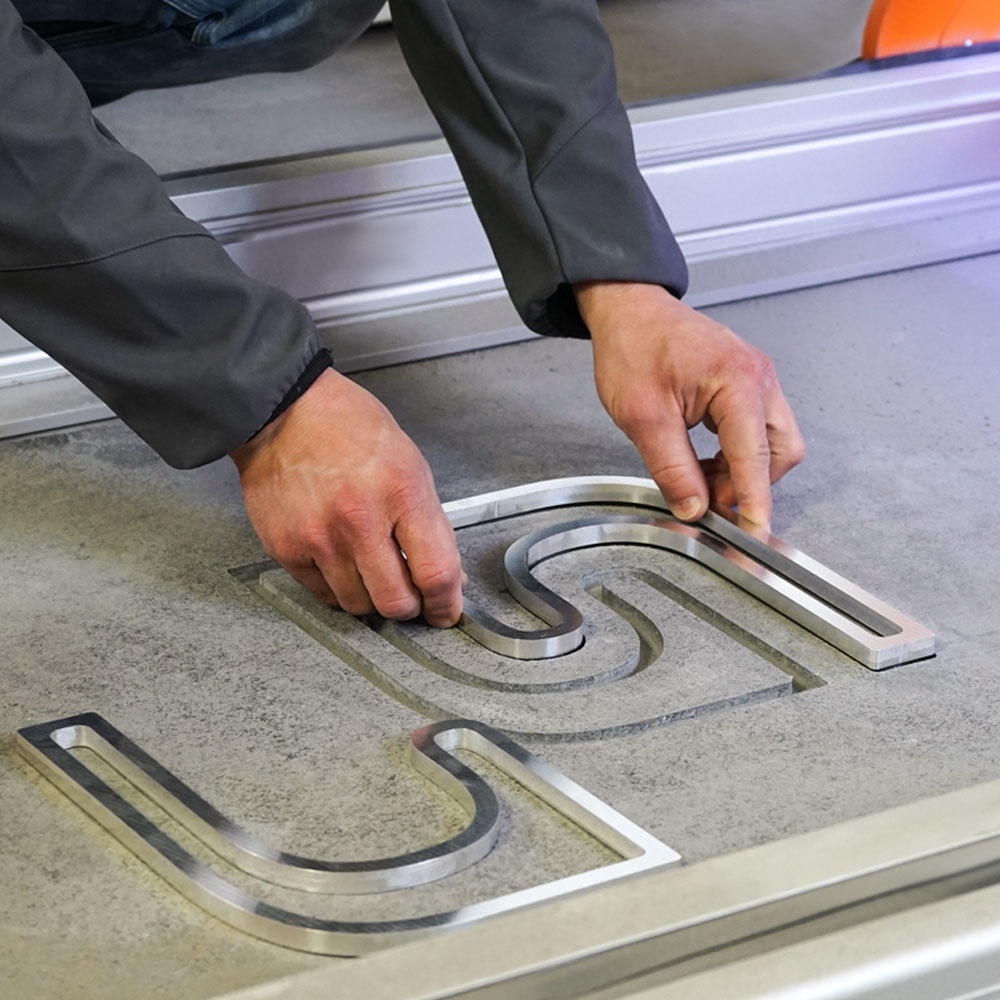

Otevírají se Vám tak nové a zcela jedinečné možnosti lokálního obrábění podlah, stěn, obložení, stolových desek, dveří, rozměrných nábytkových dílců a další a dalších aplikací.

Technologie Freestyle Milling^TM je celosvětově první a jedinečná patentově chráněná technologie.

Dosažení ideálního poměru tuhost/hmotnost, potřebného pro takovéto typy obrábění, je zajištěno použitím jedinečných základních profilů Stepcraft, zesílených bočnic a pracovního trámce pro osu Z vycházejícího z průmyslové řady cnc systémů Stepcraft.



INOVACE NA VŠECH ÚROVNÍCH

Řada STEPCRAFT M-Serie, nabízí zcela nové možnosti CNC obrábění. Díky dvouúrovňovému pracovnímu stolu s upínacími T-drážkami dokážete upevnit téměř jakýkoli polotovar. V případě ALU verze pracovního stolu dokážete díky upínacím drážkám upnout i materiál pootočený na bok (pootočený o 90°), což oceníte obzvláště pokud čas od času potřebujete realizovat vícestranné obrábění.

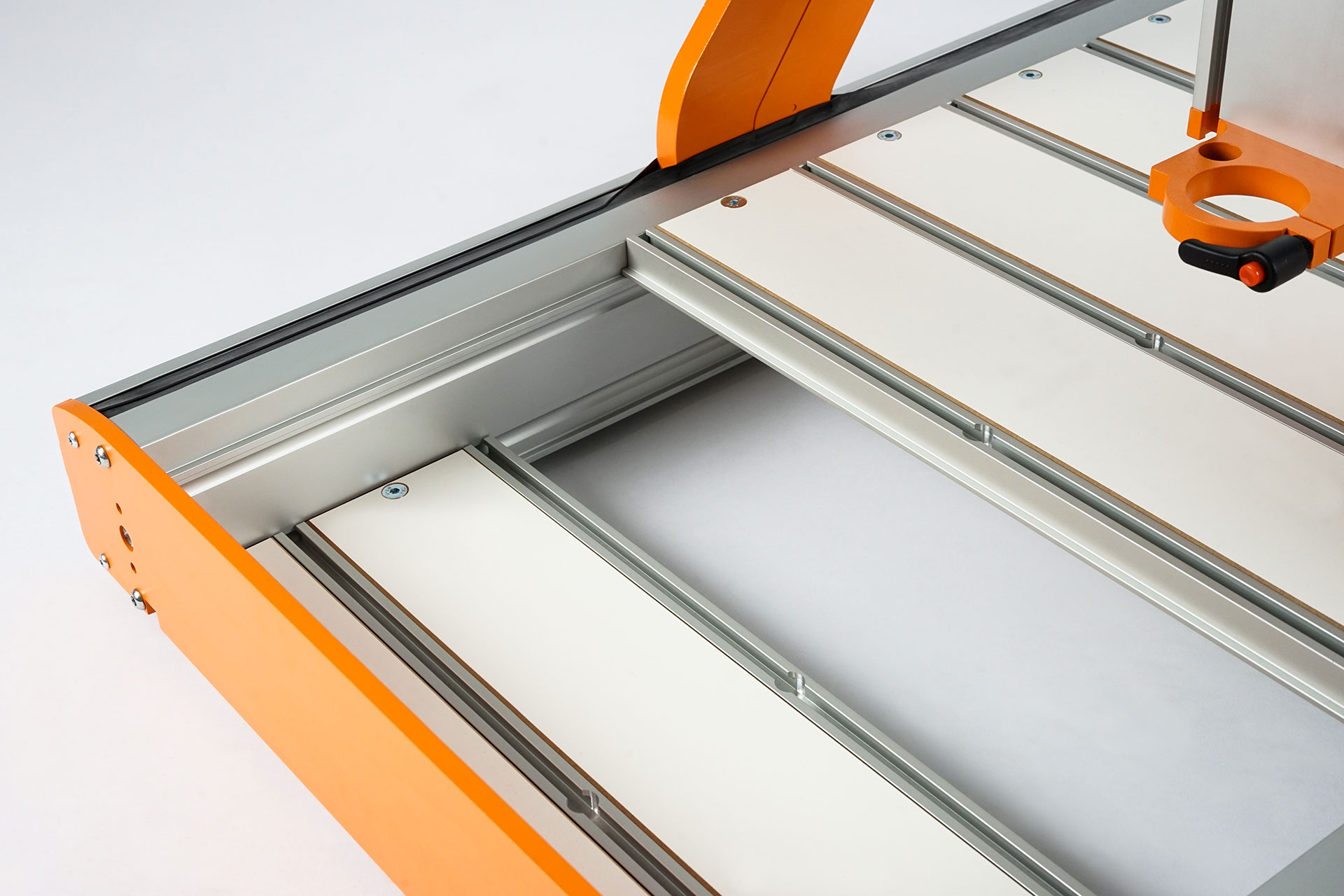

DVOUÚROVŇOVÝ PRACOVNÍ STŮL



Zcela nový a inovativně zpracovaný pracovní stůl CNC systému Vám dokáže nabídnout dvě, resp. tři pracovní výšky.

Základní pracovní výšku pro frézování materiálu deskového charakteru na horní ložné ploše CNC.

Sníženou pracovní výšku pro frézování vyššího materiálu upnutého na spodním stole uvnitř CNC

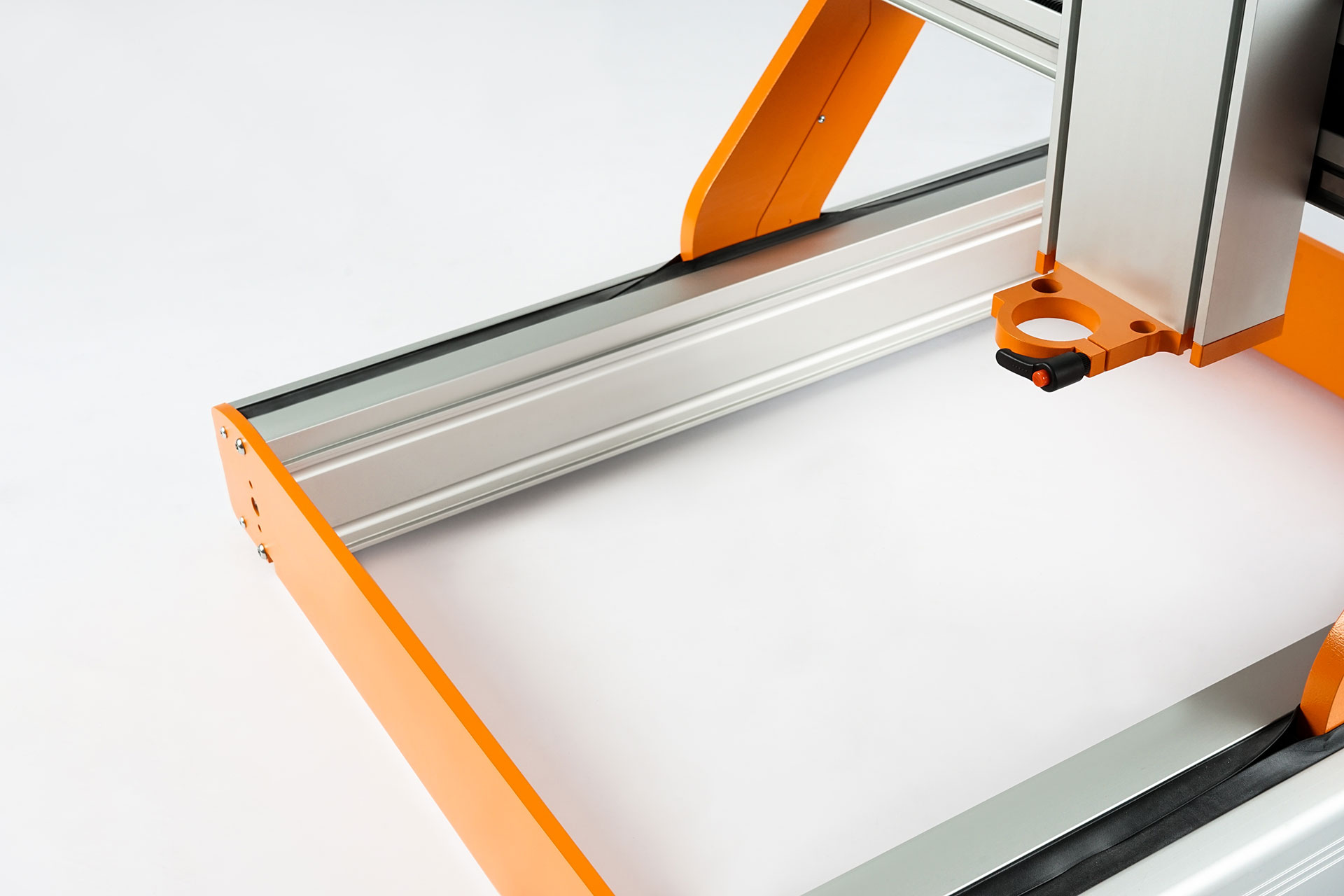

A třetí, neomezenou pracovní výšku, používanou při freestyle frézování - frézování do materiálu pod sebou - podkladu na kterém je CNC systém umístěn.

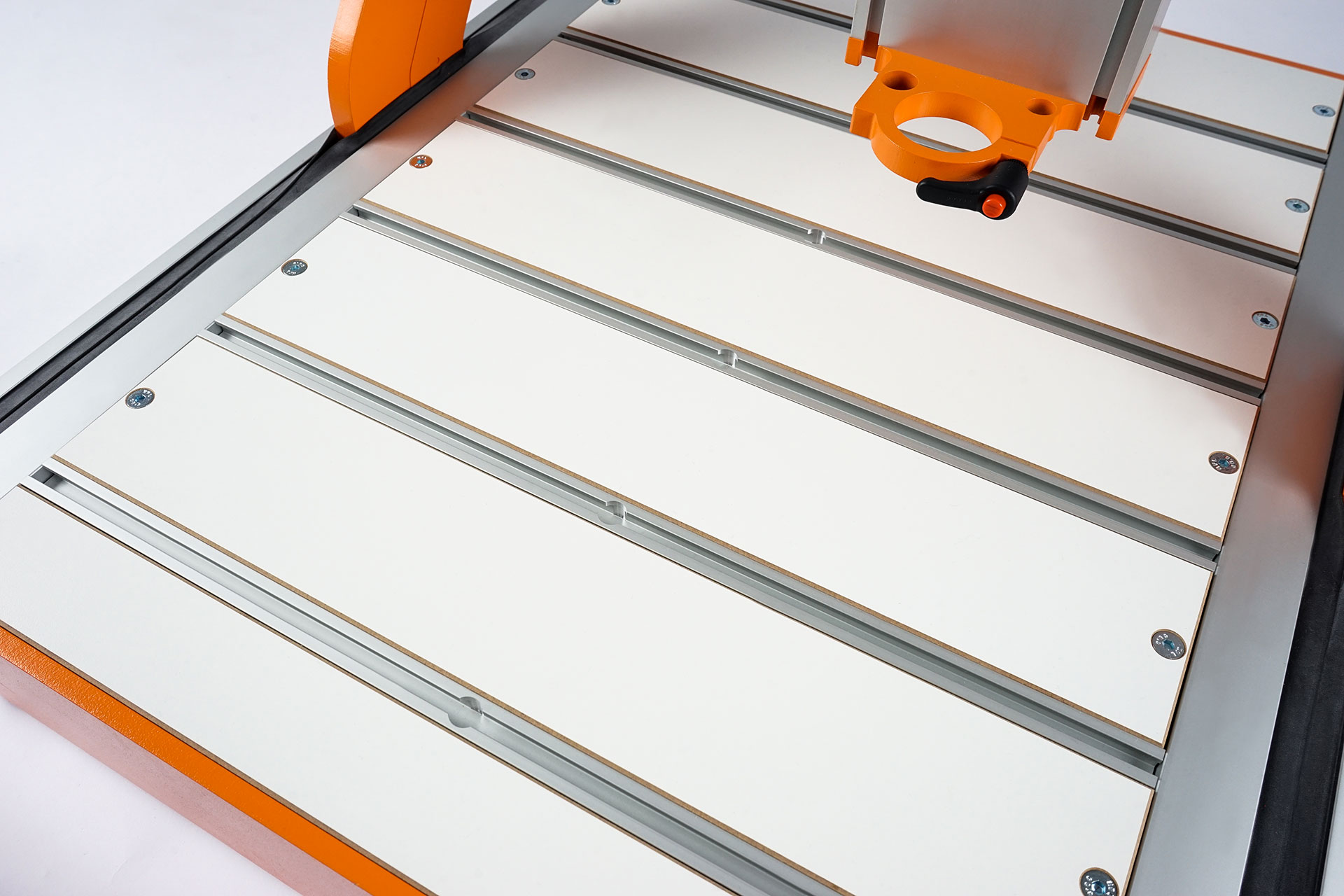

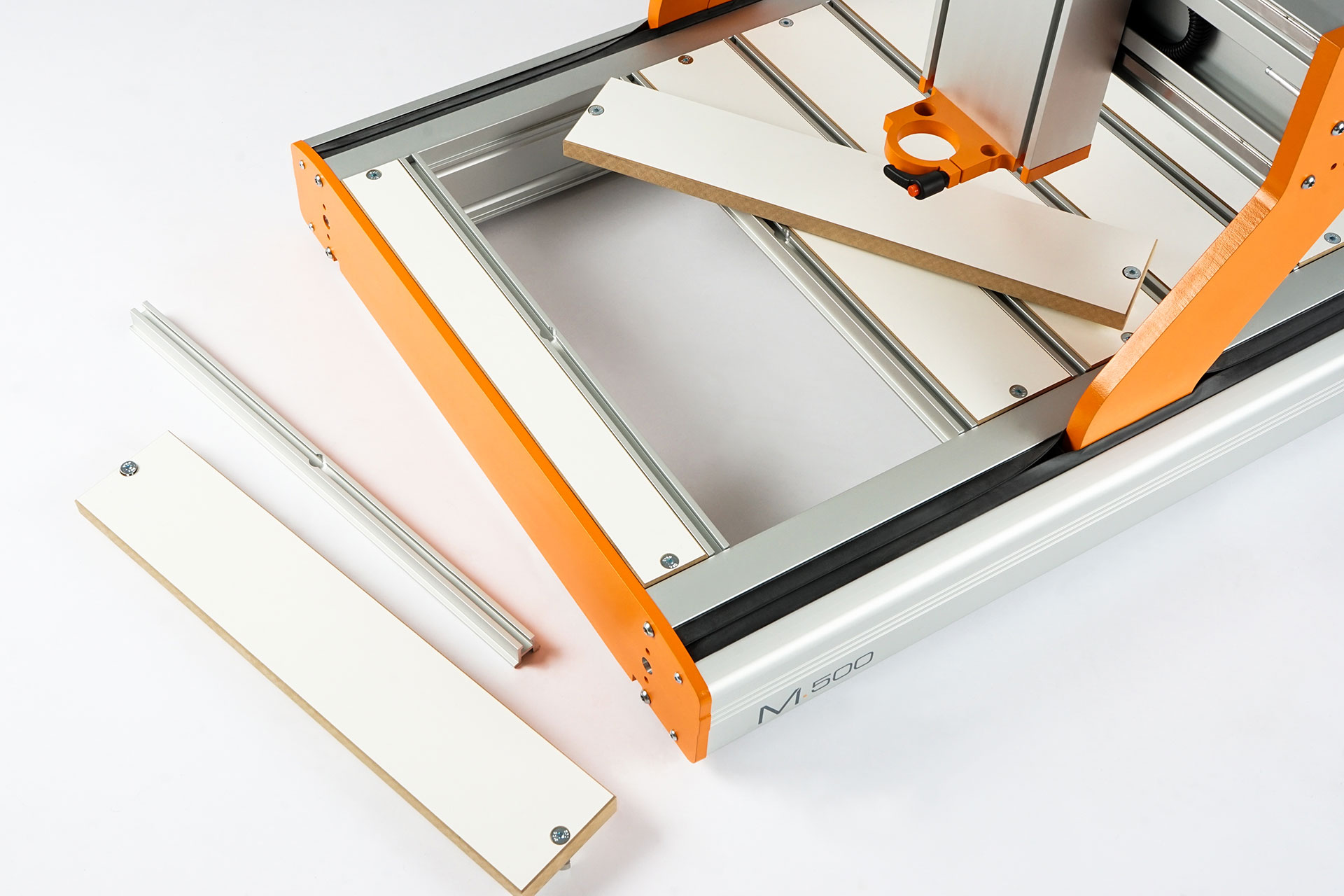

Základní verze stolu je složena z alu profilů s upínacími T-drážkami, doplněných o panely z MDF. jejich jednoduchá montáž a demontáž je umožněna díky Easyfix systému - systému pro rychlou montáž/demontáž a přestavení jednotlivých sekcí pracovního stolu.

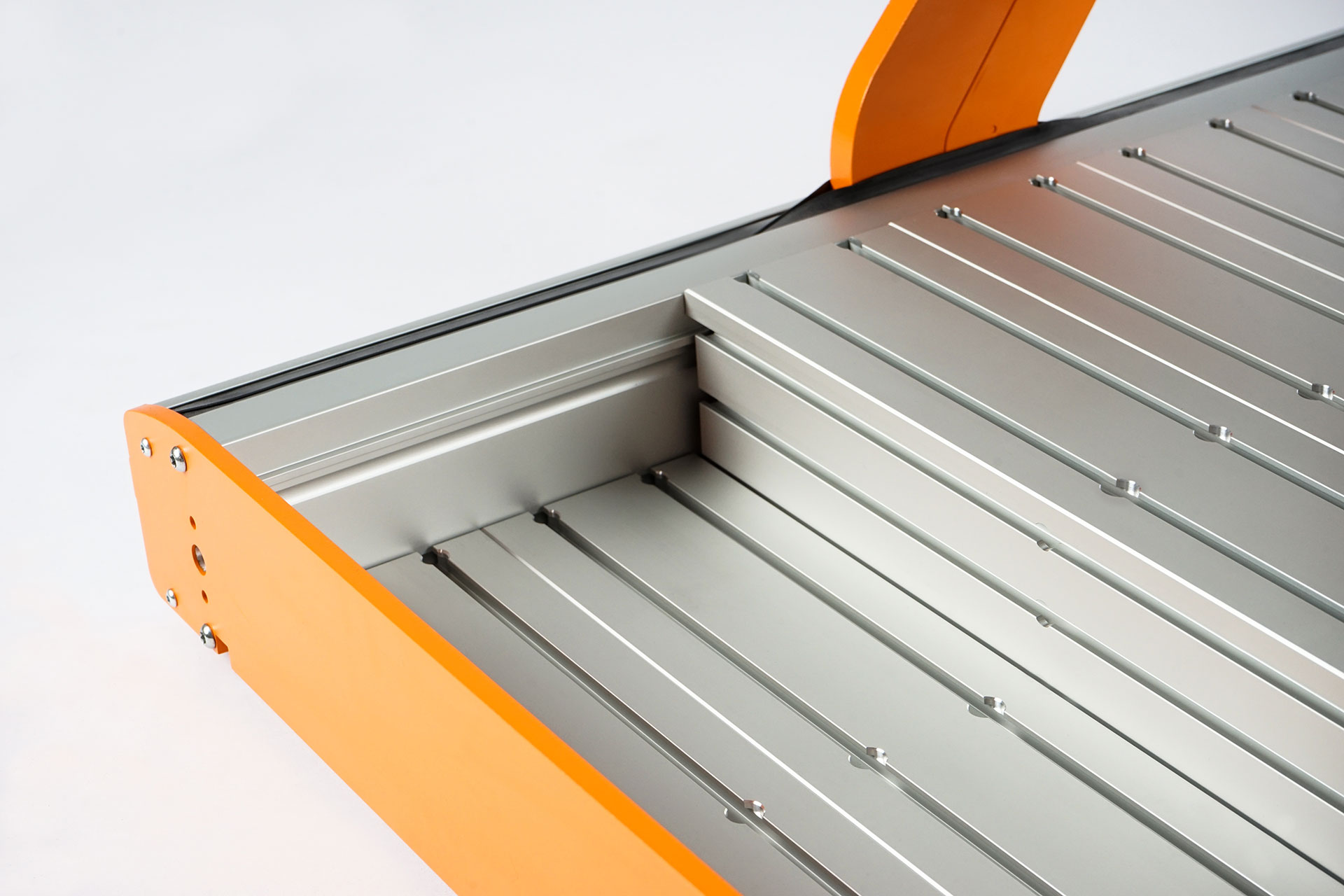

V případě ALU-T verze pracovního stolu jsou jednotlivé panely vybaveny dodatečnými upínacími T-drážkami, umožňujícími upínání polotovarů pootočených o 90° (z boku)



ŠPIČKOVÉ KOMPONENTY

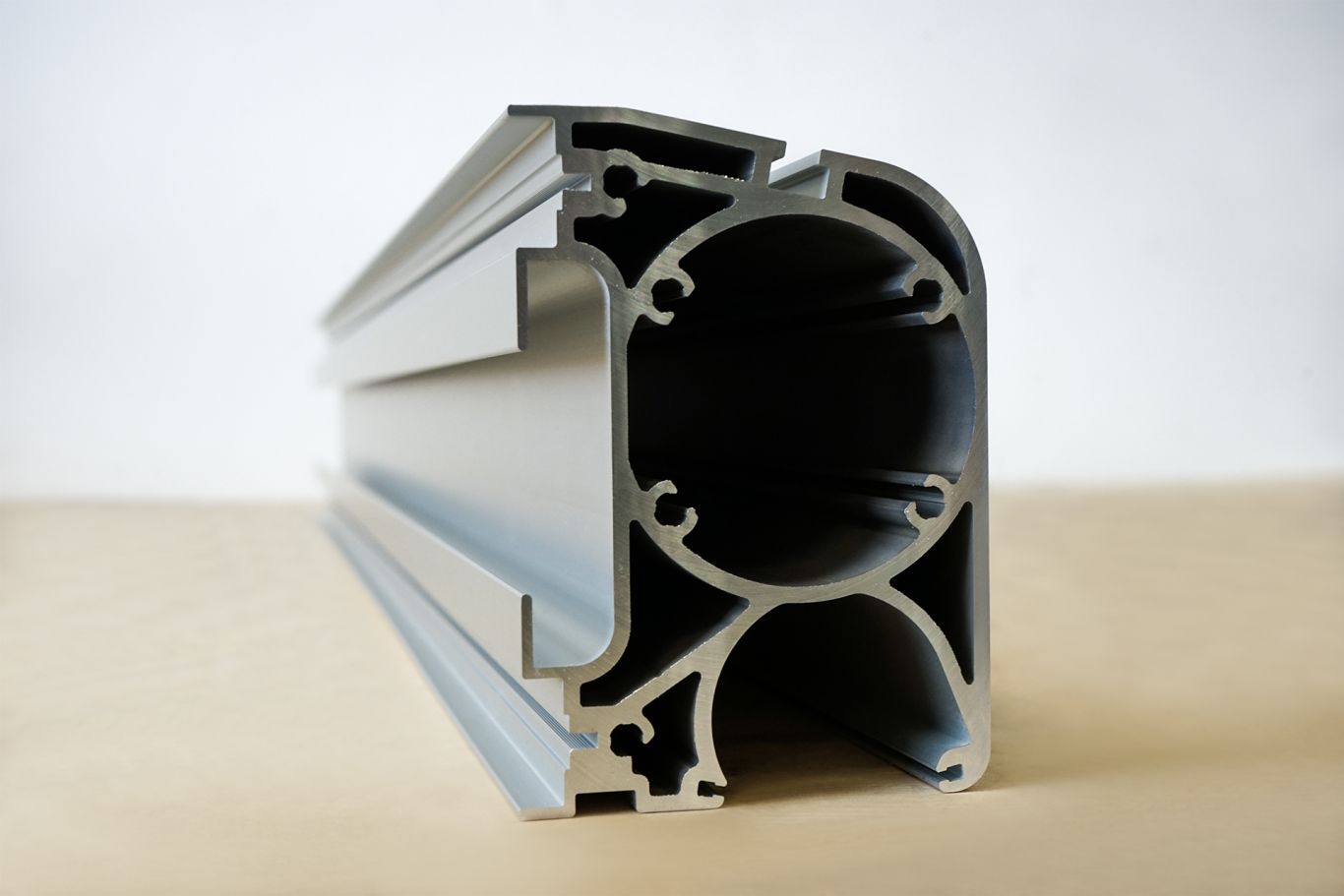

Díky inovativním extrudovaným profilům a lineárním vedením Bosch Rexroth pracuje řada STEPCRAFT M-Serie s maximální přesností a spolehlivostí, flexi Guides ™ vám pomohou pohodlně uchytit kabeláž vedoucí od jednotlivých pracovních jednotek a chytrá elektronika Semi Closed Loop System ™, zajistí celkovou ochranu CNC systému i obráběného materiálu proti poškození, při chybě nastavení či přetížení.

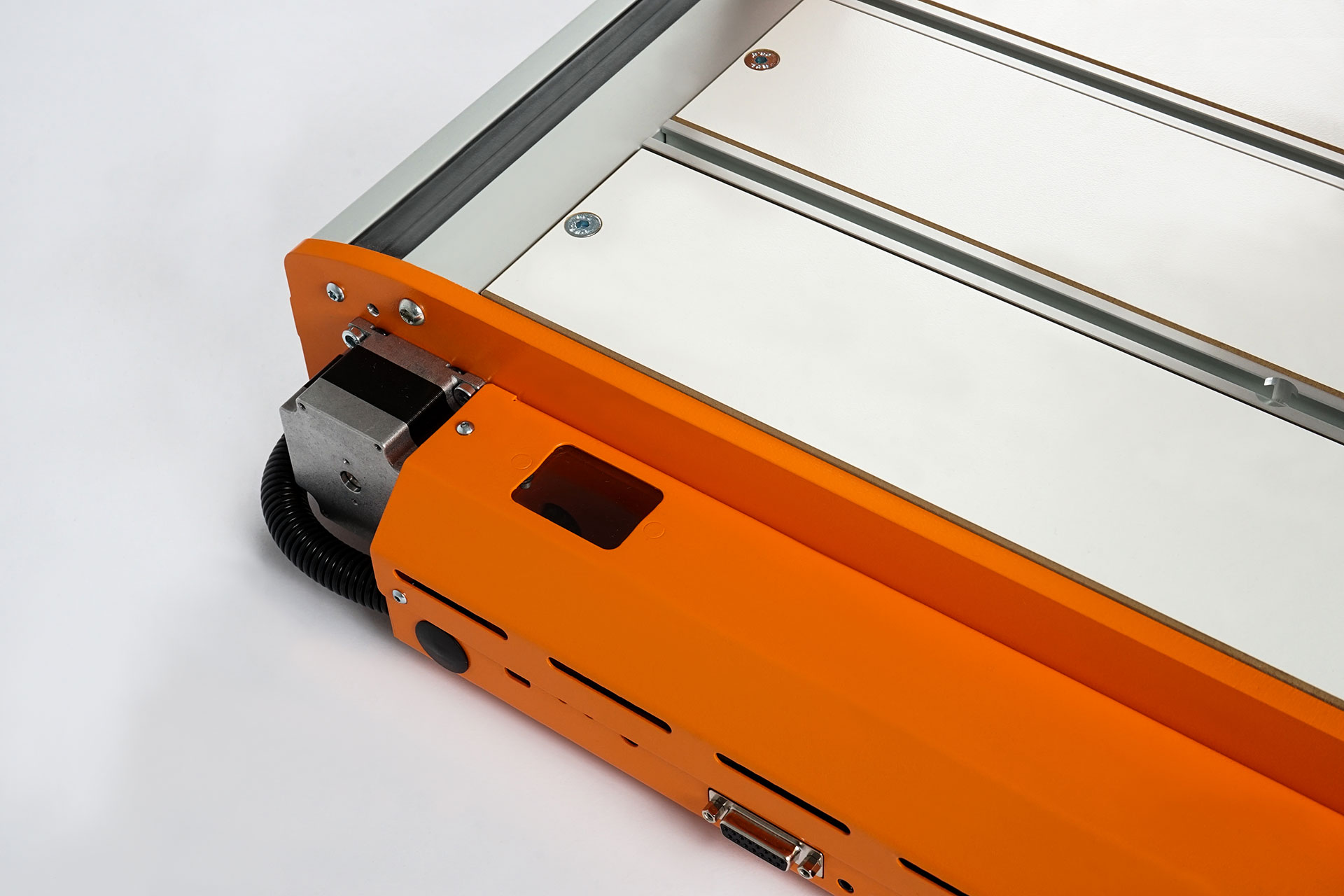

SEMI CLOSED LOOP SYSTEM ™

Systém kontroly kroků krokových motorů, dokáže vedle standardní automatické kalibrace a hlídání paralelnosti chodu portálu nyní ochránit celý Váš CNC systém včetně právě obráběného materiálu. Díky monitorování kroků jednotlivých krokových motorů systém dokáže hlídat a vyhodnocovat jejich správnost a v případě zjištění jakékoli odchylky aktivovat režim nouzového zastavení. To oceníte zejména u časově náročných projektů, složitě obrobitelných materiálů a v případě chyb z nepozornosti či nevhodného nastavení řezných podmínek.

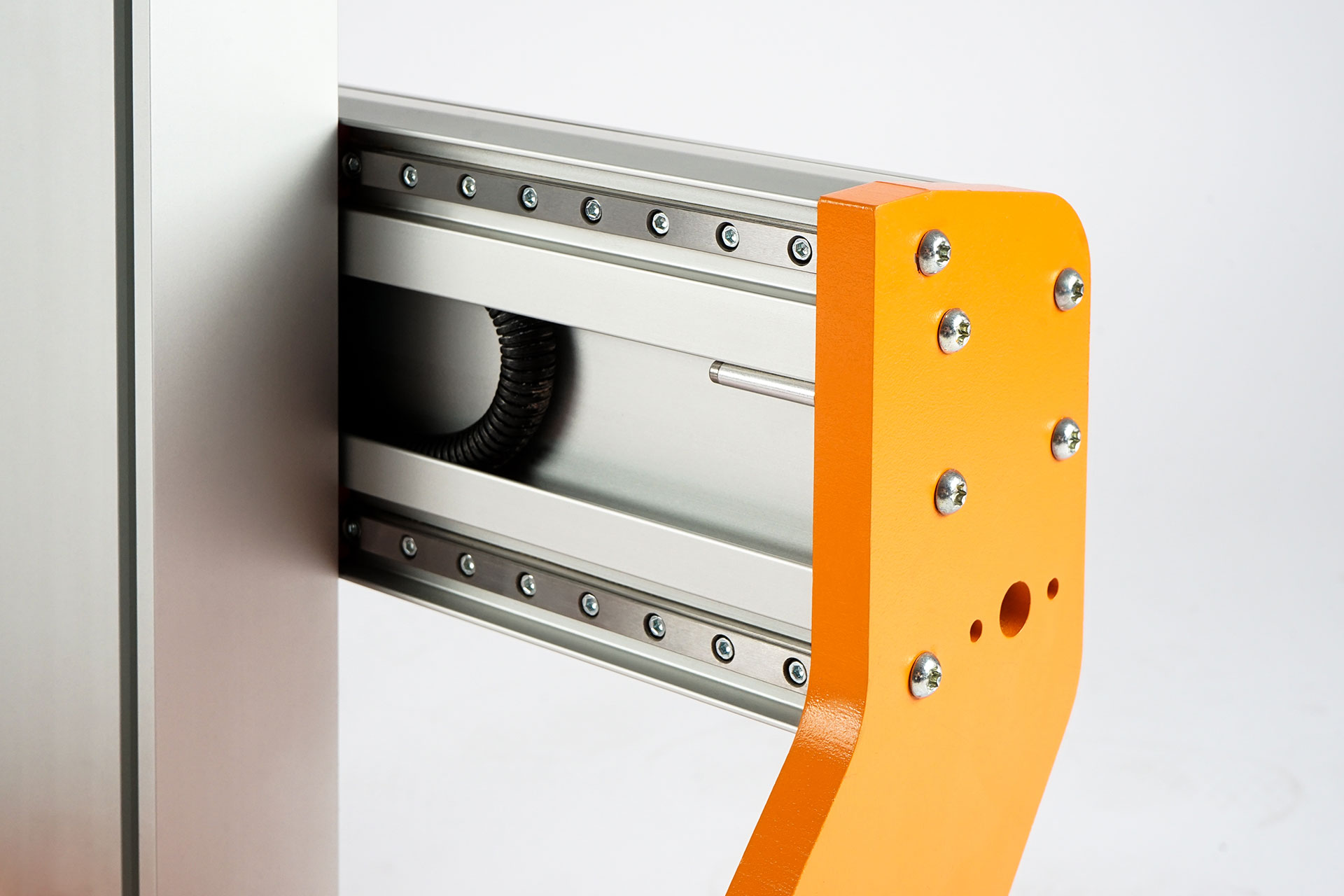

LINEÁRNÍ VEDENÍ

Všechny osy řady STEPCRAFT M-Serie se vyznačují vysokou přesností vedení. Díky lineárním vedení z kalené oceli od renomovaného Bosch Rexroth, pracují naprosto spolehlivě, hladce a bez opotřebení i při dlouhodobém cyklickém zatěžování. Další výhodou lineárních kolejnicových profilových systémů je též vyšší nosnost. Lze tak využívat i těžší a výkonnější pracovní jednotky.

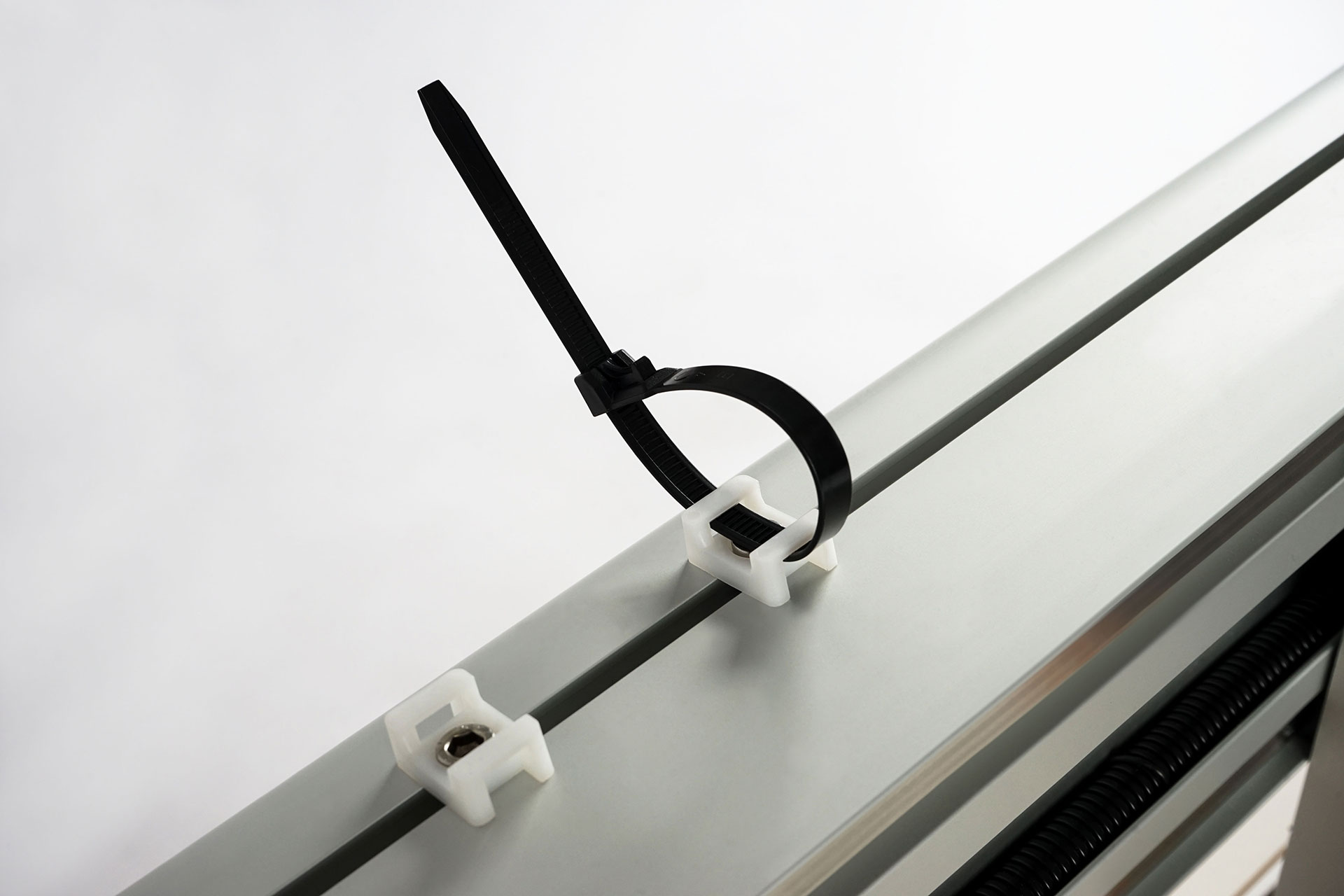

ÚCHYTY FLEXI GUIDES^TM

Každý CNC systém řady STEPCRAFT M-Serie, je dodáván se třemi polohovatelnými kabelovými úchyty Flexi Guides™ umístěnými na horní ploše trámce pracovního portálu. Kabely a hadice vedoucí od pracovních jednotek tak dokážete rychle a bezpečně uchytit, bez složitého vymýšlení jejich zavěšení nad pracovním prostorem.



VÝKONNÝ, DLE VAŠICH POTŘEB DIMENZOVANÝ SYSTÉM POHONU



všechny systémy Stepcraft M-Serie používají pro pohon v jednotlivých osách krokové motory Nema23.

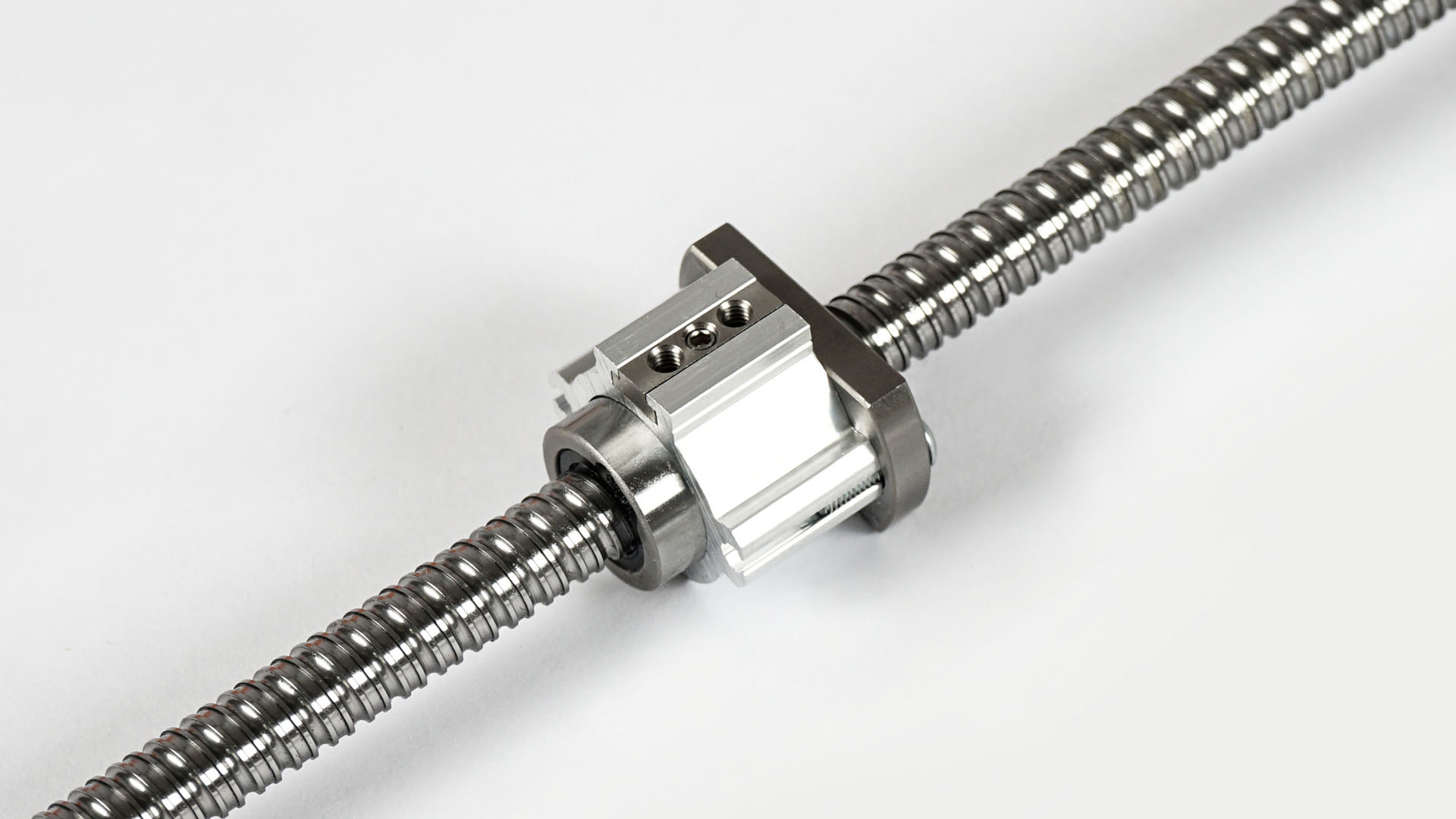

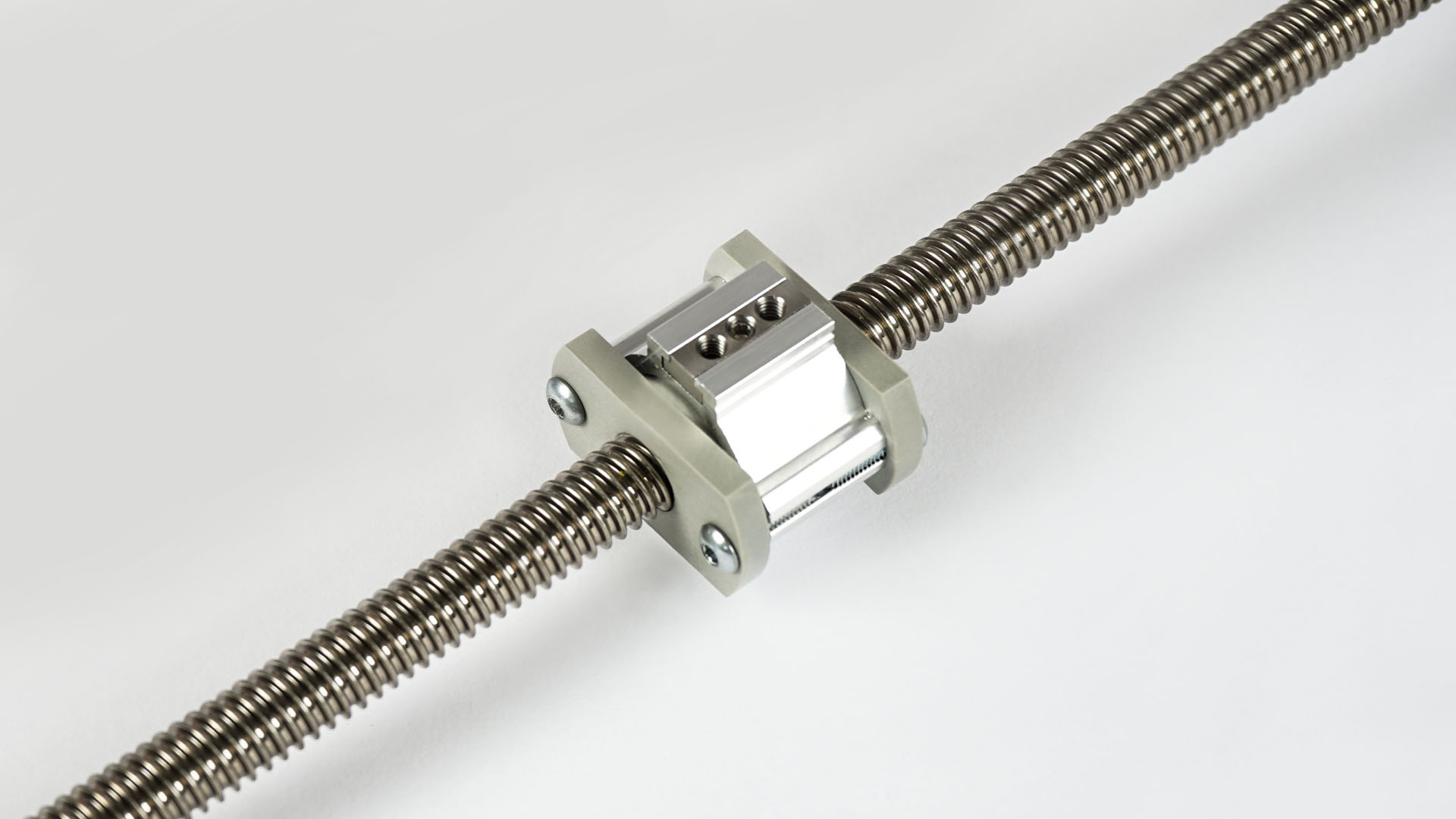

Ty následně svůj kroutící moment distribuují na základě vámi zvolené výbavy buďto pomocí závitových tyčí a samomazných oboustranně nastavitelných pohybových matic igus® dryspin, nebo pomocí stejně jako v nejvyšších řadách Stepcraft používané klasiky - kuličkových šroubů HIWIN®.



Můžete si tak sami vybrat, zda stroj chcete koncipovat spíše jako univerzální CNC systém pro privátní využití či jako neunavitelného pracovníka do dílenské výroby.



Řada STEPCRAFT M Serie se perfektně hodí do dílen, projekcí, škol i výrobních provozů.
