Uhlíkové kompozity (CFK – Carbon Fiber Kunststoff, anglicky CFRP – Carbon Fiber Reinforced Polymer) patří mezi nejnáročnější materiály, se kterými se CNC operátor může setkat. Jsou extrémně tvrdé, abrazivní, zdravotně rizikové při suchém obrábění a kladou vysoké nároky na nástroje i technologii. Přesto jsou stále více žádané – v letectví, motorsportu, dronech, lékařské technice i prémiové spotřební elektronice.

V tomto článku si ukážeme, jak na CFK správně – konkrétně metodou obrábění v lázni (submerged / underwater machining) – kdy je materiál po celou dobu obrábění ponořen pod hladinou vody. Tato metoda elegantně řeší největší problémy CFK obrábění bez nutnosti čerpadel, postřiků nebo složitých systémů chlazení.



---

Co je CFK a proč je tak náročné na obrábění?

CFK (uhlíkový kompozit) je materiál složený z uhlíkových vláken zalitých v polymerní matrici (nejčastěji epoxidová pryskyřice). Výsledkem je materiál s mimořádným poměrem pevnosti a hmotnosti – lehčí než hliník, pevnější než ocel.

Typické aplikace CFK:

✅ Letectví a kosmonautika – konstrukční díly, panely, nosníky

✅ Motorsport a automotive – karoserie, splittry, difuzory, rámy

✅ Drony a UAV – rámy, ramena, kryty

✅ Lékařská technika – ortézy, protézy, chirurgické nástroje

✅ Sportovní vybavení – kola, rámy kol, hokejky, tenisové rakety

✅ Prémiová elektronika – kryty notebooků, tabletů, telefonů

✅ Průmyslové díly – přípravky, jigs, fixační desky

Proč je CFK tak obtížné obrábět?

❌ Extrémní abrazivita – uhlíková vlákna jsou tvrdší než většina nástrojových materiálů → rychlé opotřebení nástrojů

❌ Delaminace – špatné parametry způsobí oddělení vrstev materiálu

❌ Třepení vláken (fraying) – nekvalitní řez zanechá roztřepené hrany

❌ Zdravotní riziko – suché obrábění produkuje jemný uhlíkový prach (karcinogenní, elektricky vodivý)

❌ Tepelné poškození – přehřátí taví epoxidovou matrici → ztráta mechanických vlastností

❌ Elektrická vodivost – uhlíkový prach může poškodit elektroniku CNC stroje

💡 Právě proto je metoda obrábění v lázni tak elegantní – řeší všechny tyto problémy najednou, a to bez čerpadel, trysek nebo složité infrastruktury.



---

Co je obrábění v lázni (underwater / submerged machining)?



Obrábění v lázni znamená, že CFK materiál je po celou dobu frézování fyzicky ponořen pod hladinou kapaliny – typicky vody nebo vody s přídavkem saponátu. Nástroj i místo řezu jsou tedy celou dobu pod vodou.

Tato metoda se liší od klasického flood coolant (postřiku) tím, že nevyžaduje žádné čerpadlo ani rozvod kapaliny – stačí jednoduchá vana s vodou, do které se materiál upne a zalije.

Výhody obrábění CFK v lázni:

✅ Eliminace zdravotního rizika – uhlíkový prach je okamžitě zachycen vodou, nevzniká žádný aerosol ani prach ve vzduchu

✅ Chlazení nástroje i materiálu – voda odvádí teplo přímo z místa řezu, zabraňuje přehřátí epoxidové matrice

✅ Zachycení třísek – uhlíkové třísky klesají na dno vany, neusazují se na elektronice stroje

✅ Delší životnost nástrojů – nižší teplota = menší tepelné opotřebení

✅ Čistší hrany – lepší kvalita povrchu bez třepení vláken

✅ Extrémní jednoduchost – žádné čerpadlo, žádné hadice, žádné trysky

✅ Nízké náklady – vana + voda + trocha saponátu = kompletní systém

Nevýhody / co je třeba řešit:

❌ Vřeteno musí být vodotěsné – nebo musí být zajištěno, že hladina vody nedosáhne na vřeteno (viz kapitola o vřetenech)

❌ Omezená hloubka ponoru – hladina vody musí být nad materiálem, ale bezpečně pod vřetenem

❌ Čištění vany – uhlíkové třísky se usazují na dně, vanu je třeba pravidelně čistit



---

Proč voda se saponátem?

Čistá voda má vysoké povrchové napětí – třísky a prach mají tendenci se shlukovat a plavat na hladině. Přidání několika kapek saponátu povrchové napětí sníží:

✅ Třísky lépe klesají ke dnu – neshlukují se na hladině

✅ Lepší smáčivost – voda lépe proniká k místu řezu

✅ Lepší odvod tepla – lepší kontakt kapaliny s nástrojem

✅ Žádné pěnění – stačí opravdu jen pár kapek (cca 2–5 ml na 10 litrů vody)

⚠️ Pozor: Nepoužívejte příliš mnoho saponátu – nadměrné pěnění zhorší viditelnost a může způsobit problémy s upnutím materiálu.

💡 Tip: Někteří uživatelé používají místo saponátu izopropylalkohol (IPA) v poměru cca 5–10 % – snižuje povrchové napětí, rychle se odpařuje z hotového dílu a nezanechává zbytky.



---

Příprava pracoviště – vana pro obrábění v lázni

Klíčem k úspěchu je správně navržená vana. Musí být dostatečně velká, vodotěsná a musí umožnit bezpečné upnutí materiálu pod hladinou.

Požadavky na vanu:

Rozměry vany:

• Délka a šířka: alespoň o 100 mm větší než obráběný materiál
• Hloubka: tak aby hladina vody byla min. 5-10 mm nad materiálem, ale bezpečně pod vřetenem (viz níže)



👉 VANA PRO CNC SYSTÉMY D.SÉRIE

👉 VANA PRO CNC M.SÉRIE



Upnutí materiálu ve vaně:

• Materiál musí být pevně fixován na dně vany
• Obětní deska (HDPE nebo nerezová mřížka) pod materiálem
• Mechanické upnutí: nerezové šrouby, přítlačné lišty z HDPE nebo nerezové oceli
• Vakuový stůl pro obrábění v lázni není vhodný – voda naruší vakuum

Hladina vody – kritický parametr:

Hladina vody musí být nastavena tak, aby:

✅ Materiál byl celý pod vodou (min. 5 mm nad horní hranou materiálu)

✅ Nástroj byl při řezání celý pod vodou

✅ Vřeteno bylo nad hladinou vody – bezpečná vzdálenost min. 20–30 mm

💡 Tip: Před spuštěním programu vždy ručně přejeďte celou dráhu nástroje a zkontrolujte, že vřeteno se v žádném bodě nepřiblíží k vodní hladině.



---

Výběr vřetena – klíčová otázka pro obrábění v lázni

Toto je nejdůležitější rozhodnutí při přípravě systému pro obrábění CFK v lázni. Vřeteno musí pracovat v těsné blízkosti vody – a ne každé vřeteno je pro tento způsob vhodné.

Přehled vřeten Stepcraft a jejich vhodnost pro obrábění v lázni:



Proč je HF-500 nejlepší volbou pro obrábění v lázni?

HF-500 je kompaktní vysokofrekvenční vřeteno s výkonem 500 W a otáčkami 5 000–20 000 RPM. Pro obrábění CFK v lázni má několik zásadních výhod:

✅ Nejmenší hmotnost (0,65 kg) – minimální zatížení osy Z, přesné polohování

✅ Nejkompaktnější rozměry – kratší vzdálenost od kleštiny k tělu vřetena → hladina vody může být výše, aniž by hrozilo zatopení vřetena

✅ Výborná koncentricita (<0,01 mm v kleštině) – přesný řez, minimální vibrace

✅ Nízká hlučnost (70 dB) – nejtiší vřeteno v nabídce

✅ Otáčky 5 000–20 000 RPM – ideální rozsah pro CFK (optimum 15 000–20 000 RPM)

✅ Kompatibilita s D-Sérií i M-Sérií – univerzální použití

👉 STEPCRAFT HF-500

⚠️ Omezení HF-500: Výkon 500 W je dostačující pro CFK desky do cca 6–8 mm tloušťky při standardních posuvech. Pro silnější CFK bloky (10 mm a více) nebo agresivnější parametry zvažte MM-1000 SC.



---

VÝBĚR NÁSTROJŮ PRO OBRÁBĚNÍ CFK



Výběr správného nástroje je pro CFK naprosto zásadní. Špatný nástroj = delaminace, třepení vláken, rychlé opotřebení.



✅ 1. Standardní frézy pro kompozity – DOPORUČENO

👉 STEPCRAFT „DIA“ stopkové frézy

– speciální geometrie pro obrábění kompozitů (označení DIA = obchodní název, nejde o diamantový povlak). Rybinová struktura břitu zajišťuje postupné odebírání materiálu, menší třepení vláken a dobrý odvod prachu.



✅ 2. Výkonné frézy pro CFK s pokročilým povlakem

👉 AMANA SPEKTRA™ fréza pro uhlíkové kompozity

– profesionální nástroj s nanokompozitním povlakem nACo® (cca 4 500 HV), navržený přímo pro CFK.



✅ 3. Specializované řešení

👉  ITA Speciální frézy pro GFK/CFK

– vhodné pro testování náročnou, složitou atypickou a profesionální výrobu výrobu. Široká nabídka řezných geometrií  včetně kompresních, rašplových  a ballnose optimalizovaných pro frézování kompozitů.



---

ŘEZNÉ PARAMETRY PRO CFK V LÁZNI



PARAMETRY PRO STEPCRAFT M.SÉRIE:





💡 Tip: Vždy začněte s nižším posuvem a postupně zvyšujte. Sledujte kvalitu hran – pokud se začínají třepit vlákna, snižte posuv nebo zvyšte otáčky. Orientační hodnoty pro STEPCRAFT Diamantovou frézu 3 mm: posuv 600 mm/min, zanořování 100–150 mm/min při 18 000–24 000 RPM.



---

 UPÍNÁNÍ CFK MATERIÁLU VE VANĚ

Správné upnutí CFK je kritické – materiál nesmí vibrovat ani se pohybovat. Vibrace způsobují delaminaci a třepení vláken. Ve vaně s vodou navíc platí, že vakuový stůl nelze použít.



METODY UPNUTÍ VE VANĚ:

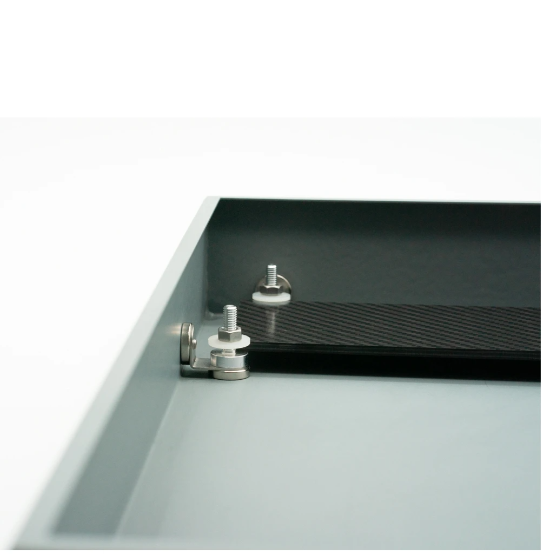

✅ 1. Magnetické upínky – DOPORUČENO pro lázeň

Magnetické upínky a Magnetické upínky boční – sada 5 ks, přídržná síla 50N na upínku Materiál přitlačen ke dnu nebo stěnám frézovací lázně/záchytné vany Upínky jsou voděodolné a snadno přemístitelné – žádné vrtání ani šroubování Boční upínky umožňují současné přichycení ke stěnám i dnu vany – ideální pro tenké deskové materiály

+ Rychlé, flexibilní, voděodolné a spolehlivé

👉 MAGNETICKÉ UPÍNKY

👉 MAGNETICKÉ UPÍNKY BOČNÍ



✅ 2. Mechanické upnutí (přítlačné lišty)

Nerezové nebo HDPE přítlačné lišty přišroubované ke dnu vany Materiál přitlačen k podkladové desce. Přítlačné lišty musí být mimo dráhu nástroje

+ Spolehlivé a odolné vůči vodě



✅ 3. Šroubové upnutí přímo přes materiál

Šrouby/vruty skrz materiál do podkladové desky Vhodné pro díly, kde jsou otvory součástí výsledného tvaru

+ Velmi pevné upnutí



---

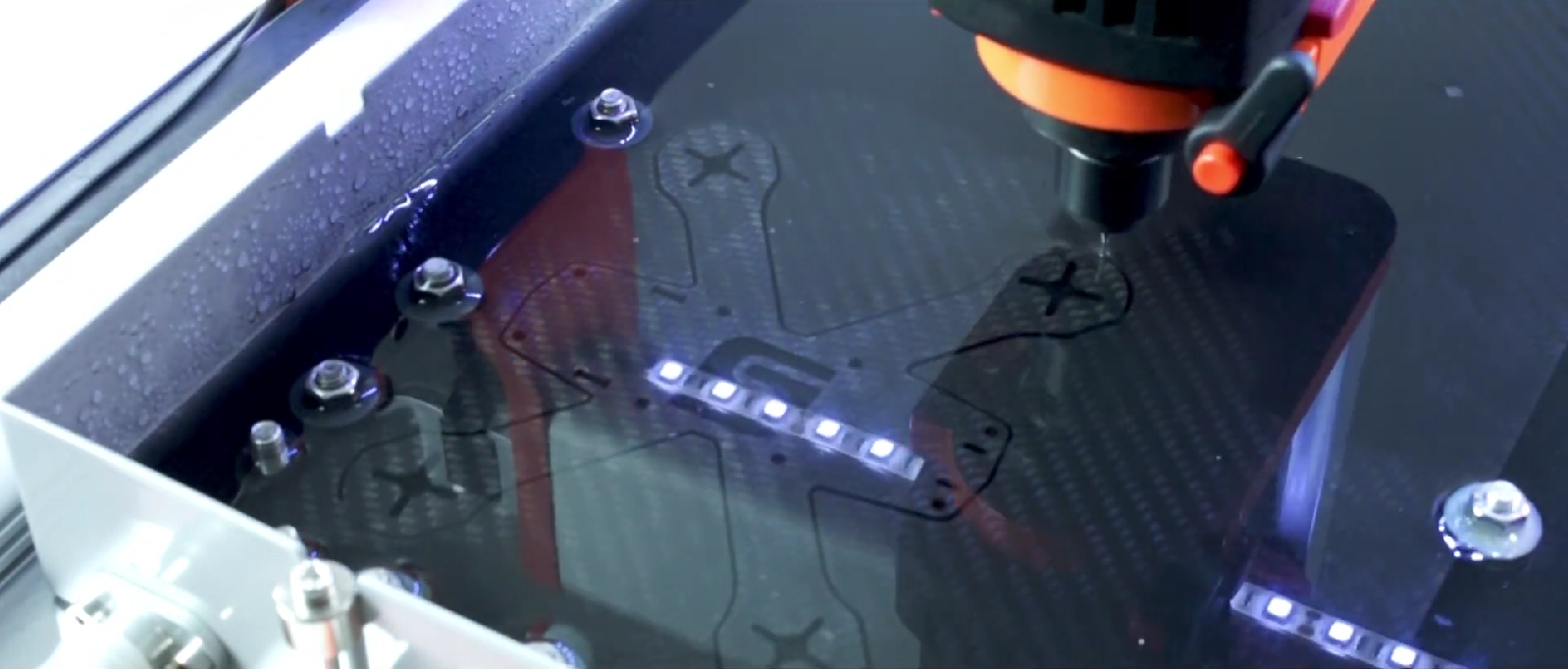

Vzorový pracovní postup – obrábění CFK desky v lázni



Příklad: Frézování rámu dronu z CFK desky 250 × 200 × 3 mm



KROK 1: PŘÍPRAVA VANY A KAPALINY

• Připravte vanu
• Naplňte vodou tak, aby hladina byla min. 5 mm nad materiálem
• Přidejte 2–3 kapky saponátu na každých 5 litrů vody – jen tolik, aby se snížilo povrchové napětí, bez pěnění
• Zkontrolujte, že hladina vody je min. 20 mm pod tělem vřetena



KROK 2: UPNUTÍ MATERIÁLU

• Zajistěte CFK desku pomocí magnetických upínek - rozmístěte upínky rovnoměrně po obvodu desky tak, aby nebyly v dráze nástroje
• Pro lepší fixaci podél delších stran využijte magnetické upínky boční, které se současně přichytí ke stěně i dnu vany – ideální pro tenké desky
• Zkontrolujte, že materiál leží rovně a pevně (max. odchylka 0,1 mm)
• Zkontrolujte, že žádná z upínek není v dráze nástroje – v případě potřeby je jednoduše přemístěte



KROK 3: PŘÍPRAVA NÁSTROJE

• Nástroj: STEPCRAFT „DIA" stopková fréza 3 mm
• Zkontrolujte upnutí nástroje ve vřetenu (max. házivost 0,01 mm)
• Nastavte délku vyložení nástroje: min. 5 mm (tloušťka materiálu 3 mm + 2 mm rezerva)



KROK 4: PŘÍPRAVA CAM PROGRAMU (VCARVE / ASPIRE)

• Software: VCarve Pro nebo Vectric Aspire
• Nastavení toolpath: Profile Toolpath (konturování)
• Přídavek na obrábění: 0 mm
• Směr frézování: Sousledné (Climb milling) –  čistší hrany
• Mostky: standardní 3 mm x 1,1 mm
• Hloubka záběru: 1,1 mm (3 průchody pro 3 mm desku)
• Otáčky: 18 000–20 000 RPM
• Posuv: 1 200–1 500 mm/min



KROK 5: KONTROLA PŘED SPUŠTĚNÍM

• Zkontrolujte hladinu vody – musí být nad materiálem, pod vřetenem
• Ručně přejeďte celou dráhu nástroje (bez spuštění vřetena) – ověřte, že vřeteno nikde nedosáhne na hladinu vody
• Zkontrolujte upnutí materiálu – všechny magnetické upínky musí pevně držet a nesmí být v dráze nástroje
• Zkontrolujte upnutí nástroje



KROK 6: SPUŠTĚNÍ OBRÁBĚNÍ

• Spusťte stroj a proveďte rutinní úkony po spuštění
• Zaveďte program
• Nastavte pracovní počátek v ose X,Y a Z
• Zkontrolujte zda  poloha upínek nekoliduje s řeznými dráhami
• Zahajte pracovní cyklus stroje
• Průběžně sledujte: kvalitu hran, chování materiálu, hladinu vody



KROK 7: DOKONČENÍ A ČIŠTĚNÍ

• Po dokončení pracovního cyklu přesuňte frézovací vřeteno mimo materiál a stiskněte STOP tlačítko
• Vyjměte obrobený materiál z vany a odřízněte či zabrušte mostky pomocí pilky na železo, pilníku případně přímé brusky
• Opláchněte finální díly čistou vodou, osušte stlačeným vzduchem nebo hadříkem a zkontrolujte jejich kvalitu
• Vypusťte vodu a vyčistěte vanu od uhlíkových třísek (usazují se na dně)
• Magnetické upínky opláchněte a osušte – jsou voděodolné, ale pravidelná údržba prodlouží jejich životnost



💡 Tip: Nikdy neofoukávejte CFK díl stlačeným vzduchem bez předchozího opláchnutí vodou – suché uhlíkové třísky by se rozletěly do okolí!

💡 Tip: Výhodou magnetických upínek je okamžité přemístění bez jakéhokoliv nářadí – pokud potřebujete změnit dráhu nástroje nebo přidat další průchod, stačí upínky posunout.



---

Bezpečnost při obrábění CFK

Obrábění v lázni výrazně snižuje zdravotní rizika, ale zcela je neodstraňuje – zejména při manipulaci s hotovými díly a při čištění vany.

Povinné bezpečnostní vybavení:

✅ Respirátor FFP3 – při čištění vany a manipulaci se suchými třísky

✅ Ochranné brýle – uhlíkové třísky jsou ostré

✅ Nitrilové rukavice – uhlíková vlákna se zarývají do kůže

✅ Odsávání nad pracovním prostorem – pro případ, že by se část prachu dostala nad hladinu vody

Likvidace odpadu:

⚠️ Uhlíkové třísky a použitá voda musí být likvidovány jako nebezpečný odpad – nesmí se vylévat do kanalizace ani vyhazovat do běžného odpadu. Kontaktujte místní sběrnu nebezpečného odpadu.



---

Nejčastější problémy a jejich řešení

---

Proč Stepcraft M.Série pro obrábění CFK?

CNC systémy Stepcraft M.Série jsou ideální platformou pro obrábění CFK kompozitů v lázni – a to hned z několika důvodů:

✅ Tuhá konstrukce –konstrukce M.Série minimalizuje vibrace, které jsou při obrábění CFK kritické

✅ Vysoké otáčky vřetena – vřetena HF-500, MM-1000 SC a MM-1650 SC dosahují otáček ideálních pro CFK (15 000–25 000 RPM)

✅ Modulárnost – M.Série umožňuje snadnou instalaci vany a přizpůsobení pracovního prostoru

✅ Velká pracovní plocha – modely M.700, M.1000 a M.1400 pokryjí i větší CFK díly

✅ Kompatibilita s VCarve / Aspire – profesionální CAD/CAM software pro návrh a přípravu nástrojových drah

✅ UCCNC řídící systém – spolehlivé a přesné řízení pohybů i při náročném obrábění

✅ Dostupná cena – ve srovnání s průmyslovými CNC centry nabízí M.Série srovnatelné výsledky za zlomek ceny



Doporučená konfigurace Stepcraft M.Série pro obrábění CFK v lázni:



💡 Doporučení: Pro většinu aplikací s CFK v lázni (rámy dronů, závodní díly, sportovní komponenty do tloušťky 8 mm) je M.1000 s vřetenem HF-500 ideální kombinací – kompaktní vřeteno umožňuje vyšší hladinu vody, výborná přesnost a dostatečný výkon pro standardní CFK desky.



---

Obchodní potenciál – proč se vyplatí investovat do CFK obrábění?

Obrábění CFK kompozitů je vysoce specializovaný segment s nízkou konkurencí a vysokou marží. Firmy a jednotlivci, kteří zvládnou tuto technologii, mají přístup k lukrativním zakázkám z oblastí, kde se jinak platí prémiové ceny.

✅ Drony a UAV – rostoucí trh, opakované zakázky, zákazníci ochotní platit za kvalitu

✅ Motorsport – závodní týmy, tuning, custom díly s vysokou přidanou hodnotou

✅ Letecký průmysl – prototypy, přípravky, náhradní díly

✅ Lékařská technika – ortézy, protézy, chirurgické nástroje – prémiové ceny

✅ Sportovní vybavení – custom kola, rámy, vybavení na míru

✅ Průmyslové přípravky – jigs, fixtures, měřicí přípravky z CFK



💡 Tip: Začněte s prototypy a kusovou výrobou – nízké riziko, vysoká marže, možnost postupného budování zákaznické základny. Stepcraft M.Série je pro tento model podnikání ideální – pořizovací náklady jsou zlomkem průmyslových CNC center, výsledky jsou srovnatelné.



---

Závěr

Obrábění CFK kompozitních materiálů v lázni je elegantní, bezpečná a technicky dostupná metoda, která řeší všechny klíčové problémy suchého obrábění CFK – bez nutnosti drahých systémů chlazení, čerpadel nebo složité infrastruktury. Stačí vana, voda a pár kapek saponátu.

Klíčové body k zapamatování:

Metoda:

• ✅ Materiál ponořen pod hladinou vody (min. 5 mm nad materiálem)
• ✅ Voda + 2–3 kapky saponátu na 5 litrů – tělem frézovacího vřetene
• ✅ Žádné čerpadlo, žádné hadice – maximální jednoduchost

Vřeteno:

• ✅ HF-500 – nejlepší volba pro lázeň (kompaktní, lehké, přesné, tiché)
• ✅ MM-1000 SC – pro náročnější díly a silnější CFK
• ✅ MM-1650 SC – pro CFK nad 6 mm, nutno pečlivě hlídat hladinu vody



Nástroje:

• ✅ CVD Diamond, TiAlN či SPEKTRA povlakované karbidové frézy
• ✅ Kompresní geometrie pro čisté hrany na obou stranách



Parametry:

• ✅ Otáčky: 15 000–20 000 RPM
• ✅ Posuv: 800–1 800 mm/min (podle tloušťky a průměru nástroje)
• ✅ Hloubka záběru: 1,0–2,0 mm
• ✅ Směr frézování: Sousledné (climb milling)



CNC systém:

• ✅ Stepcraft M.Série (M.700 / M.1000 / M.1400)
• ✅ Nejlepší kombinace pro lázeň: M.1000 + HF-500
• ✅ Software VCarve Pro nebo Vectric Aspire



---

Máte dotazy k obrábění CFK, výběru vřetena nebo konfiguraci Stepcraft M.Série pro obrábění v lázni? Neváhejte nás kontaktovat – rádi vám pomůžeme s nastavením celého systému od A do Z!

Kompletní sortiment CNC systémů Stepcraft M.Série, vřeten HF-500, MM-1000 SC, MM-1650 SC a nástrojů pro CFK najdete v naší nabídce. Pro individuální konzultace a technickou podporu jsme vám k dispozici.

---
