STEPCRAFT - montáž systému automatické výměny nástroje

Základní verze systému automatické výměny nástroje STEPCRAFT je kompatibilní s frézovacími jednotkami STEPCRAFT MM-1000, STEPCRAFT MM-1000SC, STEPCRAFT MM-800, AMB 800 FME, AMB1050 FME, Kress 530 FM, 800 FME, 800 FME-Q,1050 FME-1, Stepcraft HF350, Stepcraft HF500 a jeho montáž lze rozdělit do čtyř hlavních, po sobě následujících etap. První etapou je





1) MONTÁŽ STEPCRAFT ATC ADAPTÉRU - FRÉZOVACÍ JEDNOTKA



Příprava frézovací jednotky



- odšroubování převlečné matice z frézovací jednotky


Příprava adaptéru automatické výměny nástroje



- povolení šroubů zajišťujících utažení pojistné příruby

- odšroubování fitinky přívodu tlakového vzduchu do adaptéru

- našroubování aretačního kolíku do otvoru po fitince (ručně)

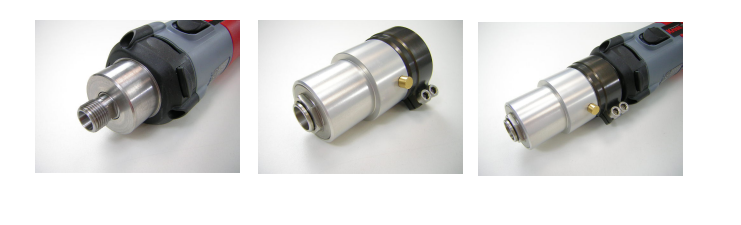

Nasazení adaptéru na frézovací jednotku



- stisknutí aretačního tlačítka frézovací jednotky a našroubování adaptéru na frézovací jednotku (stejně jako převlečnou matici jen s větším citem)

- opětovné nahrazení aretačního kolíku fitinkou a připojení tlakového vzduchu

- dotažení adaptéru na frézovací jednotce pomocí dvojice šroubů s imbusovou hlavou.



Připojení tlakového vzduchu



- zasunutí hadičky pro stlačený vzduchu do rychlospojky fitinky (druhý konec hadičky na horní rychlospojku switchboxu "nápis OUT")



Připojení frézovací jednotky k napájení



- zapojení do standardní 230 V zásuvky (v případě jednotek bez software regulace otáček zapojení do zásuvky SE2300)



2) MONTÁŽ STEPCRAFT ATC - SWITCHBOX





Montáž elektroniky a pneumatiky



- zapojení řídícího elektromodulu Stepcraft ATC do switchboxu

- zapojení a usazení pneuventilu do switchboxu

- zapojení hadic tlakového vzduchu ve switchboxu


Připojení tlakového vzduchu



- připojení zdroje čistého suchého tlakového vzduchu (8-10Bar) pomocí hadice D6 do spodní rychlospojky Switchboxu("nápis IN")



Připojení switchboxu k CNC systému a frézovací jednotce



- propojení Switchboxu a CNC systému pomocí kabelu SubD15 (na switchboxu je to prostřední konektor ve spodní řadě -nápis Stepcraft 3D system)

- v případě frézovacích jednotek se software řízením otáček připojení jejich řídícího Sub-D15 kabelu na levý spodní konektor switchboxu(nápis "Milling-spindle")

- v případě frézovacích jednotek bez software regulace otáček připojení zásuvky SE2300 pomocí Sub-D15 kabelu na levý spodní konektor switchboxu (nápis "Milling-spindle")



 3) MONTÁŽ STEPCRAFT ATC - LINEÁRNÍ ZÁSOBNÍK NÁSTROJŮ

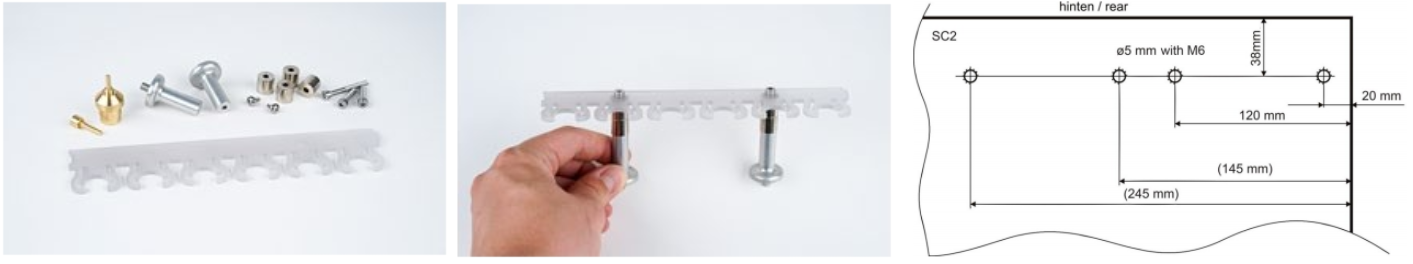

Připevnění lineárního zásobníku k pracovnímu stolu







- umístění zásobníku ideálně v pravé zadní části pracovního prostoru rovnoběžně s osou X

- v případě ALU-T drážkového stolu upevnění pomocí upínacích kamenů do T-drážek pracovního stolu

- v případě standardního stolu přišroubováním k pracovnímu stolu dle výkresové dokumentace

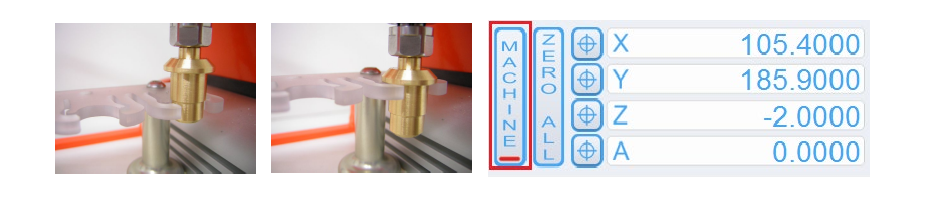

Určení polohy jednotlivých pozic v lineárním zásobníku nástrojů



- upnutí kalibračního válce do kleštinového upínače SK15

- manuální vypnutí frézovací jednotky

- spuštění řídícího software UCCNC (v případě starší verze než V3.0 ideálně s profilem 3D_TP)

- vykonání příkazu Home All

- stisknutí hranatého tlačítka Toolchange na přední straně SWITCHBOXU + současné zasunutí SK15 do adaptéru Stepcraft ATC

- aktivace manuálního(JOG) režimu posuvu a navedení kalibračního válce na střed první pozice lineárního zásobníku

- zaznamenání si pozice ve strojním souřadném systému (X,Y,Z) a opakování pro všechny další pozice v zásobníku





4) MONTÁŽ STEPCRAFT ATC - SOFTWARE UCCNC

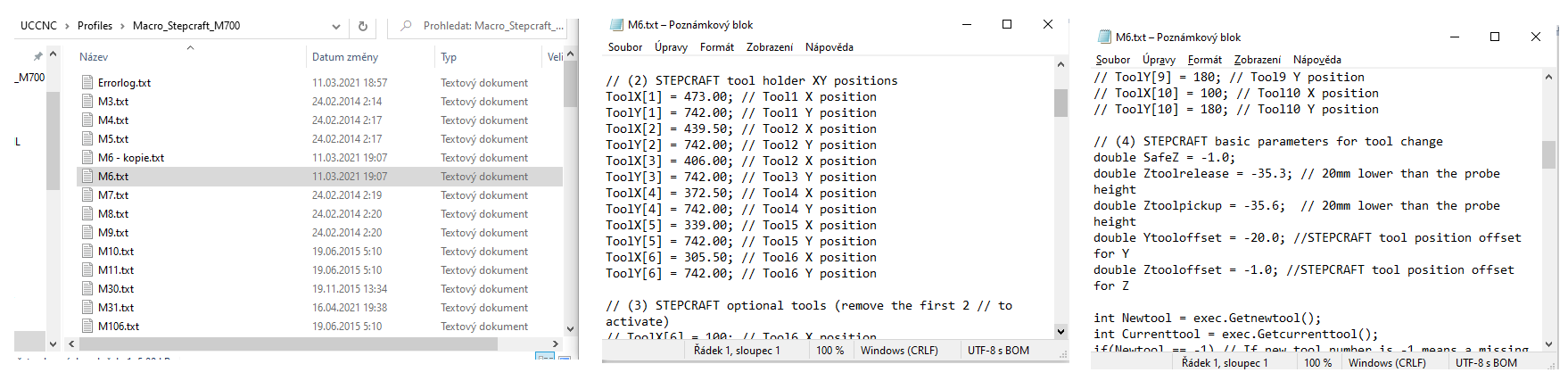

Zadání polohy linéárního zásobníku nástrojů v UCCNC

- pořízení kopie-zálohy souboru M6.txt

- otevření souboru M6.txt odpovídajícího Stepcraft profilu v textovém editoru(např.poznámkový blok)

- zadání zjištěných strojních souřadnic pro jednotlivé pozice

- úprava strojních souřadnic výšky uchopení a uvolnění kleštinového upínače

- uložení souboru M6.txt

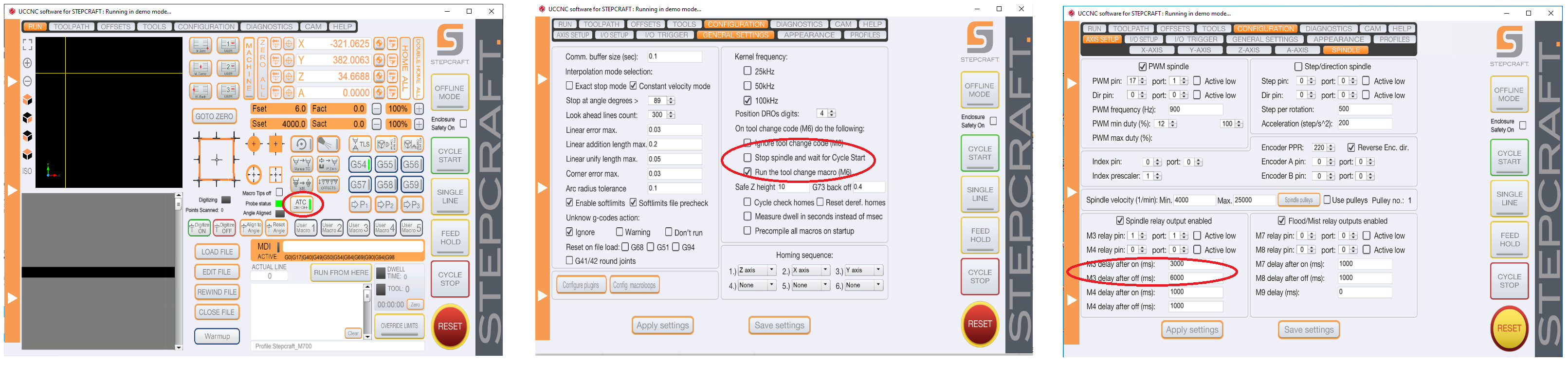

Aktivace Stepcraft ATC v UCCNC





- aktivace příkazů pro systém automatické výměny nástroje v UCCNC tlačítkem ATC

- úprava "M3 delay after off" prodlevy po vypnutí frézovací jednotky (min. stejně dlouhá jako čas doběhu Vaší frézovací jednotky po vypnutí)

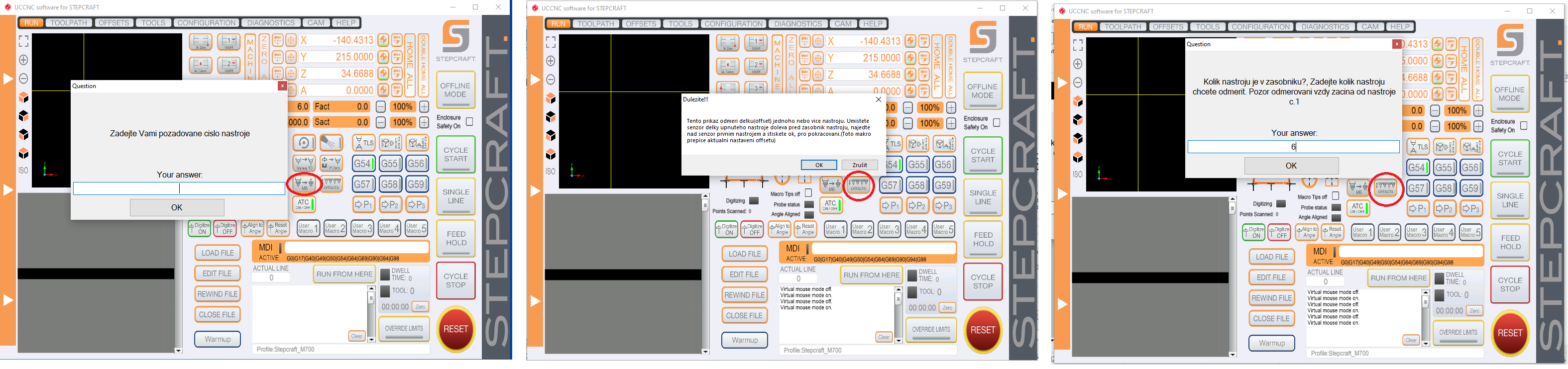

Ovládání Stepcraft ATC v UCCNC





- funkce M6 (výměna upnutého nástroje zadáním jeho čísla přesněji vrácení aktuálně upnutého nástroje do zásobníku nástrojů, uchopení požadovaného nástroje a vrácení se do původní polohy )

- funkce OFFSETS - odměření a uložení délek nástrojů upnutých v lineárním zásobníku (přesněji odměření rozdílů v délkách zadaných nástrojů vůči nástroji č.1)
