pokud se řadíte mezi zkušenější uživatele CNC systémů, určitě už jste řešili rozdíly v rychlostech při obrábění. Způsob, jak tyto rozdíly pramenící z odlišné rychlosti při lineárním pohybu a pohybu po křivce co nejvíce zredukovat, naleznete v dnešním článku zabývajícím se funkcí CAD/CAM softwarů Vectric, pro toto určenou.
Proložit křivkou - proložit vybrané vektory křivkami
- jedná se o funkci která dokáže zkrátit obráběcí čas, velikost programu a zároveň zvýšit plynulost a rovnoměrnost posuvu , jelikož umožňuje množství bodů = souřadnic určujících dráhu pohybu stroje, převést díky analytické geometrii na rovnice, což podstatně redukuje množství potřebných výpočtů, zmenšuje celkovou velikost G-kodu a zefektivňuje pohyb což se pozitivně podepisuje na celkové spotřebě času a rovnoměrnosti pohybu během obrábění.
Postup:

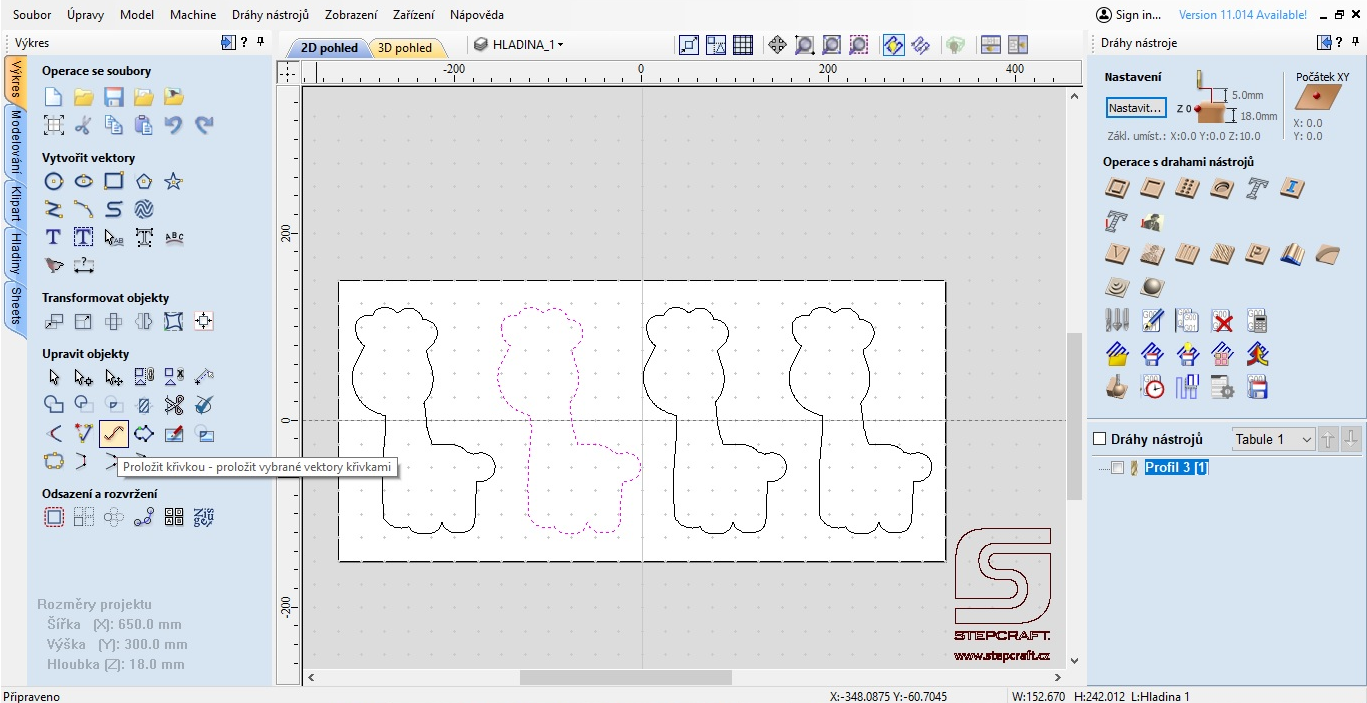

1) Vyberte požadované vektory a klikněte na funkci "Proložit křivkou"

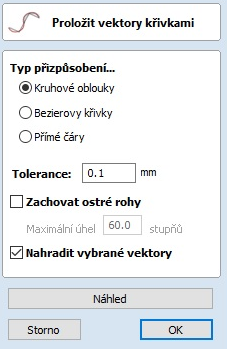

2) Vyberte zda chcete použít kruhové oblouky, bézierovy křivky či Přímé čáry
Jednotlivé způsoby proložení:
- původní (a)
- kruhové oblouky(b)
- bézierovy křivky (c)
- přímé čáry (d)
3) Vyberte zda při převodu chcete zachovat ostré rohy
4) Aktivujte funkci Nahradit vybrané vektory
- aktivování této volby bude mít za následek nahrazení původních nepřevedených vektorů

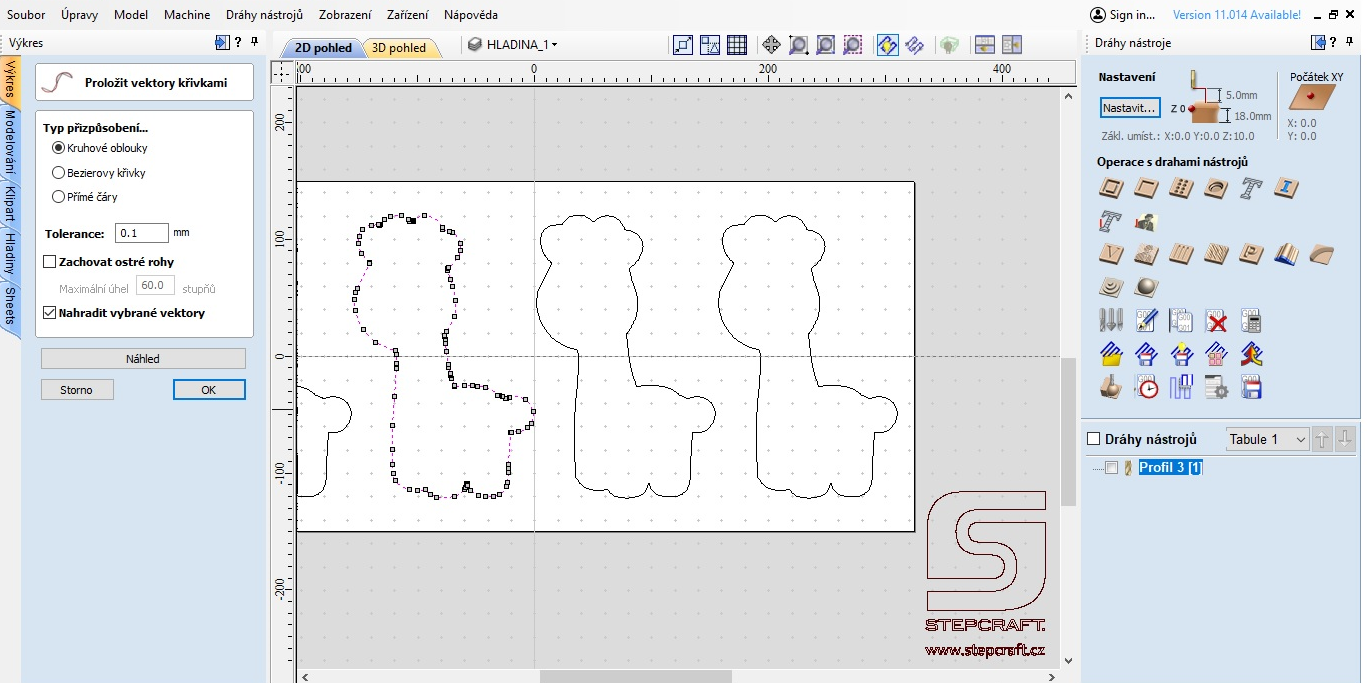

5) Klikněte na náhled a následně potvrďte zachování převodu stiskem OK
- po stisknutí tlačítka OK budou vybrané vektory dle Vaší volby převedeny na odpovídající tvar(matematické funkce)
