VECTRIC Gadget - Rybinové spoje
jedním z nejpraktičtějších bezplatných rozšíření programů Vectric Aspire; V-carve PRO a Cut 2D PRO je gadget dovetalis. Jedná se o nástroj, určený pro výrobu rybinových spojů a umožňuje jejich automatické rozvržení, rozkres i generování potřebných nástrojových drah. Jak tento nástroj funguje a jak jej začít jednoduše používat se dozvíte v dnešním článku
Postup:

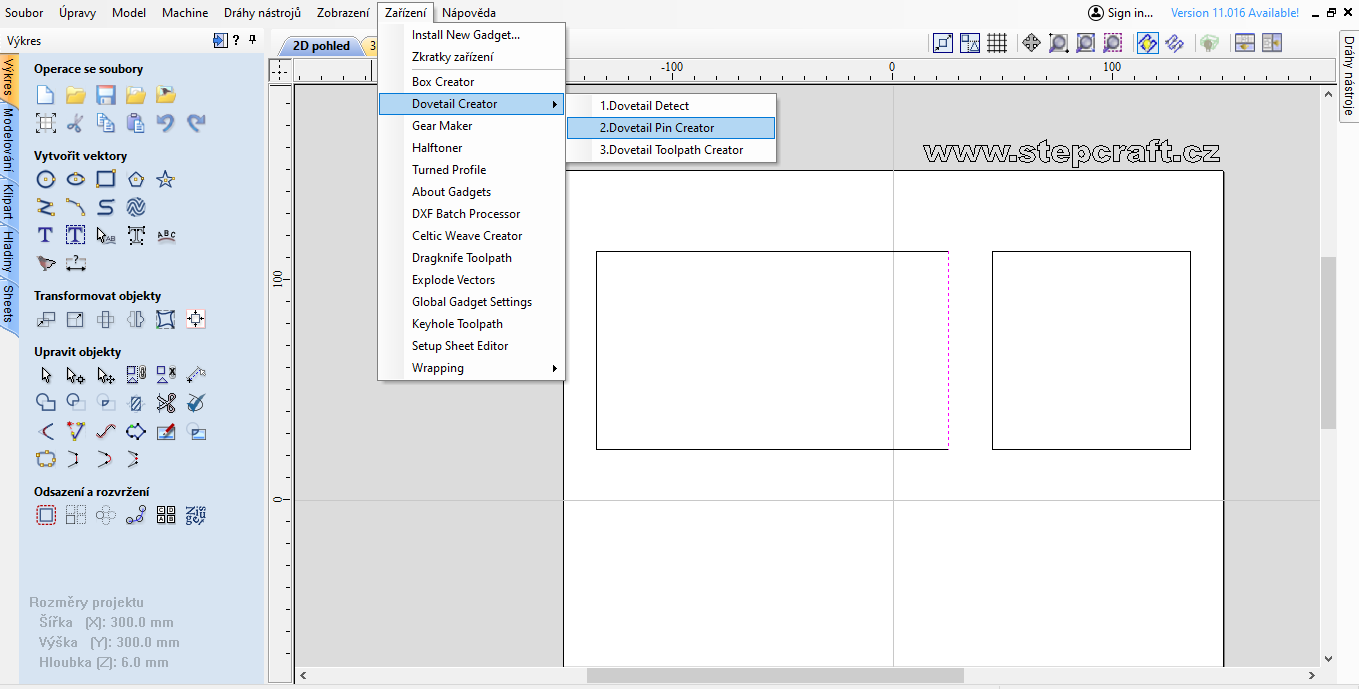

1) Instalace gadgetu

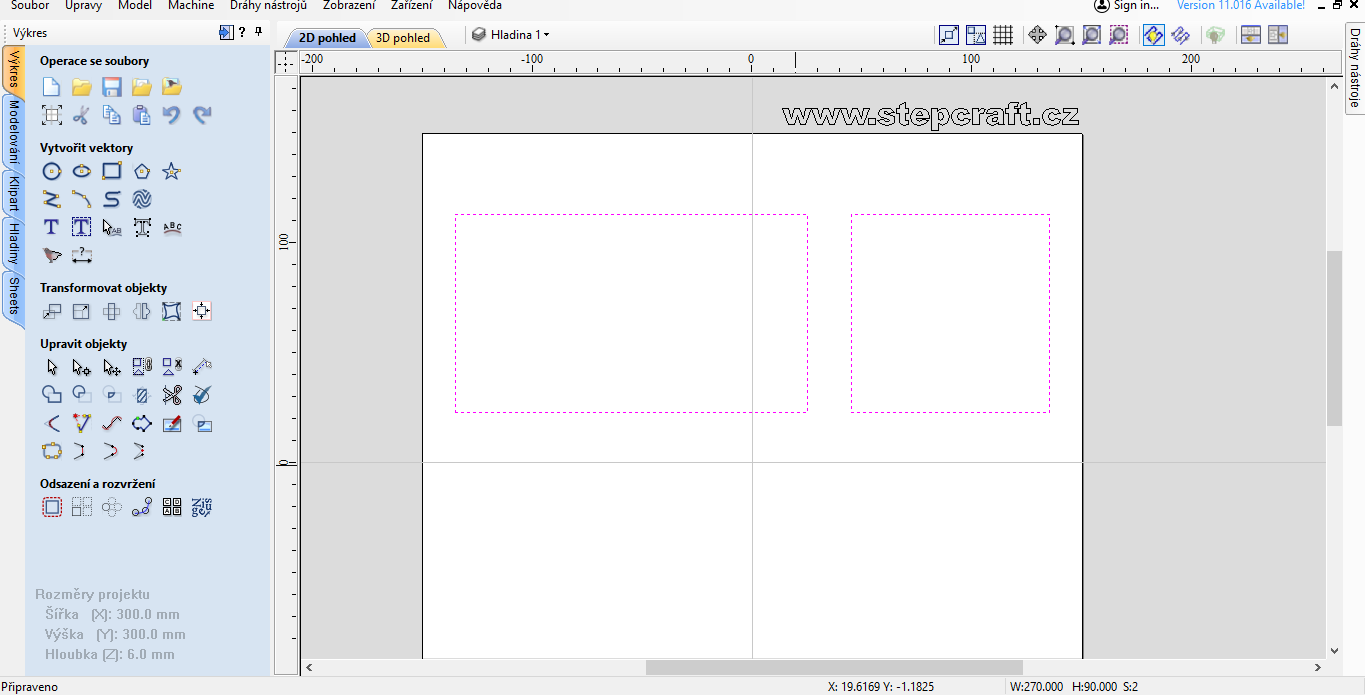

2) Otevření projektu
- otevřete ve vašem Vectricu projekt do kterého chcete přidat rybinové spoje
3) Výběr úseček prezentujících umístění rybin
- vyberte úsečky v místech kde požadujete vytvoření rybinových spojů
Tip: Pokud již máte projekt připravený, doporučujeme v něm vytvořit novou hladinu a do ní původní tvary zkopírovat jako zálohu.
Tip: Pro rychlé rozdělení tvarů na jednotlivé úsečky doporučujeme Vectric přepnout pomocí klávesy "N" do režimu úpravy uzlů a následně provést rozdělení pomocí kliknutí na požadovaný uzel a stisknutí klávesy "C"
Tip: Pro vícenásobný výběr(výběr více úseček najednou) podržte při výběru klávesu "Shift"

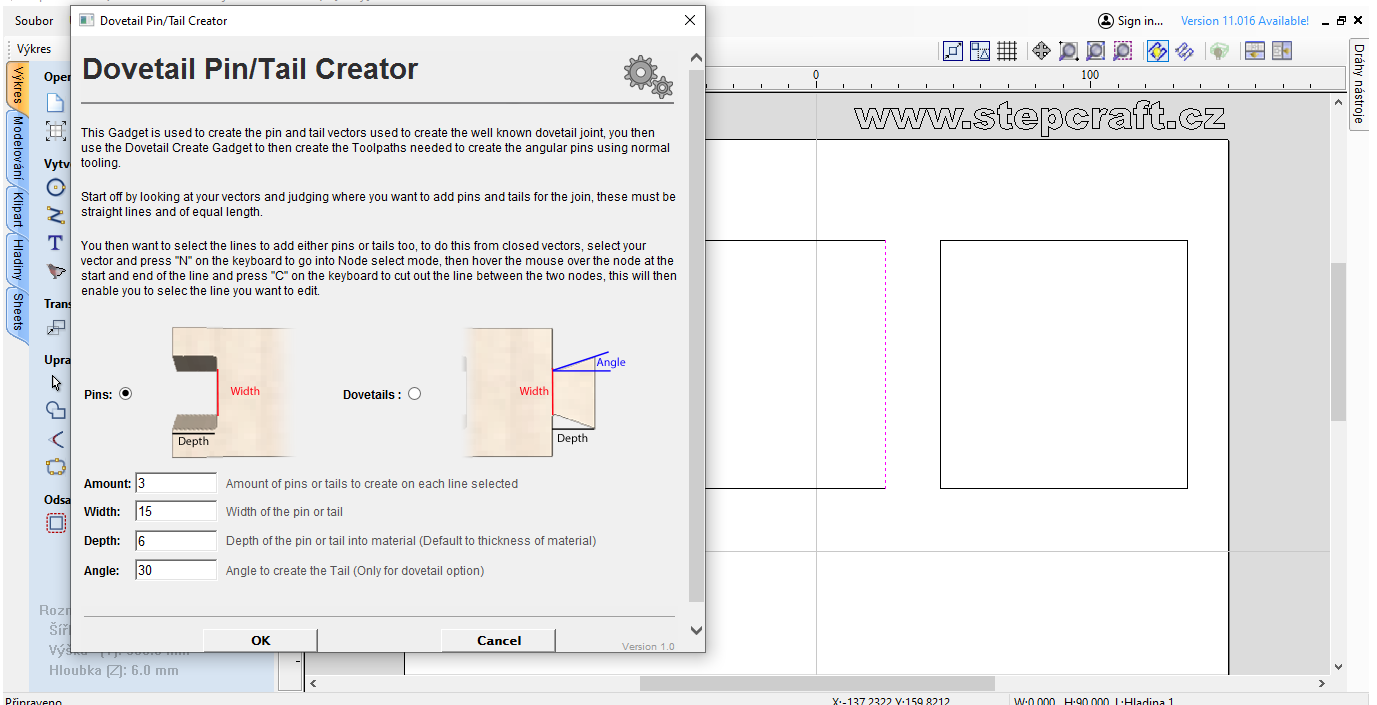

4) Zadání parametrů rybin
Amount (množství rybin na zvolené úsečce)
Width (šířka nejužších částí jednotivých rybin)
Depth (výška rybin - odvislá od tloušťky Vašeho materiálu)
Angle (úhel šikmin jednotlivých rybin)
5) Kontrola a editace rozmístění rybin

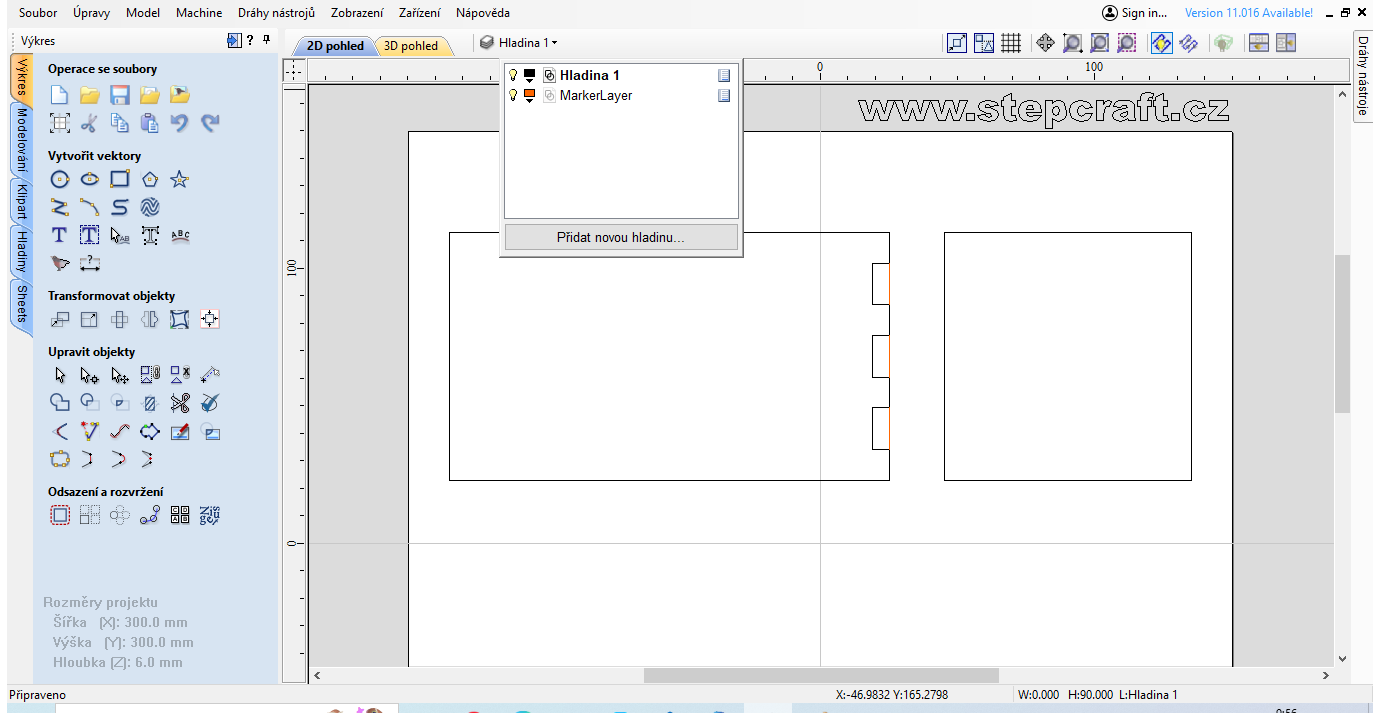

- pro kontrolu, příp. přemístění již rozkreslených rybin je nutno provádět tyto úpravy v pracovní hladině s názvem "MarkerLayer"
Tip: Pro přehlednost doporučujeme vrstvu "MarkerLayer" odlišit barevně
6) Generování nástrojových drah pro rybiny
- v hladině "MarkerLayer" vyberte automaticky vygenerované úsečky prezentující rozmístění rybin

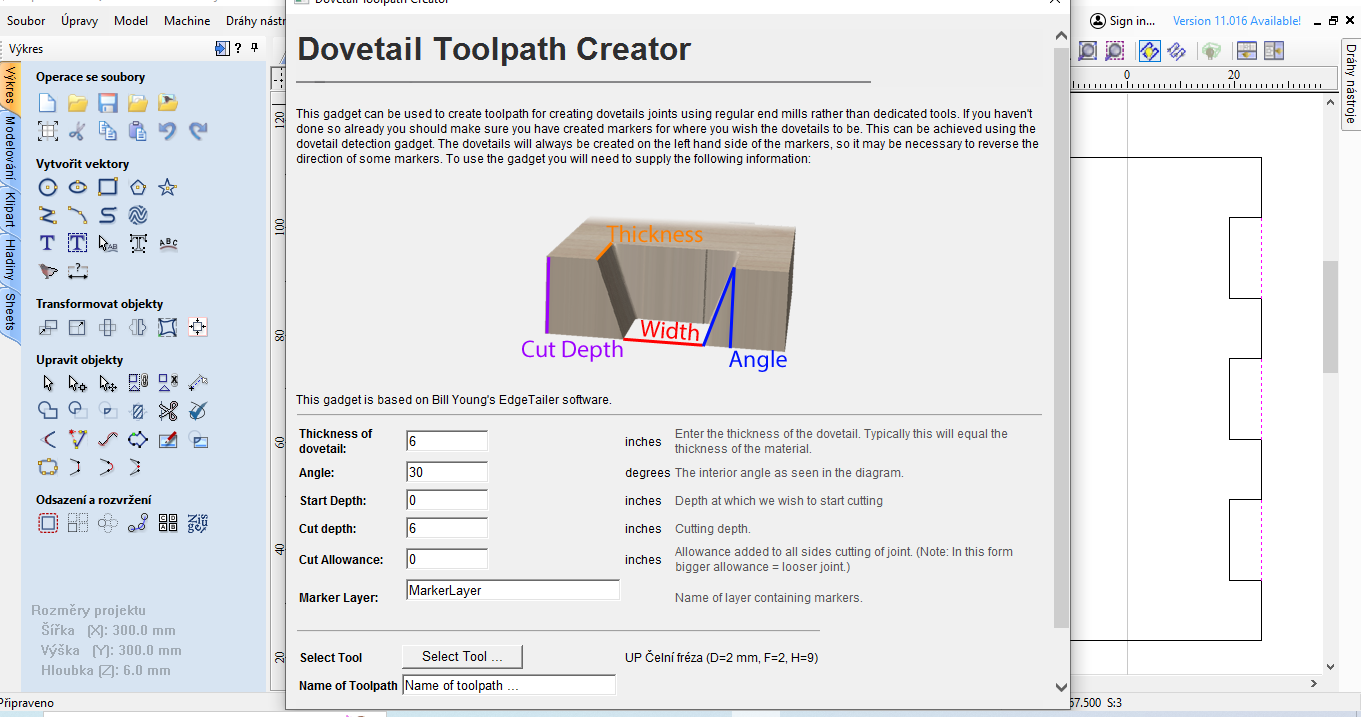

- rozklikněte gadget dovetail a zvolte nástroj "Dovetail toolpath generator"
- zadejte jednotlivé parametry pro obrábění
Thickness of dowetail - tloušťka jednotlivých rybin (odvislá od tloušťky materiálu)
Angle - sklon šikmin jednotlivých rybin
Start Depth - počáteční hloubka
Cut Depth - hloubka obrábění (odvislá od tloušťky materiálu)
Pocket Allowance - tolerance kapsy
Marker Layer - pojmenování vrstvy s automaticky rozkresenými rybinami
Select Tool - výběr nástroje pro frézování rybin

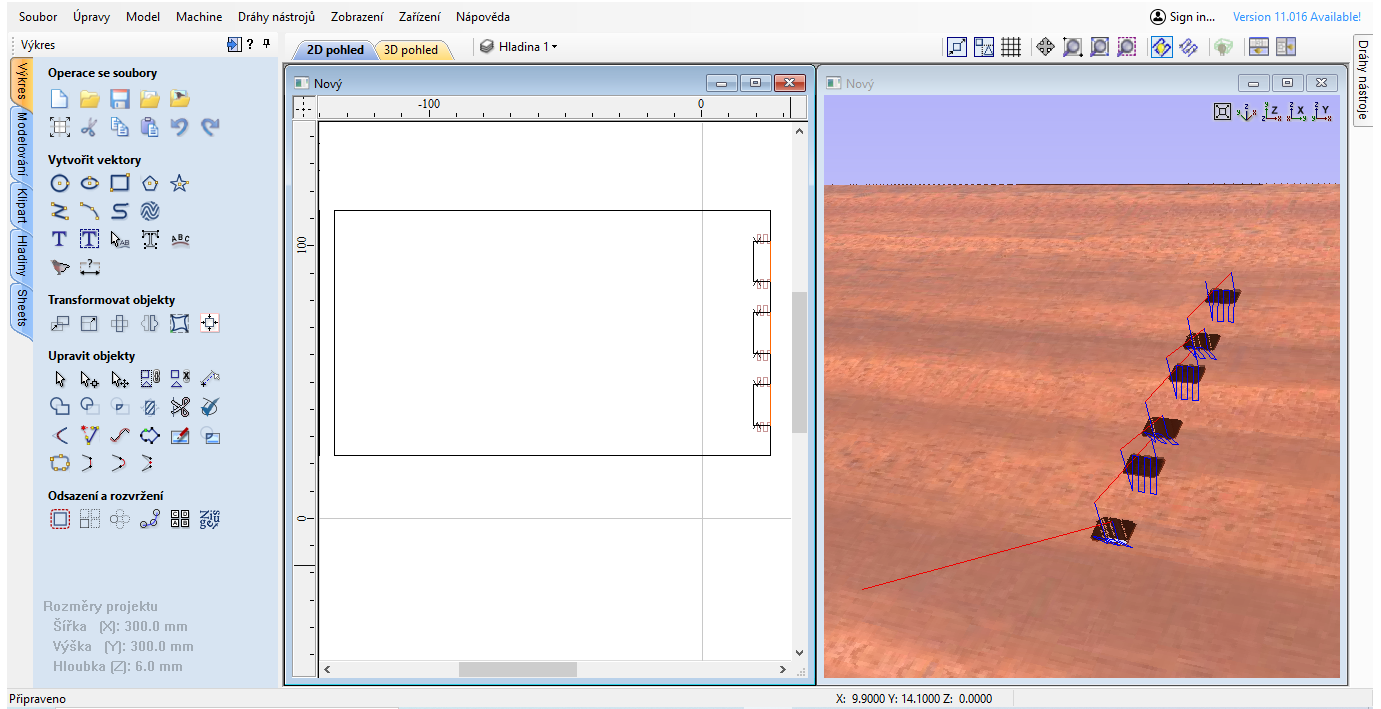

7) Zobrazení náhledu vygenerované nástrojové dráhy
8) Výběr úseček prezentujících umístění ozubů a specifikace parametrů ozubů
- vyberte úsečku/úsečky prezentující umístění ozubů
- zadejte požadované parametry ozubů
Amount (množství rybin na zvolené úsečce)
Width (šířka nejužších částí jednotivých rybin)
Depth (výška rybin - odvislá od tloušťky Vašeho materiálu)
Angle (úhel šikmin jednotlivých rybin)
9) Kontrola rozvržení, editace rozvržení ozubů, spojení vektorů
- zkontrolujte příp. přemístěte automaticky rozvržené ozuby
- spojte vektory ozubů s ostatními segmenty pomocí funkce "Spojit vektory"
Tip: Pro jednoduché rychlé posunutí vektorů použijte nástroj "Zarovnat s výběrem"
10) Rozměrová korekce rohů ozubů
- vzhledem ke kruhovému průřezu nástroje je pro jednoduché sestavení vyfrézovaných rybinových spojů nutno provést dodatečné úpravy. Tyto úpravy lze provést buďto manuálně(zabroušení a dočištění zanechaných rádiusů v rozích) při samotném sestavování spoje anebo mnohem jednodušeji s tímto počítat již při přípravě nástrojových drah a namísto ručního dočišťování použít funkci "Vytvořit zaoblení".

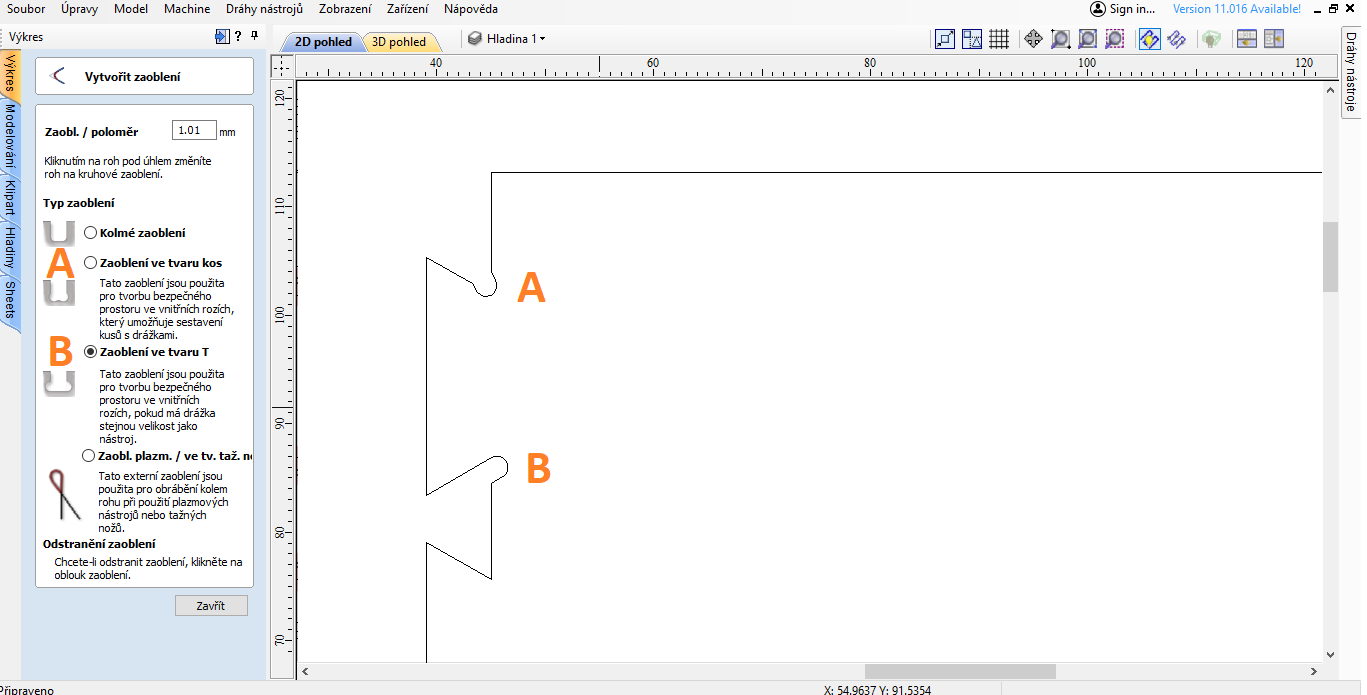

Tip: Pokud se rozhodnete pro druhou možnost, tzn. použít funkci "Vytvořit zaoblení", stačí ve Vectricu kliknout na tlačítko pro zaoblení rohu, vybrat tvar zaoblení "T-bones"(B) nebo "Dog-bones"(A), zadat rádius zaoblení (stejný nebo větší než poloměr použitého nástroje) a toto zaoblení pomocí klikání na levé tlačítko myši rozmístit do spodních(vnitřních) rohů jednotlivých ozubů.
11) Generování nástrojových drah pro ozuby
- nástrojové dráhy pro ozuby vygenerujete pomocí nástrojové dráhy "Profil", stejným způsobem jako pro jakýkoli jiný tvar.
Tip: Neopomeňte při nastavování nástrojové dráhy Profil vybrat v sekci "Vektory stroje" volbu "Vně/doprava".
Tip: Pokud neupevňujete materiál na pracovní stůl pomocí vakuového upínání či oboustranné lepící pásky apod., doporučujeme do nástrojové dráhy přidat mostky (tabs)

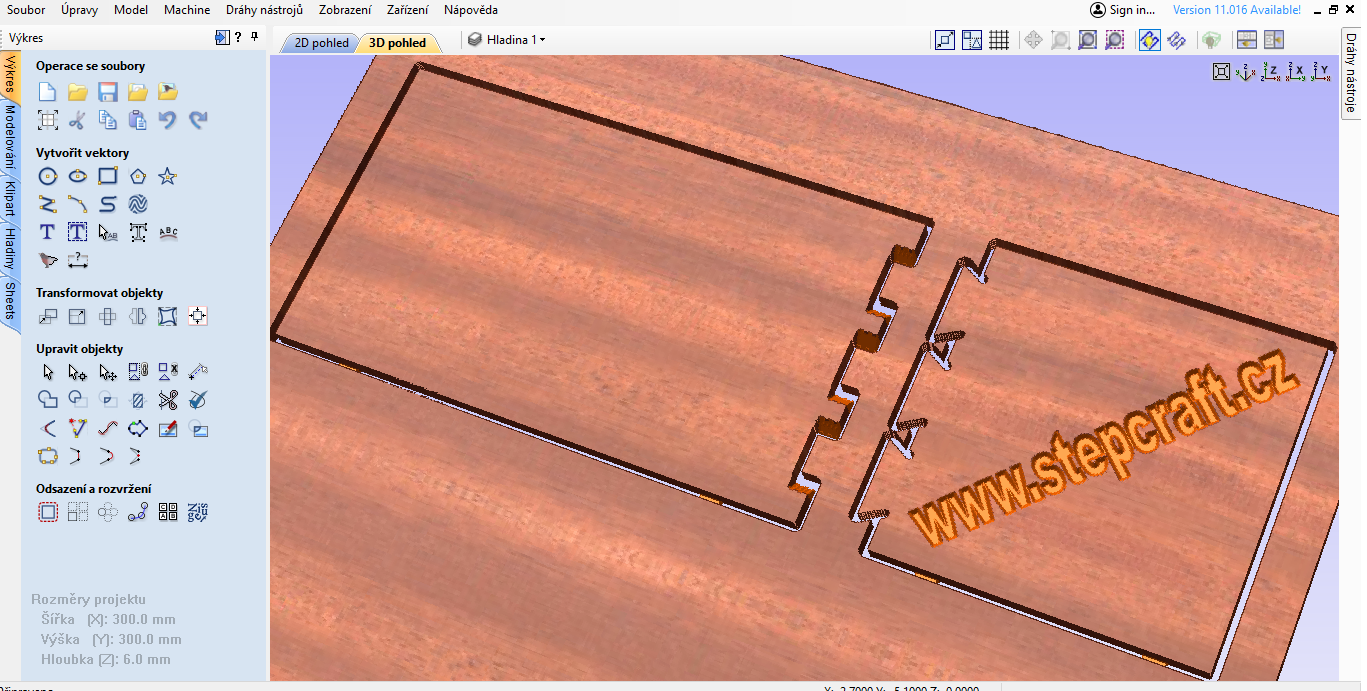

12) Kontrola nástrojových drah a jejich export
- spusťte náhled drah nástrojů
- zkontrolujte odhadovaný čas obrábění
- vyexportujte nástrojové dráhy pomocí kompatibilního postprocesoru
