Propojené nápisy, kde všechna písmena tvoří jeden souvislý celek, jsou dnes extrémně populární – ať už jde o zápichy na dorty, svatební dekorace, jmenovky nebo designové cedule. Kromě estetiky mají jednu zásadní výhodu: výsledný výrobek drží pohromadě jako jeden kus materiálu.
V tomto článku si ukážeme:
- jak se tento styl nazývá,
- jak ho správně navrhnout ve Vectricu,
- na co si dát pozor při frézování,
- a praktické tipy z praxe.
Jak se tento styl vlastně jmenuje?
V praxi se používá několik názvů:
- Connected lettering (propojené písmo)
- Unified outline text (sjednocený obrys textu)
- Connected script (u psacího písma)
- Block lettering se společným obrysem (u tiskacích verzí)
V CNC komunitě se nejčastěji setkáte s označením:
👉 „propojený nápis“ nebo „spojené písmo“
Klíčová vlastnost:
Písmena nejsou samostatná – sdílí společný obrys a fyzicky se dotýkají.
Proč je propojení písmen důležité?
Pokud by byla písmena oddělená, při vyřezání by vznikly jednotlivé díly.
Výhody propojeného písma:
- ✅ Výrobek drží pohromadě jako jeden kus
- ✅ Vyšší pevnost (hlavně u tenkých materiálů)
- ✅ Profesionální vzhled
- ✅ Ideální pro zápichy, loga a dekorace
Princip tvorby propojeného textu
Cílem je zajistit, aby:
mezi jednotlivými písmeny existoval fyzický „most“ materiálu
Toho dosáhneme dvěma způsoby:
- výběrem vhodného fontu
- nebo úpravou vektorů
Postup ve Vectric (Aspire / VCarve)

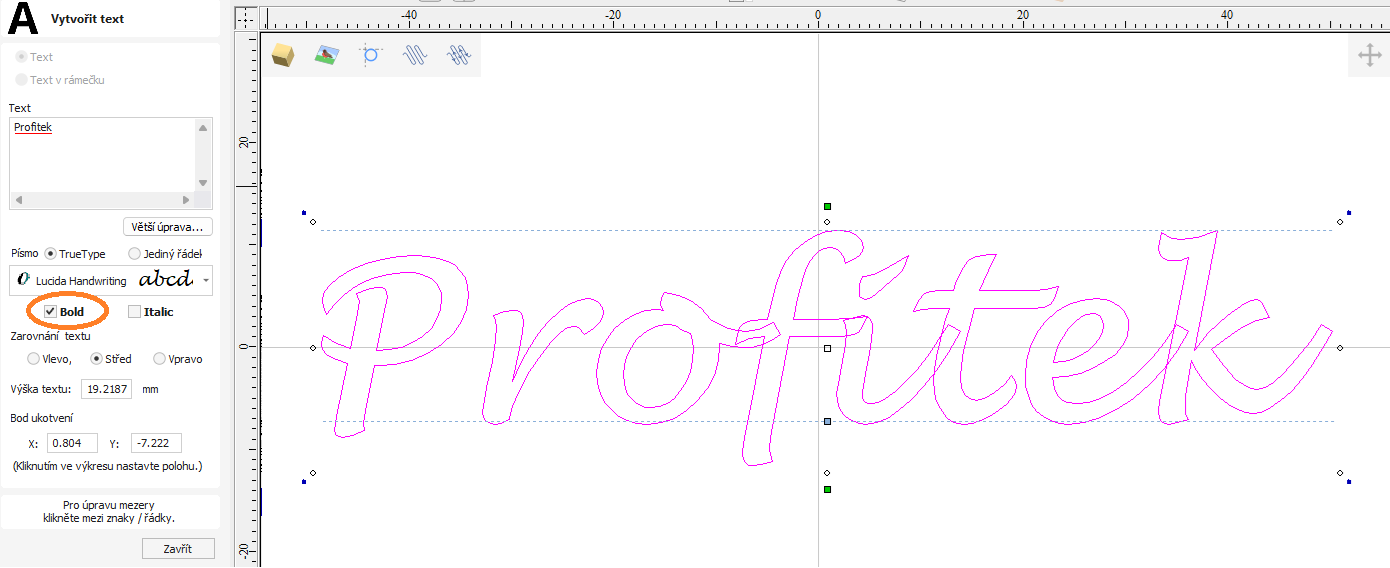

Krok 1: Výběr vhodného fontu
Ideální jsou:
- psací fonty (script) - přirozeně propojené
- silnější fonty (tučné řezy)
- fonty bez extrémně tenkých částí
⚠️ Pozor: Některé script fonty sice vypadají propojeně, ale ve skutečnosti vektory se nepřekrývají → je nutná úprava

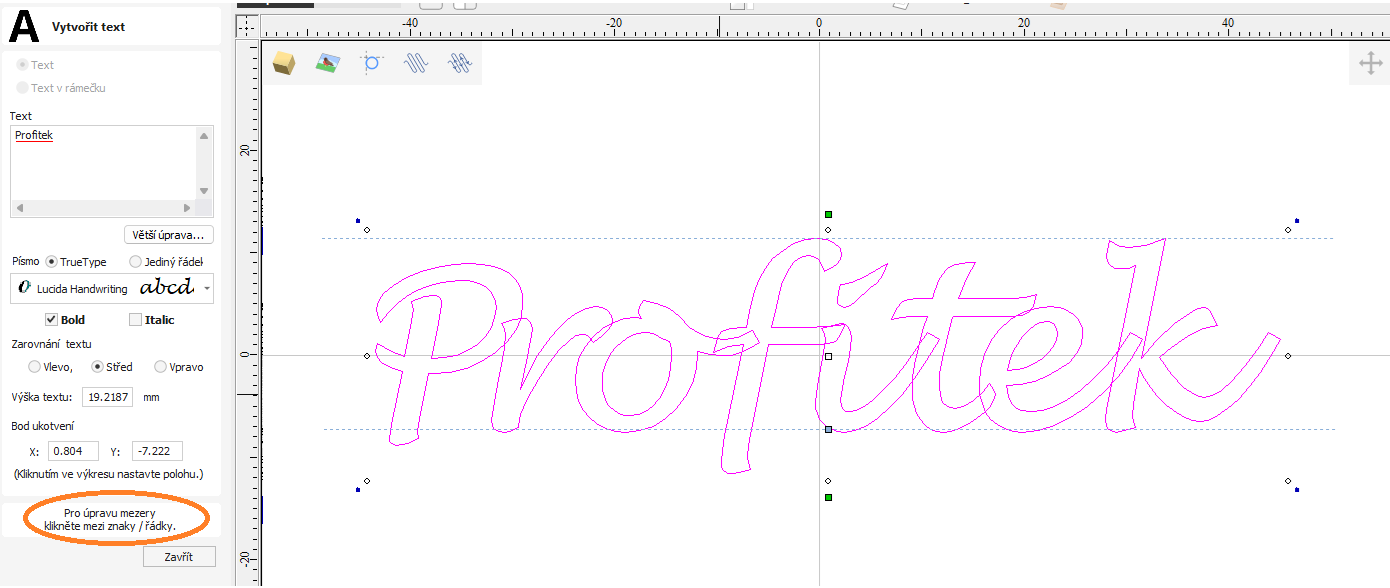

Krok 2: POUŽITÍ NÁSTROJE KERNING
- Zajeďte kurzorem mezi písmena
- Pomocí levého tlačítka myši myši upravte mezery mezi písmeny
- Cílem je aby se písmena překrývala
💡 TIP: Video s návodem jak používat nástroj kerning textu naleznete ve facebook skupině Vectric CZ/SK – CAD/CAM Komunita

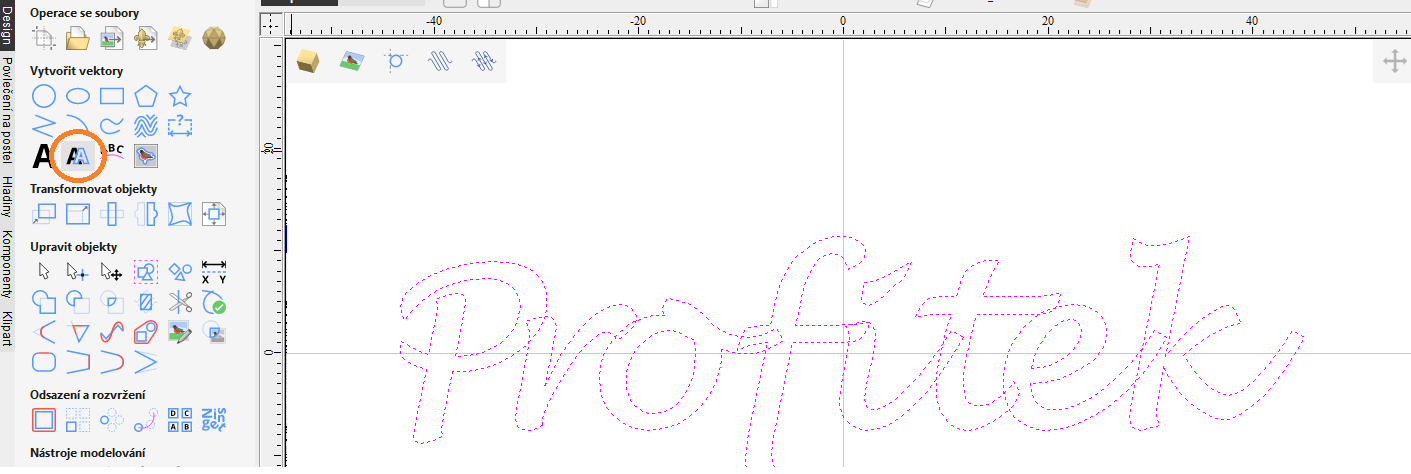

Krok 3: Převod textu na křivky
- Vyberte text
- Klikněte na Convert to Curves (Převést na křivky)

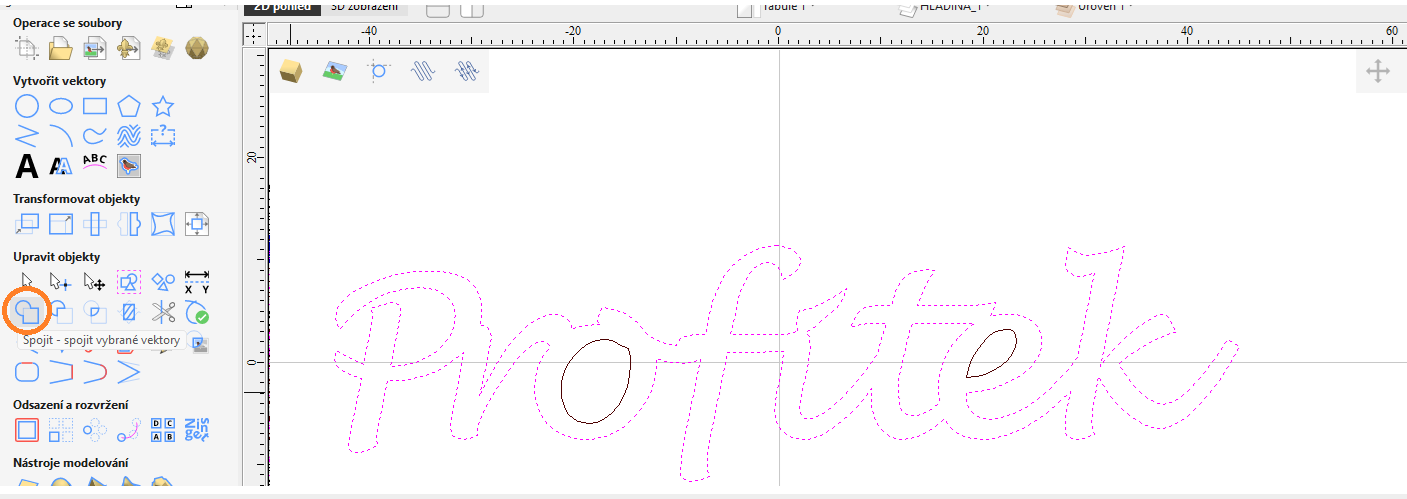

Krok 4: Sjednocení písmen (Weld / Union)
To je klíčový krok.
- Označte všechna písmena
- Použijte funkci Spojit - spojit vybrané vektory
- V případě potřeby následně použijte funkci Seskupit
👉 Výsledek: vznikne jeden společný vektor
Krok 5: Kontrola spojů
Zkontrolujte:
- zda se písmena opravdu dotýkají
- zda někde nevznikly:
- slabé spoje
- ostré špičky
- mikroskopické mezery
💡 TIP: Pokud je spoj slabý, ručně ho zesilte kreslením nebo editací uzlů. Informace o uzlovém režimu naleznete ve facebook skupině Vectric CZ/SK – CAD/CAM Komunita v příspěvku VECTRIC TIP: Uzlový režim (Node Editing).

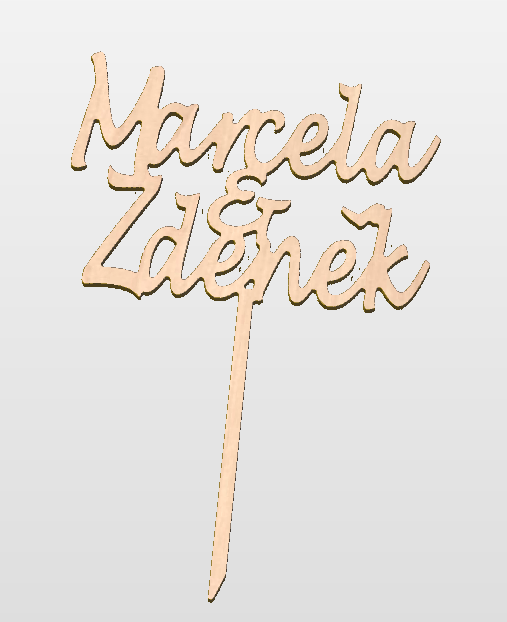

Krok 6: Přidání konstrukčních prvků
U zápichů je potřeba:
- přidat nožičku (tyčku)
- propojit ji s textem
👉 Celý návrh musí být jeden kus!
Frézování – na co si dát pozor
Výběr nástroje
Podle typu práce:
- PŘEKLIŽKA : spirálová fréza dvoubřitá negativní D2mm či jednobřitá kompresní D4mm
- PLASTY: jednobřitá D2mm ; jednobřitá D3 mm
- DIBONY: jednobřitá D2mm ; jednobřitá D3 mm
Směr řezu
-
Downcut (dolů):
- čistý horní povrch
- ideální pro dekorace
- vhodné u tenkých materiálů
- pro plasty v případě fobrábění nástrojem s negativní geometrií vždy používejte jednotku ofuku
- pro hliníkové sendwiče(Dibond,..) v případě frézování s nástrojem s negativní geometrií vždy používejte jednotku postřiku
-
Upcut (nahoru):
- lepší odvod třísek
- v případě nevhodných řezných podmínek náchylnější k vyštípávání horní hrany
Kritická místa
Nejčastější problémy:
- tenké spoje mezi písmeny
- malé detaily (např. „e“, „a“)
- ostré vnitřní rohy
👉 Řešení:
- zvětšit tloušťku písma
- použít menší nástroj
- upravit design pomocí nástroje Zaoblení
Doporučené minimální tloušťky
Pro běžné materiály:
-
Překližka / MDF: min. 2–3 mm spoj
-
Plasty: min. 1,5–2 mm
-
Dibond / hliník: min. 2 mm
Praktické tipy z praxe
- ✅ Používejte tučnější fonty – tenké vypadají hezky, ale špatně drží
- ✅ Pro zvětšení tloušťky tučného písma využijte nástroj Odsadit vybrané vektory

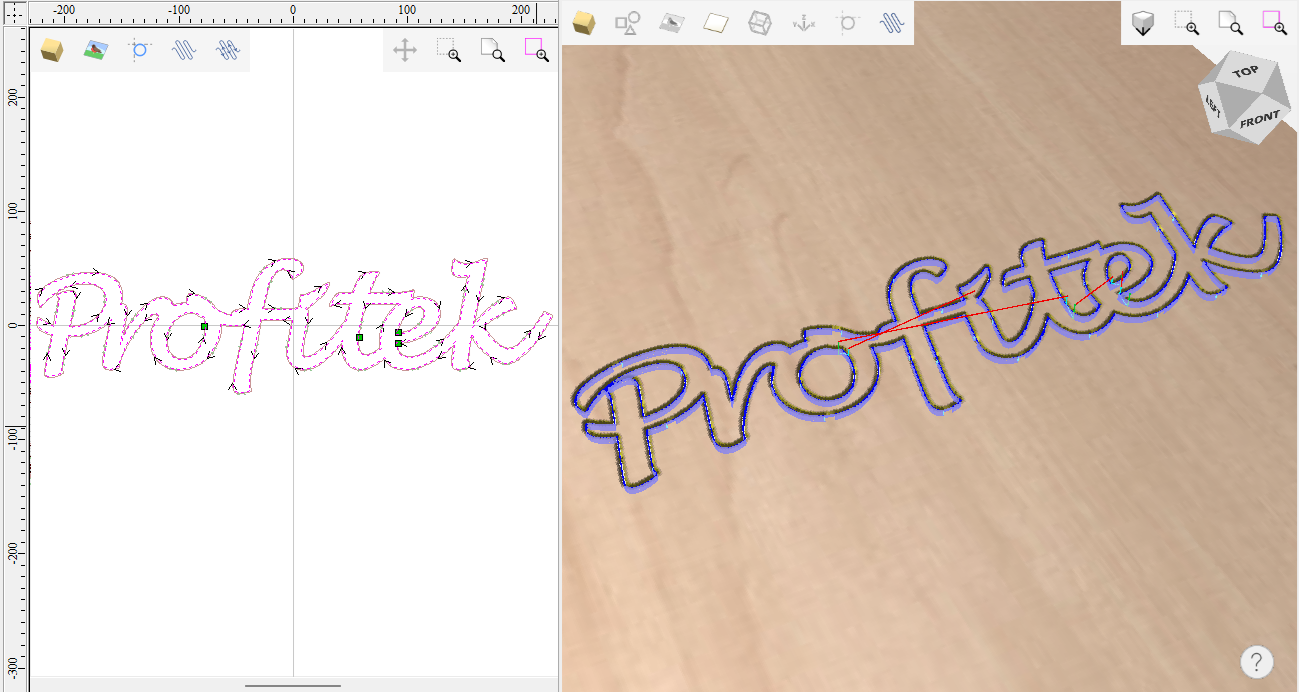

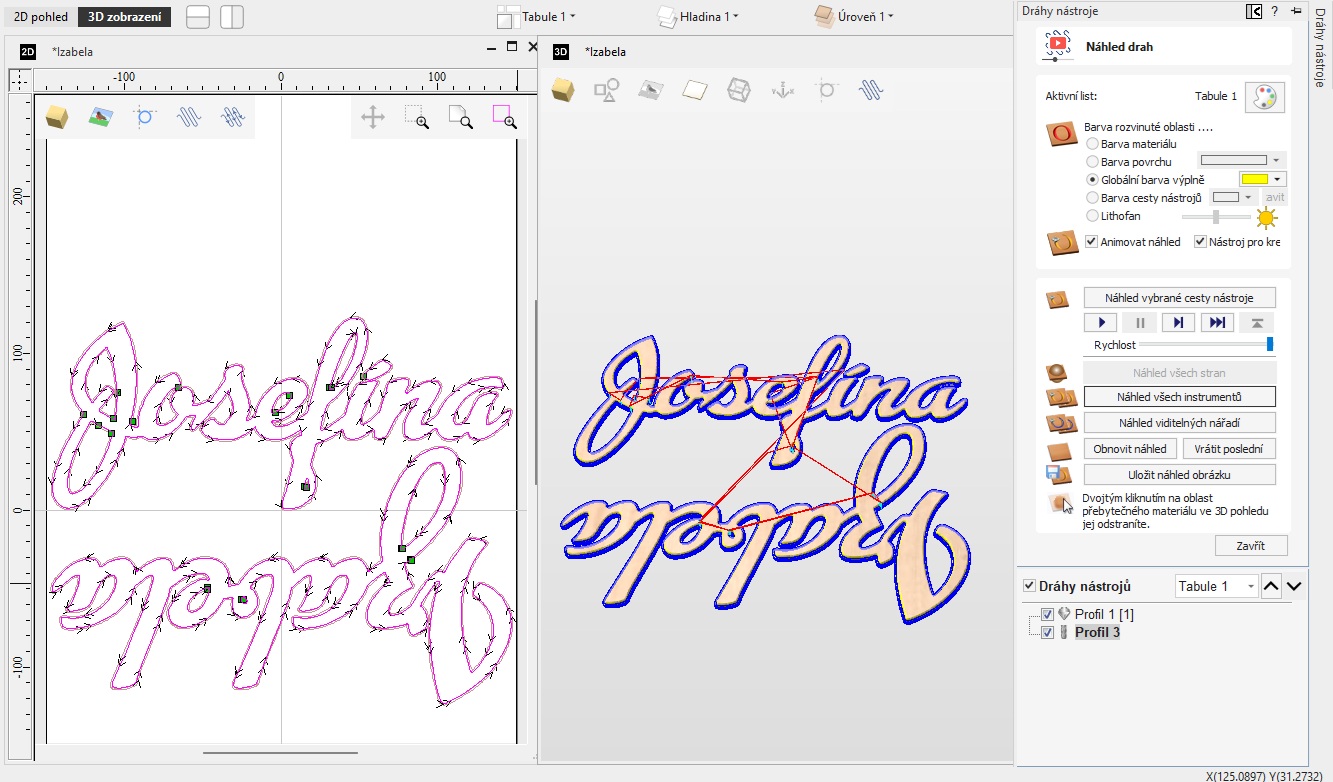

- ✅ Vždy použijte náhled (Preview Toolpath)
- ✅ Testujte na odpadním materiálu
- ✅ Raději přidejte materiál než řešte zlomený výrobek
- ✅ Neopomeňte do nástrojové dráhy přidat mostky (viz. info v článku zde)
Shrnutí
Propojené písmo je ideální řešení pro CNC dekorace, protože:
- vytváří jeden pevný celek
- vypadá profesionálně
- je funkční pro výrobu
- oproti laseru nemá černé spálené hrany
Klíčová pravidla:
- ✅ Písmena musí být fyzicky spojená
- ✅ Používejte dostatečně silné spoje
- ✅ Vždy kontrolujte vektory před frézováním
- ✅ Testujte na vzorku
Propojené nápisy nejsou jen designový trend – jsou to technicky správně navržené objekty pro CNC výrobu. Jakmile si osvojíte principy, otevře se vám široké spektrum produktů od zápichů až po komplexní dekorace.
