Funkce "Override Limits" v software UCCNC představuje důležitý bezpečnostní nástroj, který umožňuje dočasné vyřazení koncových spínačů za účelem vyvedení stroje z nouzové situace. Tato funkce je nezbytná v okamžicích, kdy CNC stroj najede do koncového spínače a zablokuje se. V dnešním článku si projdeme detailní postup použití této funkce a důležitá bezpečnostní opatření, která je třeba dodržovat.
Kdy použít funkci "Override Limits"?
Typické situace:
- Náraz do koncového spínače během programu
- Chybné nastavení pracovních souřadnic
- Překročení pracovní oblasti stroje
- Nesprávně nastavené soft limits
- Nouzové situace vyžadující manuální zásah
⚠️ VAROVÁNÍ: Tato funkce se používá pouze v nouzových situacích! Nesprávné použití může vést k poškození stroje nebo zranění.
Krok za krokem: Postup použití "Override Limits"
1. Diagnostika situace
Prvotní kontrola:

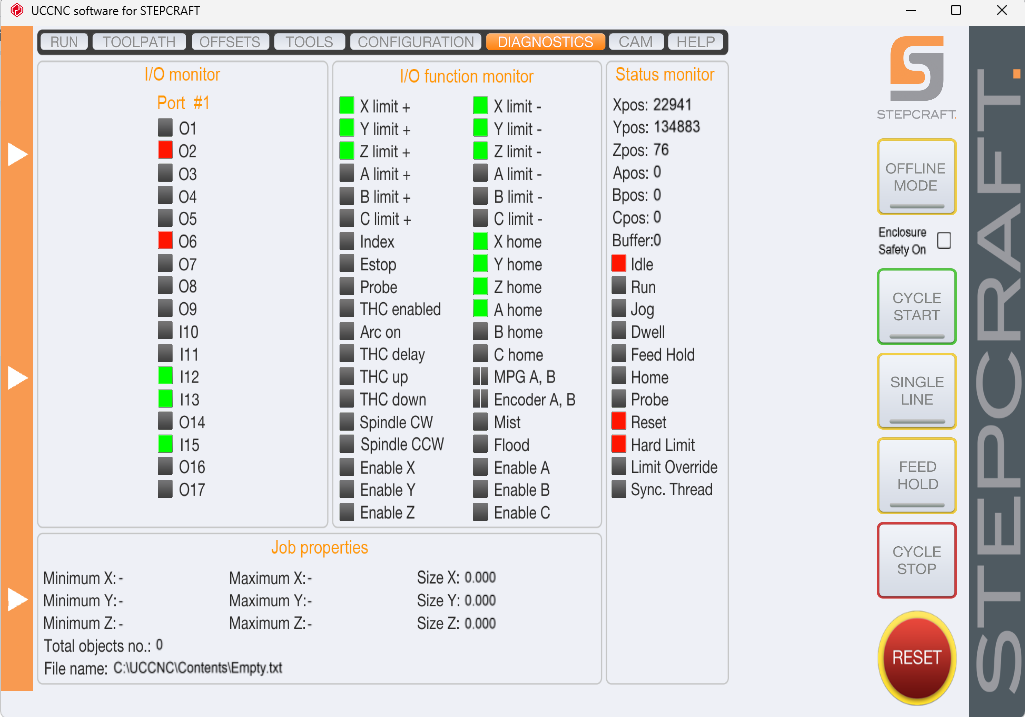

- Přejděte na kartu "Diagnostika" v UCCNC
- Ověřte, že stroj skutečně stojí na koncovém spínači
- Zkontrolujte, které konkrétní spínače jsou aktivní
- Vizuálně zkontrolujte pozici stroje
💡 Tip: Zelené indikátory na kartě Diagnostika vám ukážou, které koncové spínače jsou aktivní. (článek Diagnostika zde)
2. Aktivace funkce Override Limits
Postup:

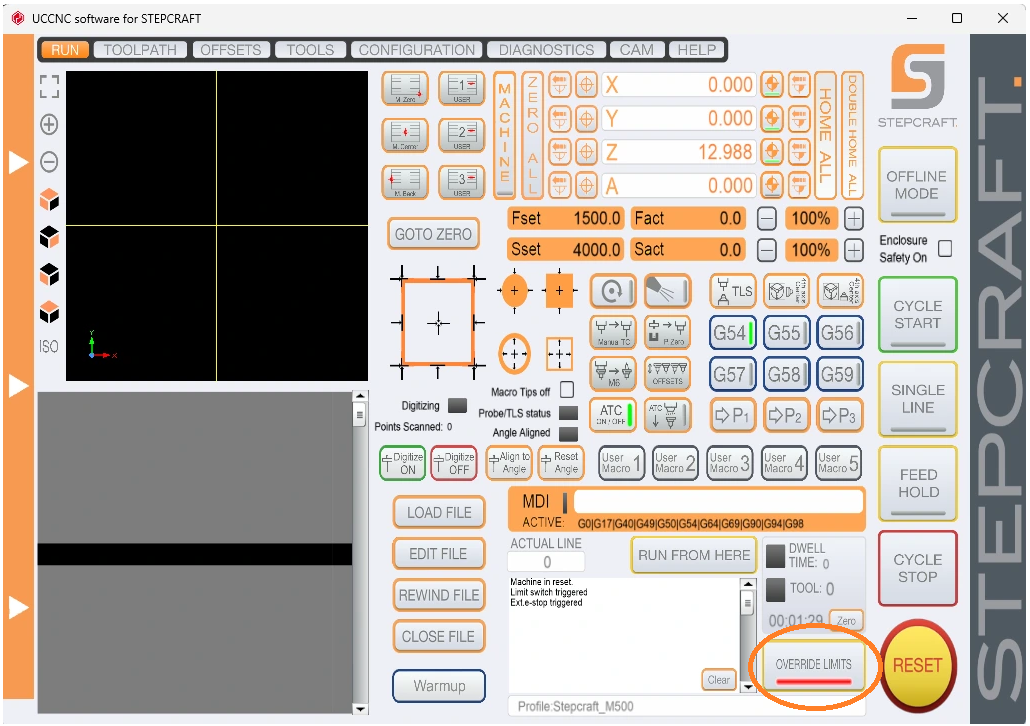

- Stiskněte tlačítko "Override Limits" v hlavním rozhraní
- Tlačítko se rozsvítí/zvýrazní, což indikuje aktivní stav
- Koncové spínače jsou dočasně vyřazeny z funkce

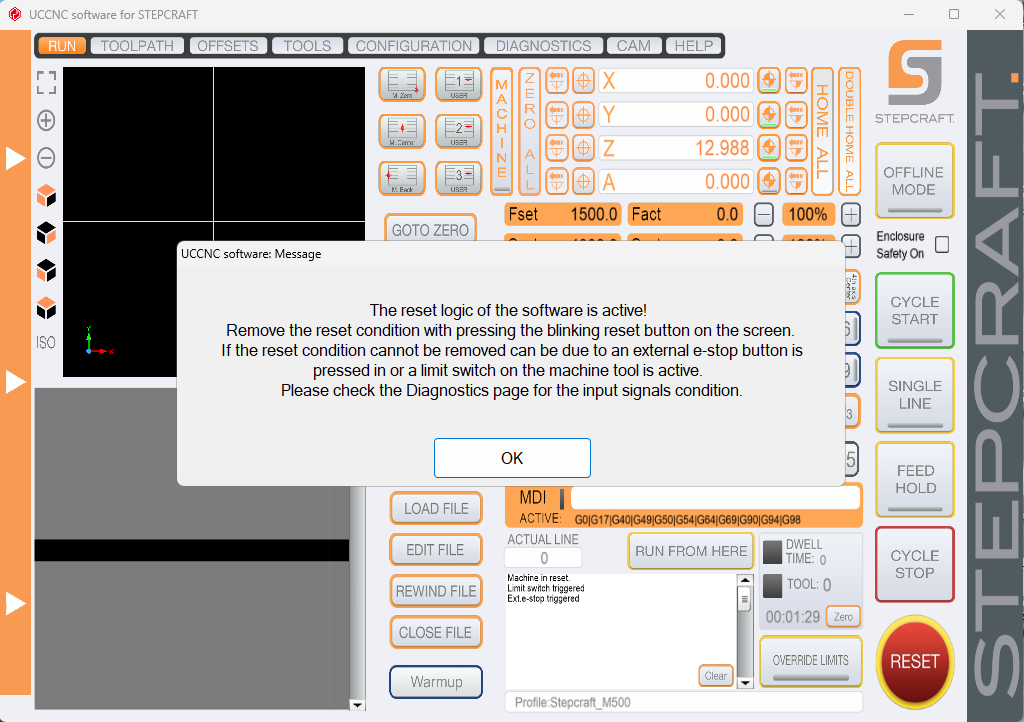

- Stiskněte tlačítko "Reset"
⚠️ POZOR: V tomto stavu je stroj bez ochrany koncových spínačů - buďte maximálně opatrní!
3. Poodjetí z koncového spínače
Manuální pohyb:

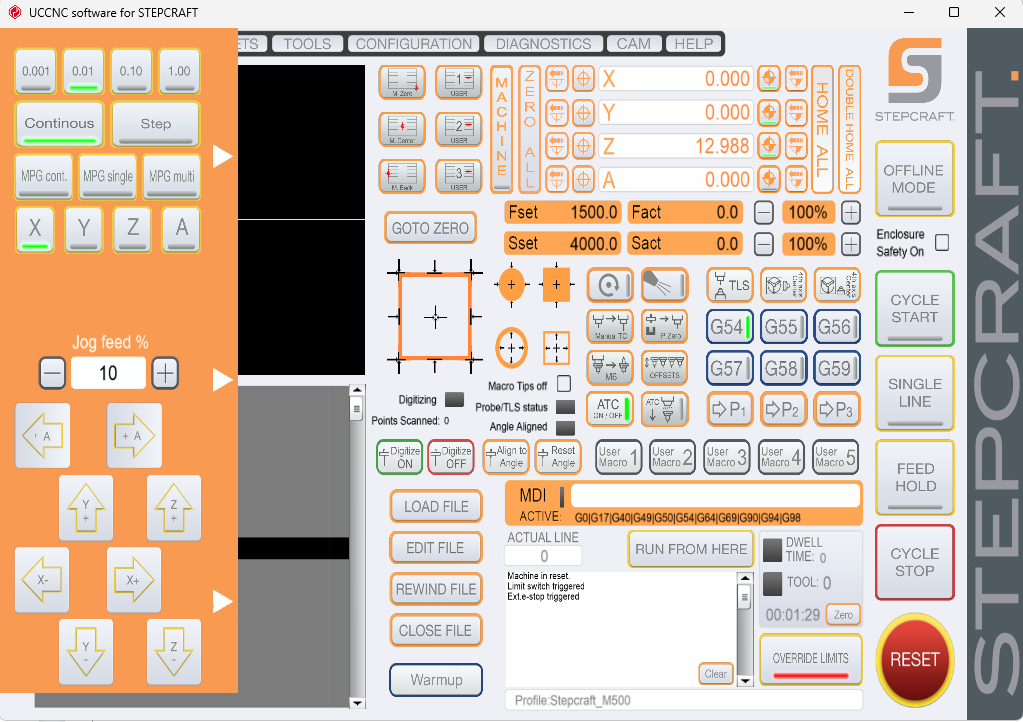

- Použijte JOG menu pro opatrný pohyb stroje
- Pomalu odjeďte z aktivovaného koncového spínače
- Pohybujte se v malých krocích (0.1 - 1 mm)
- Sledujte indikátory na kartě Diagnostika
Úspěšné poodjetí:
- Kontrolka "Override Limits" zhasne automaticky
- Koncové spínače se vrátí do normální funkce
- Stroj je opět chráněn koncovými spínači
4. zkalibrování příslušné osy
Kritický krok:

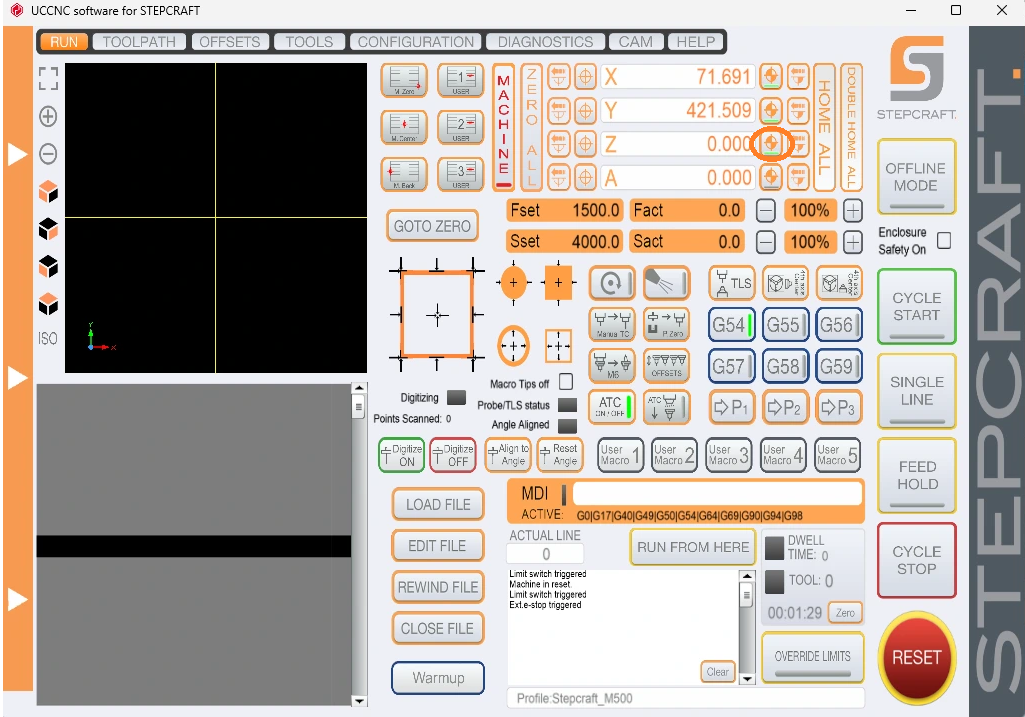

- Spusťte příkaz Home v ose, ve které stroj najel do koncového spínače
- Zkontrolujte všechny osy pro jistotu
- Ověřte správnost cyklu kalibrace podle referenčních bodů
Proč je příkaz HOME (zkalibrování osy) důležitý:
- Obnovuje přesné souřadnice stroje
- Kalibruje pozici všech os
- Zajišťuje správnou funkci soft limits
5. Kontrola Soft Limits
Ověření nastavení:

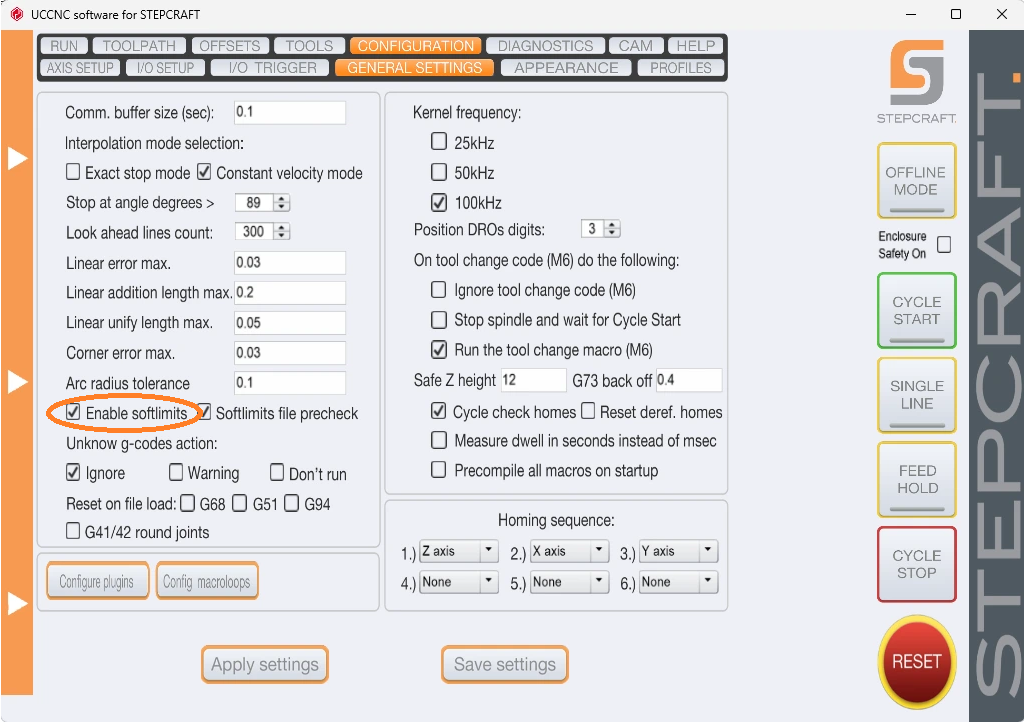

- Zkontrolujte aktivaci funkce "Enabled Softlimits"
- Soft limits musí být zapnuté pro ochranu stroje
- Ověřte správnost nastavení hranic pracovní oblasti
Nastavení soft limits:
- Přejděte do Configuration → Axis Setup
- Zkontrolujte Min/Max hodnoty pro každou osu
- Uložte nastavení po případných úpravách
6. Kontrola pracovního počátku
Ověření souřadnic:
- Zkontrolujte pozici pracovního počátku (G54, G55, atd.)
- Ověřte správnost nastavení podle vašeho obrobku
- Přenastavte počátek v případě potřeby
Metody kontroly:
- Vizuální kontrola pozice nástroje
- Použití křížového laseru (pokud je k dispozici)
- Testovací pohyb nad obrobkem
7. Pokračování v práci
Možnosti pokračování:
A) Spuštění od začátku:
- Restartujte celý program pro maximální bezpečnost
- Doporučeno při větších odchylkách nebo nejistotě
B) Použití "Run from Here":
- Pokračujte z konkrétního místa programu
- Viz náš detailní článek o funkci "Run from Here"
- Vhodné při menších problémech a jasné situaci
💡 Tip: Správné použití funkce "Run from here" v článku zde
Bezpečnostní opatření
⚠️ Kritická upozornění:
Během aktivní funkce Override Limits:
- Stroj NENÍ chráněn koncovými spínači
- Pohybujte se velmi opatrně a v malých krocích
- Nepřekračujte fyzické hranice stroje
- Buďte připraveni na okamžité zastavení
Po použití funkce:
- Vždy proveďte příkaz Home (kalibrace příslušné osy)
- Zkontrolujte soft limits a jejich aktivaci
- Ověřte pracovní počátek před pokračováním
Prevence problémů
✅ Jak předejít nájezdu do koncových spínačů:
Správné nastavení:
- Aktivujte soft limits a nastavte je správně
- Zkontrolujte rozměry obrobku vs. pracovní oblast
- Ověřte G-kód před spuštěním programu
Pravidelná údržba:
- Kontrolujte funkčnost koncových spínačů
- Čistěte spínače od nečistot a třísek
- Kalibrujte stroj podle doporučených intervalů
Řešení častých problémů
Override Limits nefunguje:
- Zkontrolujte konfiguraci spínačů v nastavení
- Ověřte elektrické připojení koncových spínačů
Stroj se nepohybuje po resetu:
- Zkontrolujte všechny chybové stavy
- Proveďte kompletní restart UCCNC
Soft limits se neaktivují:
- Zkalibrujte stroj
- Zkontrolujte nastavení hranic v konfiguraci
VIDEO:
Závěr
Funkce "Override Limits" je mocný, ale potenciálně nebezpečný nástroj, který vyžaduje opatrné a zodpovědné použití. Správné pochopení a aplikace tohoto postupu vám pomůže vyřešit nouzové situace bez poškození stroje. Klíčem k bezpečnosti je opatrnost, postupnost a důsledná kontrola všech kroků.
Pamatujte: Tato funkce je určena pouze pro nouzové situace. Prevence pomocí správného nastavení soft limits a pečlivé přípravy programů je vždy lepší než řešení problémů dodatečně.
