Srážení hran je technologický proces, při kterém vytváříme zkosení na hranách obrobku. V softwaru Vectric lze tento proces efektivně realizovat pomocí kombinace dvou nástrojových drah.
Krok č.1 Nastavení nástrojové dráhy
Nejprve vyberte křivku na které chcete hranu srazit. Následně ji označte, otevřete nástrojovou dráhu Profil a nastavte požadované parametry. V našem případě se jedná o hloubku řezu 1,5mm; Nástroj V90° drážkovací fréza; Počet záběrů 1; strategie trasování po středu vektoru(zapnuto) a bez mostků. Tento krok zajistí sražení hrany.

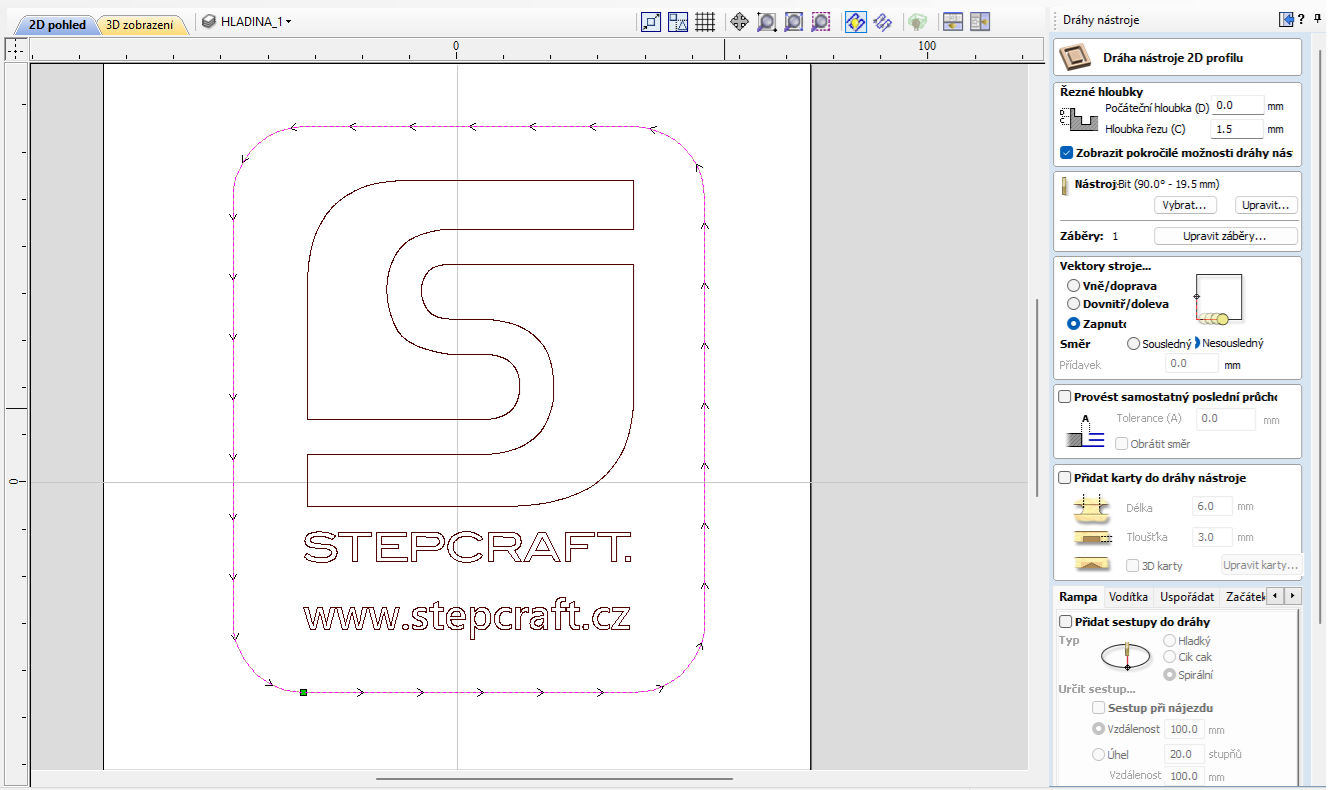

nástrojová dráha profil hloubka 1,5mm, V-bit 90°, 1.průchod, zapnuto, bez mostků!
Krok č.2 Duplikace nástrojové dráhy Profil

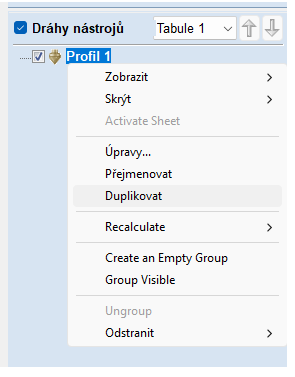

pomocí pravého tlačítka myši duplikujte nástrojovou dráhu Profil
Krok č.3 Editace nástrojové dráhy ořez
otevřete duplikovanou nástrojovou dráhu a upravte požadovanou hloubku řezu, typ nástroje, strategii trasování s odsazením příp. přidejte mostky. V našem případě se jedná o hloubku 6,1 mm, budeme ji frézovat 4mm kompresní spirálovou frézou, jelikož výsledkem má být dílec využíváme trasování vnější a to s přídavkem -0,2 mm

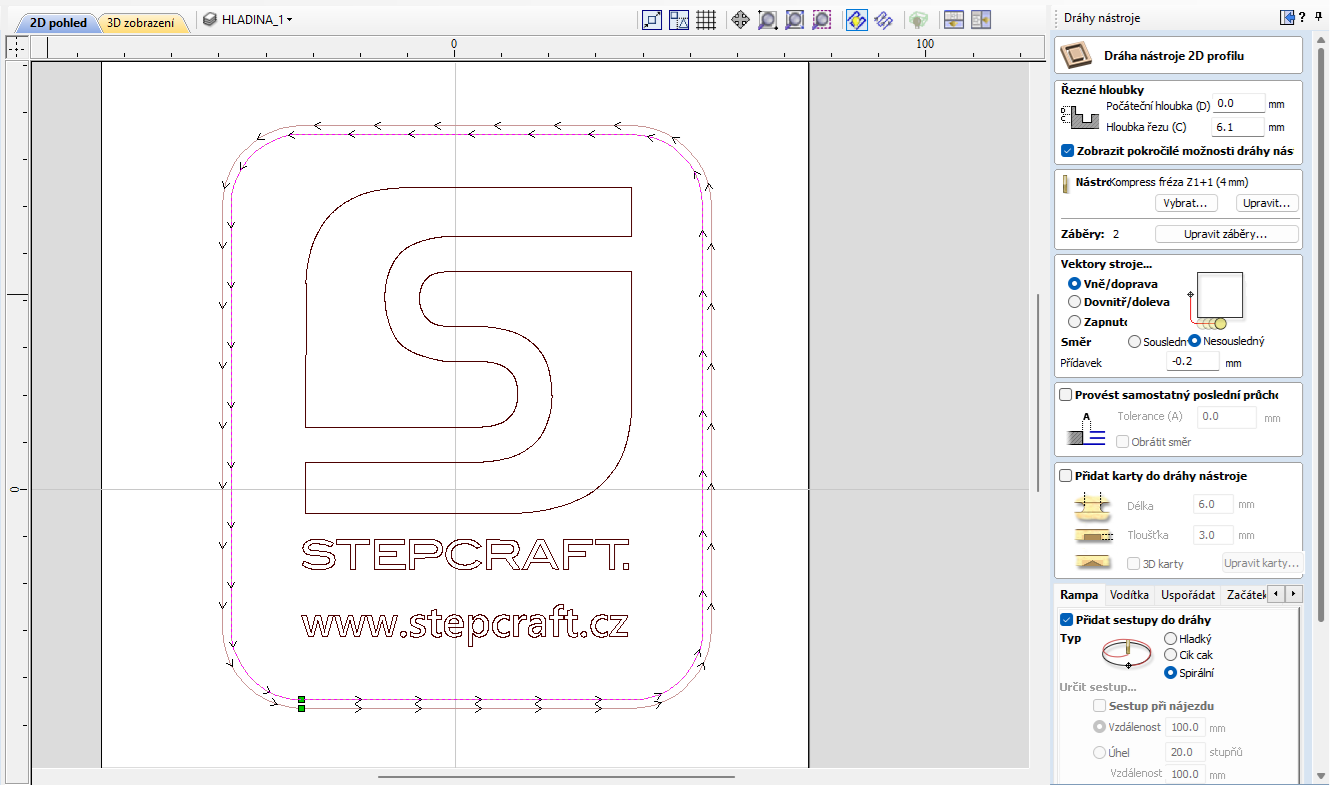

nástrojová dráha profil hloubka dle materiálu, Spirálová fréza, vně, Přídavek(0,2mm), mostky
Pozn.: V případě že se jedná o frézování na přesný rozměr doporučujeme namísto tohoto postupu vektor po kterém budeme trasovat V-bit vytvořit pomocí funkce odsazení

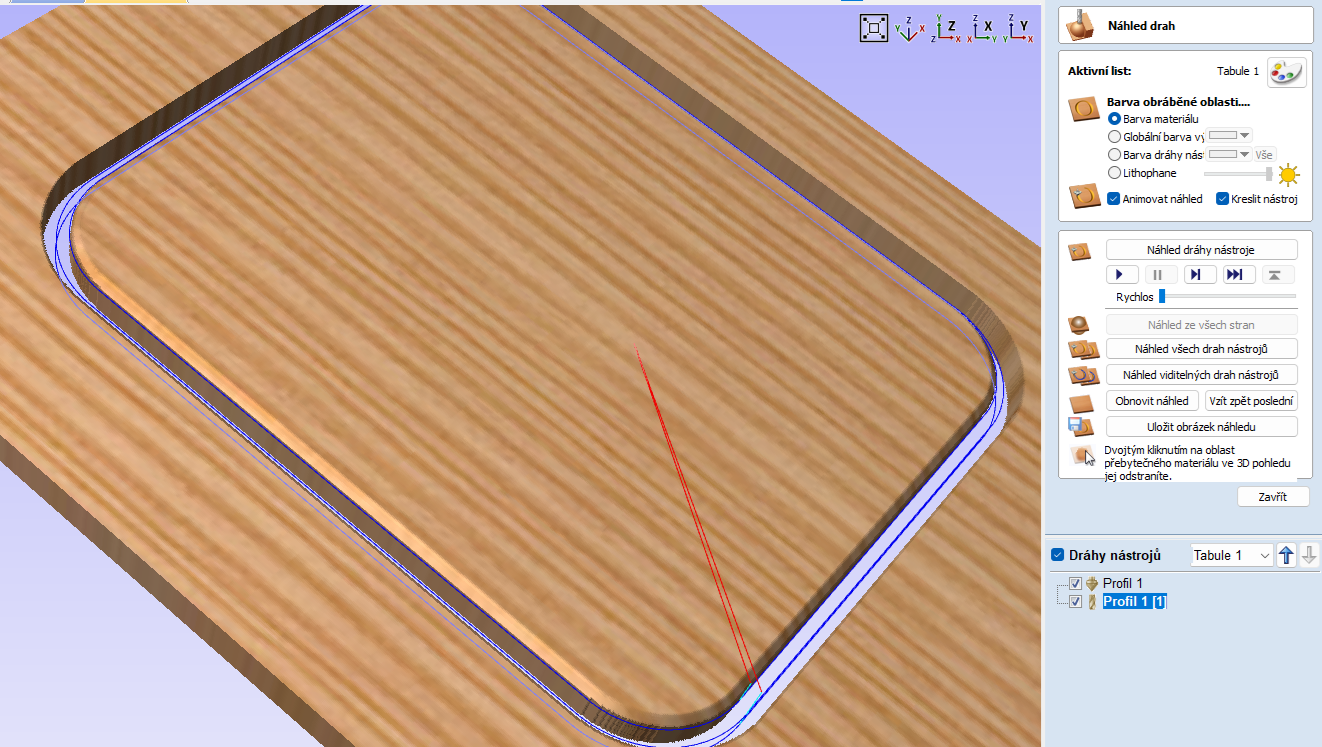

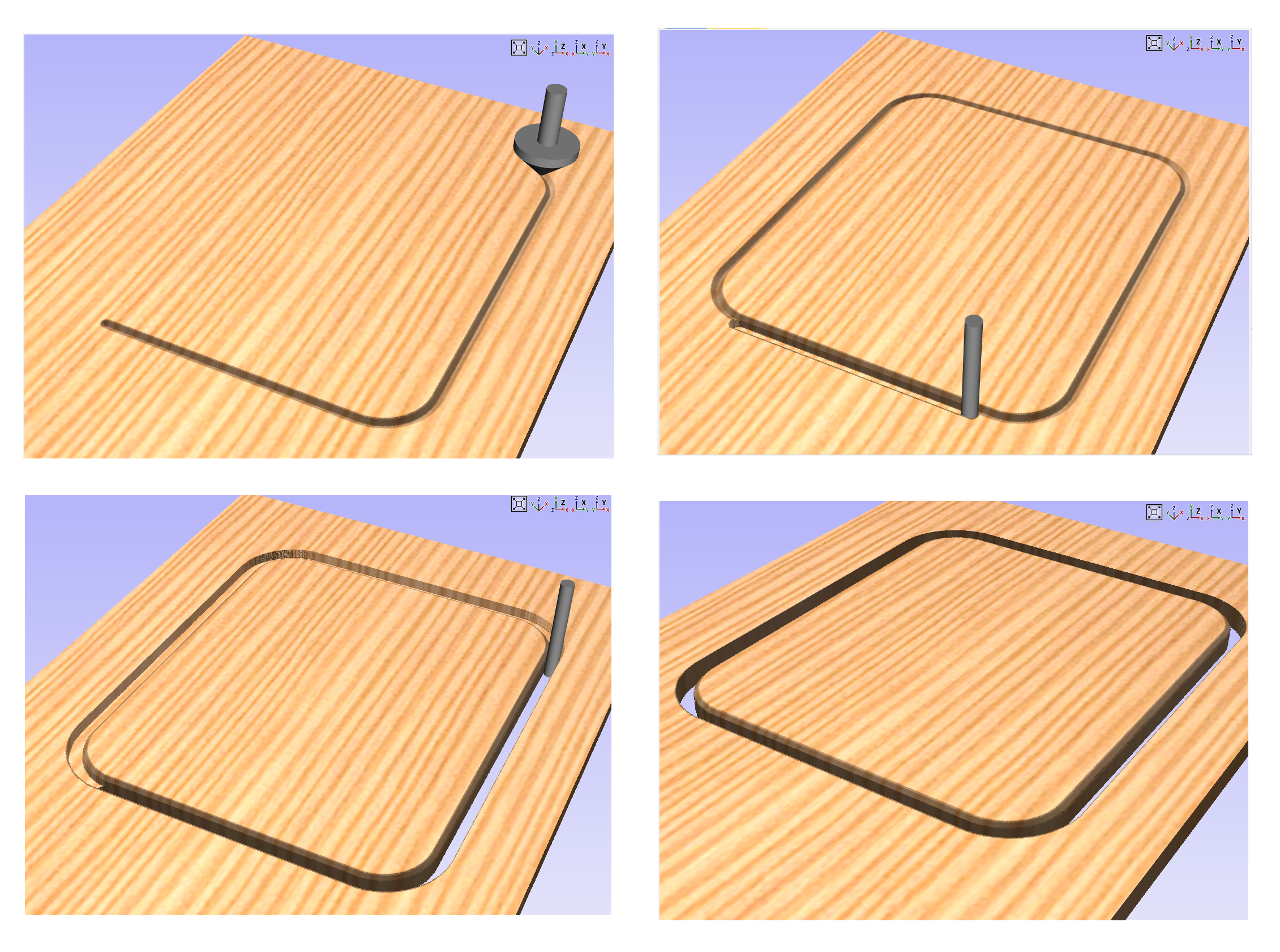

Krok č.4. Kontrola- náhled dráhy
Krok č.5 Export nástrojové dráhy
- export nástrojové dráhy - generování g-kódi viz. článek zde
